一、LVPECL介绍

LVPECL是ECL电平的正电源、低电压版本。

ECL电平是指发射极耦合逻辑（Emitter Coupled Logic）,与TTL相同，ECL的主体结构由三极管组成，不同的是 ECL内部的三极管工作在非饱和状态（即截止或者放大状态），符合高速信号逻辑状态迅速变化的要求。从这点上来说，ECL速率的提升是以功耗的增大为代价的。

ECL是负电源，电路设计很不方便，而LVPECL是正电压、低电压。设计方便。被广泛使用。

二、LVPECL设计

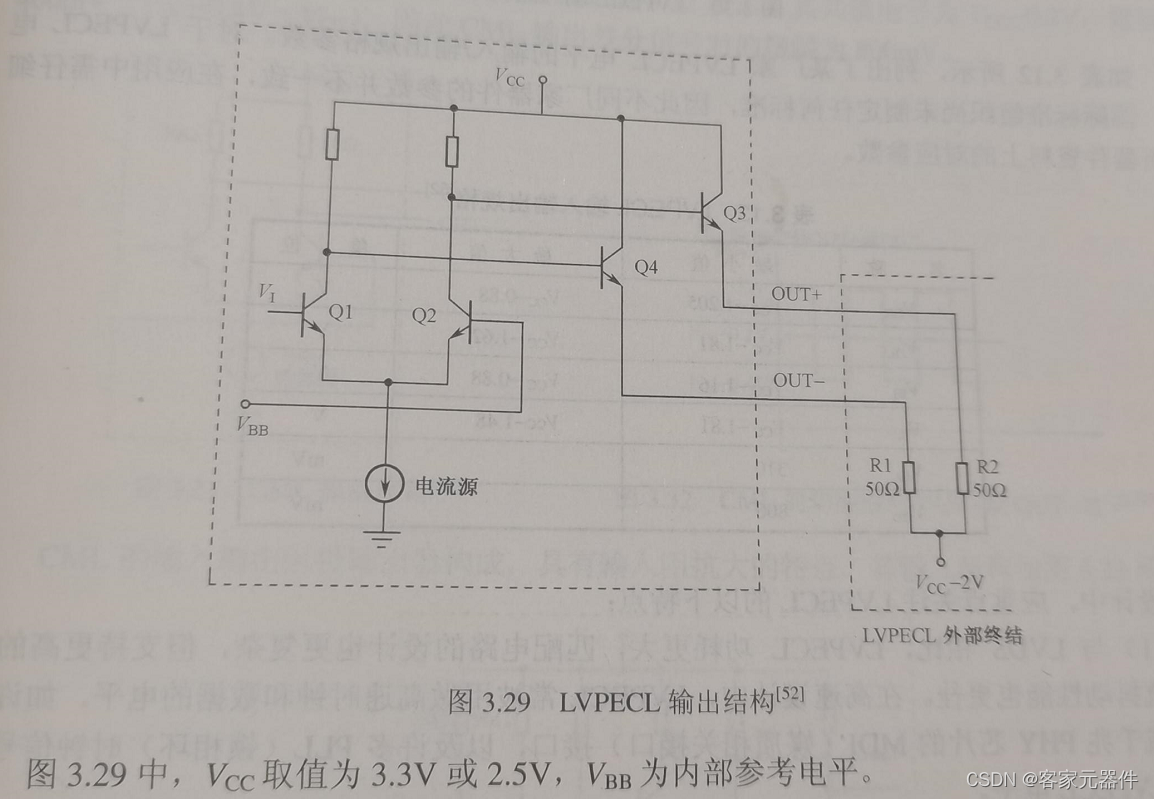

LVPECL输出端的关键部分是一对差动放大器Q1、Q2,以及一对射极输出器Q3、Q4，不仅拥有差分对信号的抗干扰能力强的优势，还拥有射极输出电阻小、驱动能力强的优点。

上图中，VCC供电为3.3V或者2.5V，VBB为内部参考电平

①V1大于VBB，则Q1导通，Q2截止，Q3导通，Q4截止。输出 “1”

②V1小于VBB，则Q2导通，Q1截止，Q4导通，Q3截止。输出 “0”

由于Q1和Q2是轮流导通的，VCC和GND永远有一条电流通路。所以功耗大。

LVPECL属于电流驱动型，OUT+和OUT-引脚通过50Ω电阻终结于VCC-2V，输出电流为14mA。

因此，OUT+和OUT-的共模电平为VCC-1.3V。

计算方法是VCC-2V+14mA*50Ω = Vcc-2V+0.7V = VCC-1.3V

LVPECL外部终结电平：VCC-2V。

LVPECL共模电平：VCC-1.3V

这两个参数对LVPECL匹配电路设计至关重要。

三、总结

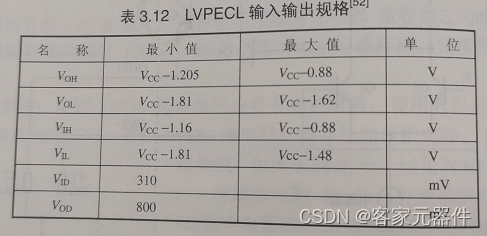

对于LVPECL，国际标准组织还未制定任何标准。因此不同厂家参数不同。

我们在设计中，应该重点关注LCPECL以下特点：

①与LVDS相比，LVPECL的功耗更大，匹配电路设计更复杂，但支持更高的传输速率，抗抖动性能更佳。。在高速设计中LVPECL常用于高速时钟和数据的电平，例如百兆、千兆的PHY芯片的MDI接口，PLL时钟信号等。

②内部三极管工作在非饱和状态，LVPECL传输延时很小。

③Q1和Q2始终有条VCC到GND的电流通路工作着，功耗大，但与传输速率无关。

④LVPECL采用电流驱动模式，电源VCC的作用只是提供电流通路和外部偏执电平，电源纹波对信号的影响相对较小。当LVPECL作为时钟信号的电平时，为防止电源纹波耦合到时钟信号上，应尽量提高电源的质量。

⑤LVPECL外部端接电路较为复杂，LVPECL输出端需要偏执到VCC-2V。（也就是需要加分压电阻上拉到VCC）。输入端需要偏执到VCC-1.3V.为减少电源种类，设计中往往通过分压电阻实现不同的偏执要求。与LVDS\CML对比，LVPECL的外部电路明显更复杂。这些电路会造成高速信号线上的分叉。因此LVPECL不适合要求极高的高速信号。如10Gbps以太网的MDI接口采用的是CML电平而不是LVPECL电平。
