ANSYS Workbench如何利用Python代码批量提取瞬态分析节点数据结果

近日，水哥收到不少同学关于采用Workbench进行瞬态分析后提取数据的问题，今天就以本篇文章来解惑。

ANSYS数据后处理主要分为两大类：通用后处理和时间历程后处理，通用后处理也即处理固定时刻结构不同点位的情况，时间不动，结果查看位置变动；而时间历程后处理，则是处理不同时刻固定点位的情况，时间变动，结果查看位置不动。

我们在进行瞬态分析后，经常需要查看和提取不同点位的时间历程结果，例如位移变化曲线，应力、应变变化曲线，与经典界面采用APDL命令流相比，WB界面的时间历程后处理相对较为繁琐。

本文便以水哥WB2021初级教程中的简支梁移动荷载为例，来简述如何通过Python代码批量提取位移响应数据并输出文件。

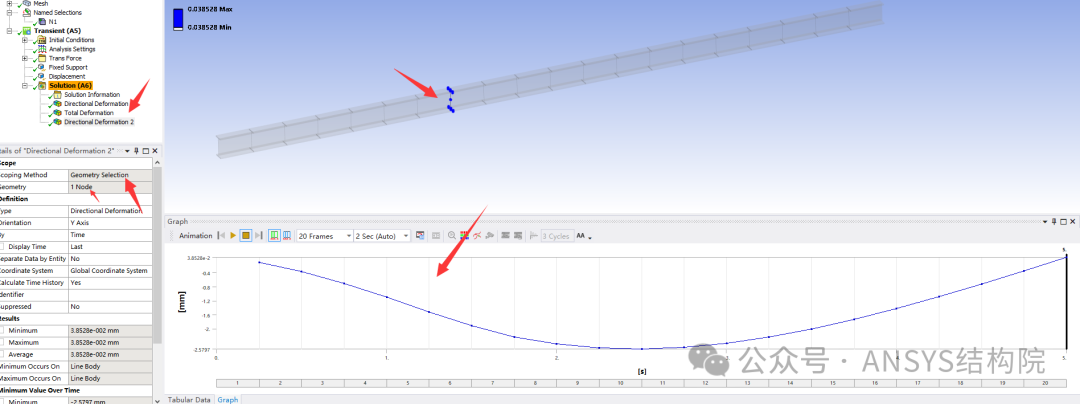

首先阐述在WB后处理中如何一个点位的时间变化曲线。在WB时间历程后处理过程中，如果要查看一个点位的响应情况，可通过几何选择或者创建ns组然后选择ns组的方法来进行，确定点位后，评估结果，出来的曲线就是响应情况，如下所示。

点击旁边的Tabular Data,则可显示具体时刻的数值。

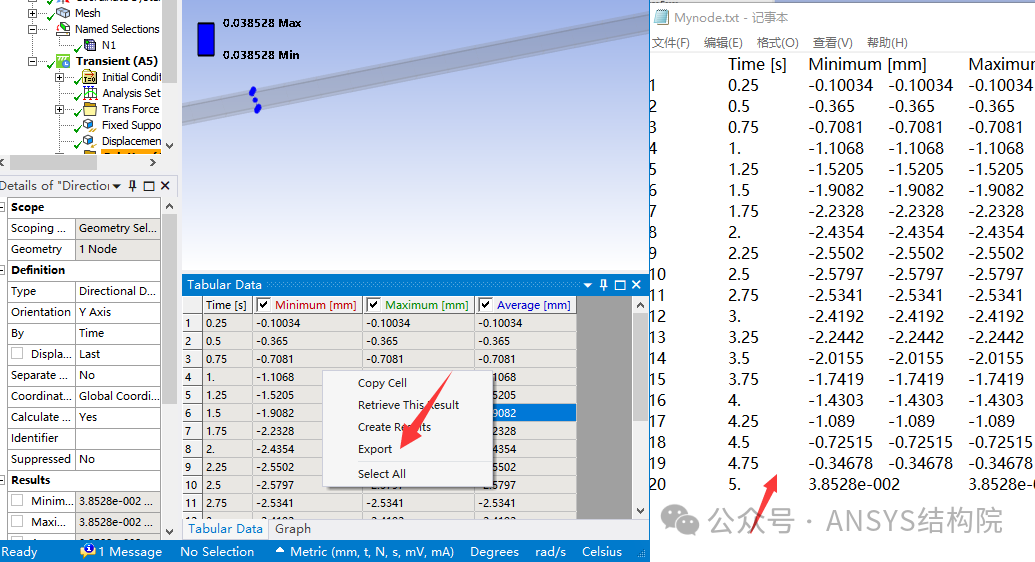

在表格数据范围，点击鼠标右键，在弹出来的选项中选择Export，即可将当前的数据导出，数据可存为txt，也可存为excel文件，导出的内容如下所示，但遗憾的是这里无论是否勾选Min,Max,Avg，默认都是将三列数据导出。

上述操作对于点位较少时，操作比较友好简单，但如果一旦查看的点位超过一定数值，那就是重复性操作，并且如果求解条件稍微改一下，那么数据又要重新来一遍，导出操作自然也要重新来一遍，费时费力，因而，适当的使用Python代码来进行批处理对数据点位比较多的情况非常有必要。

第一步：确定输出点位，由于采用脚本时，不可能通过手动来进行指定点位，这里的处理办法为根据用户输入的点位坐标，自动创建节点NS组，然后在后续评估结果的时候范围选择NS组即可。

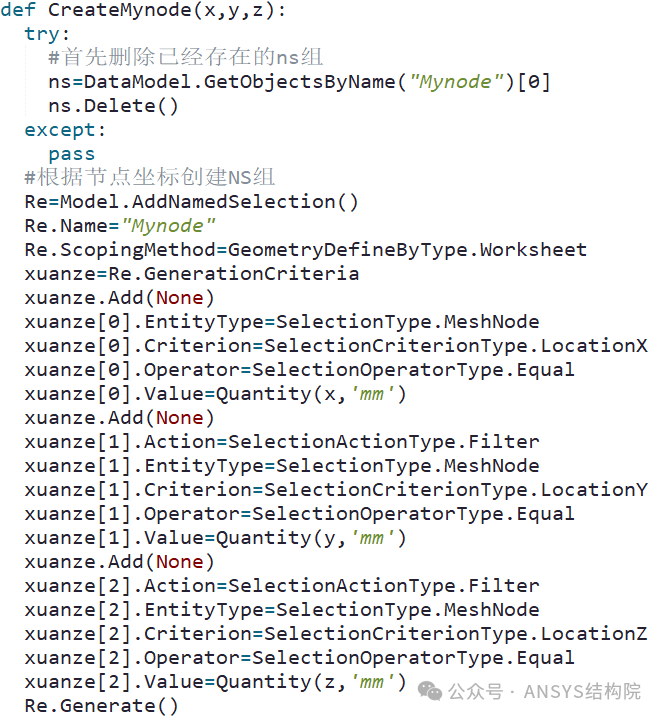

相关代码如下：

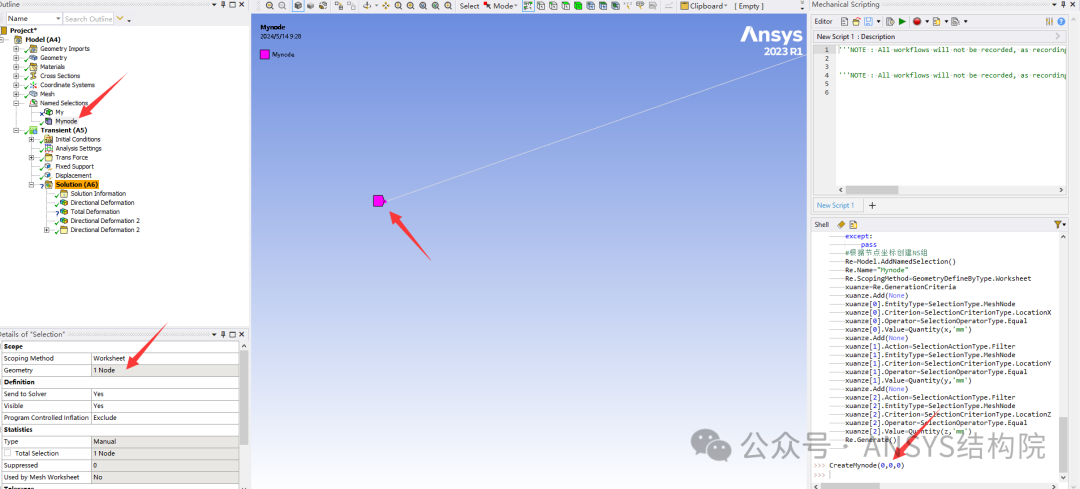

上述代码运行后，即可创建一个名为Mynode的NS组，如下所示：

第二步：进入后处理评估结果并导出，这里简单说下评估结果导出的脚本方法。

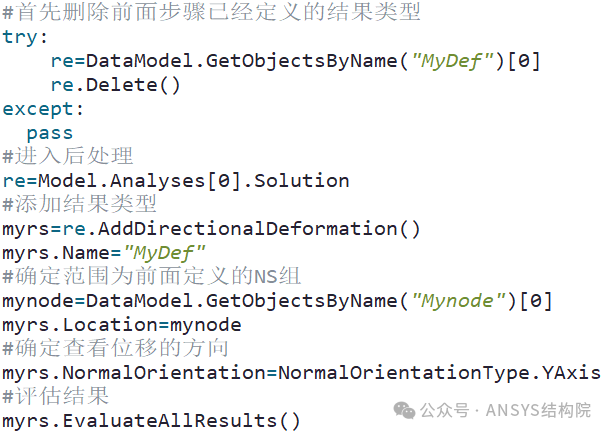

1）、进入后处理，添加结果及定义评估范围，相关代码如下所示：

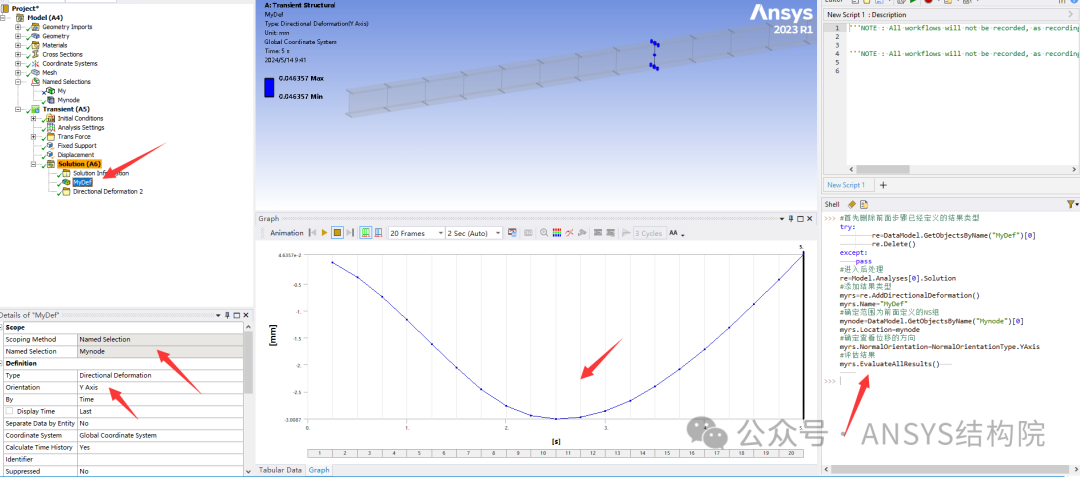

运行上方代码后，即可生成相应的结果，如下所示：

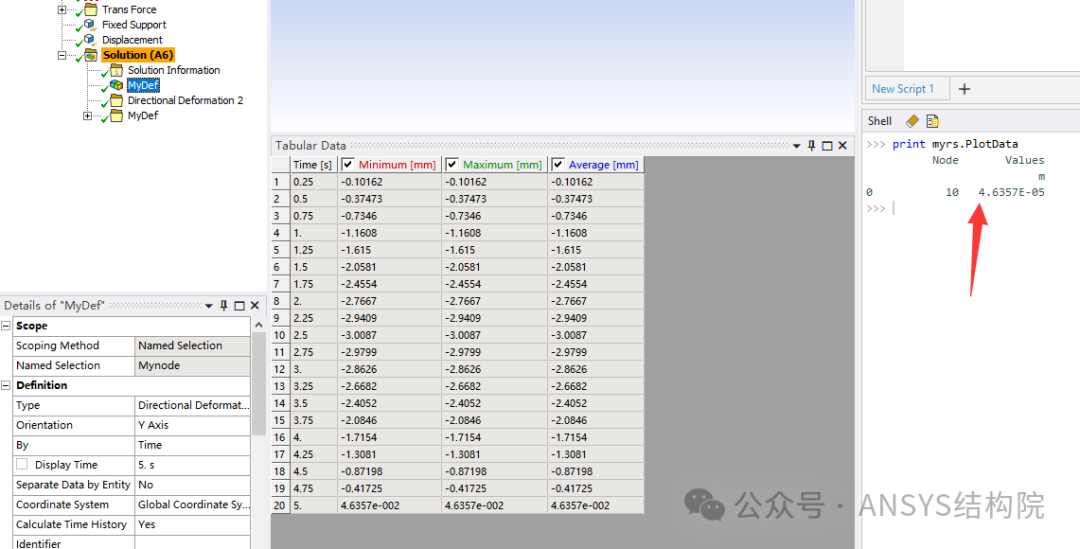

    2）、在具体输出之前，首先介绍下数据文件的结构形式，上述代码中myrs对象包含了所有的结果数据，需要用plotdata打印出来。但此时这个对象里面并没有时程的概念，也即其保存的结果只有指定荷载步的结果，如下所示：

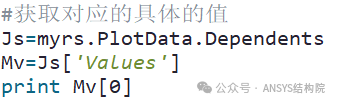

在结果输出对象中，第一列代表结果序号，第二列代表节点的编号，按从小到大排序，属于不变变量，第三列属于可变类型变量，代表具体的值，根据提取结果的类型变化而变化。我们要做的工作便是提取这个Value,提取代码如下：

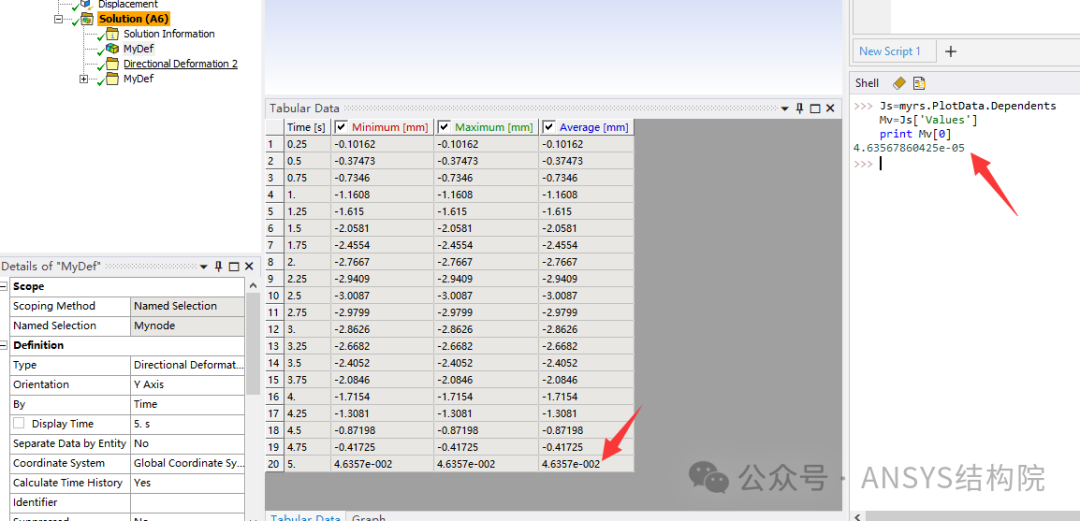

最终提取的数值如下，可见上述代码能够准确提取具体的值。

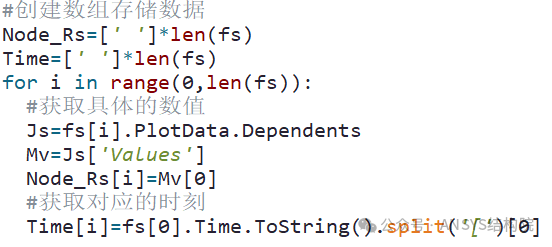

    3）、根据第二步的操作，即可提取每个荷载步情况下的具体数值，然后保存到数组中，写出文件即可，但这其中就涉及到每个荷载步都需读取评估，非常耗时，水哥这里推荐一次性获取在所有荷载步的情况，然后在批量读取结果对象，这样速度会比较快，值得注意的是，为了方便后续绘制图形，还需写出对应的时刻，操作代码如下：

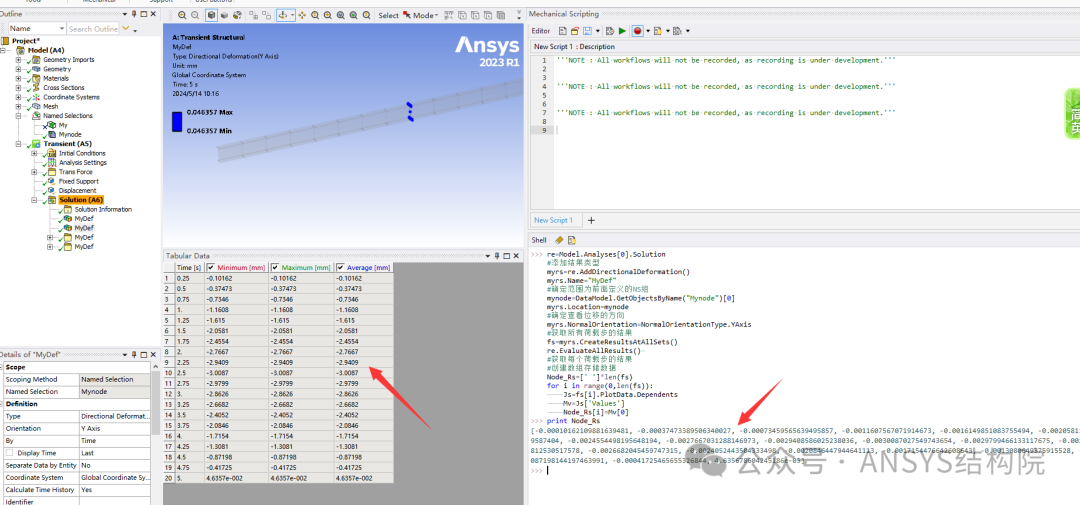

运行的结果如下，从结果可见，上述代码能够准确获取到该节点在每个时刻的响应数值。

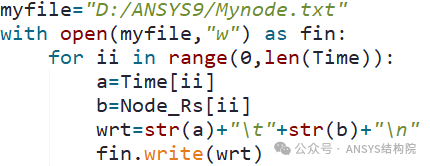

第三步：获取到上述数据后，即可写出到文件，相关代码如下所示：

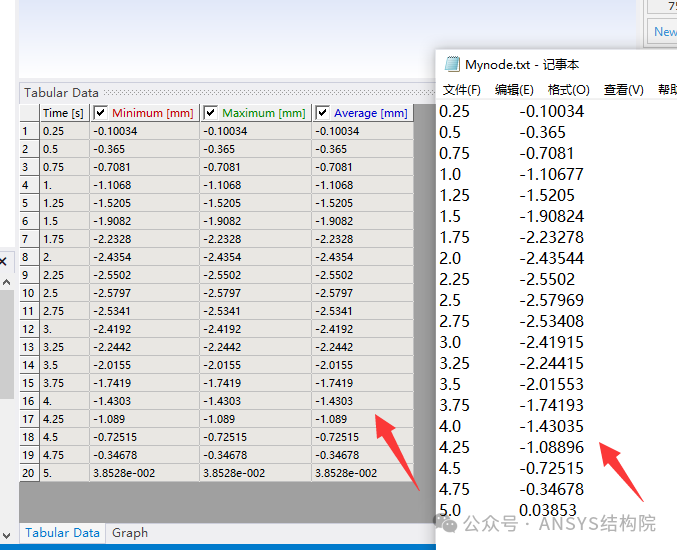

结果如下所示：

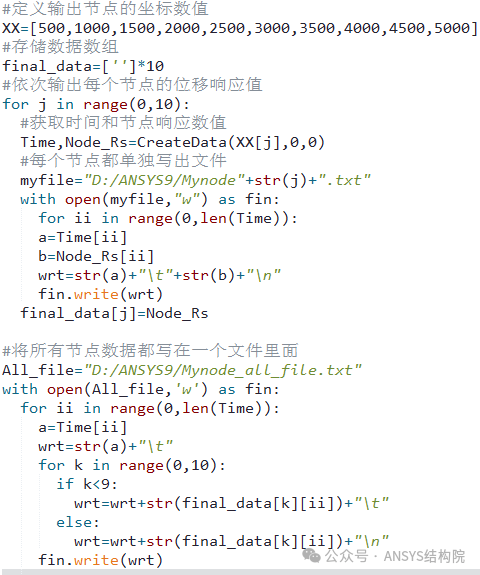

第四步：上述过程只是针对一个节点，如果有多个节点，则需要将上述过程封装一个函数CreateData，依次调用即可，在最后的处理方面，可以将所有数据都写到一个文件里面，也可以每个节点都写出一个文件，最后的代码如下所示：

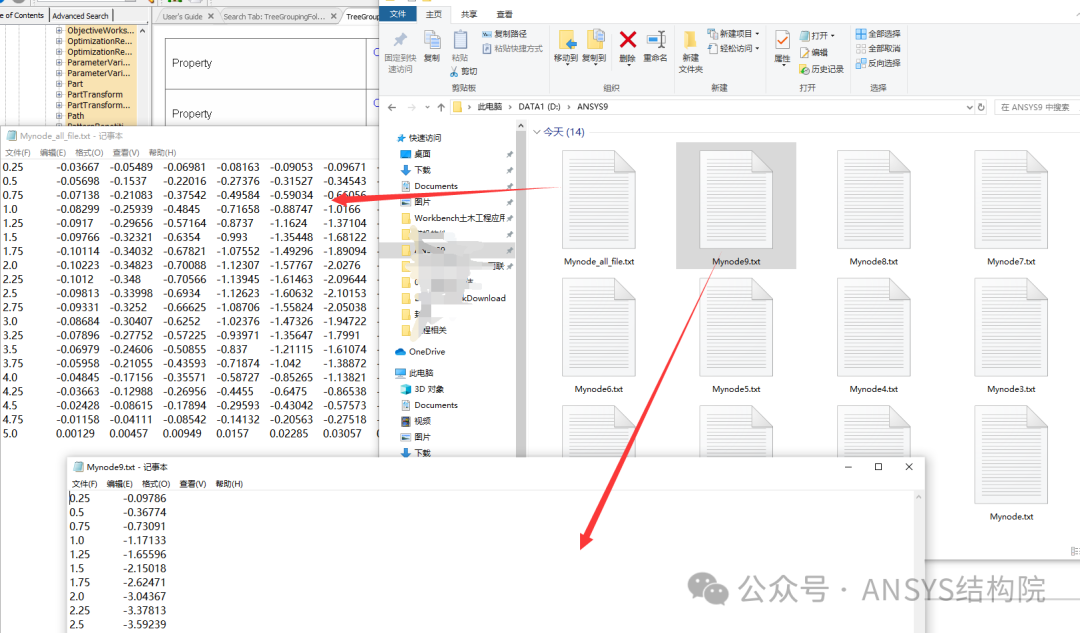

最后的结果如下：

从上面可见，采用Python代码能够批量处理时程数据后处理，相比于APDL语法来讲，Python通俗易懂，其很容易调整格式，对输出处理比较友好，但同样的，需要学员掌握一定的脚本知识。

本文提供源代码及训练模型，源代码获取请看这篇文章：
