今天是二造“基础知识”微课堂栏目开更的第4周，很多伙伴都积极进行二造基础知识的学习，相信大家都已经有了很大的进步~

上周，我们跟大家分享了二造土石方工程分类、准备与辅助工作、土壤的种类、土石方的折算系数、定额计算规则等(详情见文尾往期推荐)，相信大家也已经对土石方基础知识已经有了全面的了解。

今天，我们就带大家看一看关于建筑核心“梁”的知识点介绍：

本期，我们带大家一起学习关于“梁”的基础知识的介绍，看完本期知识点，相信你一定可以对梁的分类、作用、各种梁的介绍以及其计算规则等有一定的了解。

特别说明：对于这些二造基础知识点，我们都配套了相应的视频课程，大家感兴趣的话可以咨询我们的客服小姐姐哦(偷偷告诉你：咨询有惊喜)！

建筑核心之梁

什么是梁？有什么作用？

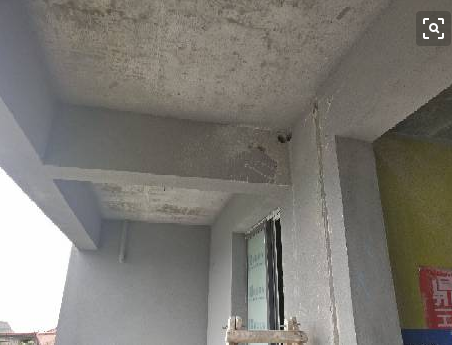

由支座支承，承受的外力以横向力和剪力为主，以弯曲为主要变形的构件称为梁。

梁是建筑结构中经常出现的构件。在框架结构中，梁把各个方向的柱连接成整体；在墙结构中，洞口上方的连梁，将两个墙肢连接起来，使之共同工作。作为抗震设计的重要构件，起着第一道防线的作用。梁承托着建筑物上部构架中的构件及屋面的全部重量，是建筑上部构架中最为重要的部分。

一、梁的分类： 1、从功能上分，有结构梁，如基础地梁、框架梁等；与柱、承重墙等竖向构件共同构成空间结构体系，有构造梁，如圈梁、过梁、连系梁等，起到抗裂、抗震、稳定等构造性作用。 2、梁按照结构工程属性可分为：框架梁、剪力墙支承的框架梁、内框架梁、梁、砌体墙梁、砌体过梁、剪力墙连梁、剪力墙暗梁、剪力墙边框梁。 3、从施工工艺分，有现浇梁、预制梁等。 4、从材料上分，工程中常用的有型钢梁、钢筋混凝土梁、木梁、钢包砼梁等。 5、梁依据截面形式，可分为：矩形截面梁、T形截面梁、十字形截面梁、工字形截面梁、匚形截面梁、囗形截面梁、不规则截面梁。 6、梁按照其在房屋的不同部位，可分为：屋面梁、楼面梁、地下框架梁、基础梁。

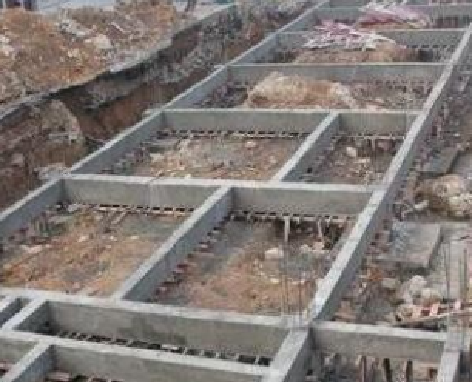

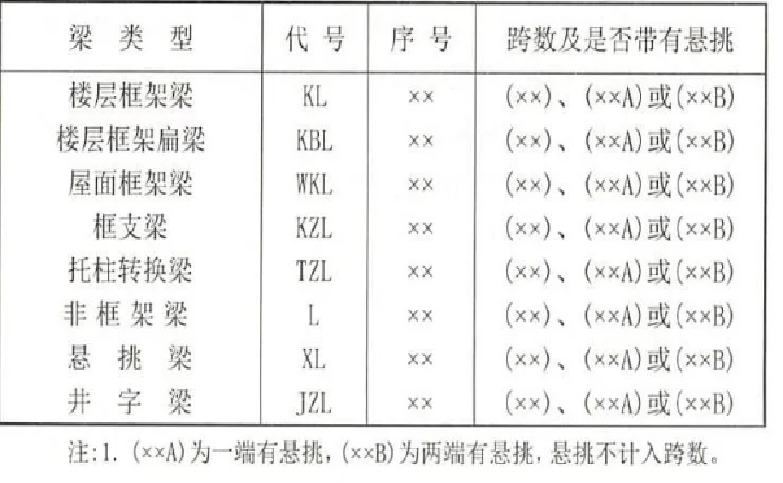

框架梁(KL)框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。 框架梁可以分为： a、屋面框架梁(WKL)：屋面框架梁指的是框架结构屋面最高处的框架梁； b、楼层框架梁(KL)：楼层框架梁指的是各楼面的框架梁； c、地下框架梁(DKL)：地下框架梁指设置在基础顶面以上且低于建筑标高正负零(室内地面)以下并以框架柱为支座，不受地基反力作用，或者地基反力仅仅是地下梁及其覆土的自重产生，不是由上部荷载的作用所产生，这样的地下梁，称为地下框架梁。 地梁(DL) 地梁也叫基础梁、地基梁，简单地说就是基础上的梁。一般用于框架结构和框-剪结构中，框架柱落在地梁或地梁的交叉处。其主要作用是支撑上部结构，并将上部结构的荷载转递到地基上。

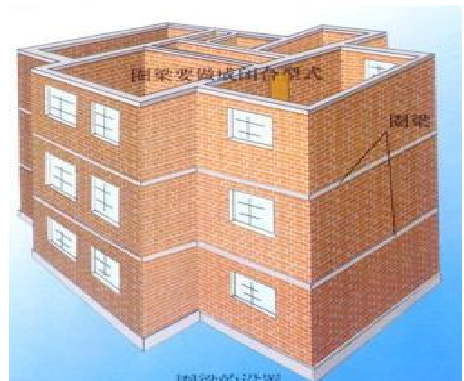

圈梁(QL)圈梁是沿建筑物外墙四周及部分内横墙设置的连续封闭的梁。其目的是为了增强建筑的整体刚度及墙身的稳定性。在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁，也叫地圈梁；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。在砌体结构中，圈梁有钢筋砖圈梁和钢筋混凝土圈梁两种。

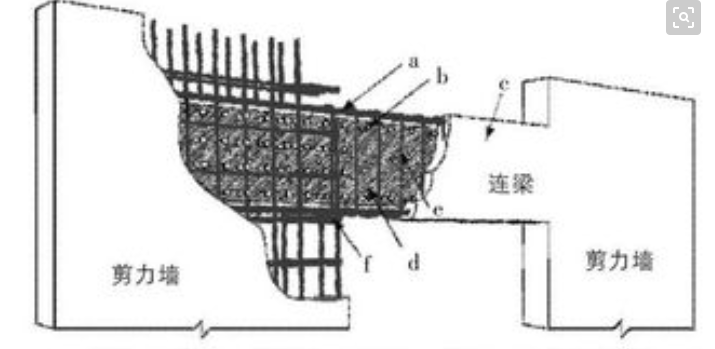

连梁(LL)在剪力墙结构和框架—剪力墙结构中 ,连接墙肢与墙肢 ,连梁是指两端与剪力墙相连且跨高比小于5的梁。连梁一般具有跨度小、截面大，与连梁相连的墙体刚度又很大等特点。一般在风荷载和地震荷载的作用下，连梁的内力往往很大。

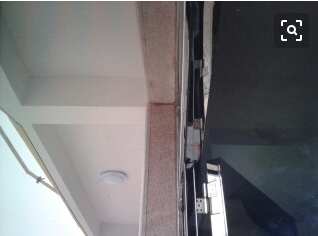

暗梁(AL)完全隐藏在板类构件或者混凝土墙类构件中，钢筋设置方式与单梁和框架梁类构件非常近似。暗梁总是配合板或者墙类构件共同工作。板中的暗梁可以提高板的抗弯能力，因而仍然具备梁的通用受力特征。混凝土墙中的暗梁作用比较复杂，已不属于简单的受弯构件，它一方面强化墙体与顶板的节点构造，另一方面为横向受力的墙体提供边缘约束。强化墙体与顶板的刚性连接。

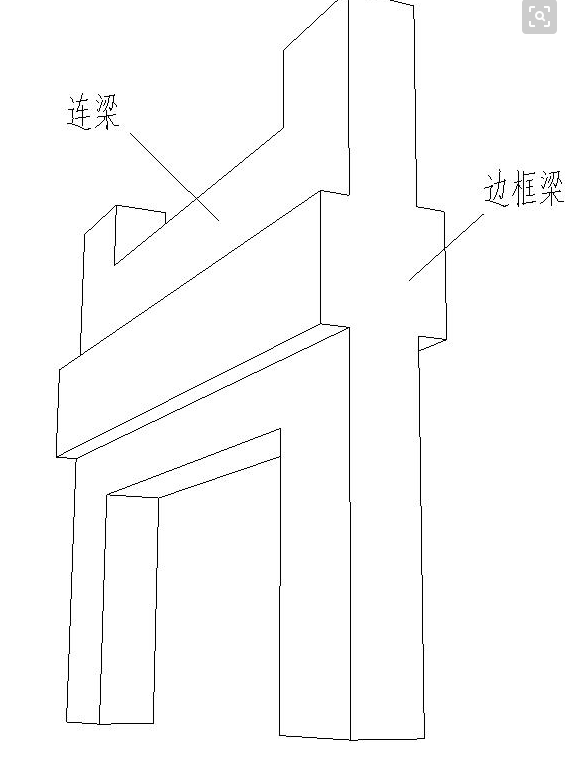

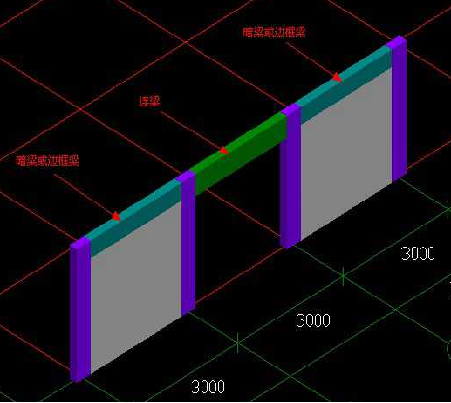

边框梁(BKL)边框梁是指框架边梁与剪力墙的特殊构造，框架梁伸入剪力墙区域就变成边框梁。边框梁是在剪力墙中部或顶部布置的、比剪力墙的厚度还加宽的“连梁”或“暗梁”，此时不叫连梁、暗梁而改称为边框梁BKL

框支梁(KZL)因为建筑功能要求，下部大空间，上部部分竖向构件不能直接连续贯通落地，而通过水平转换结构与下部竖向构件连接。当布置的转换梁支撑上部的剪力墙的时候，转换梁叫框支梁，支撑框支梁的柱子就叫做框支柱。为了满足建筑功能的要求，结构必须以与常规方式相反进行布置，上部小空间，布置刚度大的剪力墙，下部大空间，布置刚度小的框架柱。

悬挑梁(XL)不是两端都有支撑的，一端埋在或者浇筑在支撑物上，另一端伸出挑出支撑物的梁。一般为钢筋混凝土材质。

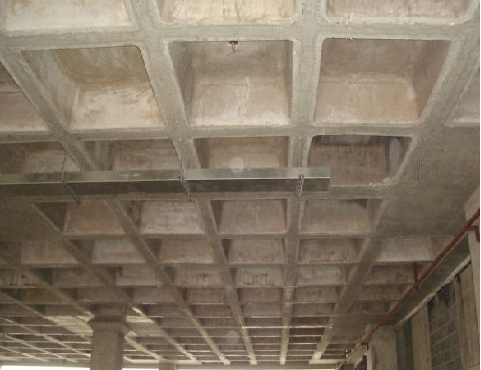

井式梁(JSL)井式梁就是不分主次，高度相当的梁，同位相交，呈井字型。这种一般用在楼板是正方形或者长宽比小于1.5的矩形楼板，大厅比较多见，梁间距3m左右，由同一平面内相互正交或斜交的梁所组成的结构构件。又称交叉梁或格形梁。

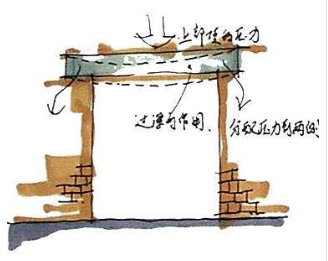

过梁(GL)当墙体上开设门窗洞口时，为了支撑洞口上部砌体所传来的各种荷载，并将这些荷载传给窗间墙，常在门窗洞口上设置横梁，该梁称为过梁。钢筋混凝土过梁：常用，多为预制构件。有矩形、L形等形式。

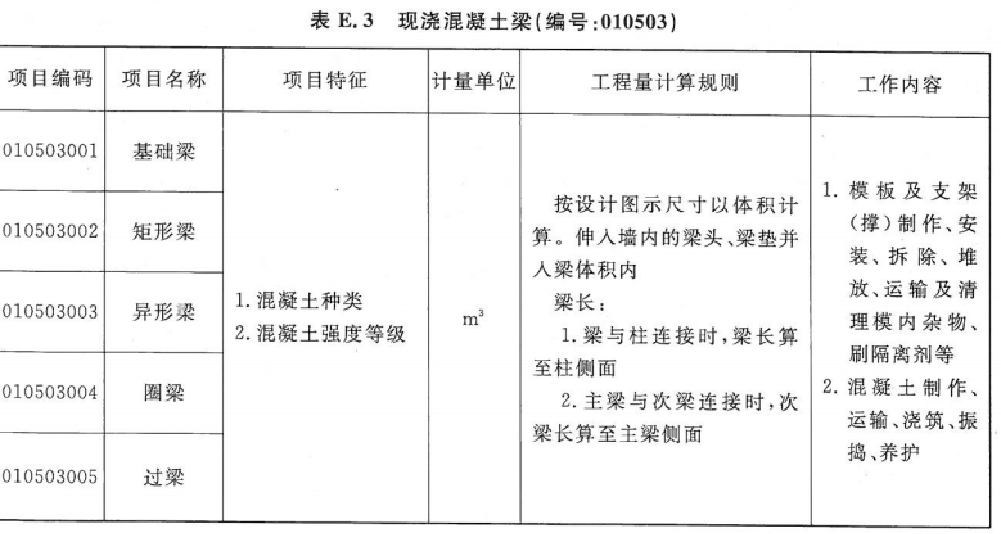

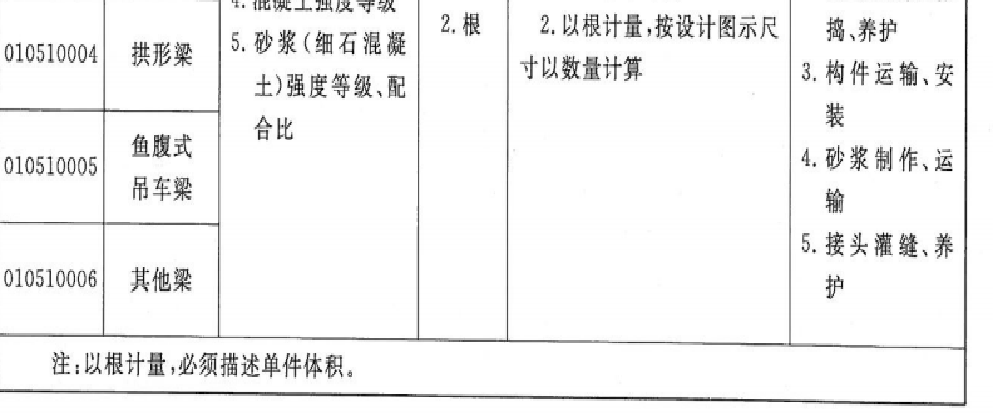

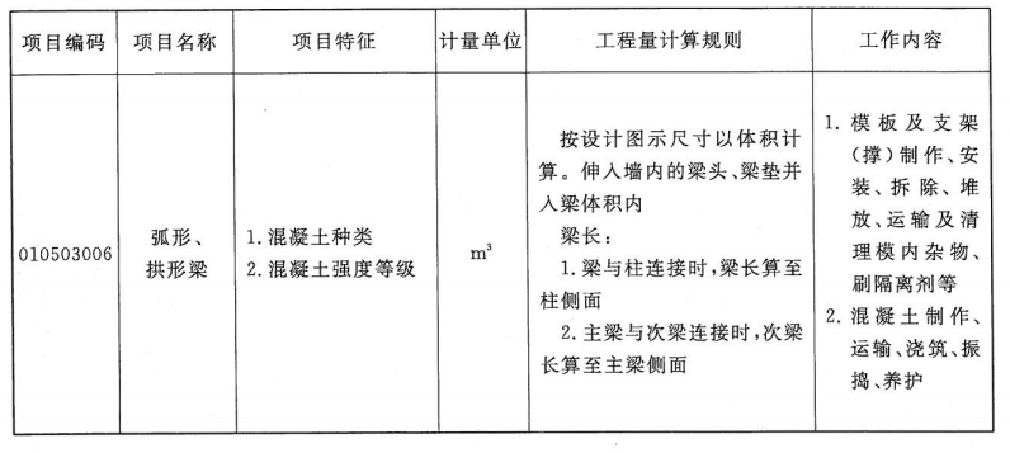

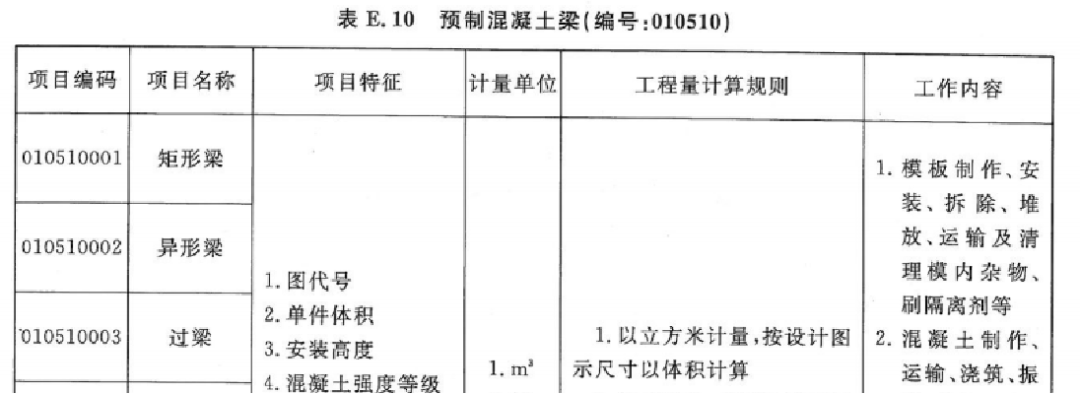

三、梁的工程量计算规则：1、梁砼梁计算：按图示断面尺寸乘梁长以立方米计算2、主梁与次梁连接时，次梁长算至主梁侧面。伸入砖墙内的梁头、梁垫体积并入梁体积3、圈梁、过梁应分别计算，过梁长度按图示尺寸，图纸无明确表示时按门窗洞口外围宽另加500mm计算。平板与砖墙上砼圈梁相交时，圈梁高应算至板底面。4、依附于梁(包括阳台梁、圈过梁)上的砼线条(包括弧形线条)按延长米另行计算(梁宽算至线条内侧)。5、现浇挑梁按挑梁计算，其压入墙身部分按圈梁计算；挑梁与单、框架梁连接时，其挑梁应并入相应梁内计算。6、檐口标高为5～8米时，应设置圈梁一道，当檐口标高大于8米时，宜增设圈梁一道;对多层民用房屋，如宿舍、办公楼等，当墙厚等于或小于一砖，且层数不少于三层时，宜设圈梁一道，当超过四层时，可适当增设。当圈梁为门窗洞口切断不能通过时，应在洞口上部砌体中设置一道附加圈梁。7、钢筋混凝土圈梁的宽度一般应与墙厚相同，当墙厚大于一砖时，圈梁不宜小于2/3墙厚，钢筋混凝土圈梁的高度应等于砌体每皮砖厚度的倍数。8、一般的混凝土框架梁截面宽度不宜小于200mm9、通常井字梁宽度b取1/3(h较小时)1/4(h较大时)，但梁宽不宜小于120mm。10、两个方向的井字梁的高度h应相等，一般常用的井字梁截面高度为跨度的1/20~1/15，当结构在两个方向的跨度不一样时，取短跨跨度。
