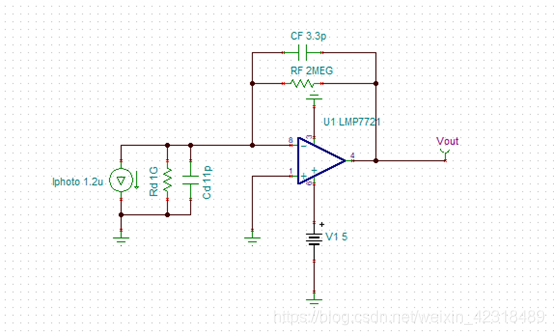

硅光电二极管检测电路



理论阐述

式中: S 为光电二极管的灵敏度,单位为A/W; P 为入射光功率,通常入射光功率为 nW量级。RF值为数百 k~ 数百M,输出电压Vout的值为几mV~几十mV。电路中 CF用于防止电路自激振荡和抑制噪声干扰 ,同时也限制电路的带宽1/2πRFCF,保证电路工作在良好的线性条件下 ,也减小了带外干扰的影响。

设计目标

输入

输出

带宽(BW)

电源

Iimin

Iimax

Vomin

Vomax

fp

Vcc

Vee

0

2.4uA

0V

4.9V

20kHz

5V

0V



设计步骤

1.选择增益电阻器RF。

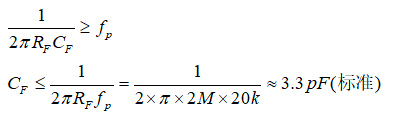

2.选择满足电路带宽要求的反馈电容器。

3.计算使电路保持稳定所必需的运算放大器增益带宽 (GBW)。

选择增益带宽至少为所需的最大工作频率 10 倍的放大器。

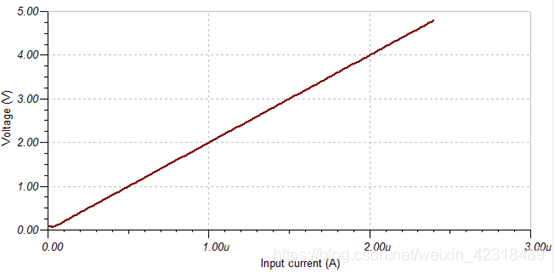

直流仿真结果

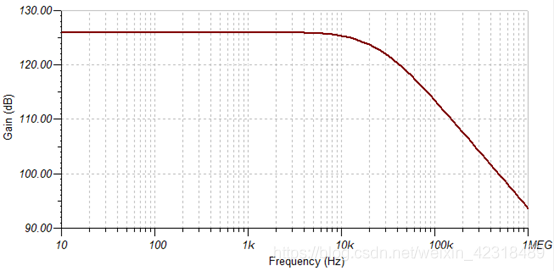

交流仿真结果
