LabVIEW多列列表框简单玩法

多列列表框简单玩法

1、场景：

表格显示数据太单调？！要想做到像Excel表格或者其他APP那样丰富多彩怎么办？告诉你个秘密，其实可以通过多列列表框来实现哦！

---

话不多说直接接上内容

2、环境

• Windows 10
• LabVIEW 2019

3、多列列表框介绍

（1）多列列表框长啥样

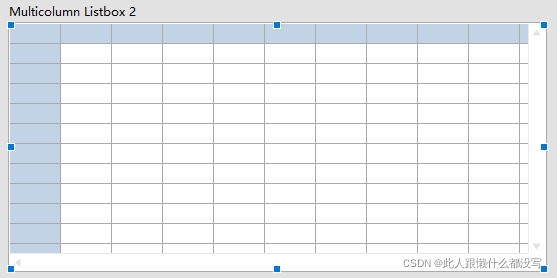

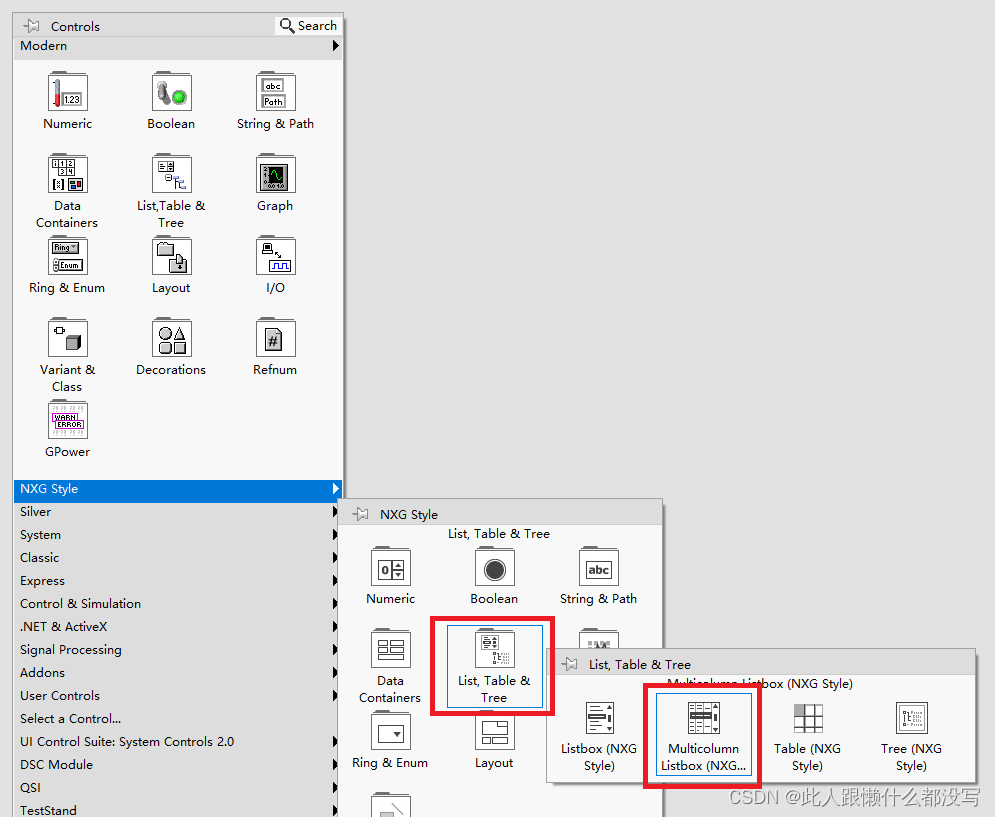

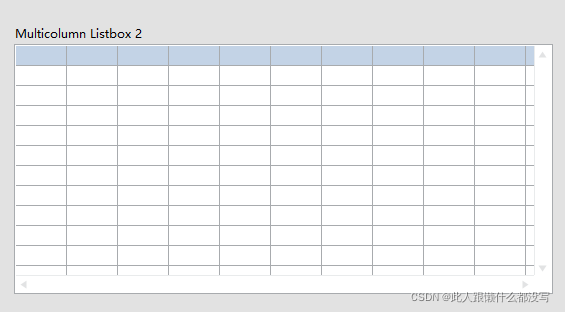

如上图所示多列列表框在控件选板的”List,Table & Tree“->”MulticolumnListbox“中，添加到前面板之后的样子就如下图所示啦。

（2）行首和列首

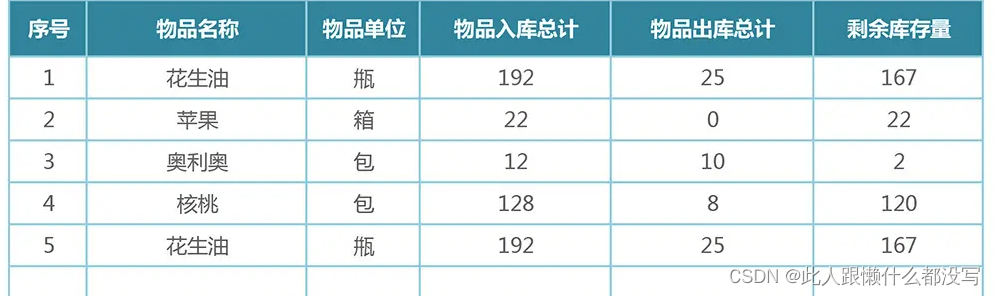

  既然说到表格，那就不得不提到表格的头部，比如如下图所示的库存统计表。

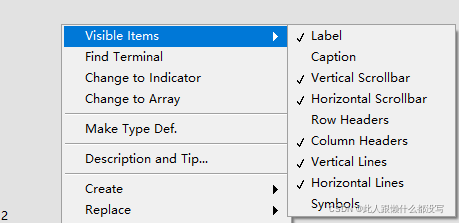

  表格中第一行表头，在LabVIEW的多列列表框中成为"列首"（英文：Column Headers），在 **（1）**中的控件中的第一行即为列首;有列首对应的就有行首，默认不显示行首，可以通过右键快件菜单“Visible Items”(显示项)->“Row Headers”（行首），将行首显示出来。

（3）控件赋值

  按照LabVIEW控件的常规操作直接给其赋值就可以，但是多列列表框控件 “不一般” 看程序框图竟然是一个 “I32” 的数据类型😂，这样以来就不可以直接赋值咯！

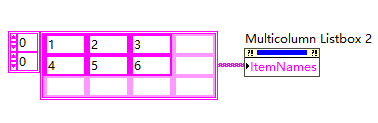

那么如何给它赋值呢？其实是通过属性节点的 “Item Names” （项名称）赋值的啦。右键控件创建属性节点选择**“Item Names”** ，然后在赋值就可以了哦。

’温馨提示："项名称"的数据类型是一个二维字符串数组，是的就是字符串，所以其他类型的数据需要转换为字符串哟。

（4）行首和列首名称添加

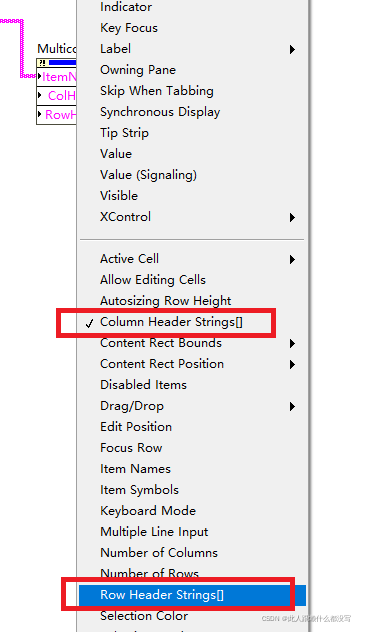

  从 （3） 中可以看出添加数据之后是没有行首和列首的名称的，同样通过属性节点来添加。顾名思义，行首名称就是属性节点中的 ”行首字符串“，列首名称就是属性节点中的 ”列首字符串“。

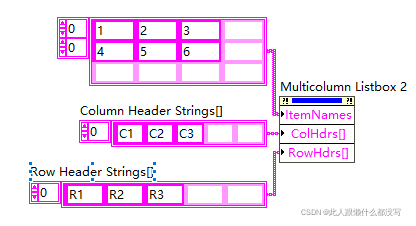

添加行首和列首名称：

效果：

（5）单元格索引

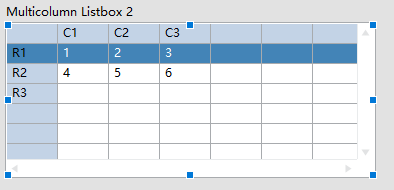

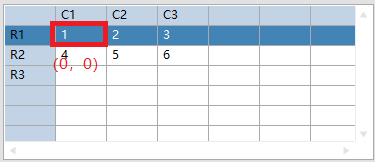

从 （3） 中可以看出赋值用的是二维字符串数组，赋值之后，写入位置为1行1列（包括行首和列首的情况）；其实在多列列表框中，如下图所示，“1” 的索引为（0，0），“C1” 的索引为（-1，0），“R1” 的索引为（0，-1）;若做表为 **“-2”**表示整行或者整列，（0，-2）表示第0行，（-2，0）表示第0列，其他可以依此类推。

（6）单元格行列索引有啥用

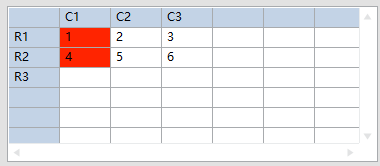

比如要将表中的“1”和“4”用红色标记为红色，那是不是得知道对应的表格位置，才能对单元格内的数据或者单元格本身进行操作。

同样通过属性节点进行操作，步骤为：选中单元格->设置单元格属性（颜色、字体等）。上图的设置代码如下：


第一列数据的字体颜色修改为红色的代码如下：

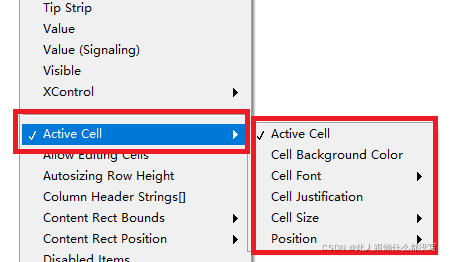

相关属性节点的位置如下图所示：

3 多列列表框简单应用

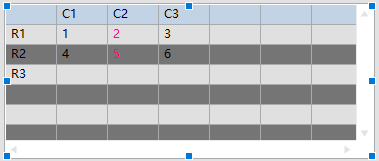

实现表格按行颜色交替效果如下：

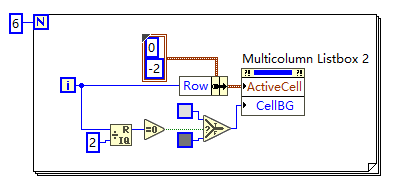

实现代码如下：

4 总结

这次的学习内容的总结就先这样啦，对多列列表框有了初步的认识。更多的内容让我们一起学习吧！
