浅谈LabVIEW多列列表框

浅谈多列列表框

之前做测试架构一直用的表格，这次试了下多列列表框，感觉和表格差不到，都可以实现测试框架中测试项目已经测试结果的呈现，以下就我最近学到的一些东西做个分享

多列列表框赋值

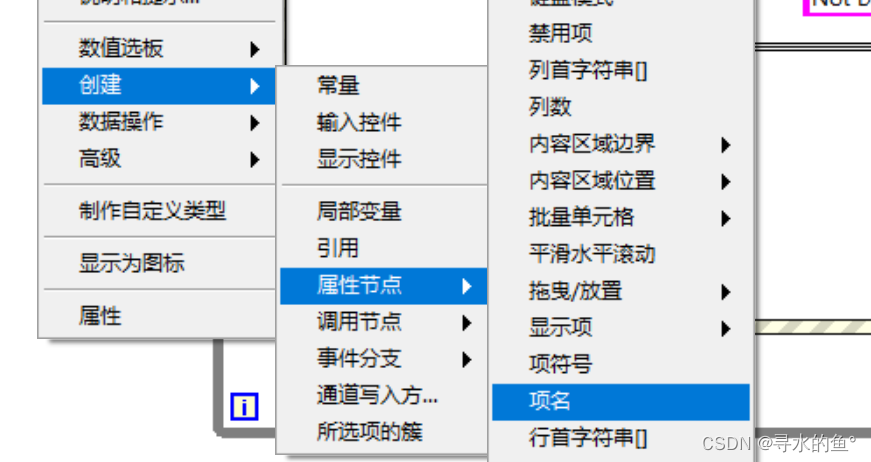

使用多列列表框的属性节点：右键→创建→属性节点→项名

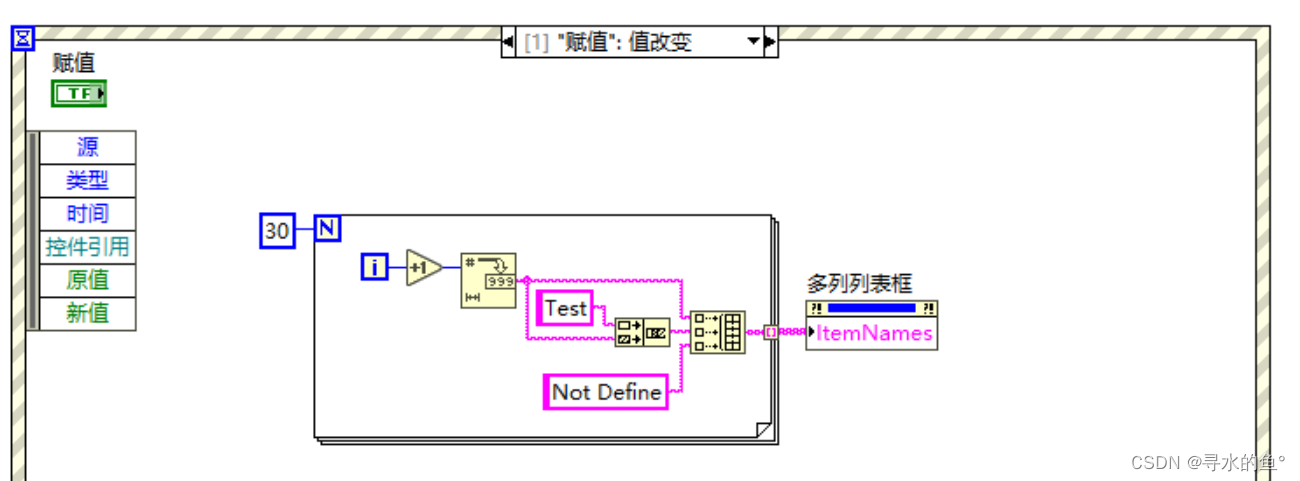

使用数组赋值：

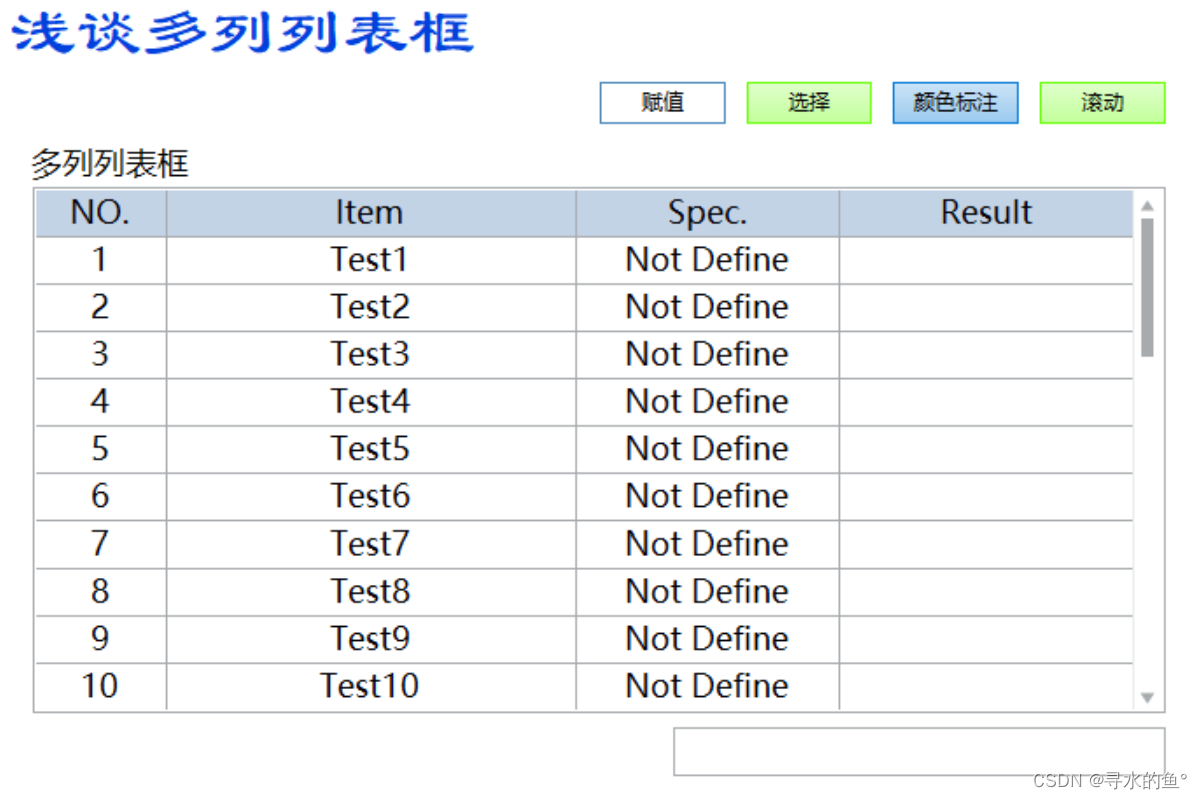

实际使用中，可通过数据库或者配置文件来读取测试项目，然后赋值给列表框的项名，即可将测试内容呈现在主界面：

选择项目

实际使用中，有时需要通过点击列表框项目来进行单步操作，此时就需要识别鼠标点击的项目。

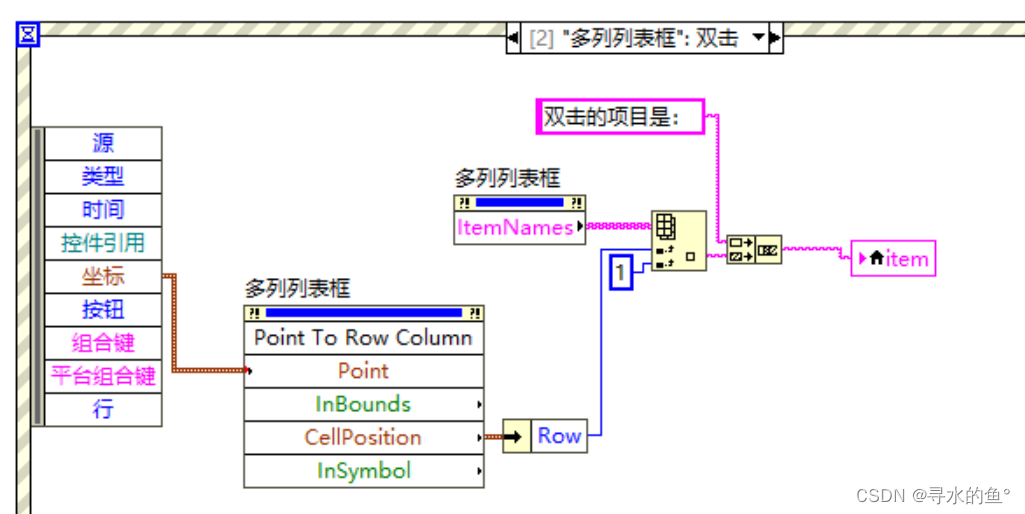

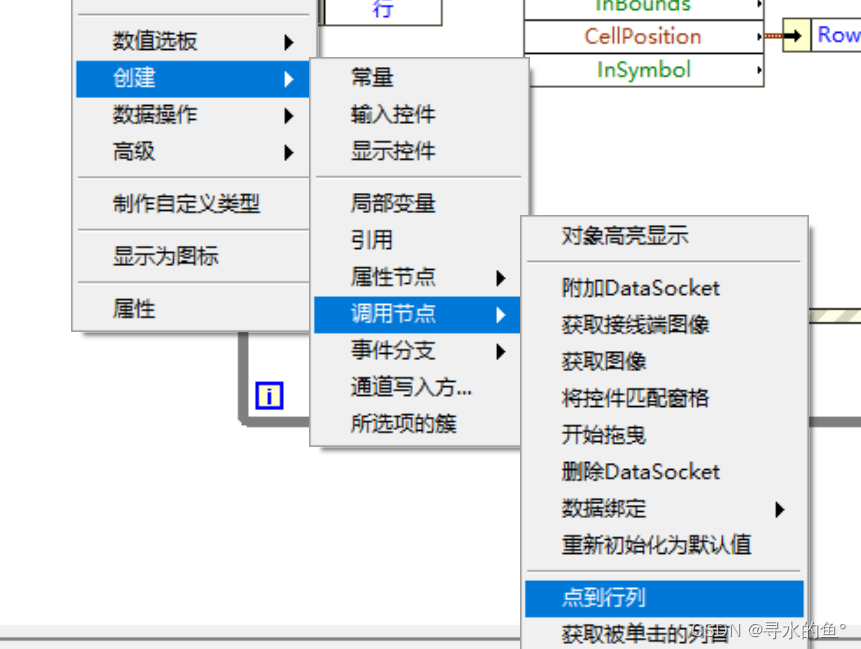

可通过调用节点中：点到行列实现，往事件结构中添加 多列列表框双击事件，通过事件数据节点中的坐标获取当前选择项目的坐标，通过调用节点即可获取鼠标选择的行，继而获取测试项目：

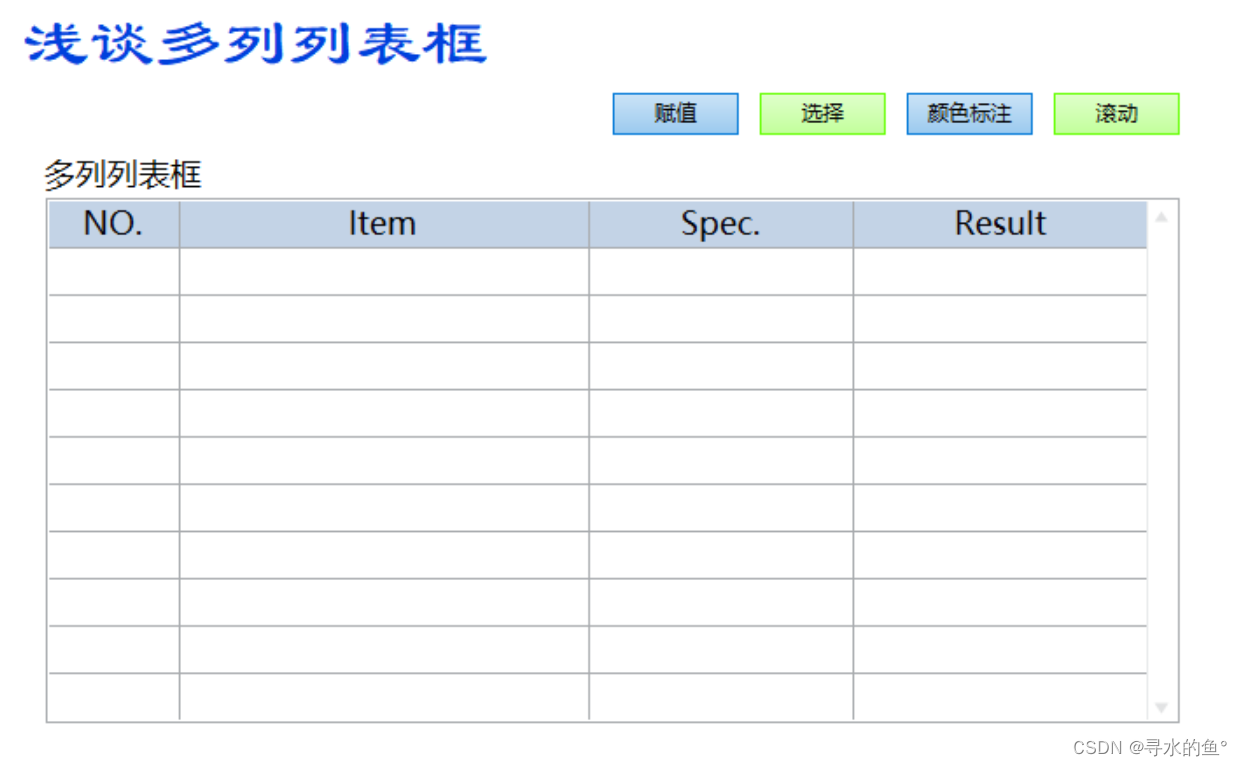

以下为前面板选择展示：

测试项标注

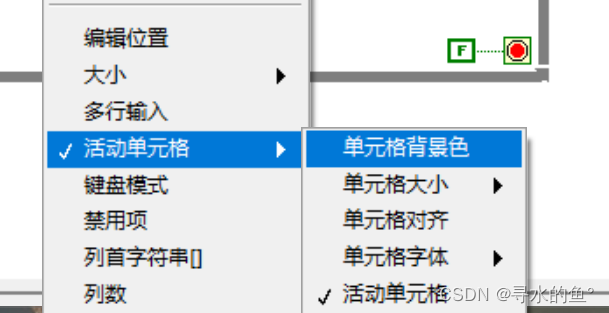

测试过程，用户需要直观的看到当前测试到哪一项，所以需要对列表框任一行进行颜色填充标注。可通过属性节点活动单元格和活动单元格背景色来实现：

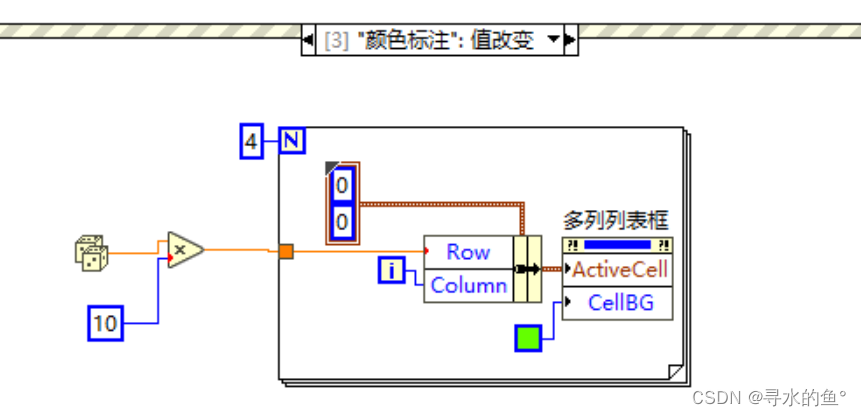

循环设定某单元格为活动单元格，并修改其背景色：

For循环设定循环4次，是因为前面板列表框有4列

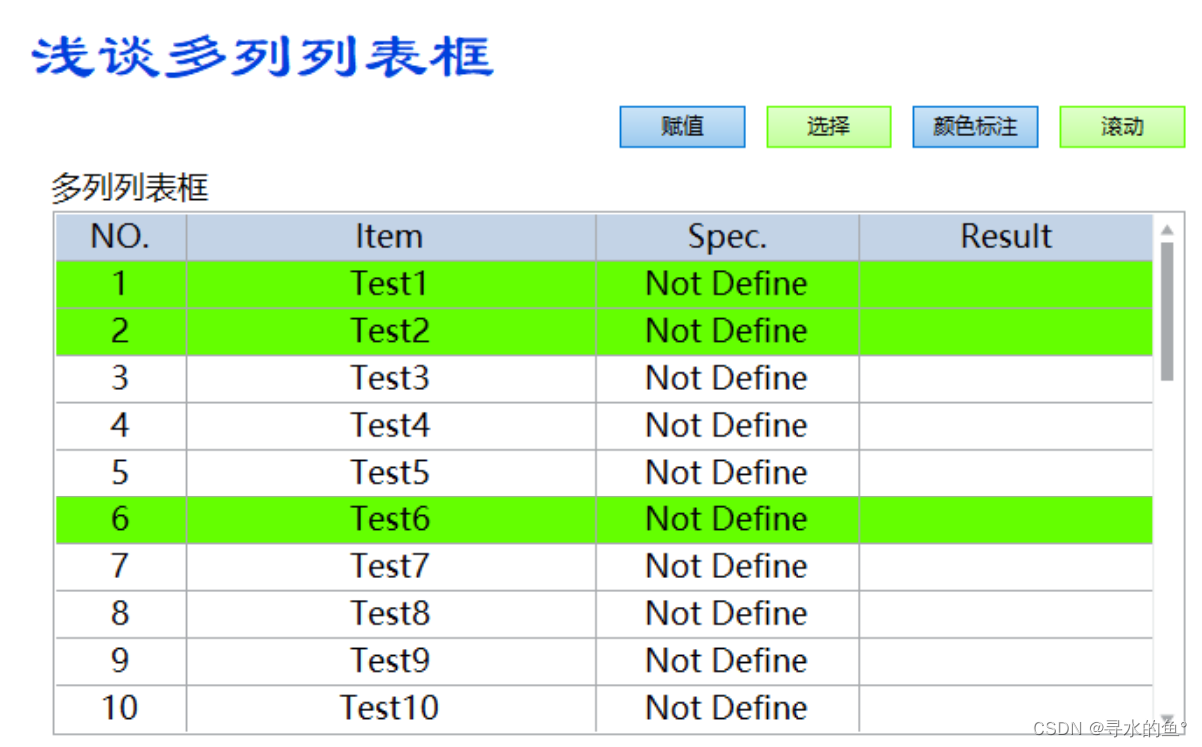

点击颜色标注，即可随机绿色显示某行

实时滚动

当测试项目超过单个页面显示的项目数，列表框即需要往下滚动来显示当前测试项。，可通过属性节点TopLeft：左上可见单元格 来实现：

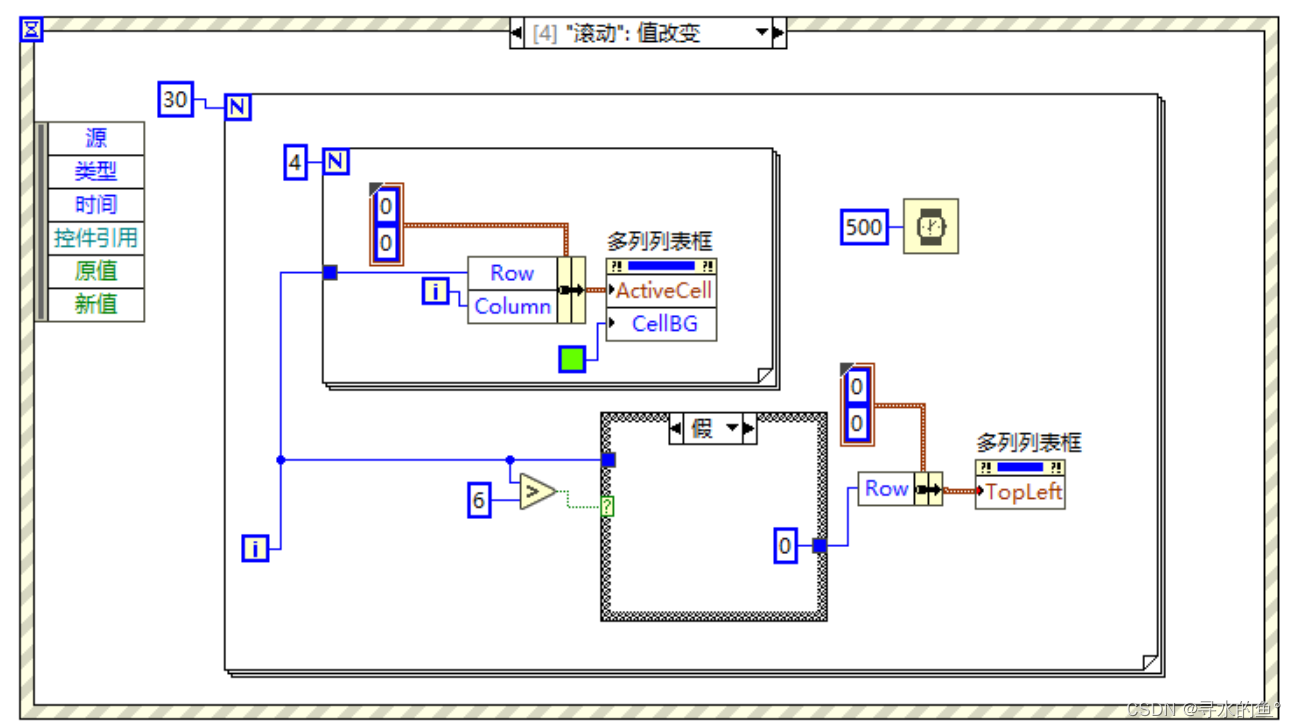

若是想要当前测试项目一直显示在中间，则需要在到达测试项6的时候开始滚动，代码如下：

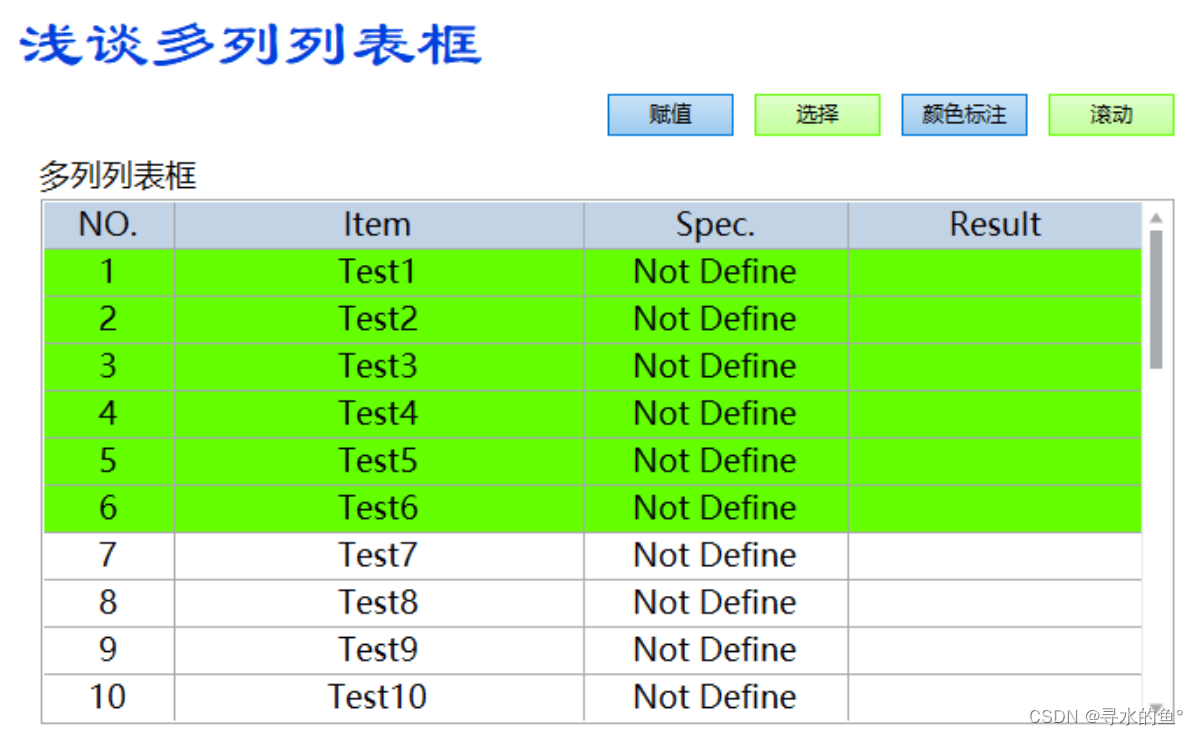

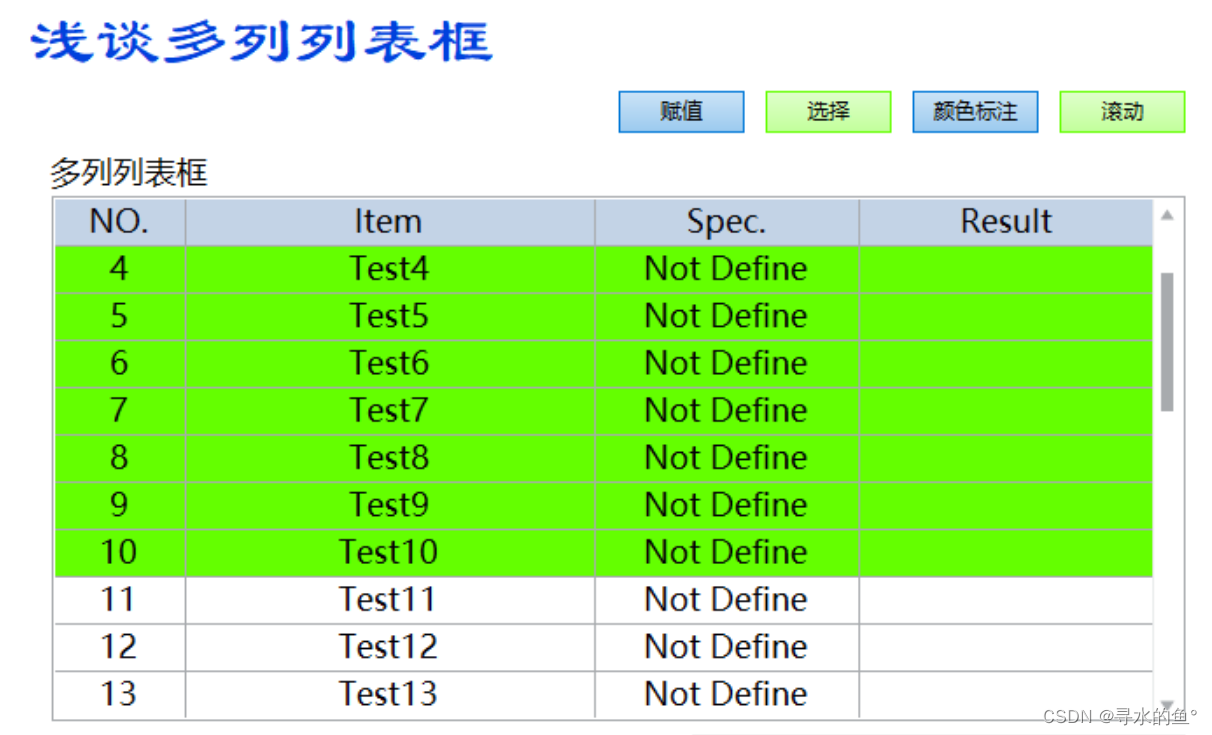

点击滚动，即可自动测试并实时滚动：

---

以上就是我在使用多列列表框时的一点心得

欢迎交流~
