【第三层网络层IP协议】基础

IP

• 理解IP地址，子网掩码的概念
• 理解IP地址分类
• 配置主机IP地址
• 实现路由器相通

1.IP地址

IP是主机的唯一标识，保证主机之间能够正常通信。是一种网络编码，用于在网络中确定主机位置所在。它由32位二进制组成。

1.1.IP定义和分类

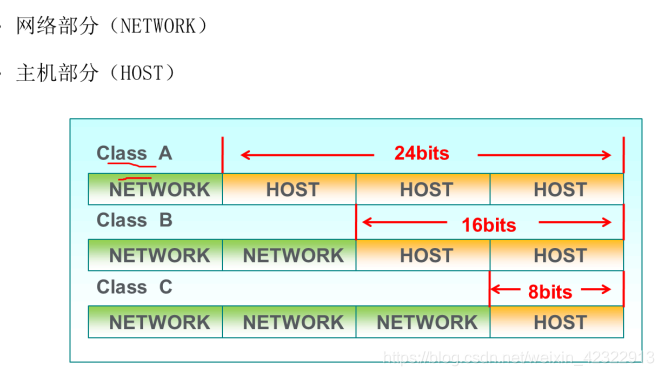

IP 由两部分组成 ：192.168.0.25
网络部分 192.168.0
主机部分 .25

IP 地址分为5类：A B C D E （其中127.0.0.1 表示回环地址）

A ：0.0.0.0-127.255.255.255 CIDR修饰 /8
B : 128.0.0.0-191.255.255.255 CIDR修饰 /16
C : 192.0.0.0-223.255.255.255 CIDR修饰 /24
D ：224.0.0.0-239.255.255.255 CIDR修饰 /4
E ：240.0.0.0-255.255.255.255 CIDR修饰 /4

主机唯一标识，保证主机们正常通信。
A类地址：1-126
B类地址： 128-191
C类地址： 192-223
D类地址：224-240
E类地址: 241-255

• 私有地址
  为了满足企业在内网之中的使用，私有地址不能再Internet上使用
  A： 10.0.0.0—10.255.255.255
  B: 172.16.0.0----172.31.255.255
  C: 192.168.0.0----192.168.255.255

1.2.子网掩码

子网掩码的作用是为了确定IP的网络位置！用32个二进制位表示。对应IP的网络部分用1表示，主机部分用0表示。

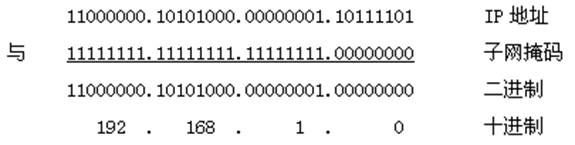

IP地址和子网掩码做逻辑运算得到网络地址。

三类地址默认的子网掩码
A : 255.0.0.0
B : 255.255.0.0
C :255.255.255.0

2.IP地址的配置

2.1.配置主机IP地址

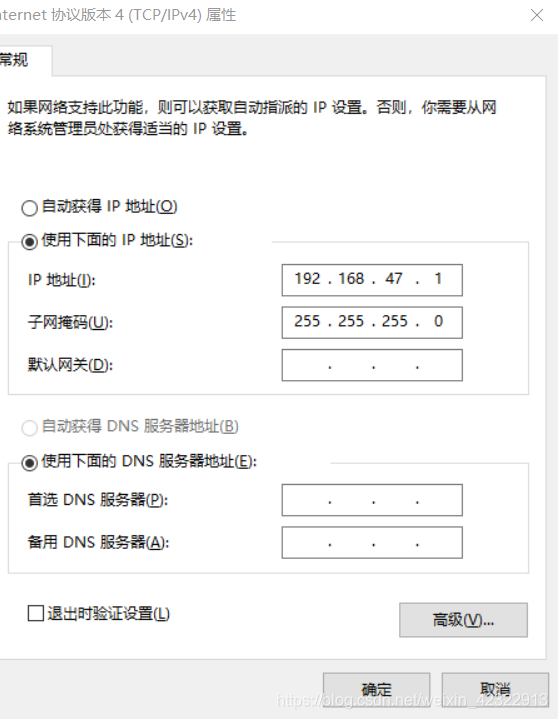

• 图像界面 ：

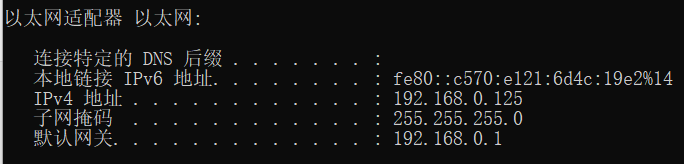

• 代码操作： #ipconfig


2.2.测试IP地址

==(●’◡’●)
#Ping

• 诊断网络连接

  1. ping 127.0.0.1 验证本地计算机上是否正确配置了TCP/IP
  2. ping 本地计算机IP地址 验证是否正确的添加到网络中了
  3. ping 默认网关的IP地址 验证网管是否正常工作，是否可以与本地网络上的主机进行通信
  4. ping 远程主机IP 验证其是否可以通过路由器通信

• ping命令返回结果

  1. request time out 超时
     - 有可能没有这个IP地址
     - 有可能没有开机
     - 有可能防火墙没有关
  2. destination host unreacherable 目标主机不可到达
     - 有可能网关错误或是网关信息没有填写

• ping 命令基本使用

  1. ping 8.8.8.8 -t #一直ping，停止ctrl + C
  2. ping -a 8.8.8.8 可以同时显示对方主机名

3.路由器的基本配置

3.1.设备配置的准备工作

在Cisco中，控制台会有不方便的地方 ==

• 准备工作
  1. 空闲一段时间之后，重新回到初始界面

switch(config)# line con 0
switch(config-if)# exec-timeout 0 0

2. 控制台消息打断输入的处理

switch(config)# line con 0
switch(config-if)# logging synchronous

3. 禁用DNS查询

switch(config)# no ip domain-lookup

3.2.配置IP实现通信

• 路由器配置IP

router(config)# interface fastEthernet 0/0
router(config-if)# ip address @ip @masque
router(config-if)# no shutdown

• 交换机配置IP

switch(config)# interface vlan 1
switch(config-if)# ip address @ip @masque
switch(config-if)# no shutdown

• 查看接口状态

switch(config)# show ip interface brief

4.网络层协议与应用

网络层协议定义了基于IP协议的逻辑地址，连接不同的媒介类型，并且选择数据通过网络的最佳路径。

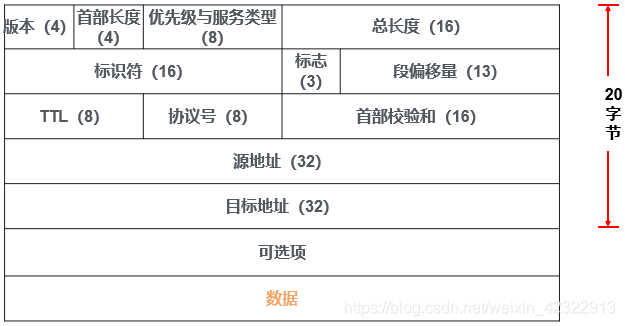

4.1.IP数据包格式

4.2.ARP协议

• 局域网中主机的通信（IP地址与MAC地址）
• Address Resolution Protocol 地址解析协议，将一个已知IP地址解析成Mac地址
• ARP表的老化时间是120s

#查看arp缓存表#
> arp -a
#清除ARP缓存#
> arp -d
#ARP绑定#
> arp @IP @MAC

Cisco

Router# show arp
Router# clear arp-cache
Router(config)# arp @ip @mac arpa

4.3.ICMP协议

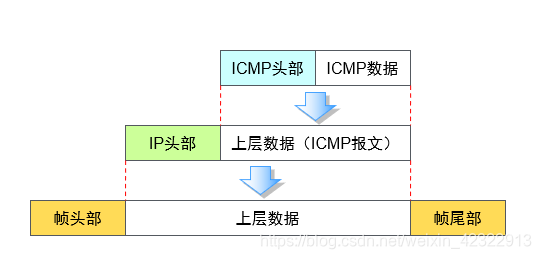

ICMP 是一个错误帧与回馈机制，是通过IP数据包封装的，用来发送错误和控制消息。
