TL-WR703N在无线应用中，有如下三种应用模式：无线AP模式、无线路由模式、3G无线路由模式，本文着重对无线AP模式下的各种应用做介绍。无线路由模式及3G无线路由模式请参照其他相关文档。

在进行设置向导的时候，选择无线AP模式后，请根据需要选择在AP模式下的各种工作应用模式，如下图：

由于TL-WR703N在AP模式下默认不开启DHCP 服务器，不能为电脑自动分配IP地址，所以需要配置电脑无线网络连接的IP地址，才能登陆路由器的管理界面。将电脑无线网络连接IP地址设置为192.168.1.X(1≤X≤252)，子网掩码设置为：255.255.255.0，如下图所示。设置完成之后，点击“确定”生效。TL-WR703N默认管理IP地址“192.168.1.1”。

注意：电脑IP地址配置方法可以参考如下链接：

http://service.tp-link.com.cn/detail_article_72.html

(一)下面我们介绍TL-WR703N的无线AP模式下中继模式(Repeater)下的应用。

TL-WR703N的配置

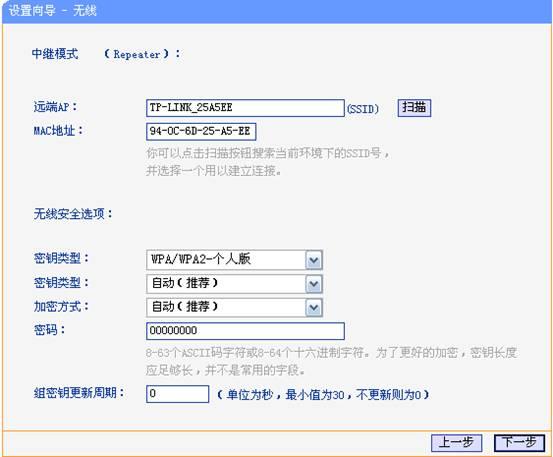

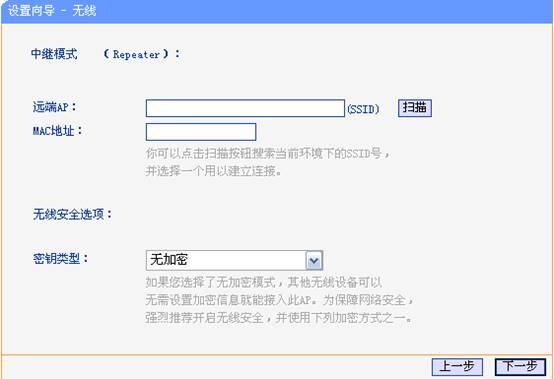

步骤1：在点击进入中继模式(Repeater)后，显示如下图所示

步骤2：填入远端AP的ssid、mac地址或者点击扫描，在弹出的列表当中选择要中继的前端路由器的SSID号进行连接，并输入与前端路由器相同的加密类型及密钥。

步骤3：点击下一步，重启路由器后生效。

(二)下面我们介绍TL-WR703N的无线AP模式下客户端模式(Client)下的应用。

TL-WR703N的配置

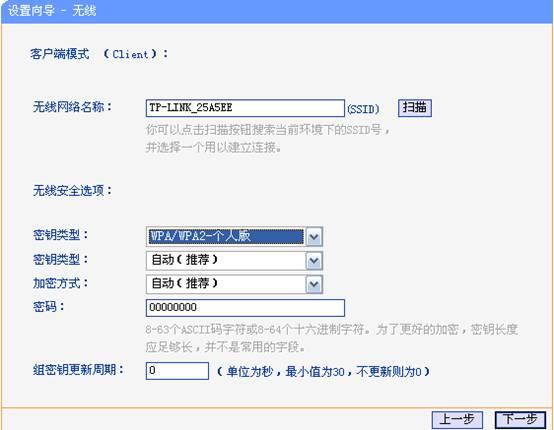

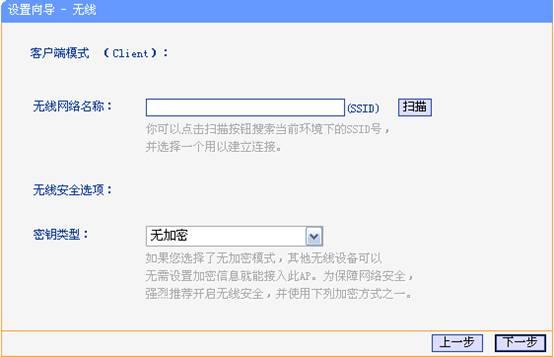

步骤1：在点击选择客户端模式(Client)后，弹出如下图所示：

步骤2：手动输入前端路由器的SSID，或者扫描出列表后点击连接，同时选择与前端路由器相同的加密方式，输入正确的密码。如下图所示：

步骤3：点击下一步，重启电脑后生效。

(三)下面我们介绍TL-WR703N的无线AP模式下桥接模式(Bridge with AP)下的应用。

① TL-WR703N与11g路由器无线桥接的配置

注：在TL-WR703N在选择桥接模式(Bridge with AP)，支持的加密类型如下：WEP、无加密、不修改无线安全设置。(此例选择WEP进行无线加密)

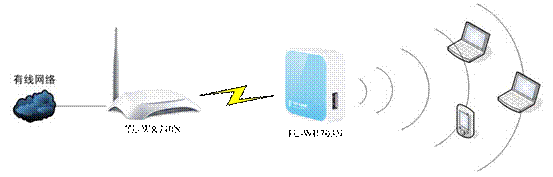

此例11g路由器以TL-WR541G+为例，网络拓扑图如下所示：

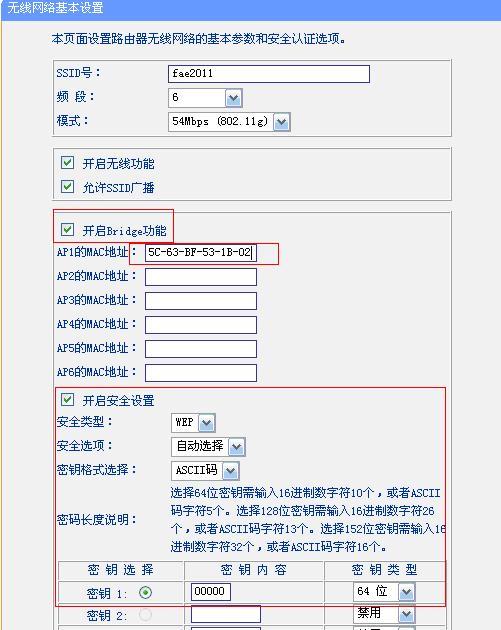

下图为TL-WR541G+的操作界面， 设置无线参数，指定信道为6，开启bridge功能且填上桥接对端TL-WR703N的设备MAC地址，并开启安全设置，如下图所示：

下边进入TL-WR703N配置界面进行无线配置：

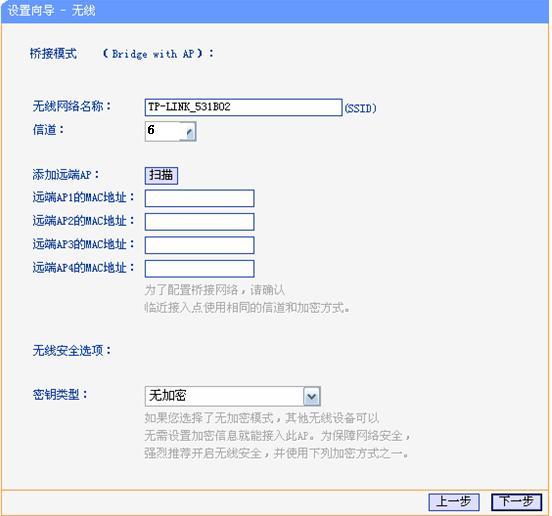

步骤1：进入桥接模式，如图所示：

步骤2：扫描弹出列表后选择要连接的网络SSID，如图所示：

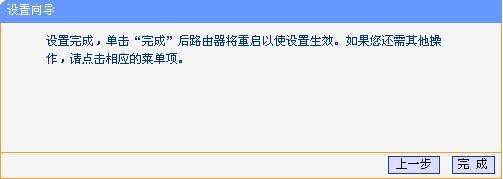

步骤3：点下一步后，需要重启使路由器生效.

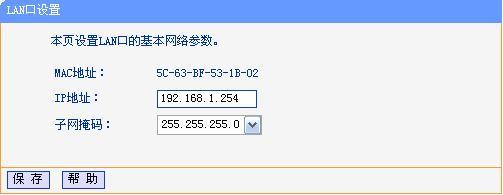

注意事项： TL-WR703N默认管理IP地址“192.168.1.1为防止出现IP地址冲突的情况，必须将TL-WR703N的LAN口IP地址设置为与有线局域网中所有设备都不相同的IP地址(一般情况下不需要修改)。可以在菜单“网络参数”——“LAN口设置”，修改IP之后，点击“保存”，路由器自动重启。如下图所示。

② TL-WR703N与11n路由器无线桥接的配置

此例以TL-WR740N与TL-WR703N桥接为例。

在TL-WR703N与11n产品进行无线桥接时，只需要11n产品打开WDS功能对TL-WR703N进行扫描并连接，当然也需要保持相同的信道，加密类型，密钥。

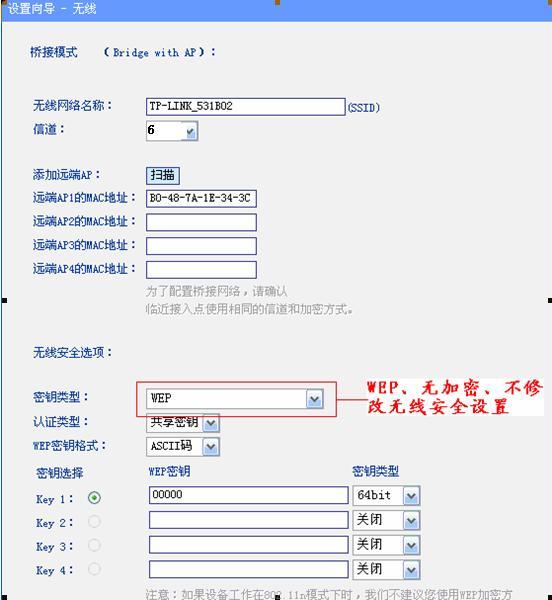

步骤1：首先需要配置TL-WR703N的无线参数，这里举例指定信道为1，无线安全设置加密类型和密钥，支持 WEP、WPA-PSK/WPA2-PSK加密，此处已WEP加密为例

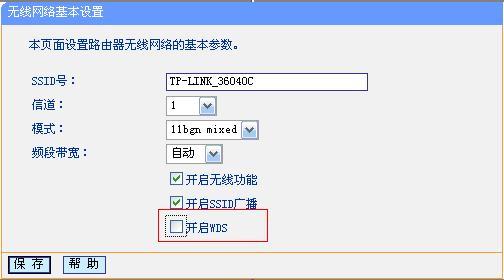

步骤2：将TL-WR740N的无线WDS开启，设置如下：

点击扫描，在弹出的列表当中选择TL-WR703N的SSID，并选择与TL-WR703N相同的加密类型及填入正确的密钥，如图所示：

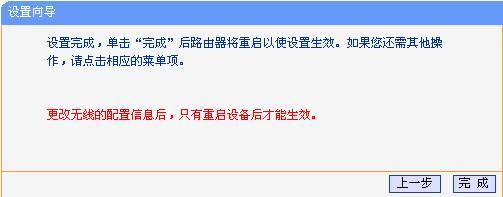

点击保存，出现如下窗口，完成即可：

注意事项： TL-WR703N默认管理IP地址“192.168.1.1为防止出现IP地址冲突的情况，必须将TL-WR703N的LAN口IP地址设置为与有线局域网中所有设备都不相同的IP地址(一般情况下不需要修改)。可以在菜单“网络参数”——“LAN口设置”，修改IP之后，点击“保存”，路由器自动重启。如下图所示。
