二极管的基础知识

目录

一、二极管主要参数

二、二极管的作用

三、常用二极管类型

---

二极管通常是由PN结加上电极引线和外壳制成的，基本特性是单向导电性。按照PN结半导体材料可以分为硅二极管和锗二极管；按照结构可以分为点接触型二极管、面接触型二极管和平面型二极管。其中，点接触型二极管（一般为锗管）的PN结结面积很小（结电容小），因此不能通过大电流，但是高频特性很好，一般用于小功率、高频率的电路中；面接触型二极管的结面积大，能通过的电流大，但是工作频率低，一般用于整流电路；平面型二极管可以用作大功率整流管和开关管。

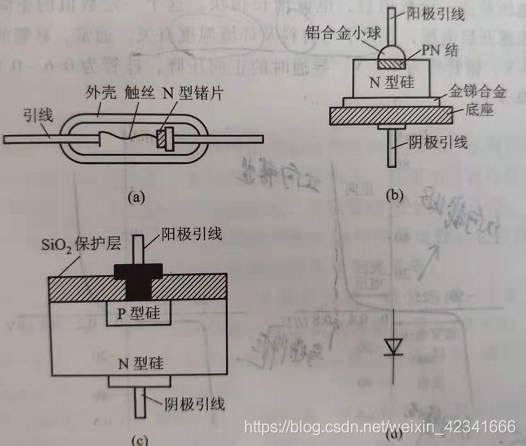

       图1 不同结构类型的二极管 （a）点接触型；(b)面接触型；(c)平面型；(d)二极管符号

一、二极管主要参数

1.最大整流电流：二极管长期运行时，允许通过的最大正向平均电流。

2.反向击穿电压：二极管反向击穿时的电压。

3.反向电流：二极管未击穿时的最大电流，该值越小，二极管的单向导电性越好。

4.极间电容：指PN结处的扩散电容和势垒电容。低频电路中可以不考虑该参数，但是高频电路中必须考虑。

5.反向恢复时间：二极管从导通到截止状态需要的时间。结电容越小，该时间越短。

6.最大功率

二、二极管的作用

整流、钳位、稳压、限幅、检波、元件保护、开关等

三、常用二极管类型

1.齐纳二极管又称稳压二极管，顾名思义就是稳定电压的作用。如图2所示，当Vi在一定范围内波动时，Vo的电压基本保持不变。



                                                   图2

如图3所示，正常工作时，稳压二极管处于反向击穿区，当二极管电流变化很大时（从-IZ(min)到-IZ(max）)，电压变化非常小（ΔIZ）。当电流大于-IZ(max）或者小于-IZ(min)时，二极管失去稳压作用。



                                          图3

2.肖特基二极管（SBD）

普通二极管是利用P型半导体和N型半导体接触形成PN结制成的，而肖特基二极管则是利用金属与N型半导体接触形成金属-半导体结制成的。具有正向导通压降低（0.4V左右）、开关速度快（反向恢复时间仅为几ns）等优点，适用于高频电路中，但是由于耗尽区薄，所以反向电压较低，大多低于60V，最高约为100V，而且漏电流较大，常用于整流电路。

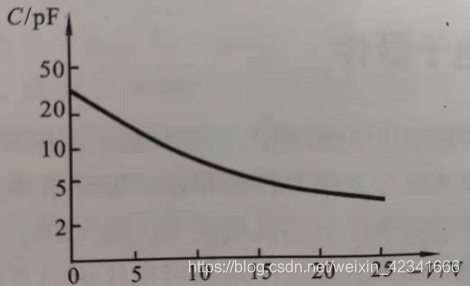

3.变容二极管：即结电容随电压变化的二极管，如图4所示，外加电压越大，结电容越小，常用于调谐、调频等电路中。



                         图4

4.开关二极管：在电路中起到“开”、“关”作用的二极管，导通时间和截止时间都要比普通二极管短很多，有普通开关二极管、高速开关二极管、超高速开关二极管、低功耗开关二极管和高反压开关二极管等。常用的有1N4148等型号。

5.瞬态抑制二极管（TVS）：一种二极管形式的高效能保护器件。当TVS两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。



---
