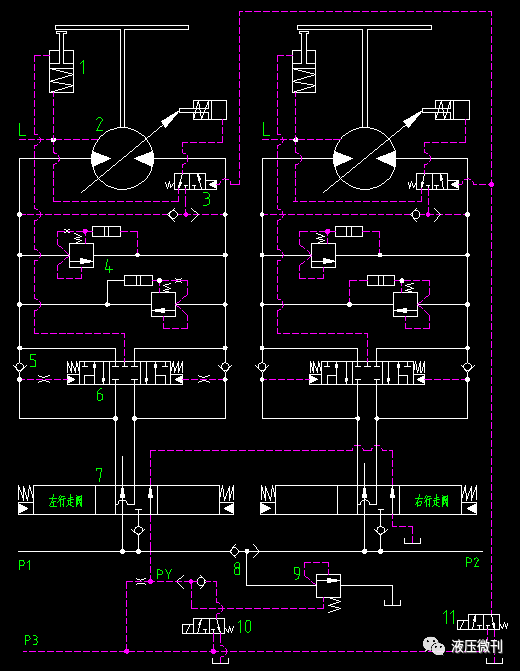

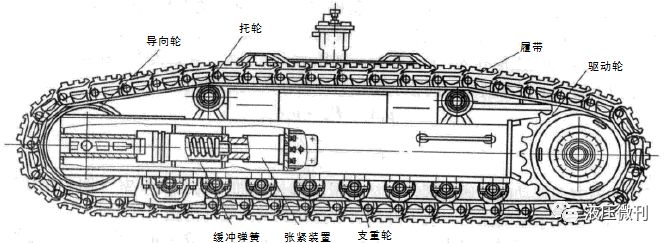

1、行走工况      挖机行走一般有履带和轮胎式，履带式附着力大，接地比压小，承重大；轮胎式较灵活，缓冲好，噪音低。本文以履带挖机为例，介绍挖机行走系统。      履带式行走系统一般由“四轮一带”(驱动轮、导向轮、支重轮、托轮和履带)、张紧装置，缓冲装置和行走架等组成，其中驱动轮可由马达+行星减速机或低速大扭矩马达驱动。两条履带分别由马达驱动，可独立操作，能实现前进，后退，常规转向，原地转向等动作。 2、行走液压原理      下面以高速开式驱动方案为例，液压原理如下，主要包括驻车制动(1)，行走马达(2)，高低速切换主阀(3)，缓冲溢流阀(4)，单向阀(5)，平衡阀(6)，主阀(7)，梭阀(8)，溢流阀(9)，二次升压电磁阀(10)，高低速先导电磁阀(11)等组成。       P1，P2分别通过左右行走主阀控制左右行走马达，P3为先导控制油路。操作主
