主板电源开关接口图解_电脑主板开机电路检修步骤及思路。

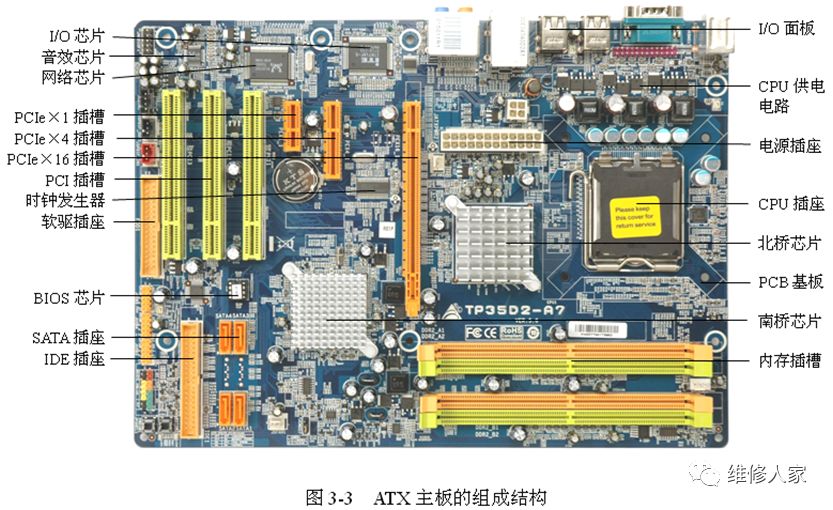

一、主板开机电路工作原理概述

经过主板开机键触发主板开机电路工作，开机电路将触发信号进行处理，最终向电源第14脚发出低电平信号，将电源的第14脚的高电平拉低，触发电源工作，使电源各引脚输出相应的电压，为各个设备供电(即电源开始工作的条件是电源接口的第14脚变为低电平)。

二、主板开机电路检测步骤

1.测量ATX 电源接口的红5V，黄12V 是否严重对地短路。

2.南桥附近是否有2.5V，3.3V，1.8V 的待机电压(南桥不同，待机电压也不同)

3.实时晶振是否起振(两脚是否有0.4V 左右电压)

4.CMOS 跳线中间引脚是否为高电平。(CMOS 是否设置正确)

5.测量POW 开关处是否有2.5V 以上高电平。

6.短接POW 开关测量是否有低电平触发南桥成功(W83627HF 除外)

7.查绿线到南桥成I/O 之间的线路是否正常。
