FPGA中的按键消抖

按键的抖动

按键在按下过程中，触点接触和断开瞬间都会产生机械抖动，如果不进行处理，每一次按键就会产生若干次的响应。在单片机中一般使用delay函数来去除抖动，那么硬件去抖动该如何实现呢？

按键去抖动电路

原理

该按键消抖电路主要由四个移位寄存器构成，在按键按下时，每个时钟上升沿都会对key_in进行检测，只有当连续四个时钟上升沿都检测到键值为1时,key

Verilog 结构描述

源代码

module xiaodou_structure(key_in,clk,key_out);

input key_in,clk;
output key_out;
reg q0,q1,q2,q3;

always @(posedge clk)
begin
 q3 <= q2;
 q2 <= q1;
 q1 <= q0;
 q0 <= key_in;
end

assign key_out=q0&q1&q2&q3;

endmodule

我一直对阻塞赋值和非阻塞赋值有疑惑，如果不能确定这样写是否会综合为移位寄存器，我们也可以这样写：

module xiaodou_structure2(key_in,clk,key_out);

input key_in,clk;
output key_out;
reg [3:0] q;

always @(posedge clk)
begin
 q={q[2:0],key_in};
end

assign key_out=(q===4'b1111)?1:0;
endmodule

检查一下，综合器综合后生成的网表，确实是一个4位的移位寄存器。

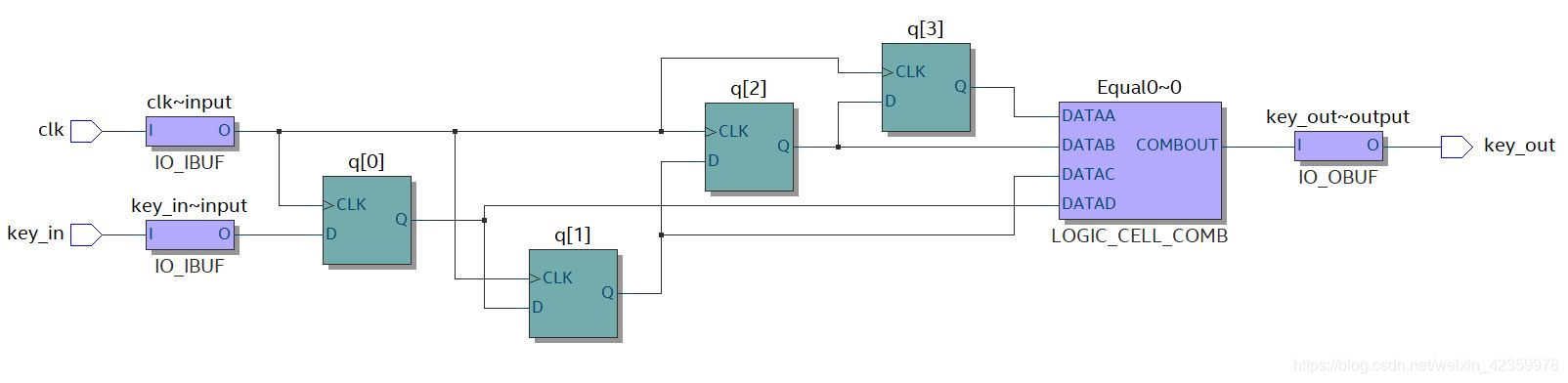

Technology Map Viewer

再看看仿真的结果，也确实达到了消抖的效果

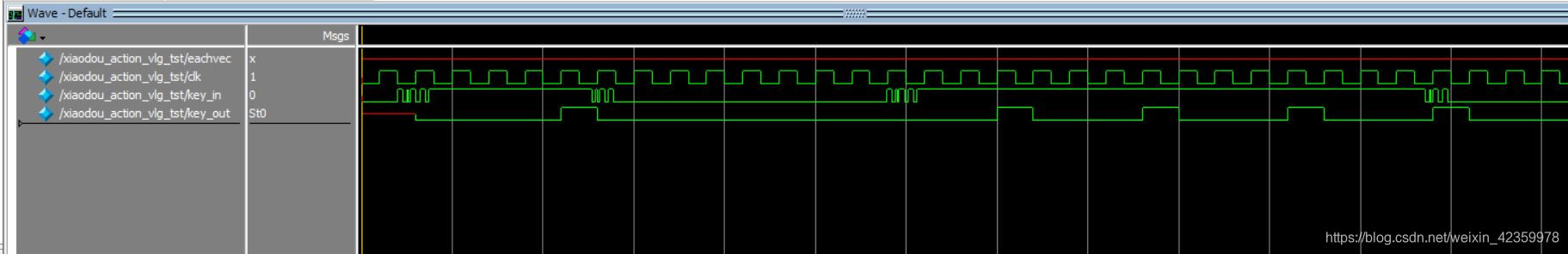

仿真波形

Verilog 行为描述

源代码

module xiaodou_action(key_in,clk,key_out);

input key_in,clk;
output reg key_out;
reg [1:0] state;

parameter S0='d0,S1='d1,S2='d2,S3='d3;

always @(posedge clk)
begin
 case(state)
  S0: begin
    if(key_in) begin key_out<=0; state<=S1; end
    else begin key_out<=0; state<=S0; end
    end
  S1: begin
    if(key_in) begin key_out<=0; state<=S2; end
    else begin key_out<=0; state<=S0; end
    end
  S2: begin
    if(key_in) begin key_out<=0; state<=S3; end
    else begin key_out<=0; state<=S0; end
    end
  S3: begin
    if(key_in) begin key_out<=1; state<=S0; end  //S3改为S0
    else begin key_out<=0; state<=S0; end
    end
  default state<=S0;
 endcase
end

endmodule

这段代码其实就是用状态机设计的1111序列检测器，这里我做了微微的改动，在日常经验中我们知道，如果长按某个按键，按键按下且稳定时，每隔一段时间，就会有一个按键有效脉冲，这样就可以实现对某个参数的连续调整。所以这里我将S3下一个状态设定为S0，而不是保持S3，这样在按键长按的情况下，每4个时钟就会有一个按键有效脉冲输出。

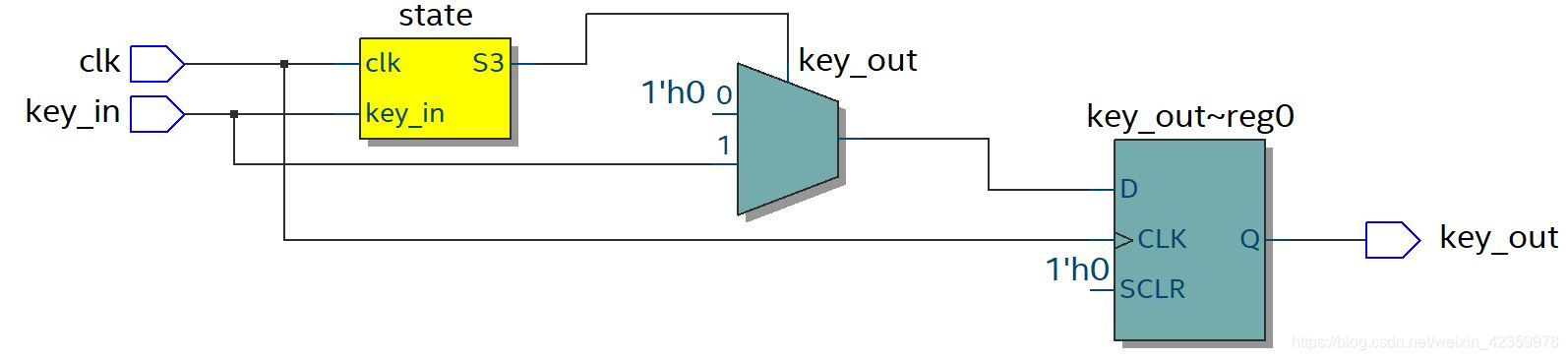

RTL

仿真结果

从图中可以看到，在第二次按键按下时，一共输出了3个按键有效脉冲。

Testbench

以上仿真所使用的testbench主要代码均相同，具体如下：

initial
begin
clk=0;
key_in=0;
//按下
#20 key_in=1;
#3 key_in=0;
#2 key_in=1;
#1 key_in=0;
#1 key_in=1;
#3 key_in=0;
#2 key_in=1;
#3 key_in=0;
#2 key_in=1;
//稳定
#90 key_in=0;
//松手
#2 key_in=1;
#1 key_in=0;
#1 key_in=1;
#3 key_in=0;
#2 key_in=1;
#3 key_in=0;

//按下
#150 key_in=1;
#3 key_in=0;
#2 key_in=1;
#1 key_in=0;
#1 key_in=1;
#3 key_in=0;
#2 key_in=1;
#3 key_in=0;
#2 key_in=1;
//稳定
#280 key_in=0;
//松手
#2 key_in=1;
#1 key_in=0;
#1 key_in=1;
#3 key_in=0;
#2 key_in=1;
#3 key_in=0;

#100 $stop;
$display("Running testbench");
end

always
begin
#10 clk=~clk;
end
endmodule

注意

最后需要注意的是时钟clk的选取，不能过大，一般取100Hz以下，但如果clk过小，也有可能得不到按键有效脉冲。
