1. 浪潮IPMI管理模块简介

浪潮IPMI管理模块是按照IPMI2.0标准实现对服务器系统管理功能。

IPMI管理模块实现的功能有：

系统的实时监控

在检测到故障的情况下可实现告警的上报、告警的指示和启动系统的自我保护。

系统的远程控制

能通过命令行和Web实现远程上下电、复位业务系统等管理需求。

浪潮IPMI管理软件(Web)是实现服务器管理的控制单元，兼容服务器业界管理标准IPMI2.0规范。

主要实现以下功能：

远程控制：

通过KVM(Keyboard Video and Mouse)、SOL(Serial Over Lan)、虚拟媒体等功能实现服务器的控制。

说明：SOL功能必须通过IPMITool等第三方工具实现。

告警管理

实时上报告警信息，并根据信息进行相应处理。

状态监测

实时监测各监测单元的各种运行状态

设备信息管理

提供设备版本信息、型号与资产信息功能

散热控制

能够根据环境温度与工作负荷动态调节风扇转速

支持IPMITool工具管理

支持IPMITool工具发送的命令操作，您可以自行下载IPMITool工具。下载网址：

支持WEB界面管理

提供友好可视化界面管理，您可以通过简单的界面点击快速完成设置和查询任务。

支持账号集中管理

支持将账号集中存储在Active Directory服务器，将认证过程定向到服务器，实现域账号登陆管理系统。

2. 登录Web管理界面

本指南以Windows 7 操作系统 FireFox浏览器为例介绍登录Web管理界面的操作步骤。

1、请确保PC网口与服务器的管理口网络连通。NF8460M4机型IPMI管理口默认是DHCP，需要您在BIOS下提前设置好IP，设置方法请参考BIOS设置文档。或者您可以使用网口1，网口1具有复用管理口功能，默认地址是192.168.100.100。

2、PC打开浏览器，访问”http://管理口IP”打开如下IPMI Web界面。输入默认用户名：admin，密码：admin，点击登录即可进入首页。

2.1 Web界面简介

Web界面通过可视化、友好的界面来帮助用户完成服务器管理，Web界面配有联机帮助，在任何界面都可以通过单击

按钮来查询该界面的说明和操作指导。

Web界面分为四个部分，如下图所示。

●界面左上角，表示Web界面的名称。

●界面右上角各按钮含义：

点击首页按钮，返回首页界面。

点击语言按钮，进行语言切换，支持中文和英文。

点击帮助按钮可查询对应页面的帮助信息。

点击注销按钮，返回登录界面。

●界面的左侧是导航树，通过导航树的节点，可选择不同的功能界面。Web界面可实现的功能有，查看总体概况、查看系统信息、存储、远程控制、电源和散热、系统配置、日志信息、故障诊断、系统维护等功能。各功能详细介绍，请参考下面章节。

●界面的右侧是详细操作界面。

2.2 系统摘要

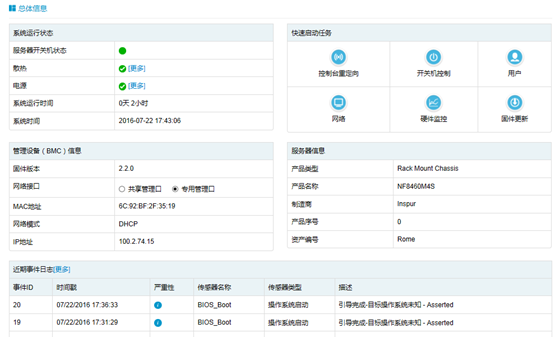

点击系统摘要，打开”系统摘要”界面，如下图所示。

2.3 系统信息

在导航树上选择”系统信息”，包含”资产信息”、”监控信息”、”FRU信息”、”版本信息””历史记录”五个界面，如下图所示。

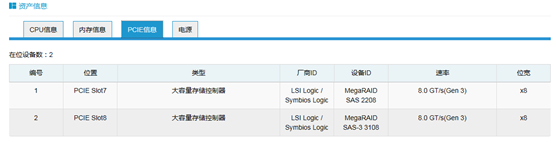

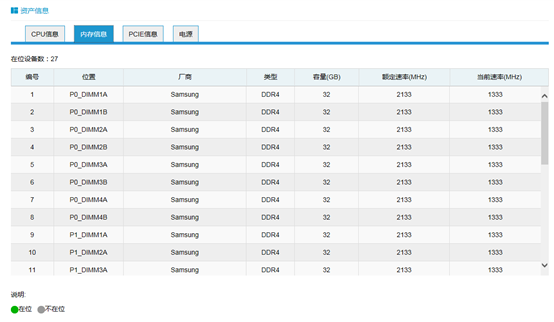

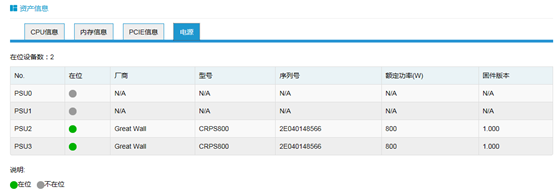

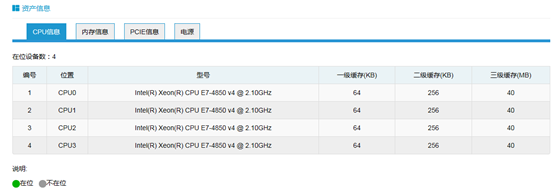

资产信息： 显示系统的配置信息，包括CPU、内存、PCIE设备、电源设备信息。

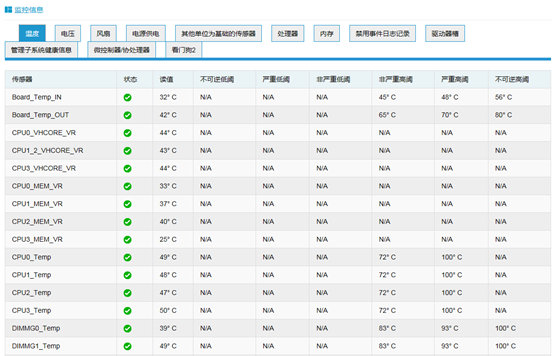

硬件监控：显示实时监控信息，包含温度传感器、电压传感器、风扇转速、硬盘、电源模块状态信息。

FRU信息：显示FRU信息。

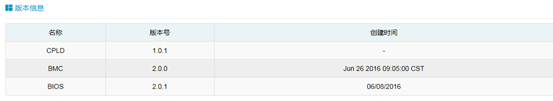

版本信息：显示版本信息。

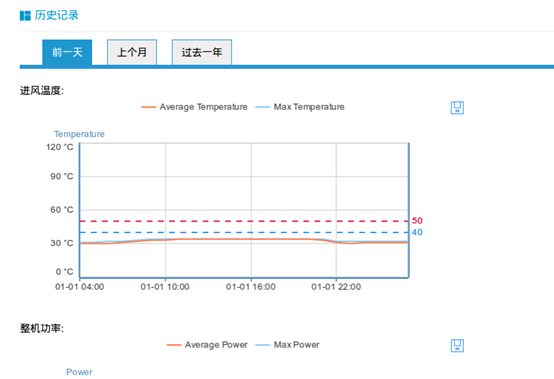

历史记录：显示进风温度、整机功率的历史信息。

2.4 存储

在导航树上选择”存储”，打开存储界面，存储界面包含”控制器”、”物理磁盘”、”逻辑磁盘”、”机柜”四个界面，如下图所示。

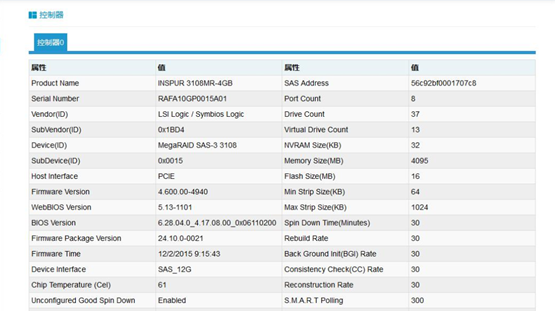

●控制器：显示存储系统控制器信息。

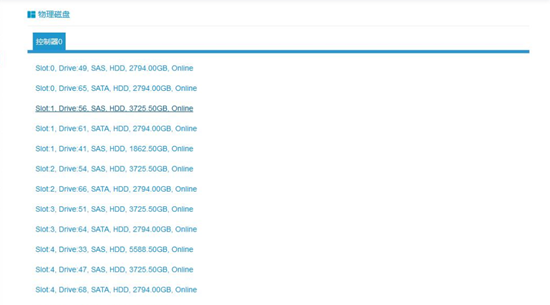

●物理磁盘：显示系统配置的物料磁盘信息。

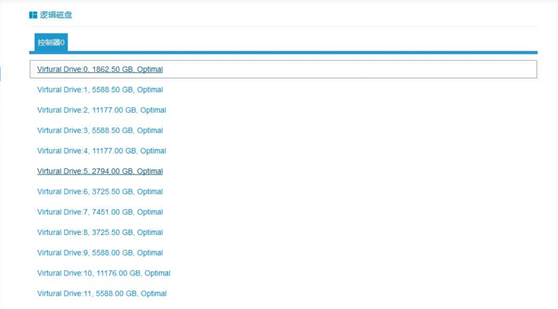

●逻辑磁盘：显示系统配置的逻辑磁盘信息。

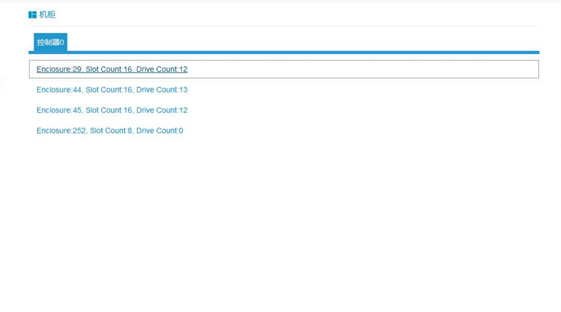

●机柜：显示存储系统Enclosure相关信息。

2.5 远程控制

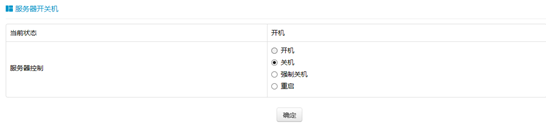

在导航树上选择”远程控制”，远程控制界面包含”控制台重定向(KVM)”、Serial Over LAN、服务器开关机、服务器定位四个界面，如下图所示。

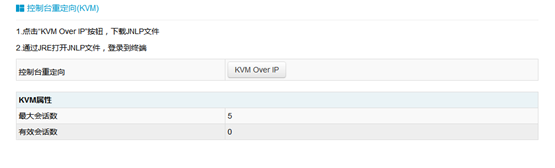

●控制台重定向(KVM)：弹出KVM控制台窗口。

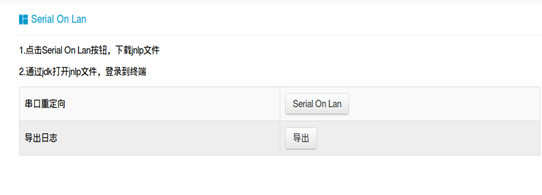

●Serial Over LAN：串口启动、关闭、重启服务器。

●服务器定位：点亮/关闭 定位灯。

2.6 电源和风扇

在导航树上选择”电源和风扇”，打开电源和风扇页面，电源和风扇页面包含电源监测、电源管理、风扇转速控制三个页面，如下图所示。

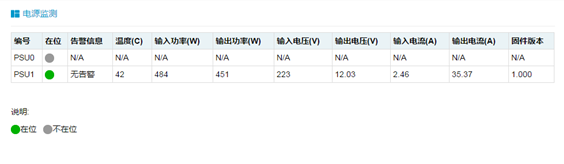

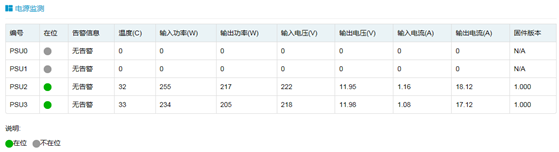

●电源监测：包含电源模块在位状态、告警状态、温度、输入功率、输出功率、输入电压、输出电压、输入电流、输出电流、电源模块固件版本信息。

●电源管理：包含电源模块在位状态、当前状态、主备模式切换功能。

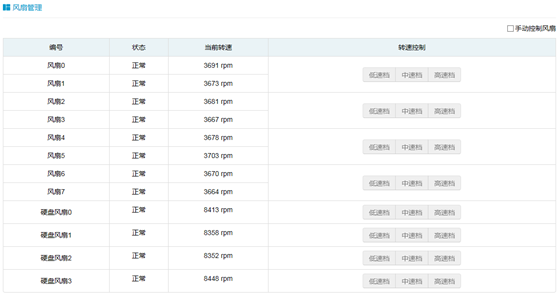

●风扇转速控制：包含风扇状态、当前转速信息，以及转速控制功能。注意：风扇转速控制包含如下几种转速档：

低速档：20%左右占空比

中速档：50%左右占空比

高速档：80%左右占空比

2.7 系统设置

在导航树上选择”系统设置”，打开系统设置页面，系统设置包含时间设置、”SMTP 设置”、、”告警管理”、”用户管理”、”服务设置”、”IP访问控制”、”NCSI扫描设置”、”网络配置” 等页面，如图所示。

NTP设置：设置BMC的时间，BMC的时间有两种方式：

从NTP服务器同步

手动设置时间

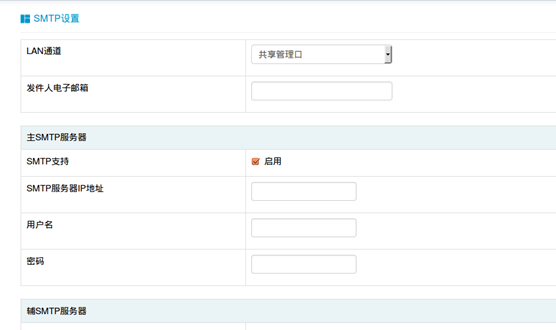

SMTP设置：设置告警相关的SMTP服务器信息。

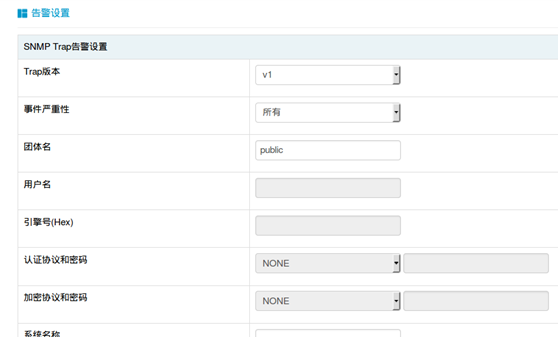

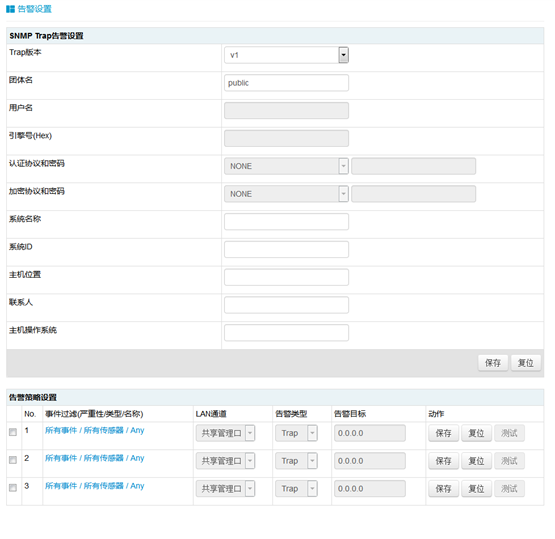

告警管理：设置BMC管理模块告警的事件过滤、告警目标等信息。

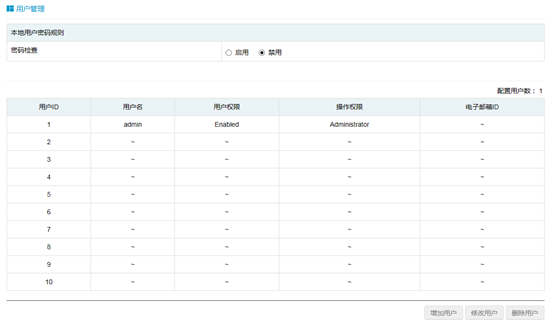

用户管理：对BMC的用户进行管理，包括添加用户、删除用户、修改密码；

网络配置：包含配置BMC的网络(静态设置IP、DHCP)、DNS设置、网络接口绑定功能。

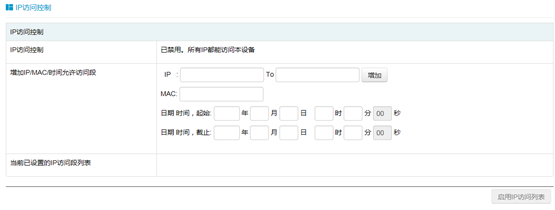

IP访问控制

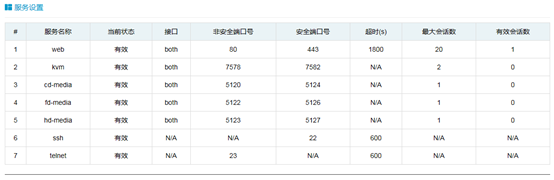

服务设置

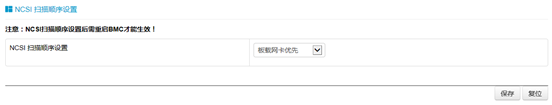

NCSI 扫描设置

2.8 日志

在导航树上选择”日志”，打开日志相关页面，包含”系统事件日志”、”用户事件日志”、”黑盒日志”、”事件日志设置”，”一键收集日志”五个页面，如图所示。

系统事件日志：显示服务器产生各种事件日志，支持导出与清除日志。

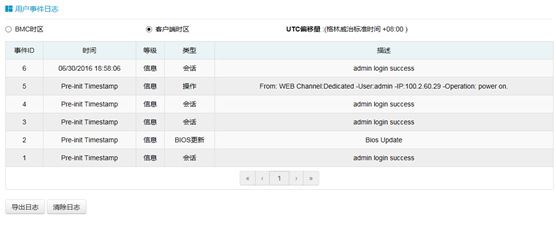

用户事件日志：显示用户产生各种事件日志，支持导出与清除日志。

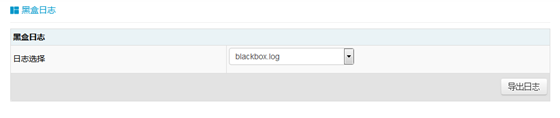

黑盒日志：用于导入故障日志记录。

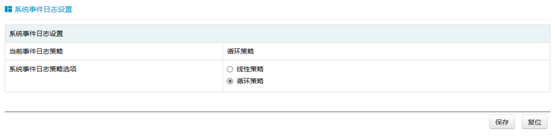

事件日志设置：设置BMC日志存储策略：

线性策略：日志存储满后会清除重新记录

循环策略：日志记录满后会循环记录。

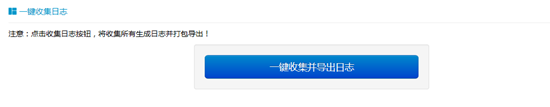

一键收集日志：收集并打包导出当前生成所有日志。

2.9 故障诊断

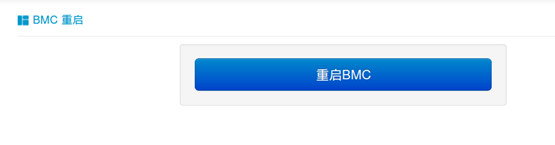

BMC重启：重启BMC管理模块(只重启BMC芯片，不会重启操作系统)

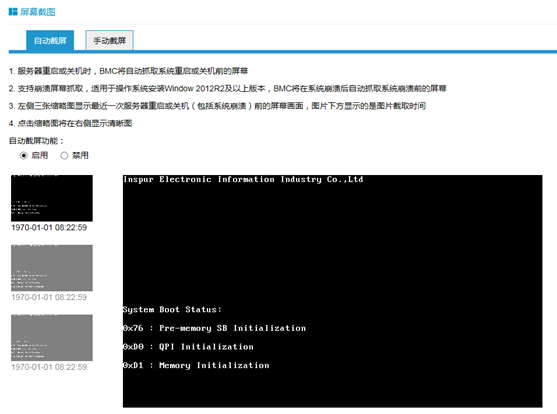

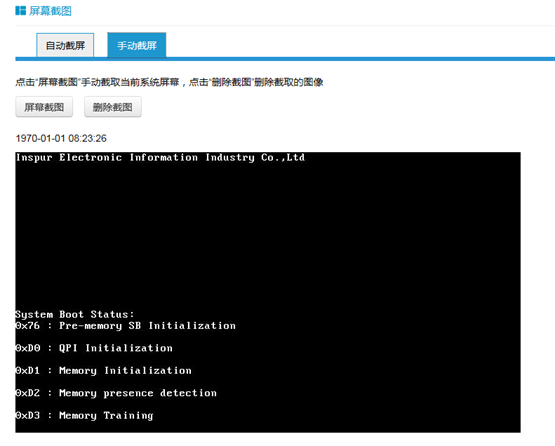

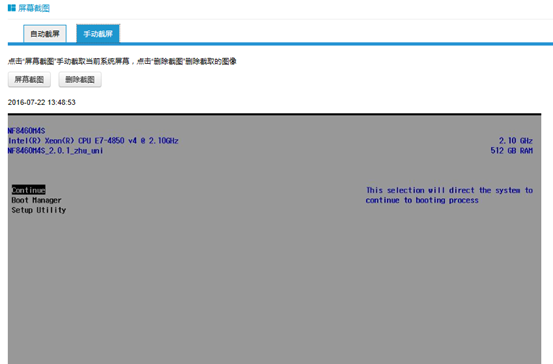

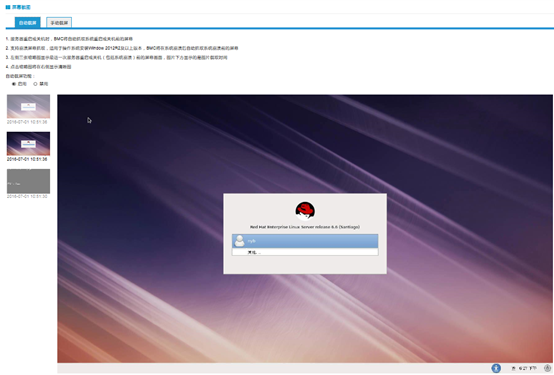

屏幕截图：支持自动截屏和手工截屏。

2.10 系统维护

在导航树上选择”系统维护”，打开系统维护页面，系统维护页面包含”BMC固件更新”、”BIOS固件更新”、”CPLD更新”、”OLED更新”、”恢复出厂设置”五个页面。如图所示。

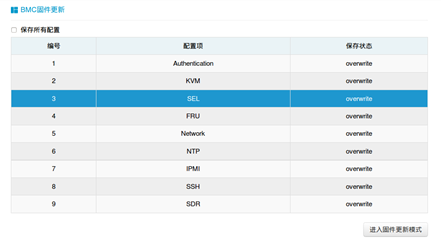

BMC固件更新：通过BMC Web界面对BMC FW进行更新；

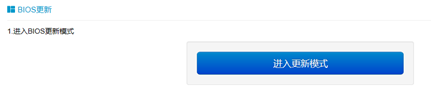

BIOS固件更新：通过BMC Web界面对BIOS进行更新；

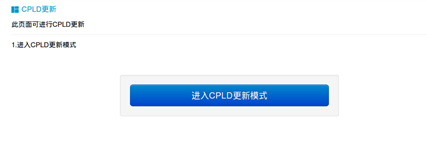

CPLD更新：更新CPLD；

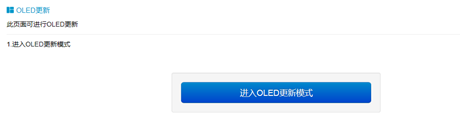

OLED更新：更新OLED；

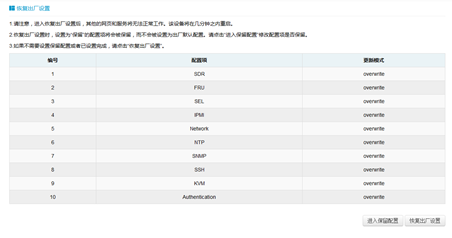

恢复出厂设置：恢复BMC的配置到出厂时状态；
