UML图绘制-----类图的画法(一)类图的简单基础

一.UML图绘制-----类图的概念

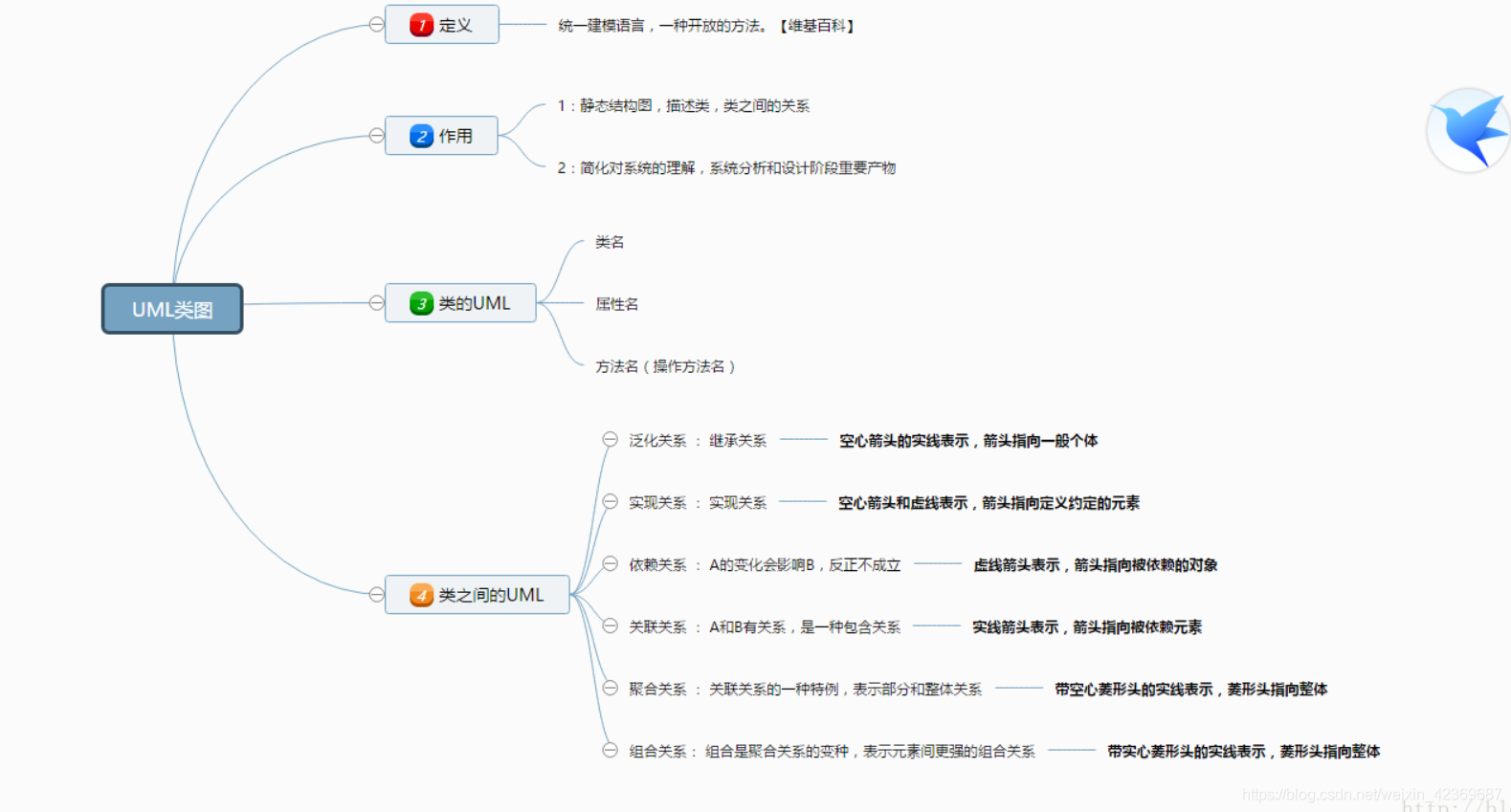

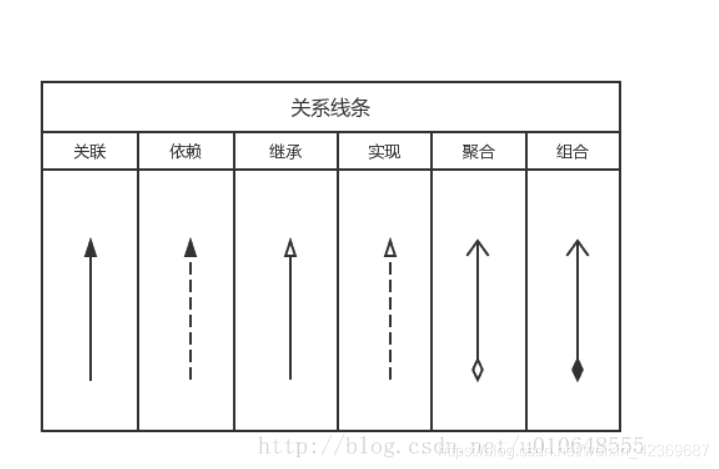

二.类图的介绍和分析

三.类图的画法

代码演示：

public  class    Person {

    public String  name;

    protected int  age;

    private String accommodation = "Earth";//住所

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }

    public int getAge() {
        return age;
    }

    public void setAge(int age) {
        this.age = age;
    }

    public String getAccommodation() {
        return accommodation;
    }

    public void setAccommodation(String accommodation) {
        this.accommodation = accommodation;
    }
}

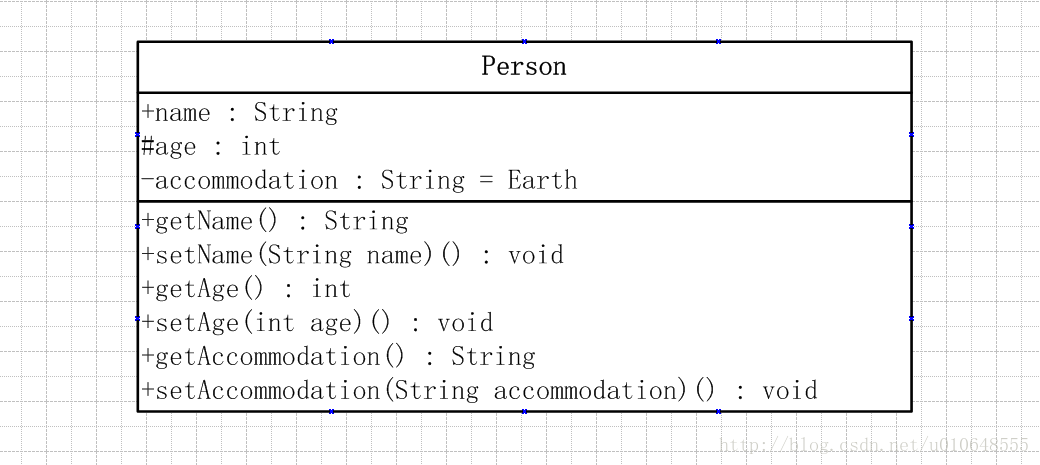

类图：

如上这个类图，Person类有三部分组成，分别是类名、属性和操作方法，下面一一进行介绍：

类名：
就是Java类的名字， 如果是类是抽象类则类名显示为斜体！ 其他地方不做改动。

Person

属性名：
就是java中的成员变量，一个类可以零到多个属性，java中属性（成员变量）的修饰符，类型和默认值都可以在UML中体现出来。通常用的表达式如下：

可见性 名称：类型[=默认值]

在Java中可见性分为三类，分别是public、private和protected，在类图分别用+、-和#表示；

名称为属性的名称；

类型在java中有八种基本的数据类型（byte、short、 int、long、 float、 double、 char、 boolean）及String和一些自定义的类型。默认值如变量 accommodation 有初始值为 Earth！

操作方法
在java中类的操作方法也是有个通用的表达式如下：
可见性 名称（[参数列表：参数1，参数2]）：返回类型[：void]

可见性如上名称表达式的介绍，名称就是方法名，参数列表是可选的项，多参数的话参数直接用英文逗号隔开；返回值也是个可选项，返回值类型可以说基本的数据类型、用户自定义类型和void。如果是构造方法，则无返回类型！
