UML图绘制 -- 类图

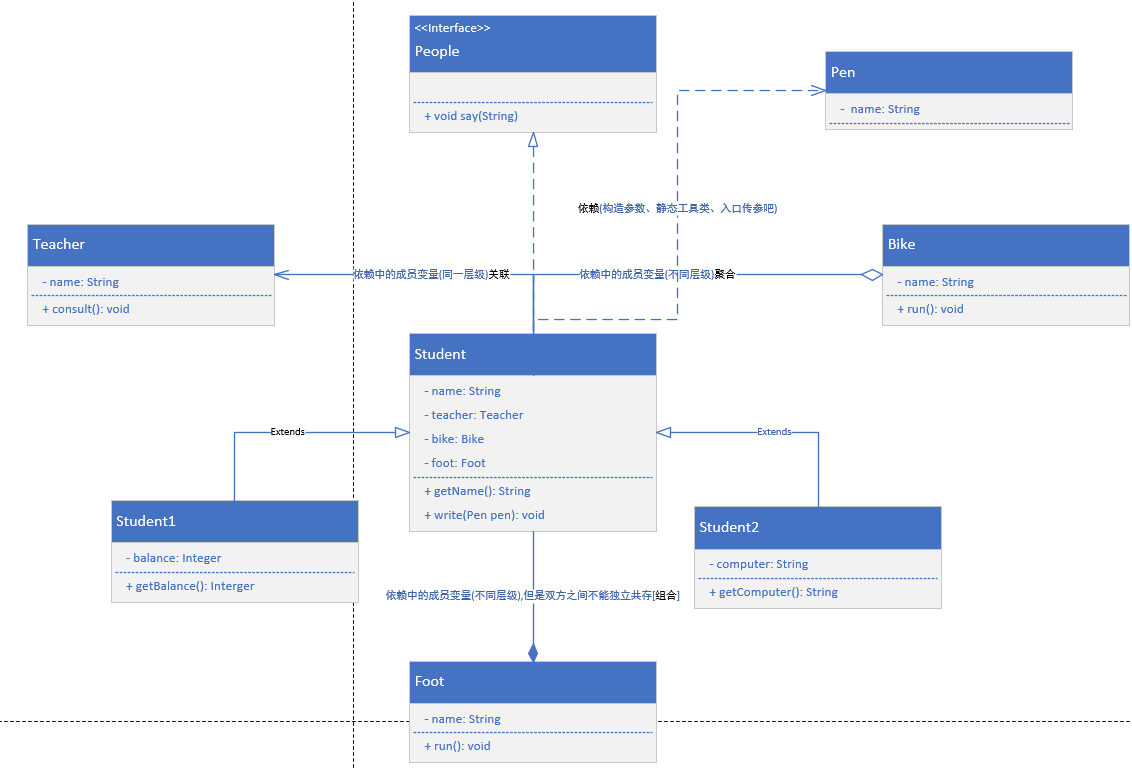

 总结：

1.类图的画法

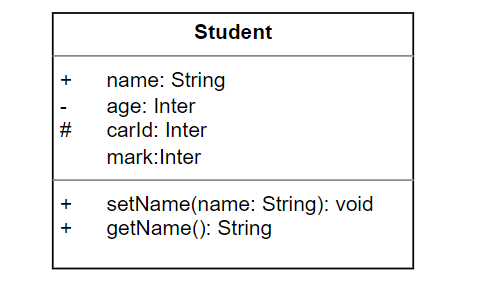

类

整体是个矩形，第一层类名，第二层属性，第三层方法。

• +  ：public
• -   :  private
• #  :  protected
• 空格: 默认的default

 对应的类写法。

public class Student {
    public String name;
    public Integer age;
    protected Integer cardId;
    Integer mark;


    public void setName(String name) {
        this.name = name;
    }

    public String getName() {
        return name;
    }
}

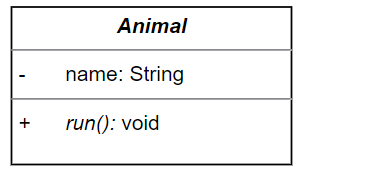

抽象类

对比类，就是第1层类名和第3层 方法名用斜体表示。

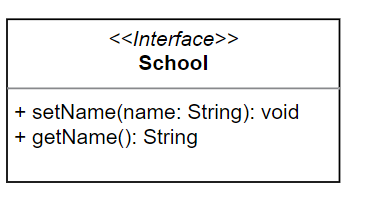

接口

顶层多了<<interface>>字段，其余好像没啥区别了。

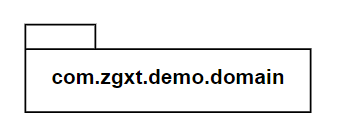

 包

里面就是对应包的名字。

对应java写法。

package com.zgxt.demo.domain;

public class Student {

}

 2.类图的关系

如果说,类图为了表现java中的类、接口等属性方法，那么类图的关系就代表java中中类、接口之间的关系。

 泛化关系

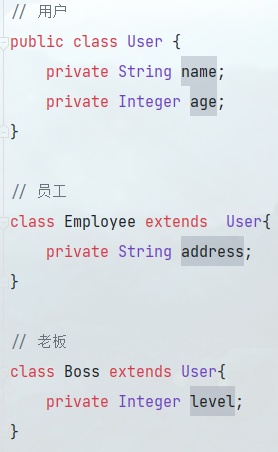

泛化就是Java中的继承。

表示图形：实线 + 空心三角

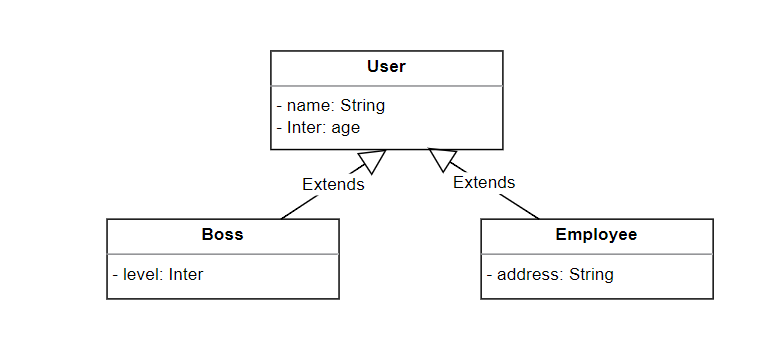

 对应的类关系图。



 实现关系

实现就是java中的实现。

 表示图形：虚线 + 空心三角。

 依赖关系

如果一个类失去一个类代码无法编译，那么说这个类依赖于这个类。

具体表现为：成员变量、局部变量、方法形参，方法返回值。

 表示图形：虚线箭头。

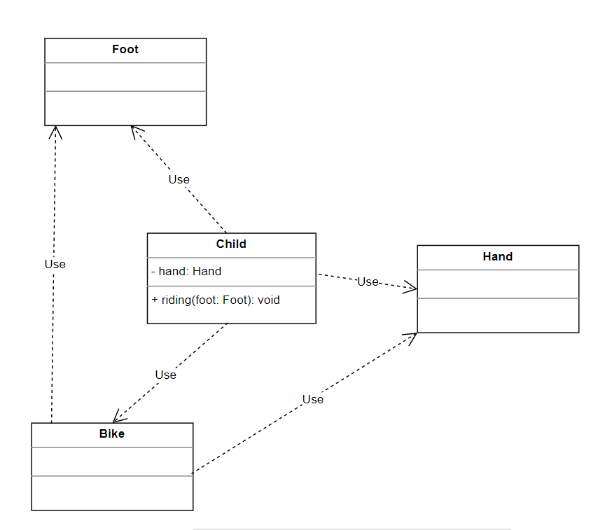

 对应的类关系。

// 小孩
class Child{
    private Hand hand; // 依赖关系:成员变量也成为关联

    public void riding(Foot foot){ // 方法形参
        Bike bike = new Bike(hand,foot); // 局部变量
    }
}

关联关系

2个类依赖关系，并且是依赖中的成员变量，则存在关联关系。

而且再细分，感觉跟MySQL中的外键约束,表设计有异曲同工之妙。

MySQL FOREIGN KEY 外键约束 (w3schools.cn)

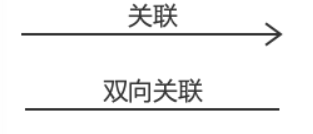

 表示图形：实线箭头、横线箭头。

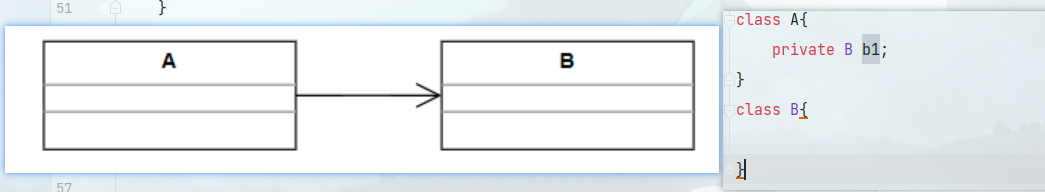

单向关联

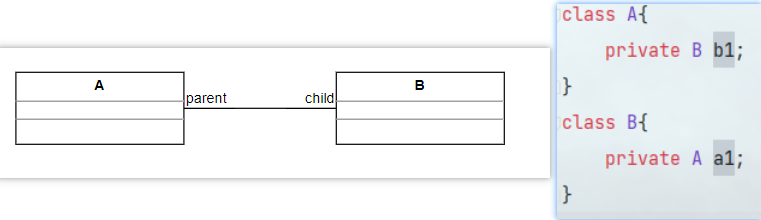

 双向关联

 聚合

是在依赖的及基础上(成员变量)，但是和关联表现的层级不同，关联表示同层级之间，而聚合表示整体和部分层级之间。

另外: 整体和部分之间可以相互独立存在。

如: 一个公司由老板和员工组成。那么公司和员工关系就是聚合。而老板和员工的关系就是关联。

 表示图形:空心菱形 + 箭头。

代码：一个Computer类需要Boss类和Employee类，聚合。

而Employee类中的businessTrip[出差]() 方法需要Boss的同意，这就是关联。

// 聚合和关联
class Computer{
    private Boss boss; // 聚合
    private Employee employee; // 聚合
}

class Boss{

}

class Employee{
    private Boss boss; // 关联
    public boolean businessTrip(){
        // boss同意 return true
        // boss不同意 return false
    }
}

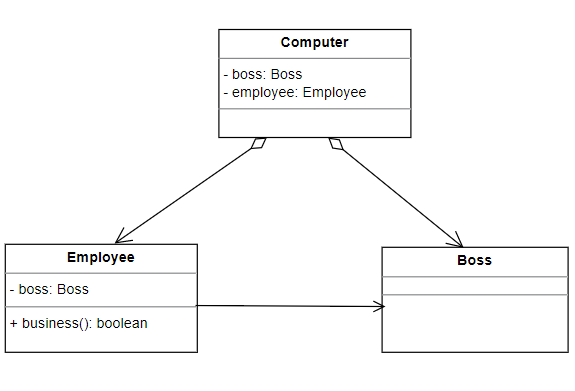

对应的图形

组合

区别与聚合，组合的整体和部分之间不能独立存在。

如: 人由手、脚、头等身体部位组成，但是手离开人、人离开手都不能做相应的方法。

表示图形: 实心菱形 + 实线箭头。

这个我就不画了。
