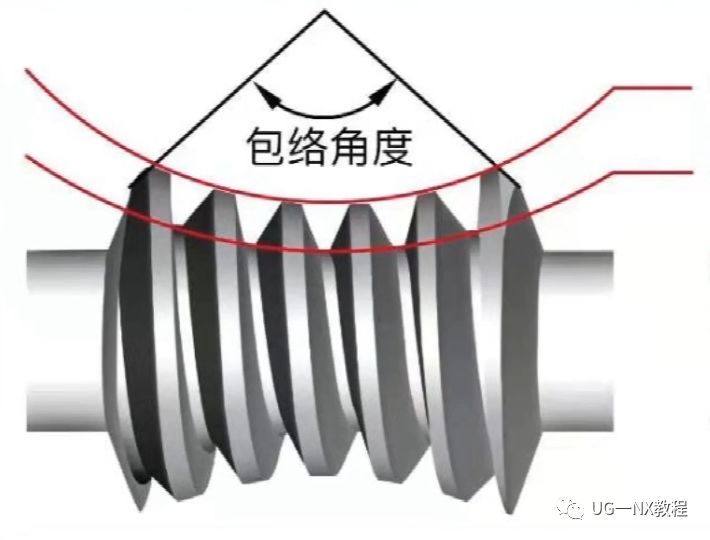

    前几天，有小伙伴拿来这个蜗杆图问我这个蜗杆不知道该怎么画，今天就来教教大家蜗杆的一个绘制思路。

    一般来说，蜗杆都有严格的参数控制，今天就是对着上图随便画画，学习下建模思路！

UG画蜗杆

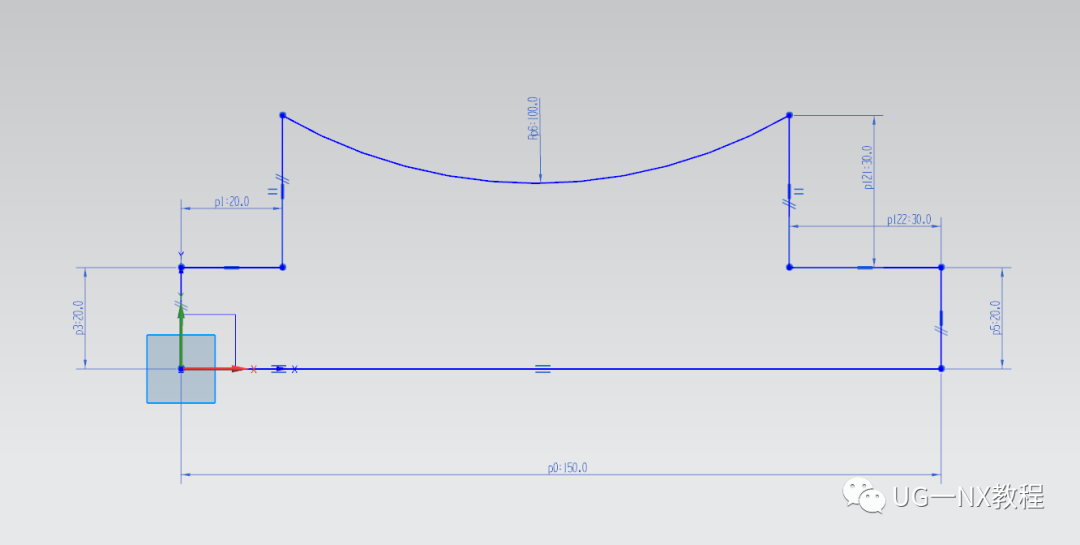

  1 首先绘制草图如下

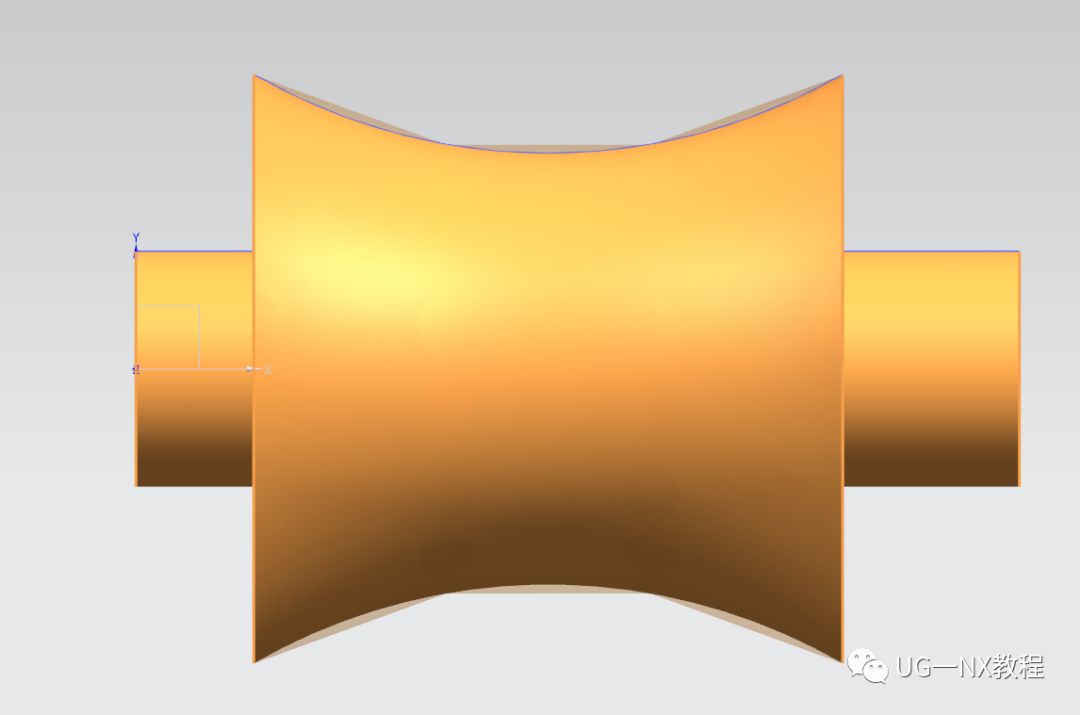

  2 绕X轴进行旋转

  3 继续绘制草图，做螺旋线的脊线和规律曲线

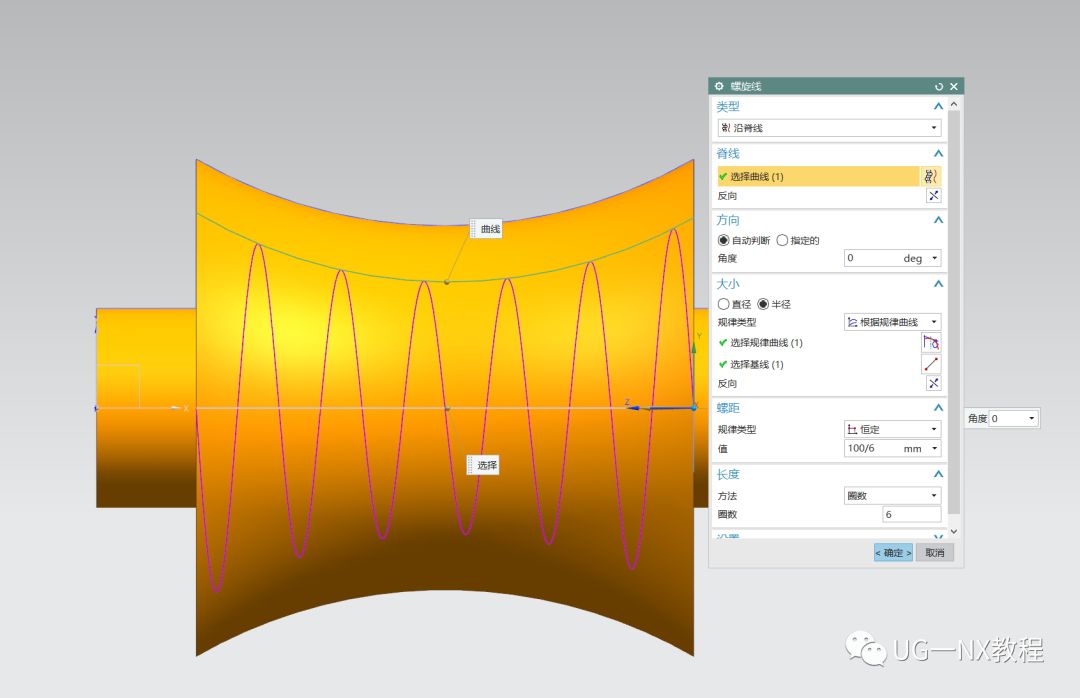

  4 绘制螺旋线，圈数为6，螺距为100/6,脊线和规律曲线选好。

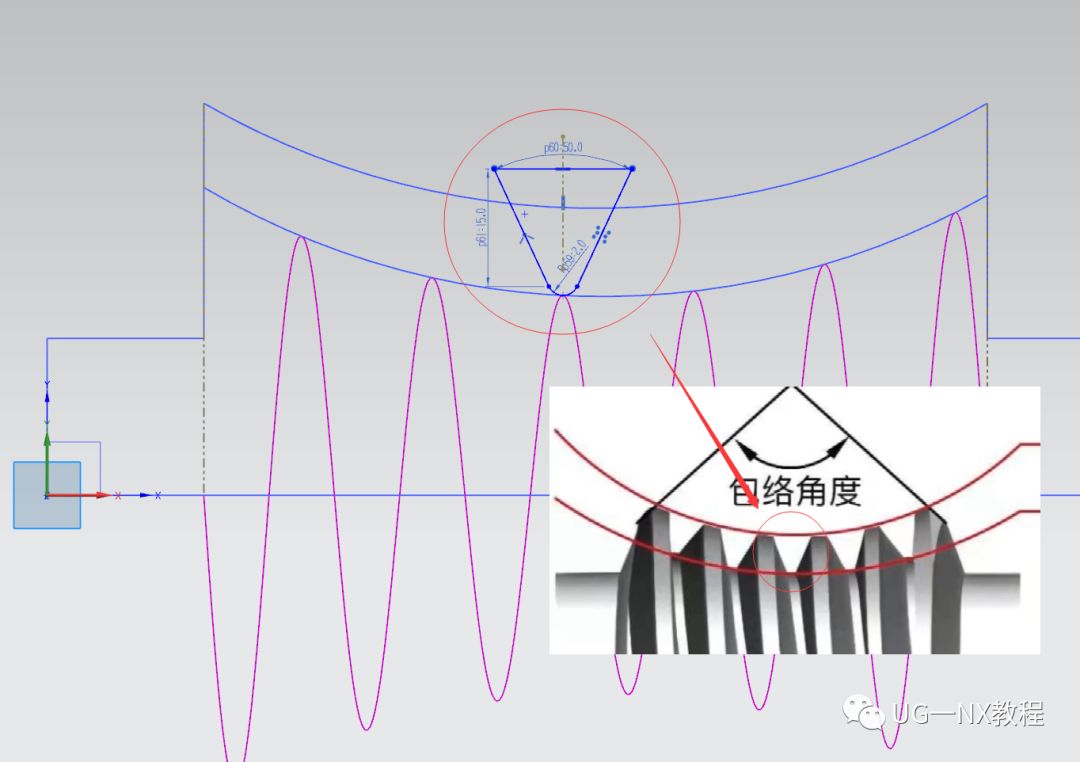

  5 接下来做扫掠的截面曲线，绘制草图，这里的草图参数是自己随意设置的，

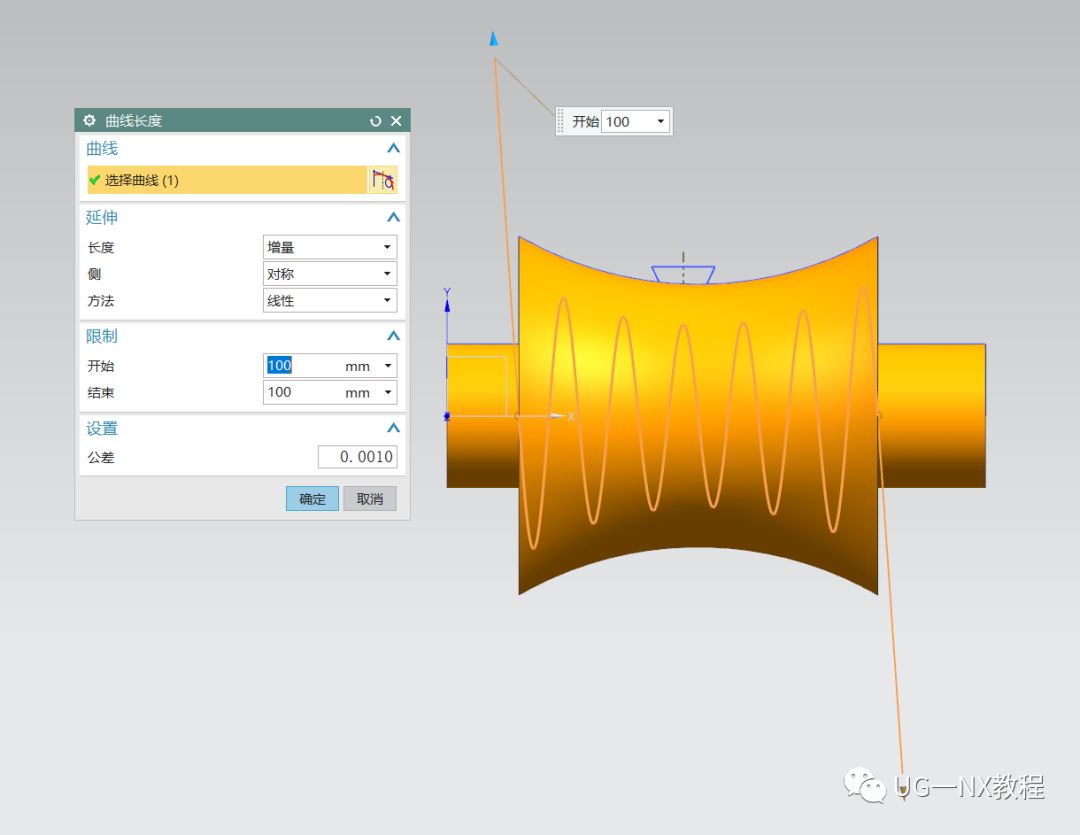

  6 使用“曲线长度”延长下螺旋线，方便扫掠后修剪

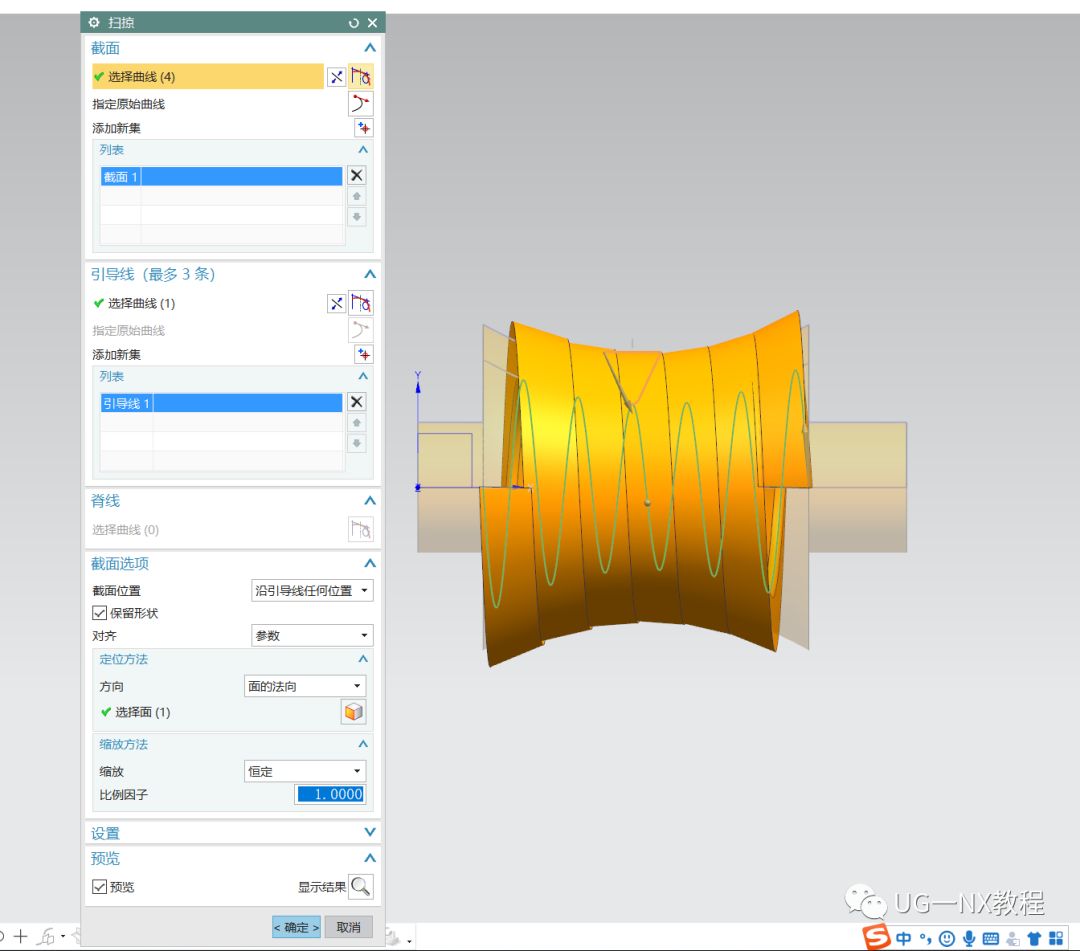

  7 进行扫掠，选择截面草图，引导线为螺旋线，方向为面的法向，

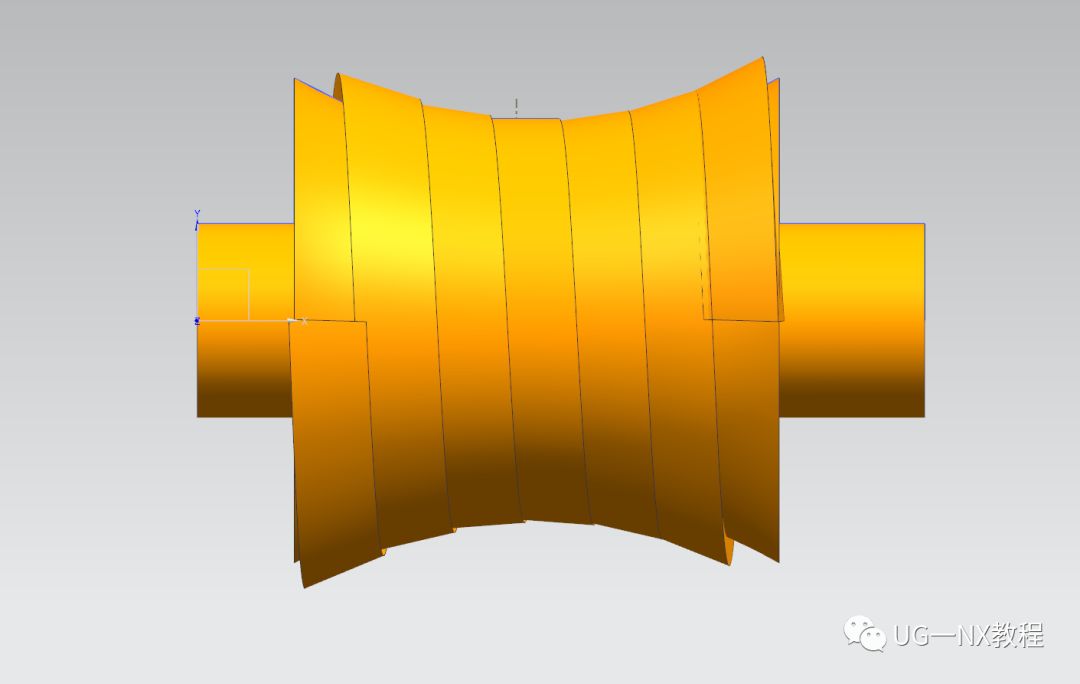

扫掠后

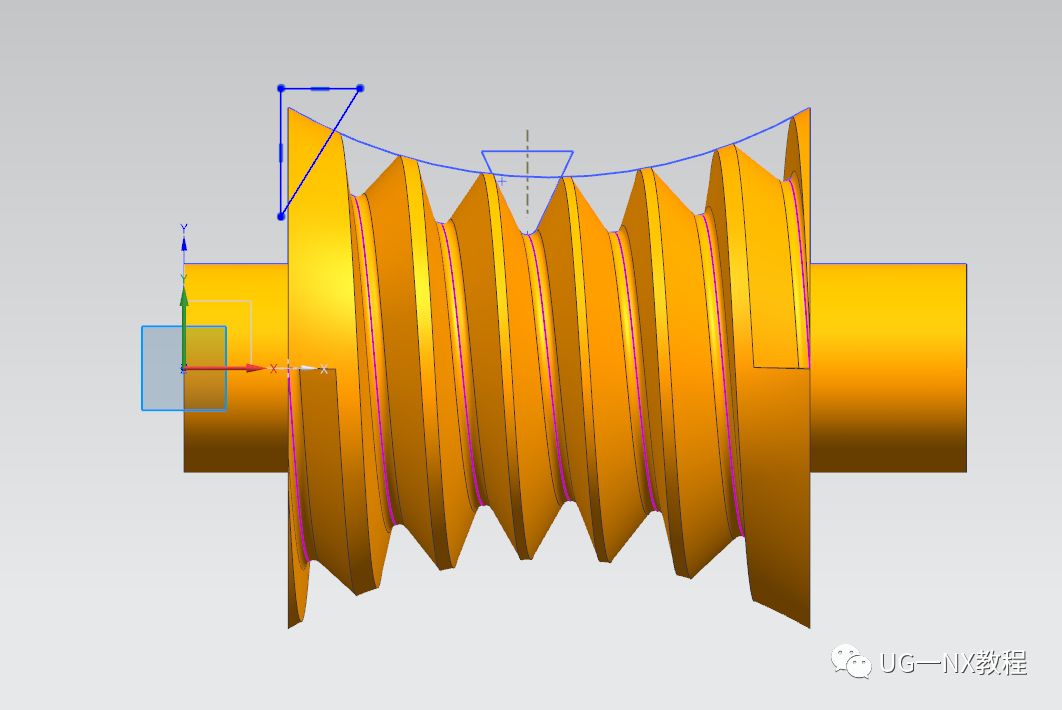

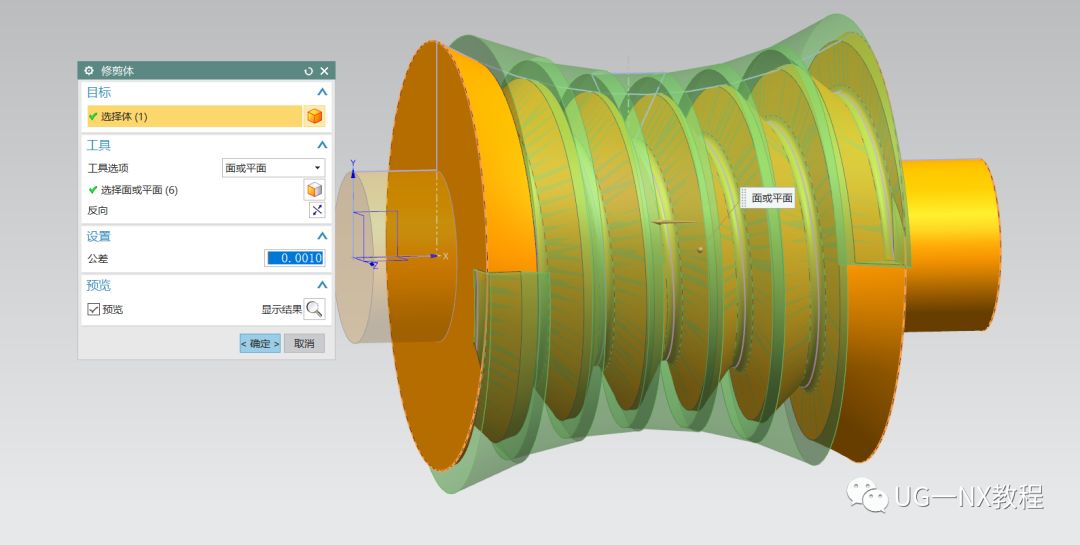

  8 使用修剪体，然后隐藏扫掠

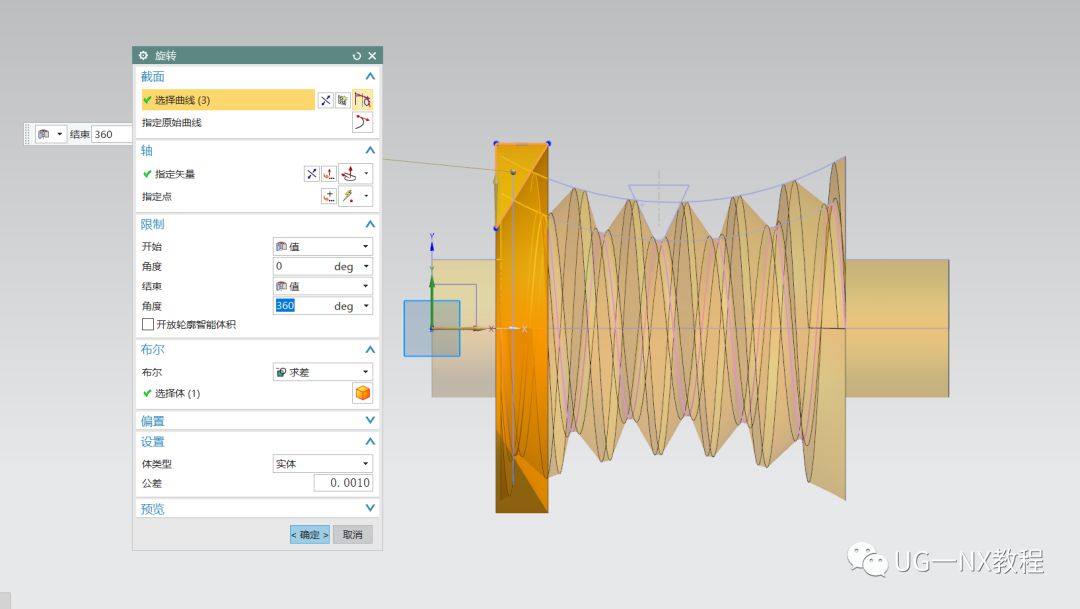

  9 绘制草图，然后旋转求差

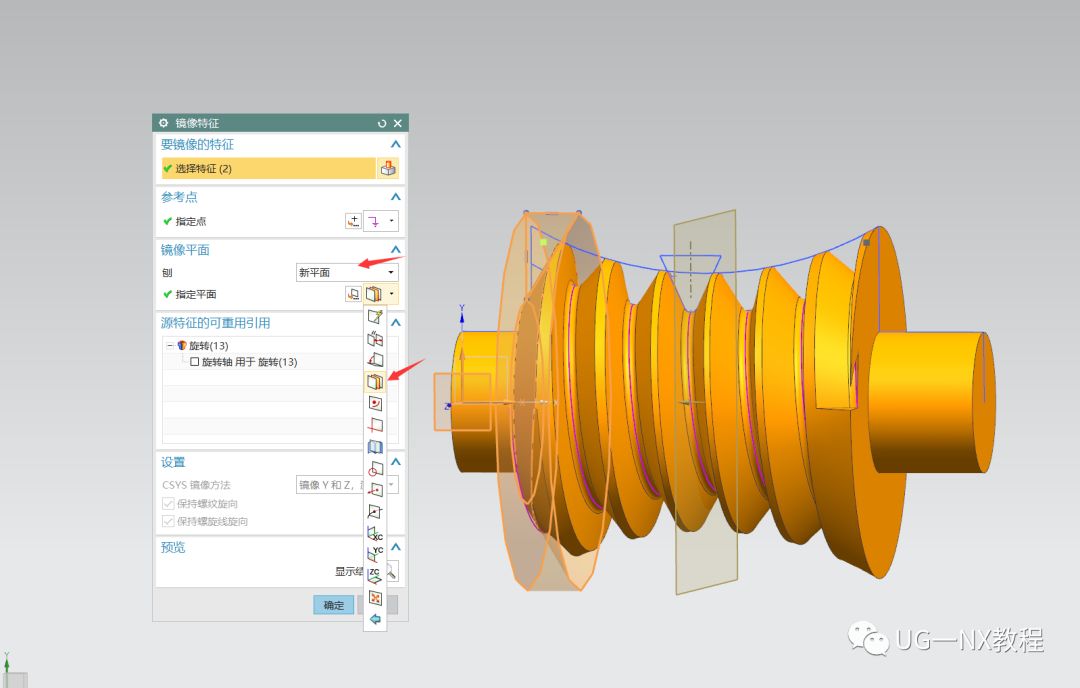

  10 镜像特征，特征选择草图和旋转体，选好平面如图所示。点击确定

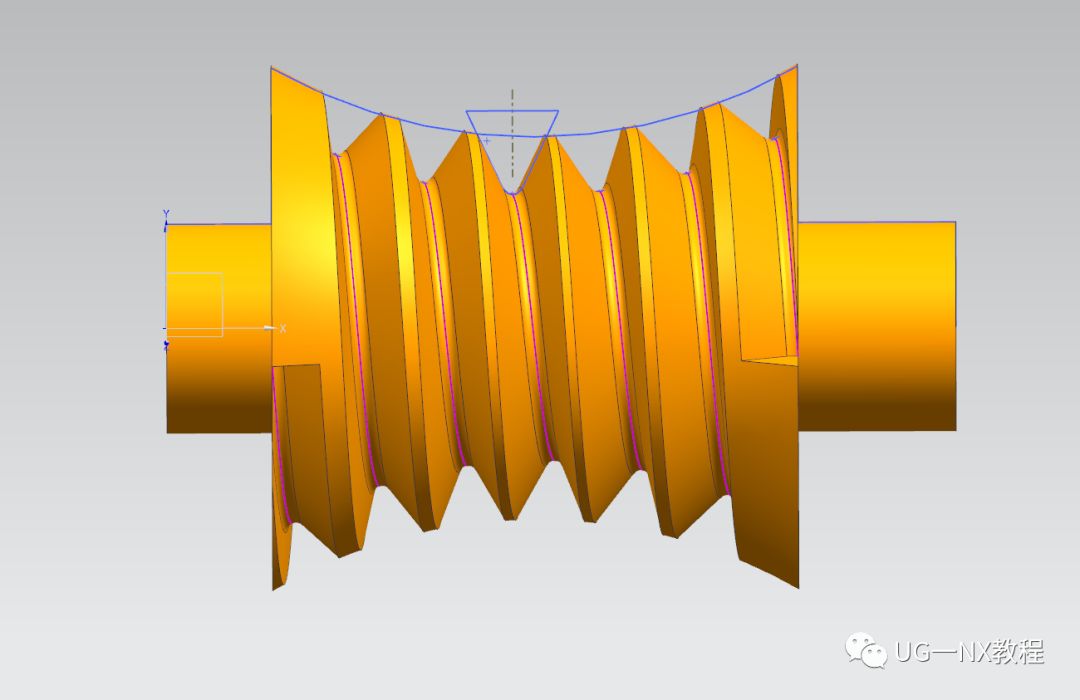

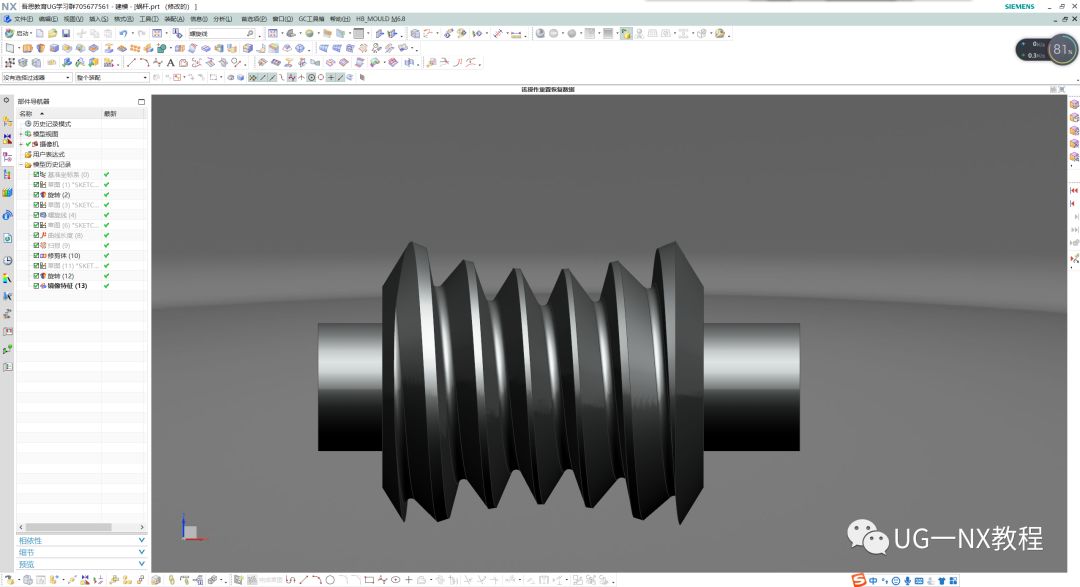

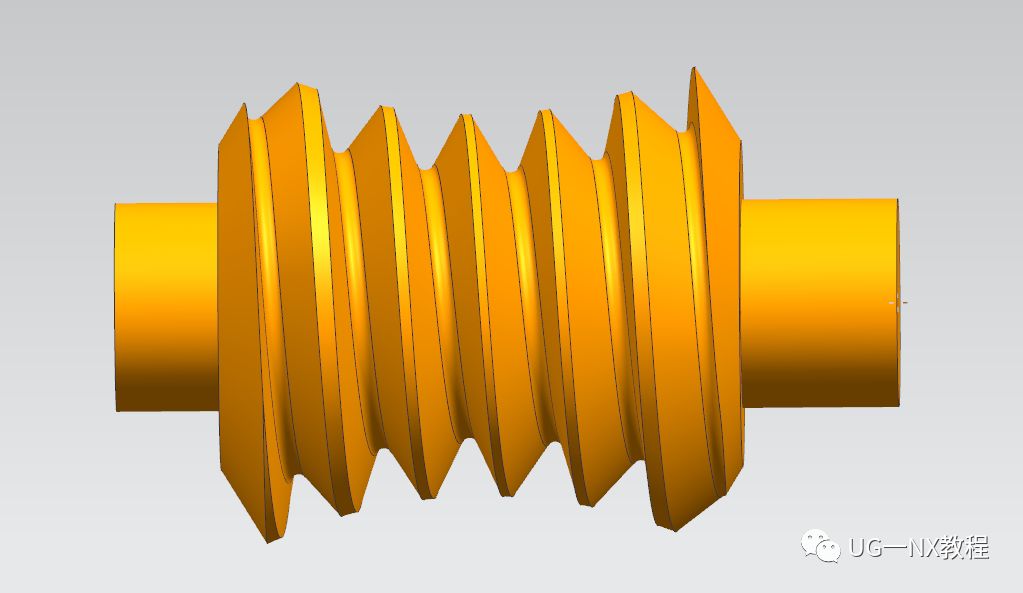

  完成
