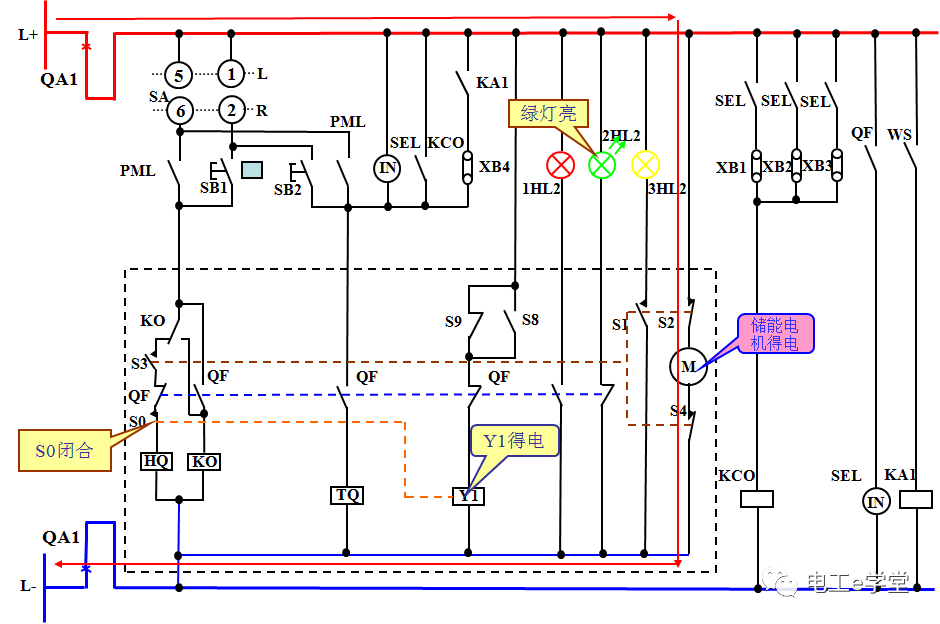

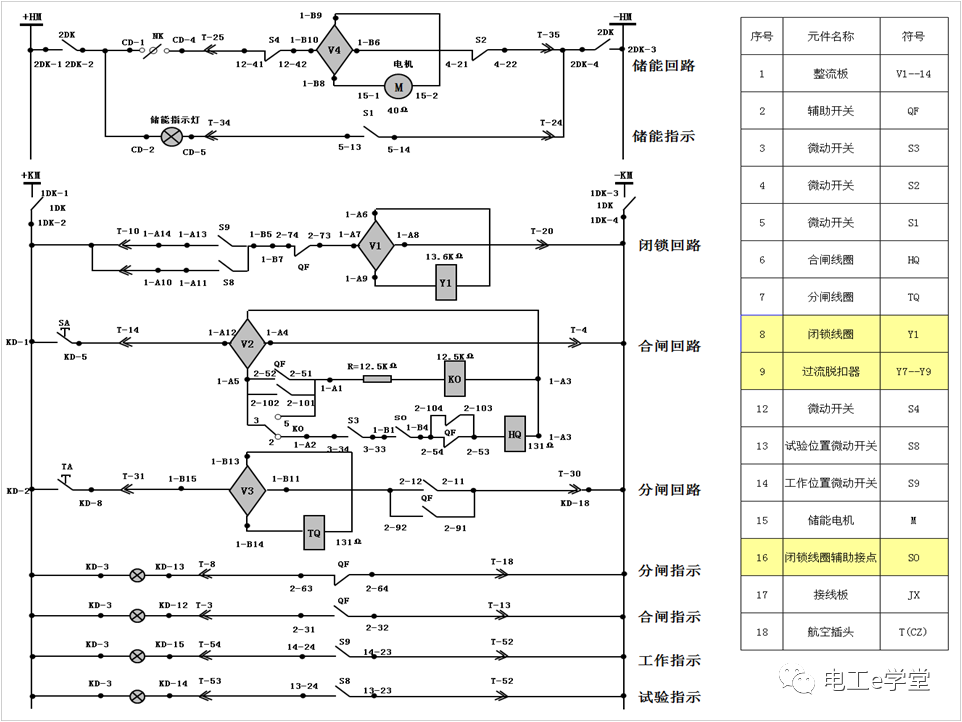

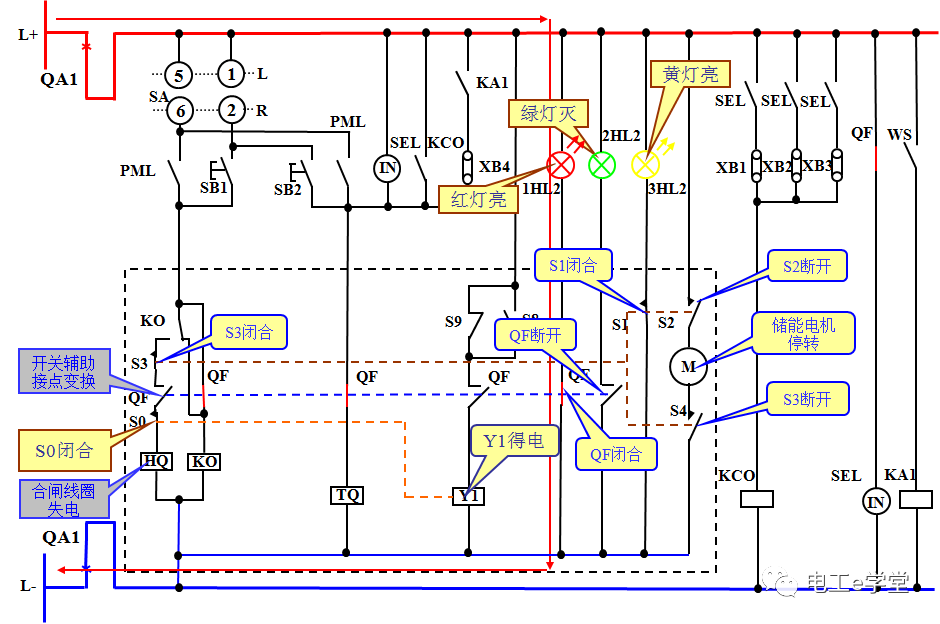

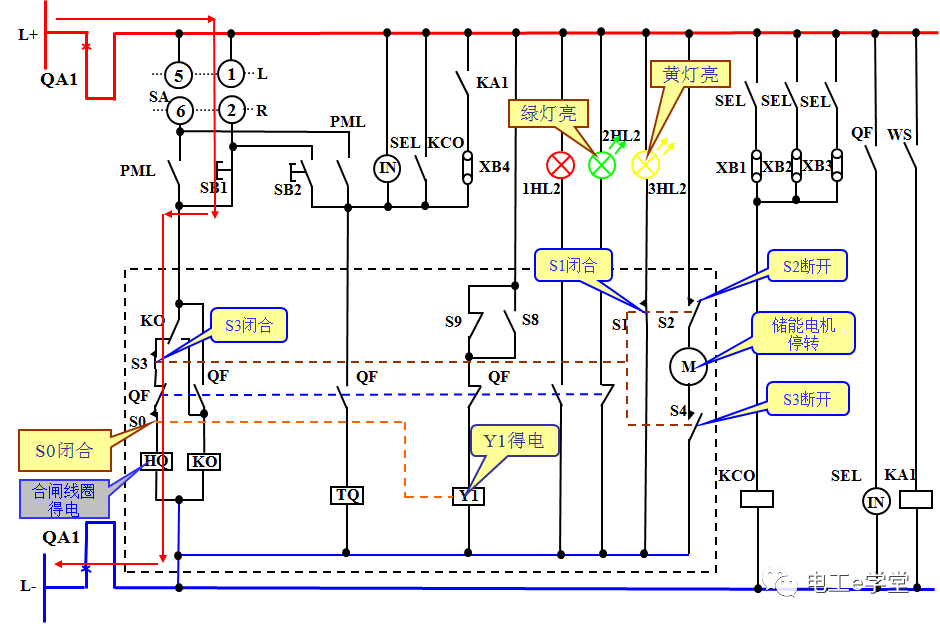

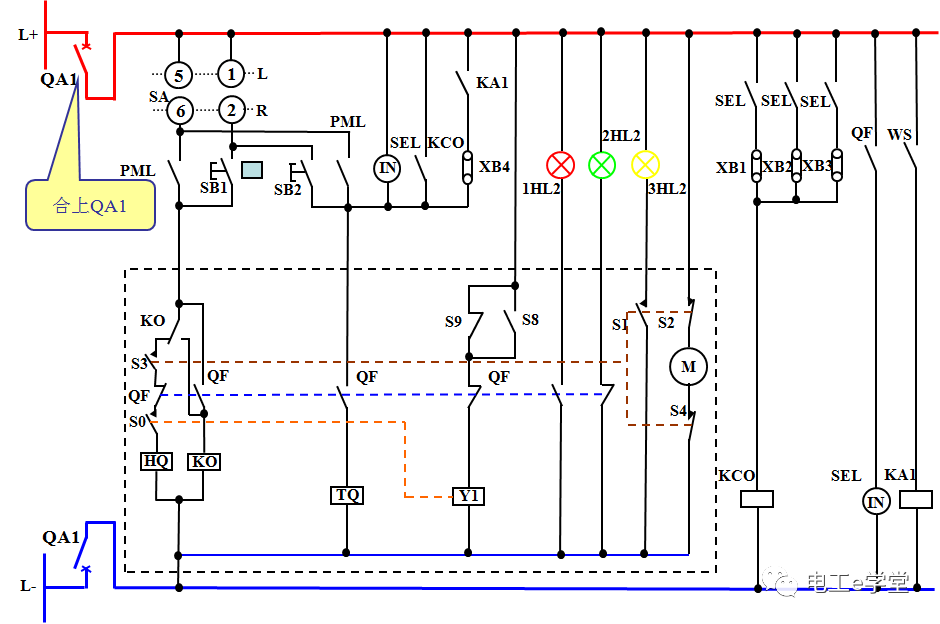

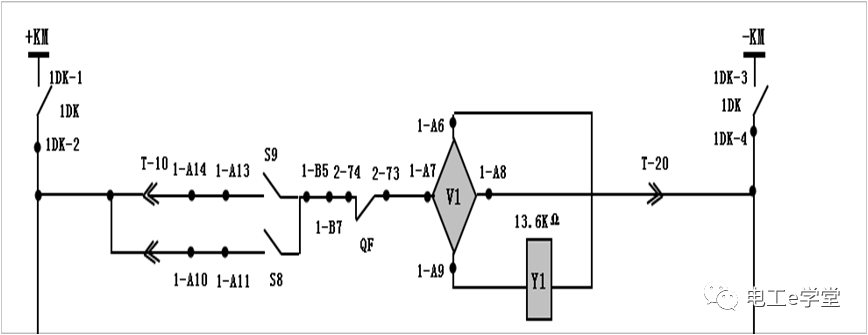

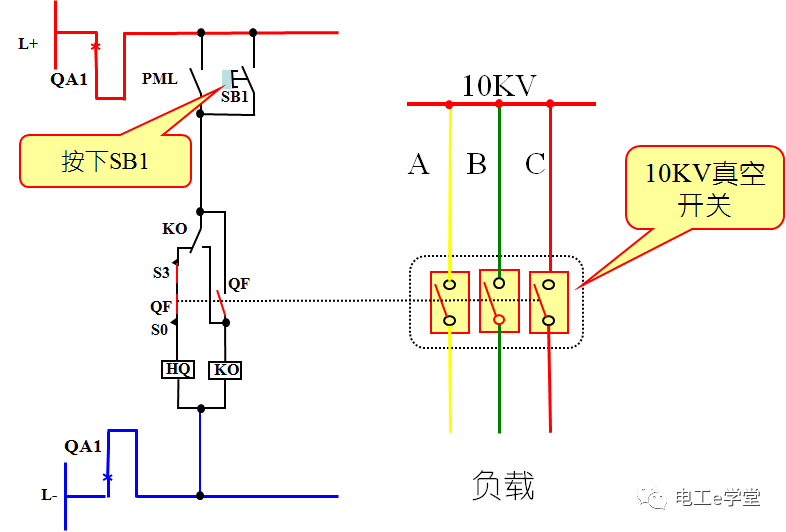

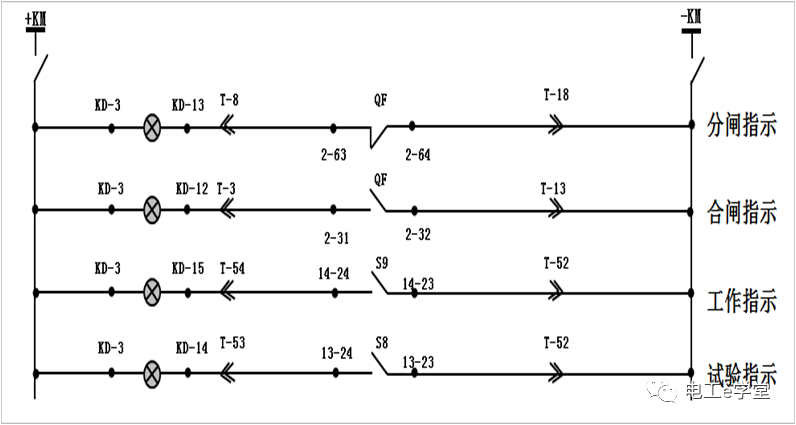

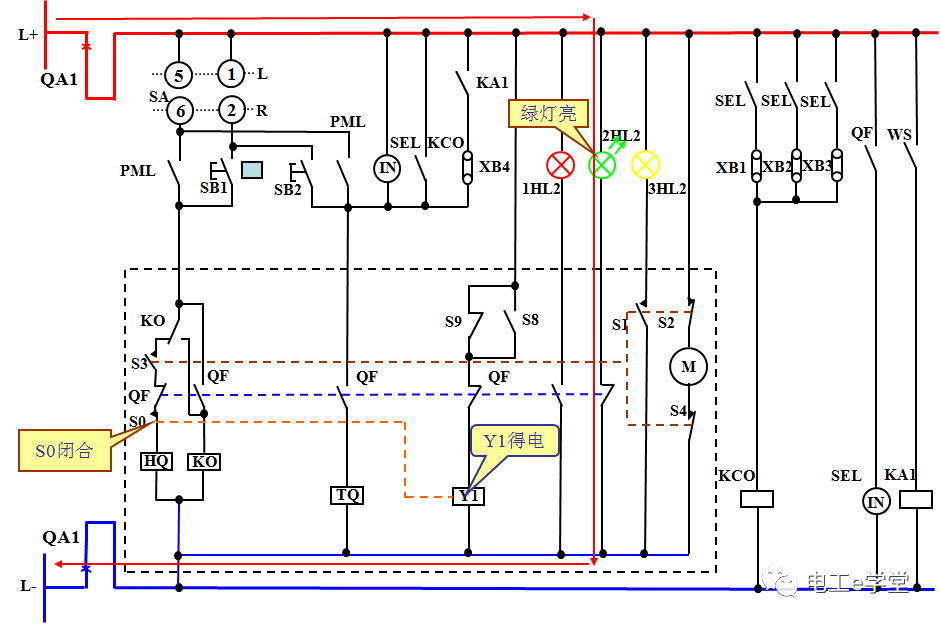

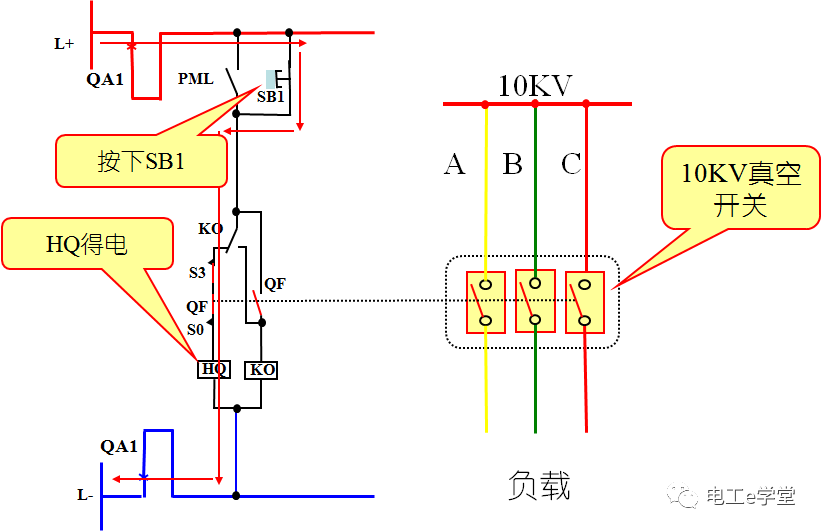

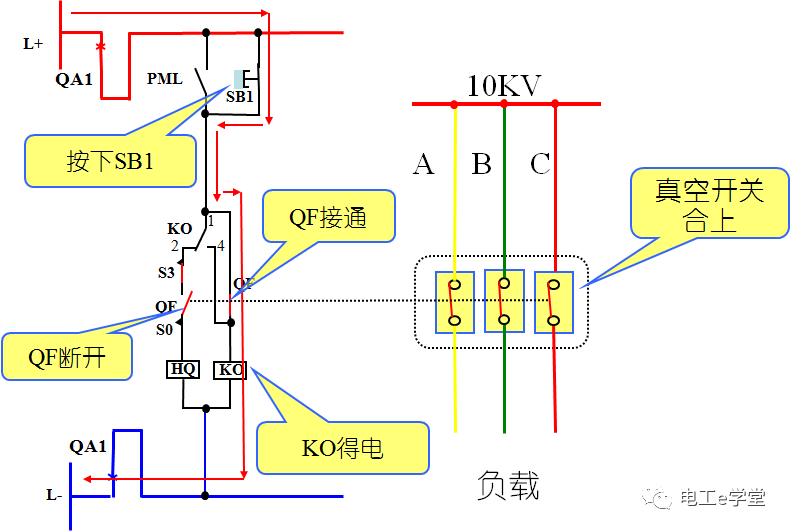

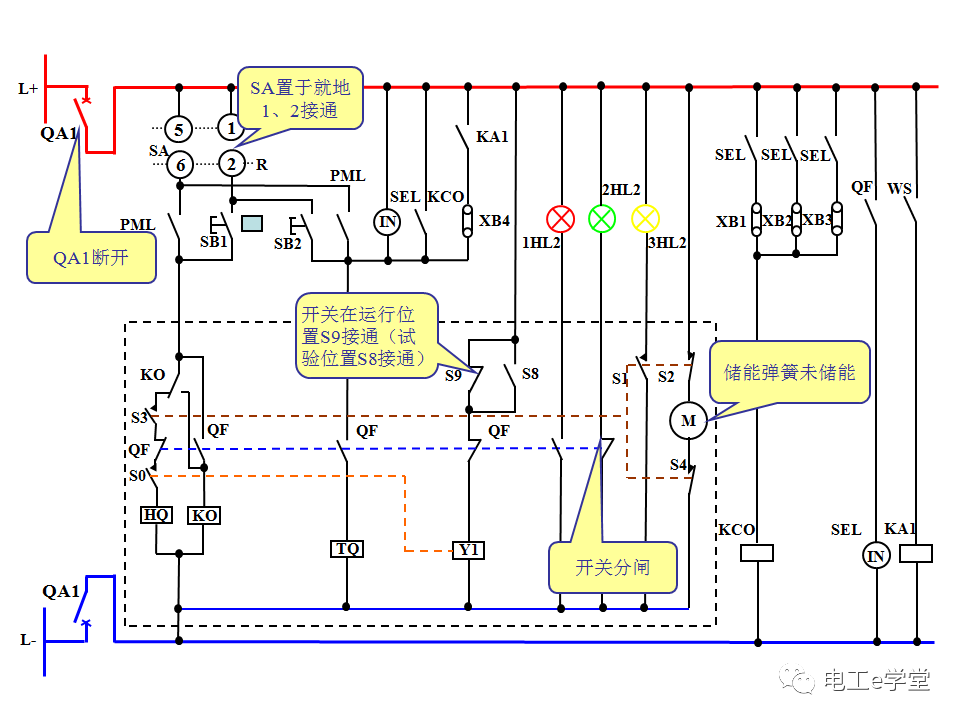

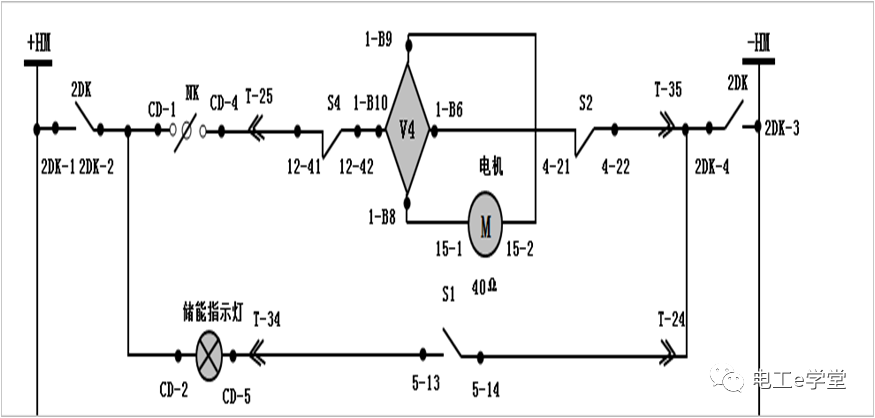

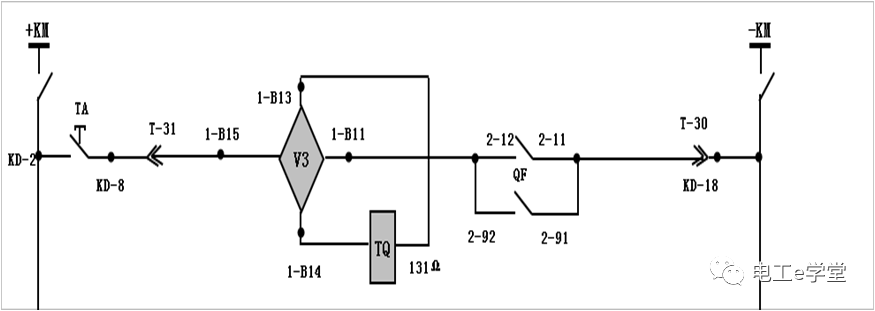

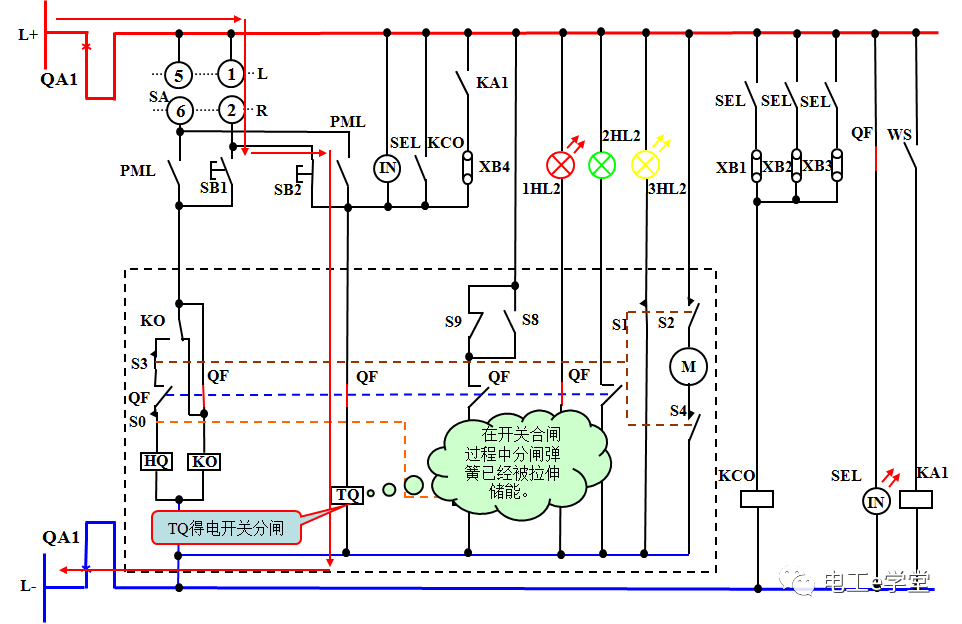

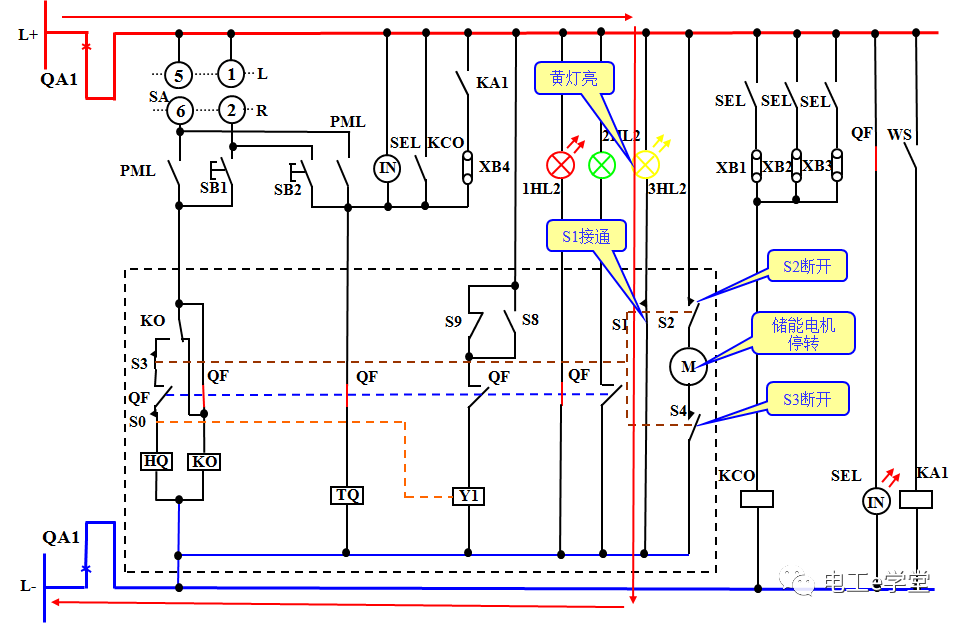

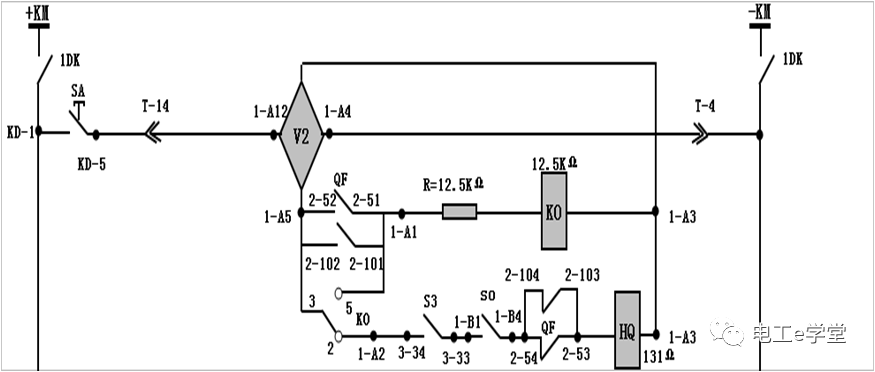

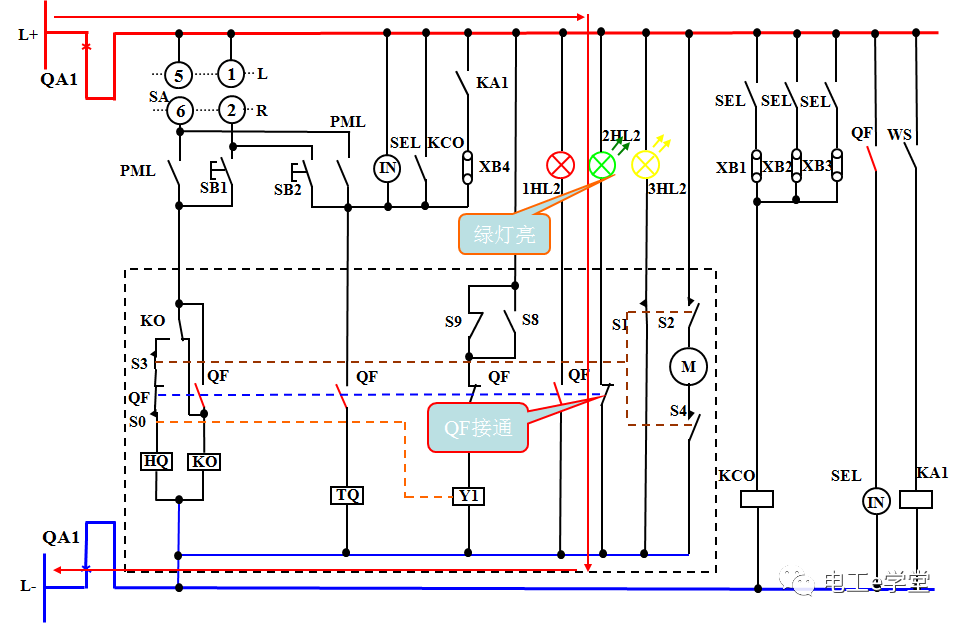

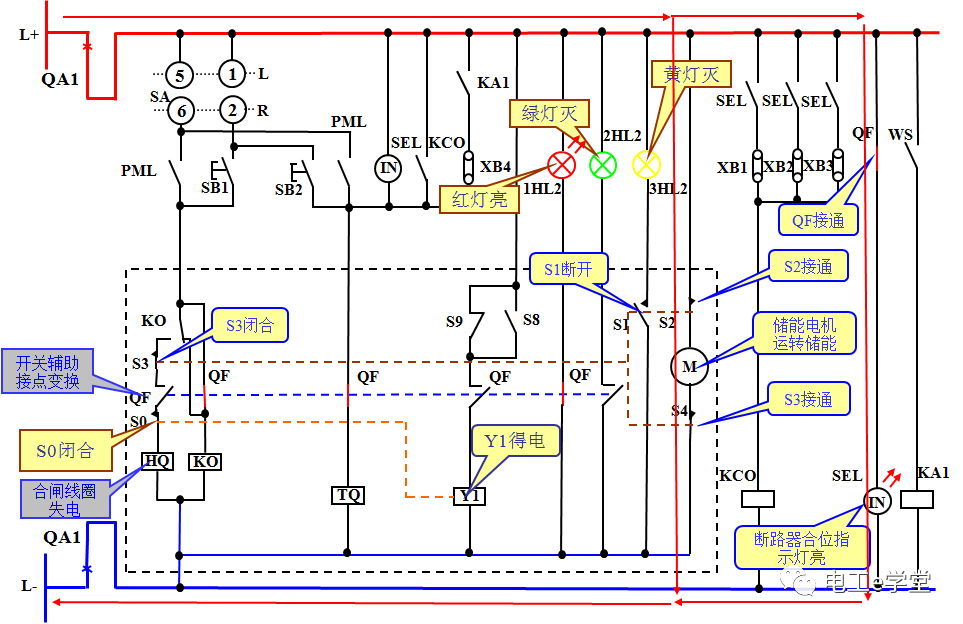

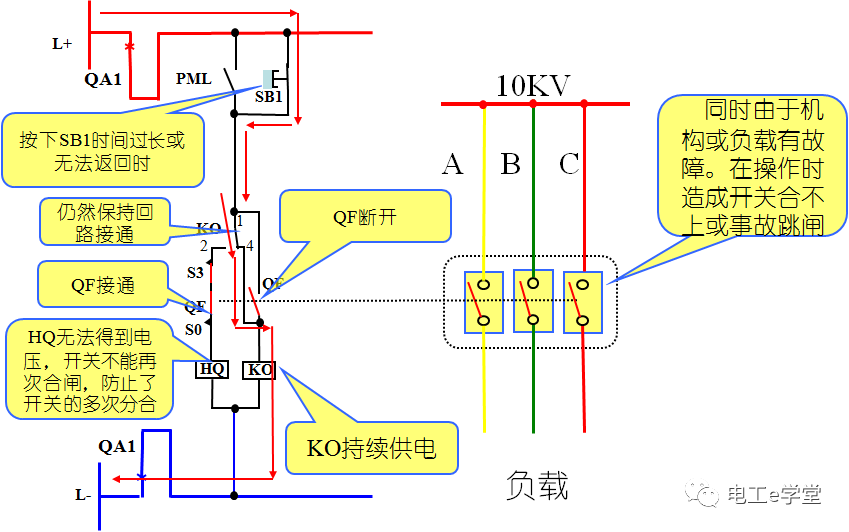

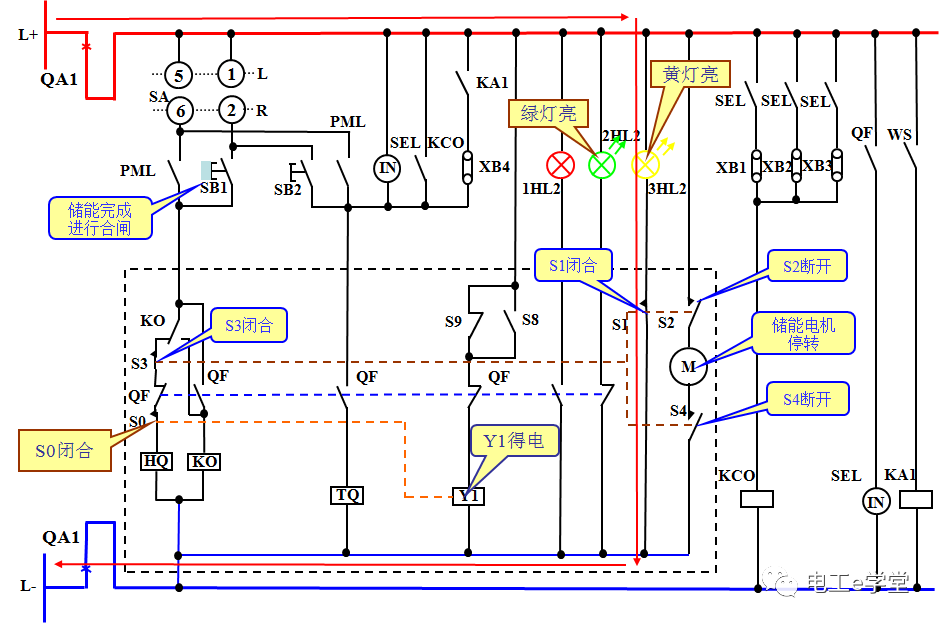

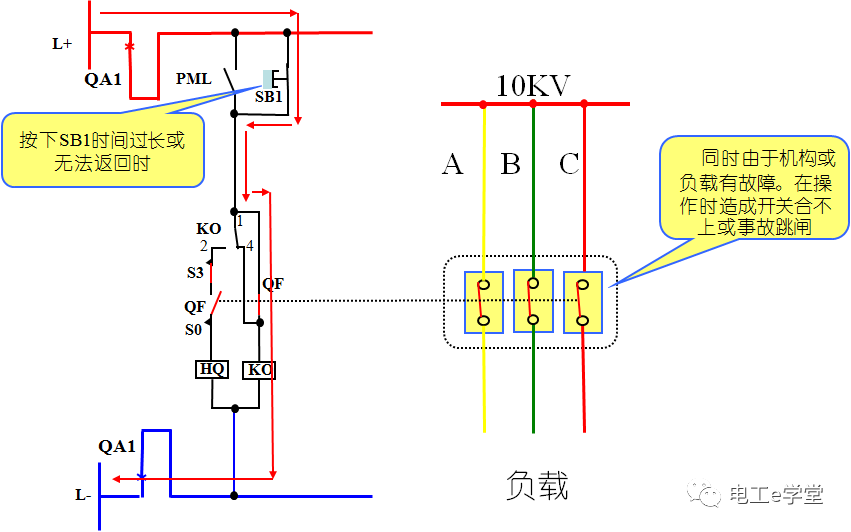

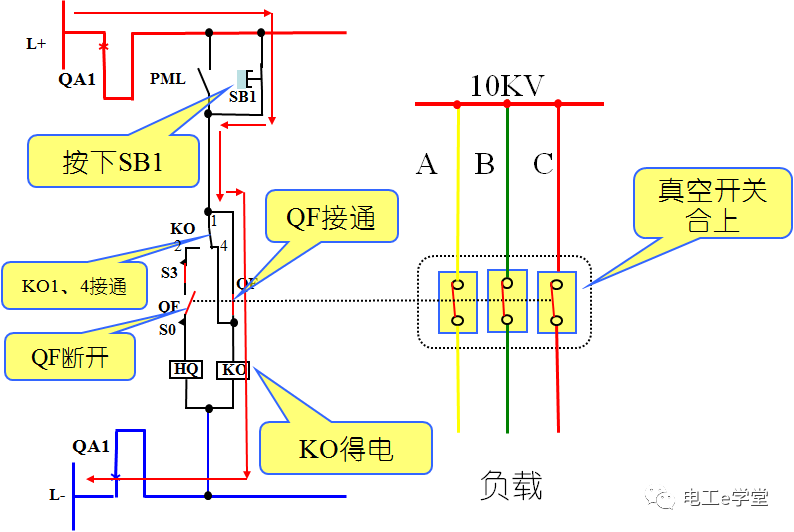

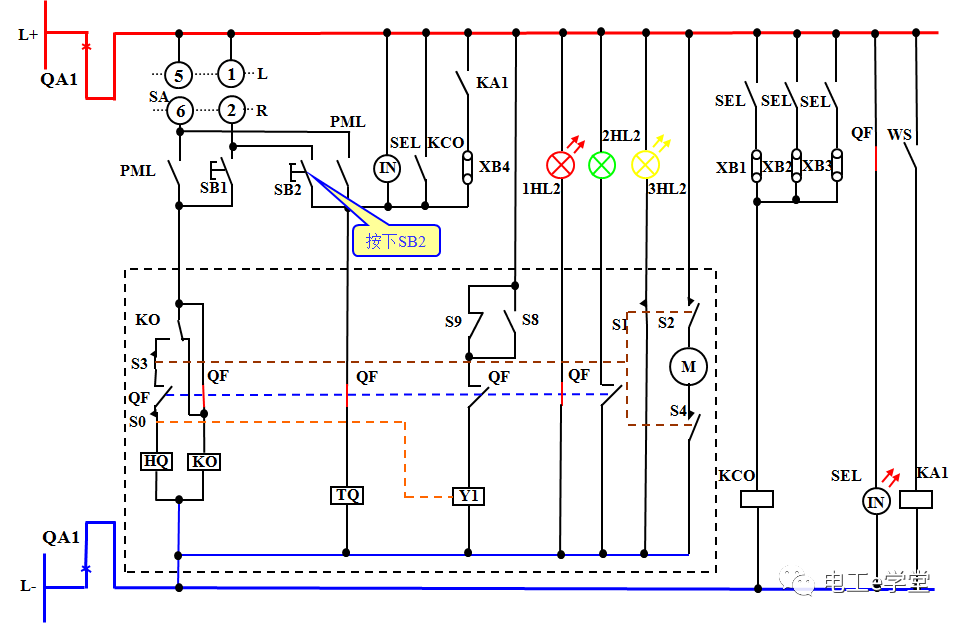

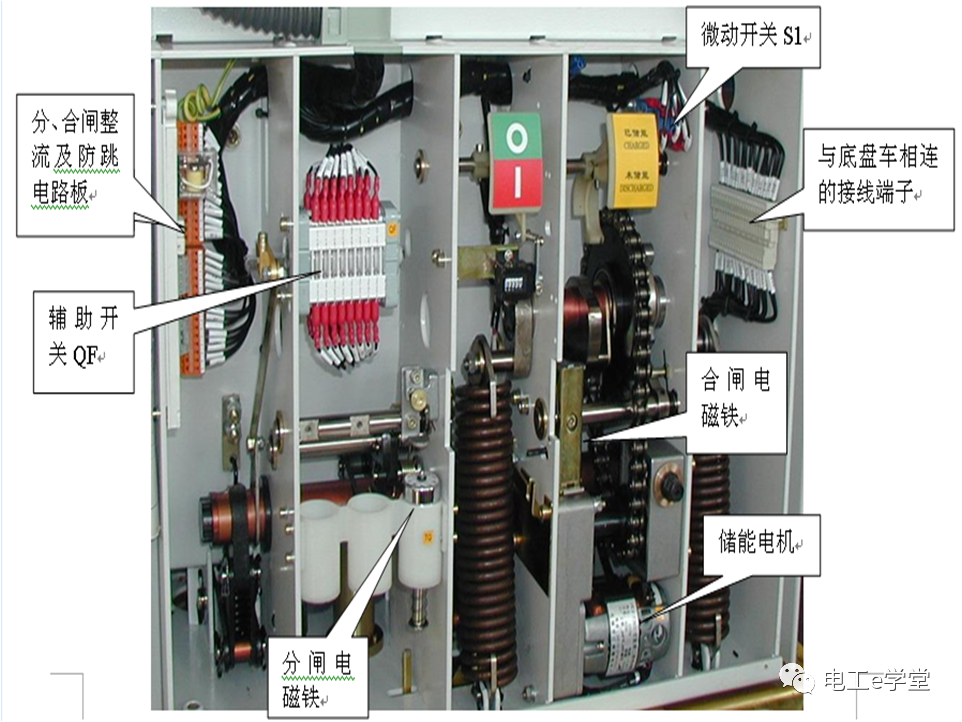

VS1断路器二次电气接线原理图分为五部分 一、储能回路 二、闭琐回路 三、合闸回路 四、分闸回路 五、信号回路 一、储能回路 2DK:空气开关 V4:整流块 M:储能电机 S1、2、4:微动开关 QF:辅助开关 T:航空插头 NK:储能开关 二、闭锁回路 1DK:空气开关 V1:整流块 Y1:闭锁线圈 QF:辅助开关 S8:试验位置常开接点 S9:工作位置常开接点 三、合闸回路 1DK:空气开关 V2:整流块 KO:防跳跃继电器 HQ:合闸线圈 SA:合闸按钮 QF:辅助开关 S3:微动开关 SO:闭锁线圈常开接点 T:航空插头 四、分闸回路 1DK:空气开关 V3:整流块 TA:合闸按钮 TQ:分闸线圈 QF:辅助开关 T:航空插头 五、信号回路 2-1 分闸合闸-初始状态 2-2 分闸合闸- 回路加电 2-3 分闸合闸-回路加电 2-4 分闸合闸-回路加电 2-5 分闸合闸-回路加电 2-6 分闸合闸-储能 2-7 分闸合闸-储能中 2-8 分闸合闸-储能完成后 2-9 分闸合闸-合闸中 2-10 分闸合闸-真空开关合上后 2-11 分闸合闸-真空开关合上后机械能量释放 2-12 分闸合闸-储能电机重新运转储能后 2-13 分闸合闸-分闸 2-14 分闸合闸-分闸中 2-15 分闸合闸-分闸后 3-1 防止开关跳跃原理 3-2 防止开关跳跃原理 3-3 防止开关跳跃原理 3-4 防止开关跳跃原理 3-5 防止开关跳跃原理 3-6 防止开关跳跃原理 来源:电工e学堂 【免责声明】文章为作者独立观点,不代表旺材高低压成套设备立场。如因作品内容、版权等存在问题,请于本文刊发30日内联系旺材高低压成套设备进行删除或洽谈版权使用事宜。
