储能开关储能后合闸不了_开关柜二次回路原理图详解

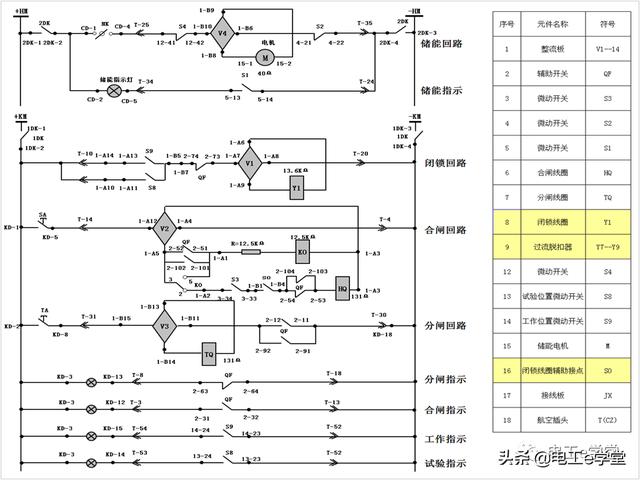

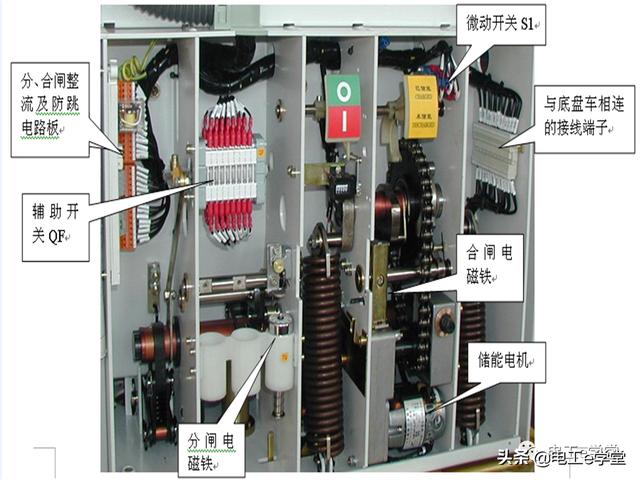

VS1断路器二次电气接线原理图分为五部分

一、储能回路

二、闭琐回路

三、合闸回路

四、分闸回路

五、信号回路

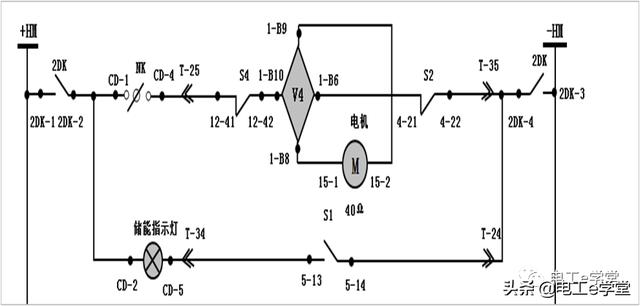

一、储能回路

2DK：空气开关 V4：整流块 M：储能电机

S1、2、4：微动开关 QF：辅助开关 T:航空插头 NK：储能开关

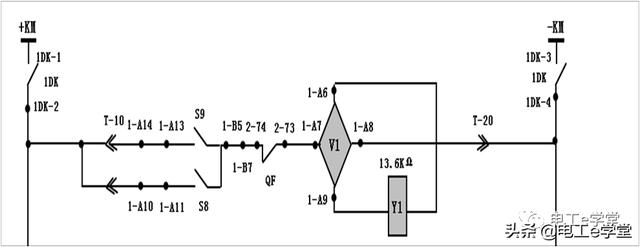

二、闭锁回路

1DK：空气开关 V1：整流块 Y1：闭锁线圈 QF：辅助开关

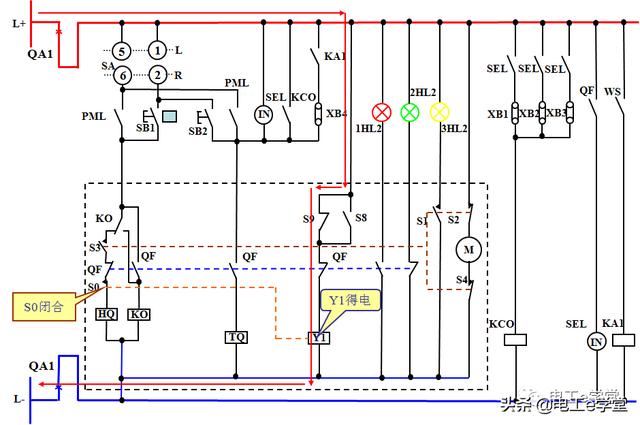

S8：试验位置常开接点 S9：工作位置常开接点

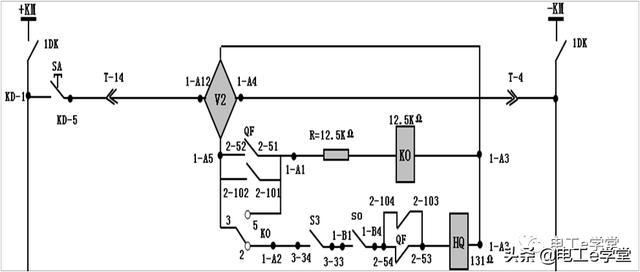

三、合闸回路

1DK：空气开关 V2：整流块 KO：防跳跃继电器 HQ：合闸线圈 SA：合闸按钮 QF：辅助开关 S3：微动开关 SO：闭锁线圈常开接点 T:航空插头

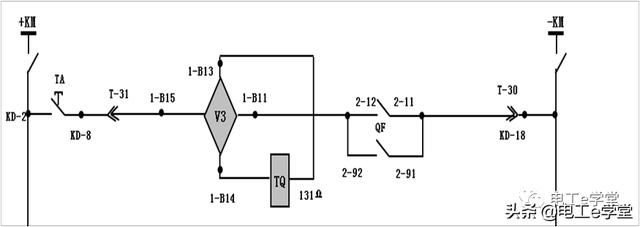

四、分闸回路

1DK：空气开关 V3：整流块 TA：合闸按钮 TQ：分闸线圈 QF：辅助开关 T:航空插头

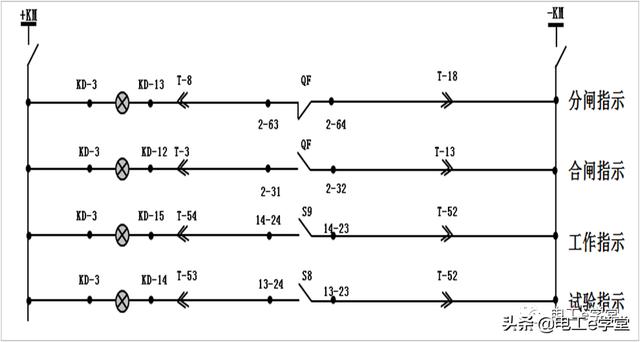

五、信号回路

2-1 分闸合闸-初始状态

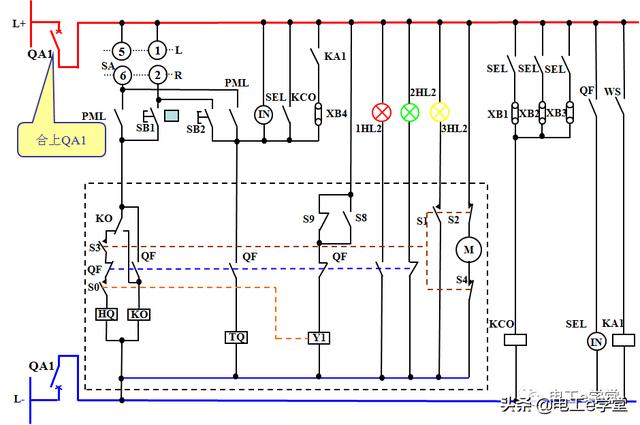

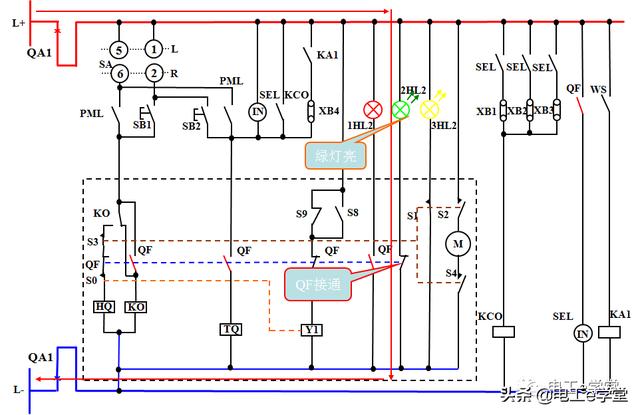

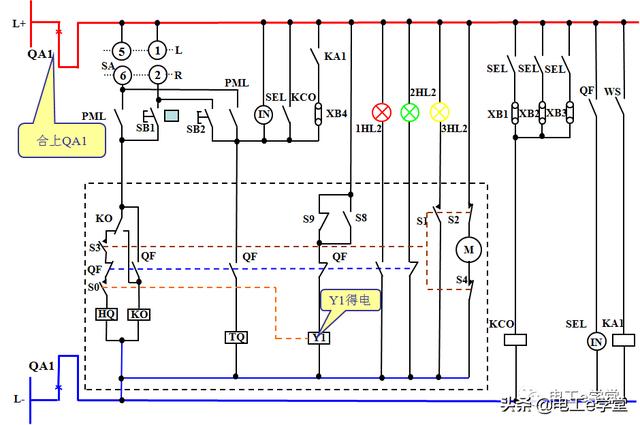

2-2 分闸合闸- 回路加电

2-3 分闸合闸-回路加电

2-4 分闸合闸-回路加电

2-5 分闸合闸-回路加电

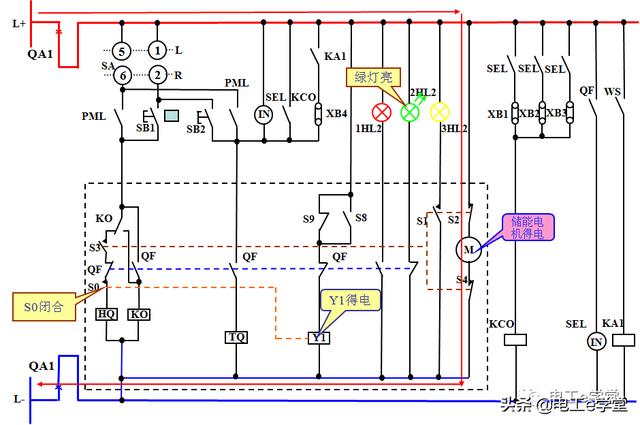

2-6 分闸合闸-储能

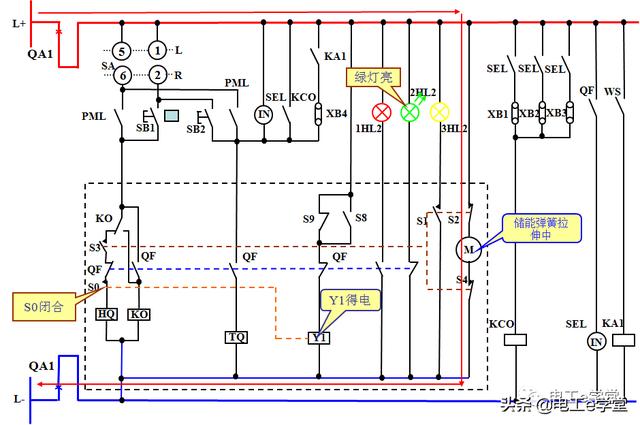

2-7 分闸合闸-储能中

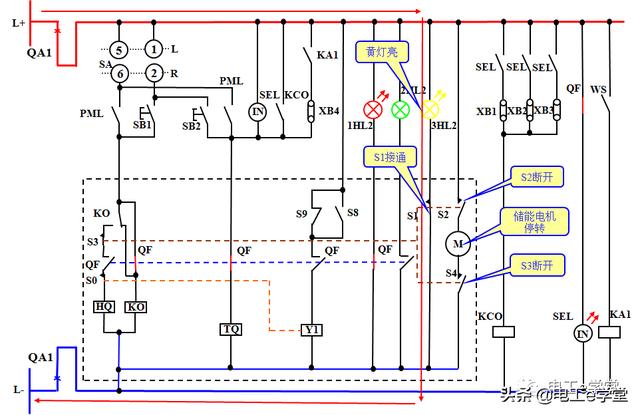

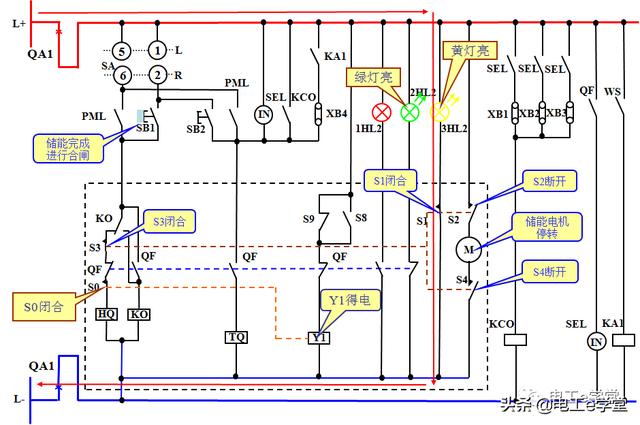

2-8 分闸合闸-储能完成后

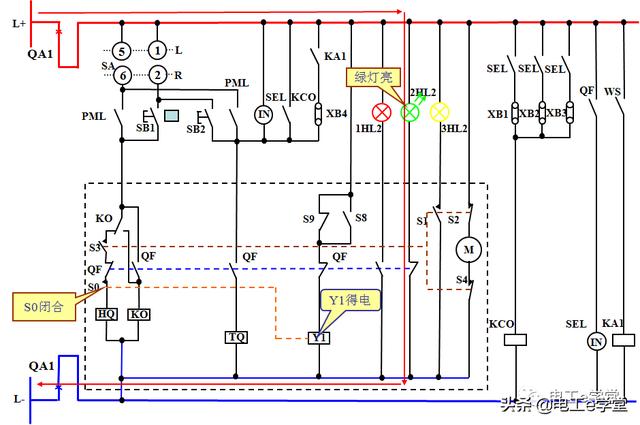

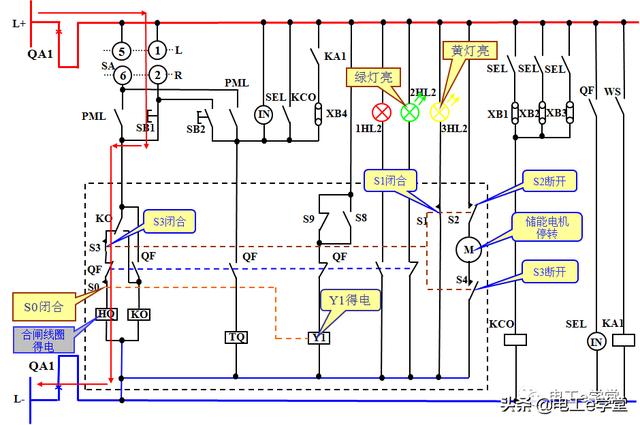

2-9 分闸合闸-合闸中

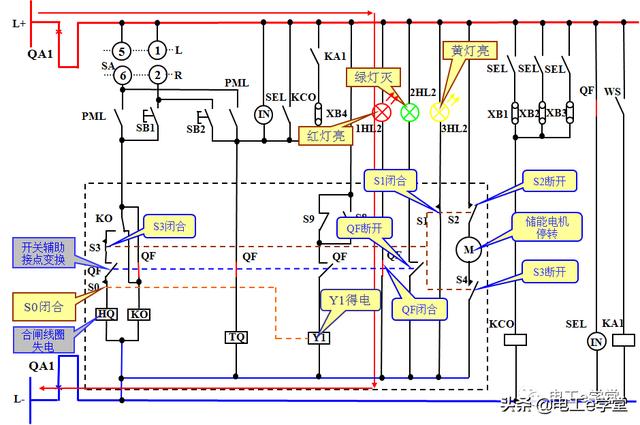

2-10 分闸合闸-真空开关合上后

2-11 分闸合闸-真空开关合上后机械能量释放

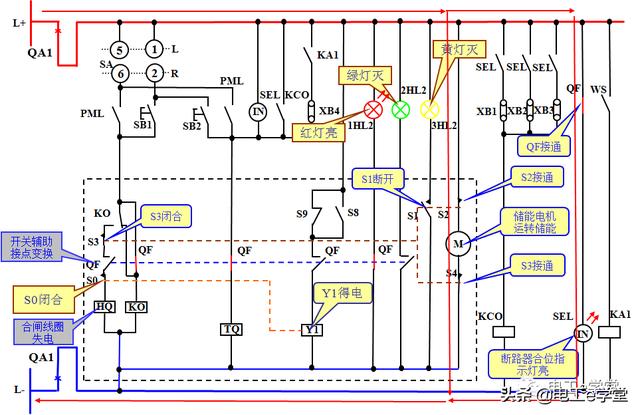

2-12 分闸合闸-储能电机重新运转储能后

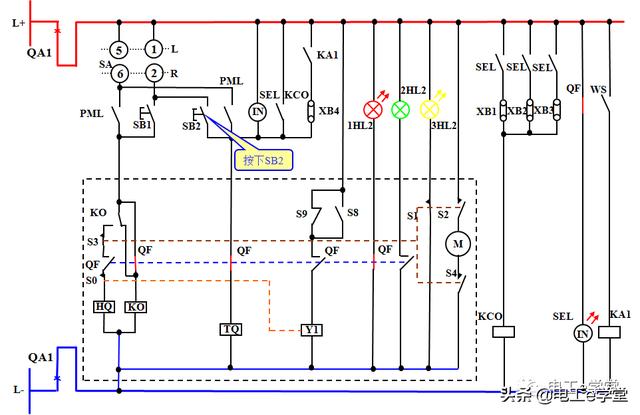

2-13 分闸合闸-分闸

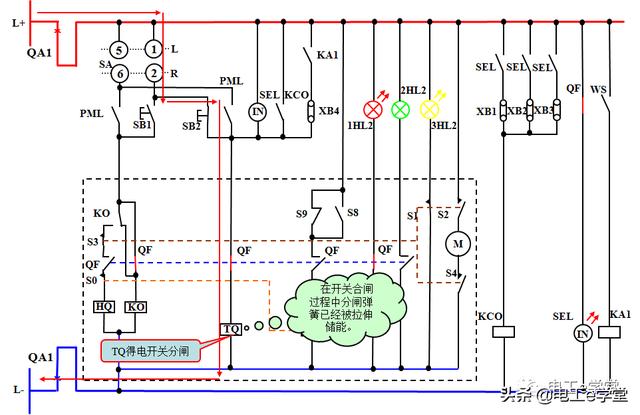

2-14 分闸合闸-分闸中

2-15 分闸合闸-分闸后

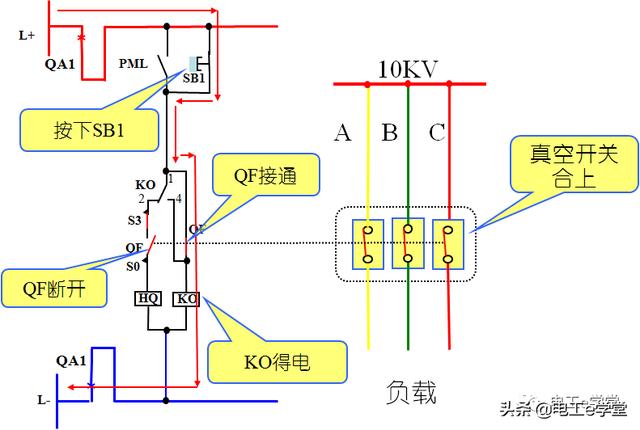

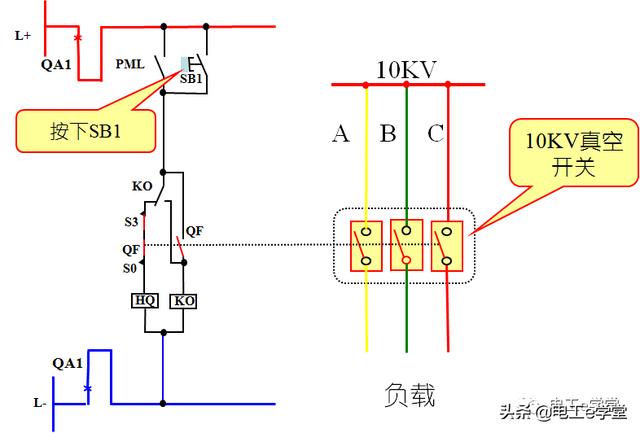

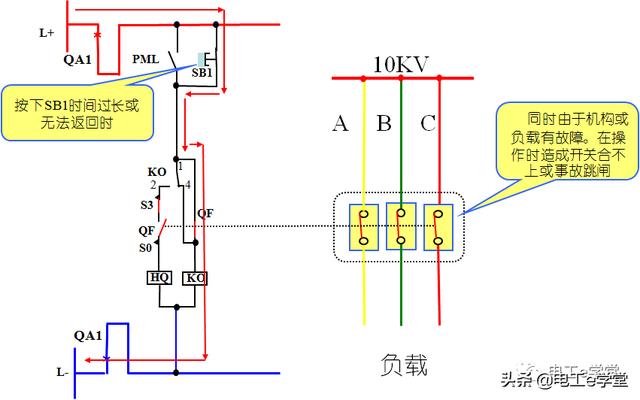

3-1 防止开关跳跃原理

3-2 防止开关跳跃原理

3-3 防止开关跳跃原理

3-4 防止开关跳跃原理

3-5 防止开关跳跃原理

3-6 防止开关跳跃原理
