今天就为大家带来欧姆龙PLC指令应用案例，欧姆龙PLC是一种功能完善的紧凑型PLC，能为业界领先的输送分散控制等提供高附加值机器控制；它还具有通过各种高级内装板进行升级的能力，大程序容量和存储器单元，以Windows环境下高效的软件开发能力。

条件：欧姆龙PLC变送器的输出信号为0-10V，对应温度为-100--200摄氏度；CP1H的模拟量输入量程设置为0-10V，分辨率选择6000目的：使用SCL2指令将模拟量转换得到的数据0-6000(BIN)对应缩放到-100--200(BCD)摄氏度显示输出。

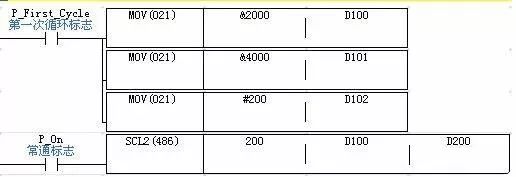

程序如下：

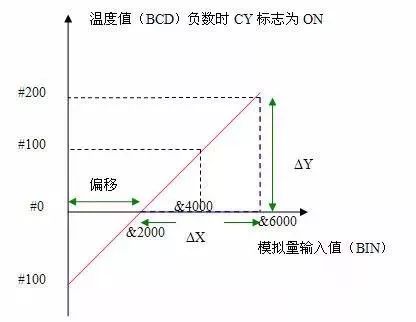

SCL2控制字解释：200：CP1H的模拟量输入通道1D100：偏移量(带符号BIN)详见下图D101：ΔX(带符号BIN)详见下图D102：ΔY(BCD)详见下图D200：转换结果通道

结果：程序执行后就可以实现0-6000(BIN)转换到-100--200(BCD)摄氏度显示了。注：因为BCD数是以十六进制来表示十进制数据的，因此对应的温度值应该用16进制方式去监视。例如：当200CH中的数据是&4000(即6.66V电压输入)，那么用十六进制监控数据D200应该显示#100。&符号表示十进制数；#表示十六进制数。

SCL指令应用案例

条件：欧姆龙PLC变送器的输出信号为0-10V，对应压力为0-400MPa；CP1H的模拟量输入量程设置为0-10V，分辨率选择6000。

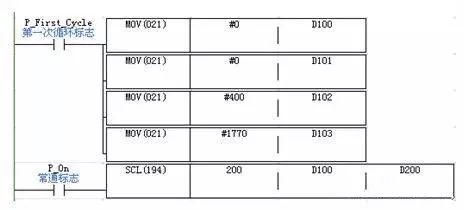

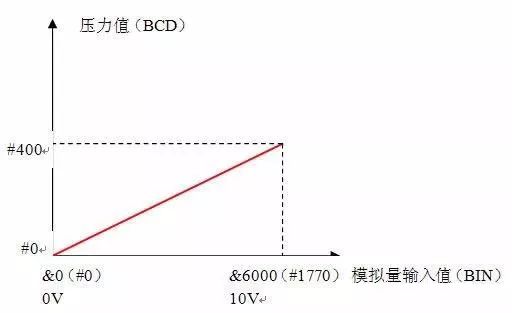

目的：使用SCL指令将模拟量转换得到的数据0-6000(BIN)对应缩放到0-400MPa(BCD)显示输出。程序如下：

结果：程序执行后就可以实现0-6000(BIN)转换到0-400(BCD)的压力值了。注：因为BCD数是以十六进制来表示十进制数据的，因此对应的压
