stm32有源蜂鸣器程序，高效简洁优雅。

很多设备都需要使用蜂鸣器，来提示设备的操作有效或故障信息，例如DI一下代表设备按键单击有效，DI两下代表按键双击，长鸣代表设备出现故障；

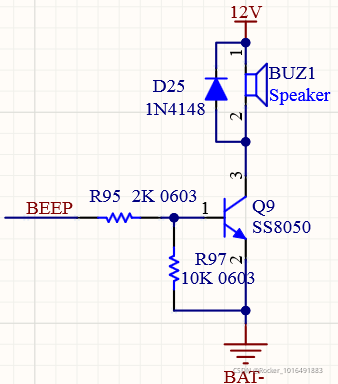

蜂鸣器原理图如上图所示：BEEP=1时，蜂鸣器响；BEEP=0时，蜂鸣器不响。

最简单的办法就是采用软件延时处理，例如：

BEEP_ON();
Delay_ms(1000);
BEEP_OFF;

但是执行蜂鸣器程序时，会导致其他程序无法运行，例如按键扫描程序就无法正常工作。

所以我们可以用定时器来定时驱动和关闭蜂鸣器。

为了方便修改蜂鸣器的持续鸣叫时间，间隔时间，和鸣叫次数，我们采用数组的形式，驱动蜂鸣器的鸣叫。

Buzzer.c代码如下：

#define END 0xff //蜂鸣器驱动函数结束符号

u8 B_Sound_Enable;//蜂鸣器驱动函数使能
u8 on_time,off_time; //鸣叫时间，停止时间
u8 Index;            //数组元素索引
u8 Sound_Page;       //数组指针索引

uc8 Sound_Di[]={2,5,END};
uc8 Sound_Di_Di[]={2,5,2,5,END};
uc8 Sound_Di_Di_Di[]={2,5,2,5,2,5,END};
uc8 Sound_Di_Di_Di_Di_Di[]={2,5,2,5,2,5,2,5,2,5,END};
uc8 Sound_Di_2s[]={20,5,END};
uc8 Sound_Di_5s[]={50,5,END};

uc8 *const SoundMenu[]={Sound_Di,
						Sound_Di_Di,
					    Sound_Di_Di_Di,
					    Sound_Di_Di_Di_Di_Di,
						Sound_Di_2s,
						Sound_Di_5s};

//调用一次Sound_Set_int，蜂鸣器驱动函数就会执行一次，
//例如想让蜂鸣器Di一声，调用Sound_Set_int(d_Sound_Di)一次,蜂鸣器就会响一声。
void Sound_Set_int(u8 I)
{
	Sound_Page=I;
	Index=0;
	on_time=0;
	off_time=0;
	B_Sound_Enable=1;
}

//蜂鸣器驱动函数，放在定时器中断函数里面，100ms执行一次
void Sound_Output(void)
{
  if(B_Sound_Enable)
	{
		if(on_time)
		{
			on_time--;
			BEEP_ON();//蜂鸣器响
		}
		else if(off_time)
		{
			off_time--;
			BEEP_OFF();//蜂鸣器关
		}
		else
		{
			if(SoundMenu[Sound_Page][Index]==END)//读取结束符号END，关闭蜂鸣器，失能驱动函数
			{
				BEEP_OFF();
				B_Sound_Enable=0;
			}
			else
			{
				on_time=SoundMenu[Sound_Page][Index];
				off_time=SoundMenu[Sound_Page][Index+1];
				Index+=2;
			}
		}
  }
}

Buzzer.h代码如下：

#ifndef _BUZZER_H
#define _BUZZER_H
#include "user_define.h"

typedef unsigned char u8;
typedef const unsigned char uc8;

#define d_Sound_Di							0
#define d_Sound_Di_Di						1
#define d_Sound_Di_Di_Di				    2
#define d_Sound_Di_Di_Di_Di_Di	            3
#define d_Sound_Di_2s						4
#define d_Sound_Di_5s						5

extern	void Sound_Set_int(u8 I);
extern	void Sound_Output(void);

#endif

代码使用手册:

1、把上面的.c和.h添加到自己的工程

2、开启定时器中断，在定时器中断函数调用Sound_Output()，定时时间决定了蜂鸣器的鸣叫时间和间隔，建议100ms，当然也可以修改uc8 Sound_Di[]={2,5,END};中的数值修改鸣叫时间

3、举例:uc8 Sound_Di_Di[]={2,5,2,5,END};中

      Sound_Di_Di[0]代表响的时间 2*100ms=200ms;

      Sound_Di_Di[1]表示不响的时间5*100ms=500ms;

      Sound_Di_Di[2]代表响的时间 2*100ms=200ms;

      Sound_Di_Di[3]表示不响的时间5*100ms=500ms;

      Sound_Di_Di[4]=END是结束符号，表示本次蜂鸣器的动作结束。

      以此类推其他数组的功能，用户可以自行添加数组，实现各种鸣叫方式。

4、用户添加数组后，需要把数组名放进 uc8 *const SoundMenu[]中，并且注意元素序号。

       例如添加 滴8s
        uc8 Sound_Di_8s[]={80,5,END};
        uc8 *const SoundMenu[]={Sound_Di,                        //序号0
                                                  Sound_Di_Di,                   //序号1
                                                  Sound_Di_Di_Di,              //序号2
                                                  Sound_Di_Di_Di_Di_Di,   //序号3
                                                  Sound_Di_2s,                   //序号4
                                                  Sound_Di_5s                    //序号5
                                                  Sound_Di_8s };//新添加的元素，序号为6

#define d_Sound_Di_8s   6         //调用Sound_Set_int(d_Sound_Di_8s)

5、调用Sound_Set_int()一次，蜂鸣器响一次。不可一直调用，否则蜂鸣器长鸣。

       Sound_Set_int(d_Sound_Di)//滴一声

        Sound_Set_int(d_Sound_Di_Di)//滴两声
