stm32通过NTC采集温度，二分法查表，精度0.1℃

NTC是指负温度系数的电阻器，电阻值会随着温度上升而减少，我们可以利用该特性，对温度进行采集和计算。

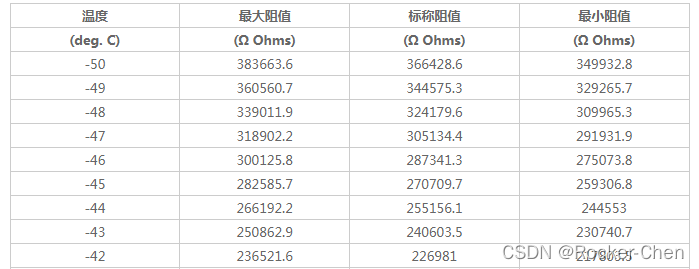

下面是NTC的规格和温度阻值表

标称阻值：10kΩ @ 25℃

精度公差：±1%

B值：3435K at 25/85℃

B值公差：±1%

我用的是查表法，所以在计算中不使用B值，B值直接忽略，只关心精度和温度阻值表。

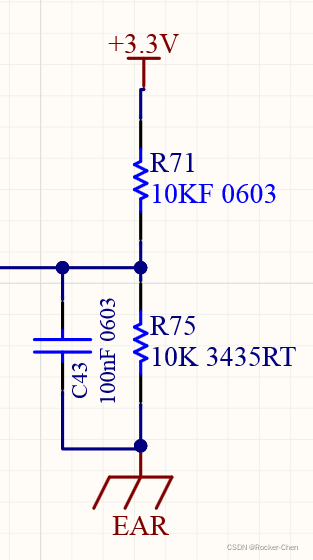

我们先看看电路

STM32的ADC是12位的，我们根据电路图可以得到公式

 我们把温度阻值表代入公式，可借助EXCEL计算，可以得到温度对应的ADC值大小，然后定义数组，用于查表计算温度。

温度阻值表快速转化为C语言数组的方法如下链接：

NTC温度传感器R-T表格数据批量转换成C语言数组-CSDN博客

我选取的温度范围是-20℃~120℃，生成下列数组。

#ifndef _NTC_H
#define _NTC_H
#include "user_define.h"

#define NTC_HIGH_PRECISION 	1//1=0.1℃ 0=1℃

#define NUM 141

//-20℃~120℃
static uc16 NTC3435_10K[NUM]=
{
	3581,3559,3535,3511,3486,3461,3435,3408,3381,3353,
	3324,3295,3266,3234,3203,3171,3138,3105,3072,3037,
	3003,                                             //0
	2968,2932,2896,2859,2823,2785,2748,2710,2672,2633,
	2595,2556,2517,2478,2438,2399,2360,2321,2281,2242,
	2203,2164,2125,2086,2048,2009,1971,1933,1896,1858,
	1822,1785,1749,1713,1678,1643,1608,1574,1540,1507,
	1475,1436,1411,1380,1349,1319,1289,1260,1231,1203,
	1176,1149,1122,1096,1070,1045,1021,997,974,951,
	928,906,885,864,843,823,803,784,766,747,
	729,712,695,678,662,646,631,616,601,587,
	573,559,546,533,520,508,496,484,473,462,
	451,440,430,420,410,400,391,382,373,365,
	356,348,340,332,325,317,310,303,296,290,
	283,277,271,265,259,253,247,242,237,231,
};

extern s16 Read_NTC_Temperature(uc16 *list,u16 rADC,s16 BaseValue);

#endif

二分法查表，可以用循环的方法或者递归函数查找，我采用的是循环的方法，查找出ADC在列表中的位置，就可以知道对应的索引号，进而计算温度值，代码如下：

//输入参数：ADC值表  ADC值
//返回值：查表后的索引号
u16 NTC_Lookup(uc16 *list,u16 data)
{
	u16 middle=0;
	u16 indexL=0;
	u16 indexR=NUM-1;
	if(data>=*(list+0))
    	return 0;
	if(data<=*(list+NUM-1))
   		return NUM-1;

	while((indexR-indexL)>1)
	{
		middle=(indexL+indexR)>>1;
		if(data==*(list+middle))
			return middle;
		else if(data>*(list+middle))
       indexR=middle;
    else if(data<*(list+middle))
    	indexL=middle;
	}
	return indexL;
}

//例如我们采集到的ADC值是3000，经过二分法查找到的索引号是20，我们就可以知道温度在NTC3435_10K[20](0℃)和NTC3435_10K[21](1℃)之间。

二分法查找的值是表中的索引号，我们还需要根据索引号和ADC值进一步计算温度值（精度0.1℃），代码如下：

//输入参数：ADC表  采集的ADC值   ADC表的起始温度值(-20℃=-200)
//返回值：温度值 单位0.1℃ 例如返回值是100，对应的就是100*0.1℃=10℃。
s16 Read_NTC_Temperature(uc16 *list,u16 rADC,s16 BaseValue)
{
	u16 index=0;
	u16 deta=0;
	u16 t=0;
	s16 result=0;
	if(rADC>=list[0])
		return BaseValue;
	if(rADC<=*(list+NUM-1))
	{
		result=((NUM-1)*10+BaseValue);
		return result;
	}
	index=NTC_Lookup(list,rADC);
#if NTC_HIGH_PRECISION
	deta=list[index]-list[index+1];
	t=10*(list[index]-rADC)/deta;
#endif
	result=(BaseValue+index*10+t);
	return result;
}

main.c代码

int main()
{
  int temp;//
  temp=Read_NTC_Temperature(NTC3435_10K,3010,-200);//温度ADC表 ADC值 ADC表的起始温度(-20℃)
  printf("ntc = %d\n",temp);
  return 0;
}

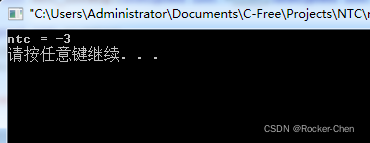

我输入ADC值3010，输出值为-3，也就是-3*0.1℃=-0.3℃，

我用ADC换算成电阻值再去推算温度也是-0.3℃，算法正确，大家放心使用。
