导读:红外线想必大家都很熟悉了,红外线传感器就是利用红外线的某些原理制成的,但是红外线传感器是如何工作的呢?下面就随小编一起学习一下红外线传感器原理吧。
1.红外线传感器原理--简介
首先明确一个概念,什么是红外线:在光谱中波长自0.76至400微米的一段称为红外线,红外线是不可见光线,所有高于绝对零度(-273.15℃)的物质都可以产生红外线。红外线感应器是通过红外线反射原理,当人体的某一部分在红外线区域内,红外线发射管发出的红外线由于人体摭挡反射到红外线接收管,通过集成线路将信号发送给脉冲电磁阀,电磁阀接受信号后按指定的指令控制阀芯。

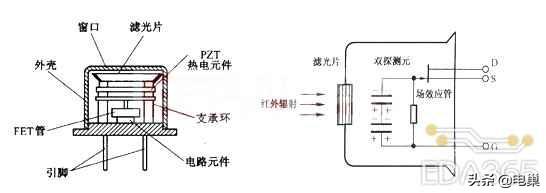

2.红外线传感器原理--结构
红外线传感器包括光学系统、检测元件和转换电路三大部分。光学系统按结构不同可分为透射式和反射式。检测元件按工作原理可分为热敏检测元件和光电检测元件。热敏检测元件中最常见的就是热敏电阻,热敏电阻受到红外线辐射时温度升高,电阻发生变化,通过转换电路变成电信号输出。
![a443c0fe121bf195c99a3ea0fd75dc16.png](https://img-blog.csdnimg.cn/img_convert/a443c0fe121bf195c99a3ea0fd75dc16.png)

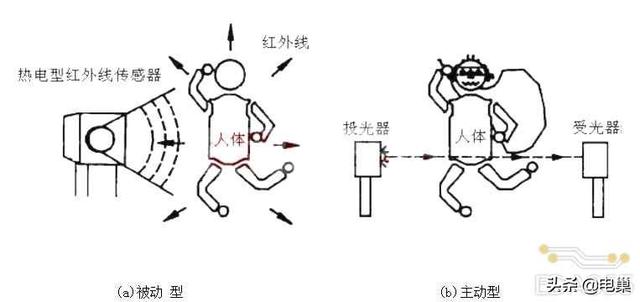

3.红外线传感器原理--特征
热电型红外线传感器系利用热电效果,其材料则使用强介质陶瓷体、钽酸锂等单结晶及PVDF 等有机材料,热电型红外线传感器具有下列几项特征:
(1) 系检知从物体放射出出来的红外线,不必直接接触就能够感知物体表面的温度,所以
