本文分享了如何利用工厂方法模式结合人工智能技术，自动生成PROFINET IO网络拓扑图的步骤。首先在总线上右键选择拓扑选项，接着进行离线在线比较，全选端口并启动相关联过程，最终应用生成的拓扑结构。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

注：(用户如有兴趣，可定制该专栏，享受所有该专栏下所有文章资源一次让你学个够)
在这里插入图片描述

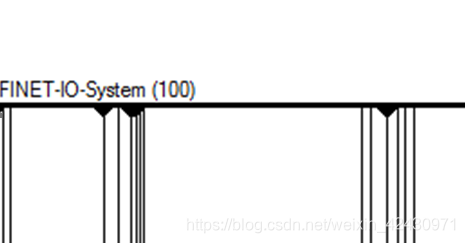

1.光标放在总线上，单击右键选择“PROFINET IO Topology”

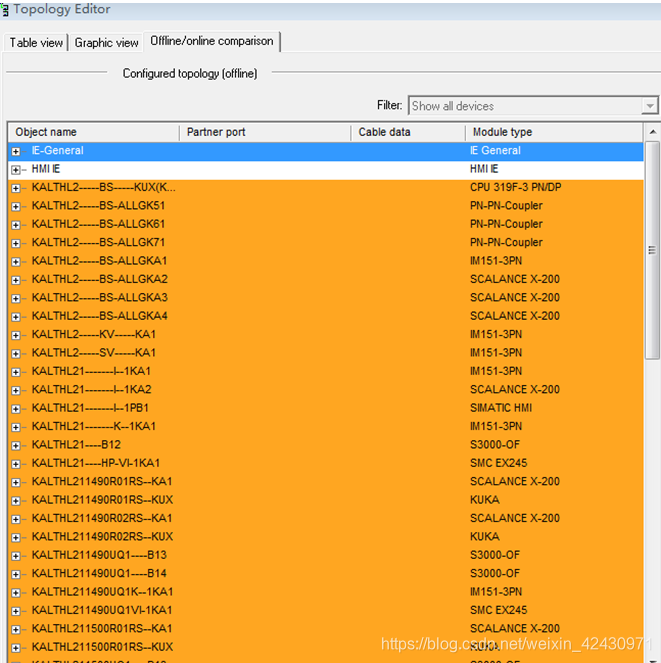

2.选择Offine/onfine comparison
在这里插入图片描述
3.Ctrl+A 选择左侧端口的，（上面举例）端口全部选择。在选择“start”
在这里插入图片描述
4.等待中，做端口相关联，生成之后，在全部选择Ctrl+A 点击Apply
在这里插入图片描述

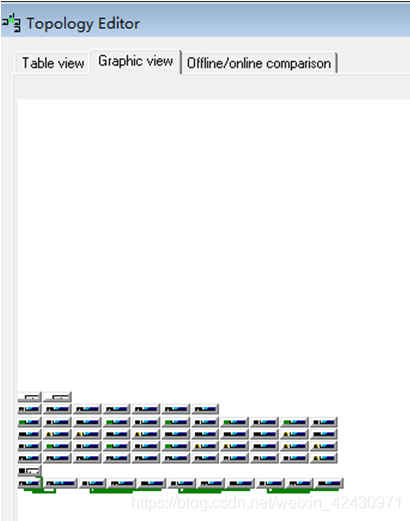

等待中，生成之后在点击
在这里插入图片描述
