信号波形怎么画_脉冲信号怎么测量

脉冲信号是一种离散信号，形状多种多样，与普通模拟信号(如正弦波)相比，波形之间在时间轴不连续(波形与波形之间有明显的间隔)但具有一定的周期性是它的特点。最常见的脉冲波是矩形波(也就是方波)。脉冲信号可以用来表示信息，也可以用来作为载波，比如脉冲调制中的脉冲编码调制(PCM)，脉冲宽度调制(PWM)等等，还可以作为各种数字电路、高性能芯片的时钟信号。

所谓脉冲信号表现在平面坐标上就是一条有无数断点的曲线，也就是说在周期性的一些地方点的极限不存在，比如锯齿波，也有电脑里用到的数字电路的信号，0，1。脉冲信号，也就是像脉搏跳动这样的信号，相对于直流，断续的信号，如果用水流形容，直流就是把龙头一直开着淌水，脉冲就是不停的开关龙头形成水脉冲。 你把手电打开灯亮，这是直流，你不停的开关灯亮、熄，就形成了脉冲，开关速度的快慢就是脉冲频率的高低。

万用表能否测量脉冲信号

如果是简单的检测脉冲信号的有无，或是只要个经验值和不很精确的的值，用万用表的频率档就可以实现了。

脉冲信号基本有类似交流电的脉冲就是正跟负固定交换的信号跟固定的正电脉冲信号同负电脉冲信号 。一个是用交流档量，一个用直流档量，量取的值是不准确的，好一点的表会多个HZ档，但是对微小脉冲信号，还是没办法量信号电压。

就是数字万用表不能测脉冲信号的电压，然后需要示波器或专用仪表。

数位电表靠的是取样，而这个取样时间跟你待测的脉冲极有可能被测到的有效值也非最大值。除非你能调整数位表的取样频率调到跟你待测的脉冲频率一样，此时你的表头示数会固定显示数值的，那么就是脉冲电压了。接下来跟随小编详细的了解示波器是怎么测量脉冲信号的。

脉冲信号怎么测量(步骤教程)

以示波器测量1pps脉冲信号(正)脉冲宽度的方法为例，大体步骤为：选择测量通道1，连接1pps脉冲信号，设置阻抗、触发电平、Analog幅度(纵轴)、Horizontal时间分辨率(横轴)等参数，然后通过QuickMeas测量1pps脉冲信号的正脉冲宽度。

1、打开示波器，将1pps脉冲信号线缆连接测量通道1上，点亮测量通道1的椭圆形按钮，点击AutoScale，下面进行阻抗、触发电平、Analog纵轴幅度、Horizontal横轴时间分辨率等参数的设置。

2、点击屏幕下方第二个按钮，设置阻抗为50Ω。

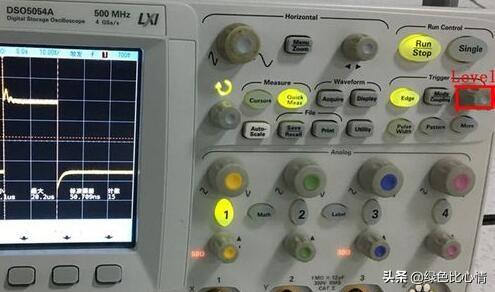

3、通过Trigger区域的Level旋钮将触发电平设置为700mV。

4、通过Analog区域的第一个旋钮，将纵轴幅度设置为1v。

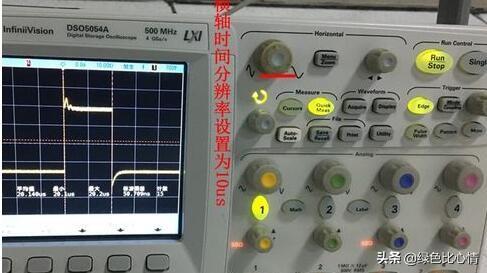

5、通过Horizontal区域的第一个旋钮，将横轴时间分辨率设置为10us，观察屏幕显示为方波。

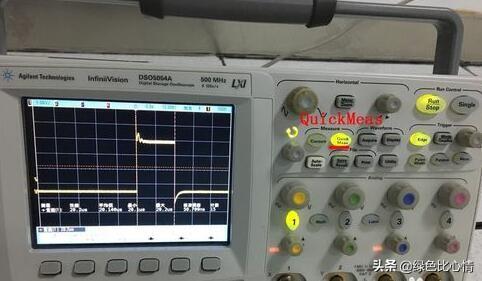

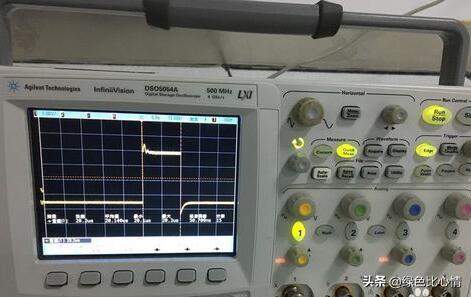

6、点击QuickMeas，选择“正脉冲宽度”，读取测量值(平均值)，如下图所示，1pps脉冲信号的正脉冲宽度测量值(平均值)为：20.140us。

测量注意事项

1、测量10MHz频率信号输出阻抗，参数设置为：阻抗50Ω/1MΩ，触发电平0v，Analog纵轴幅度1V。

2、测量1pps脉冲信号的正脉冲宽度，参数设置为：阻抗50Ω，触发电平700mV，Analog纵轴幅度1V，Horizontal横轴时间分辨率10us。

3、测量1pps脉冲信号的周期，参数设置为：阻抗50Ω，触发电平700mV，Analog纵轴幅度1V，Horizontal横轴时间分辨率1s。
