GXHTC3温湿度芯片，STM32、C51驱动程序
一、资源说明
二、基本参数
三、参考驱动
四、注意事项
一、资源说明

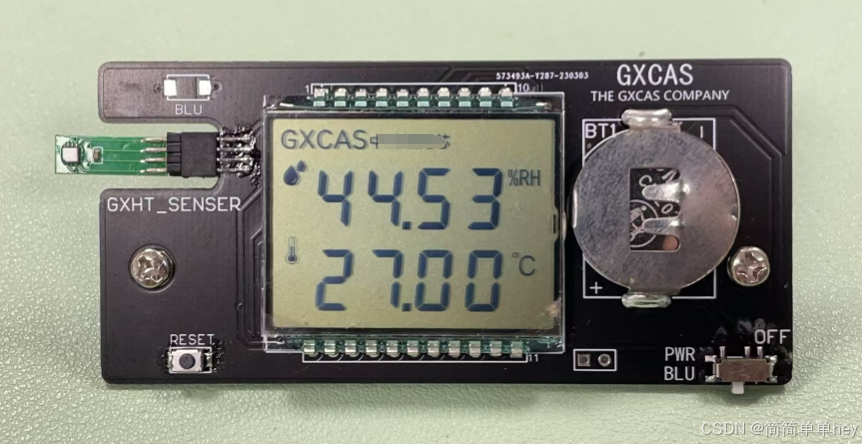

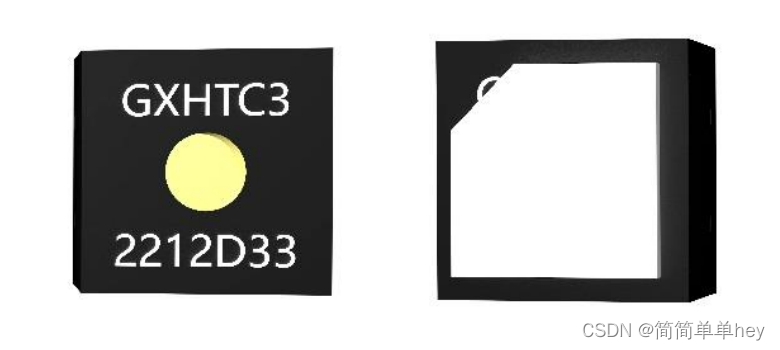

GXHTC3温湿度芯片，是新型高精度单芯片集成温湿度传感IC是“在硅基CMOS晶圆上集成高灵敏度MEMS湿敏元件，把温度补偿和标定数据都集成在一个电路里”，实现湿敏电容结构和信号处理电路的单芯片集成，减少并降低了传感器的体积和成本，同时降低信号传输带来的干扰，提高产品精度、可靠性、一致性。
GXHTC3是一款低功耗的温湿度传感器，工作电压1.6 ~ 5.5V，温度测量范围为-45°C ~ 135°C，湿度测量范围为 0 ~ 100%RH，可支持二次过标准回流焊接，限制最高温度为260℃，焊接完成无需水合处理，常温下24小时自然恢复，并有防尘透气膜、可喷三防漆膜版本可选。
二、基本参数

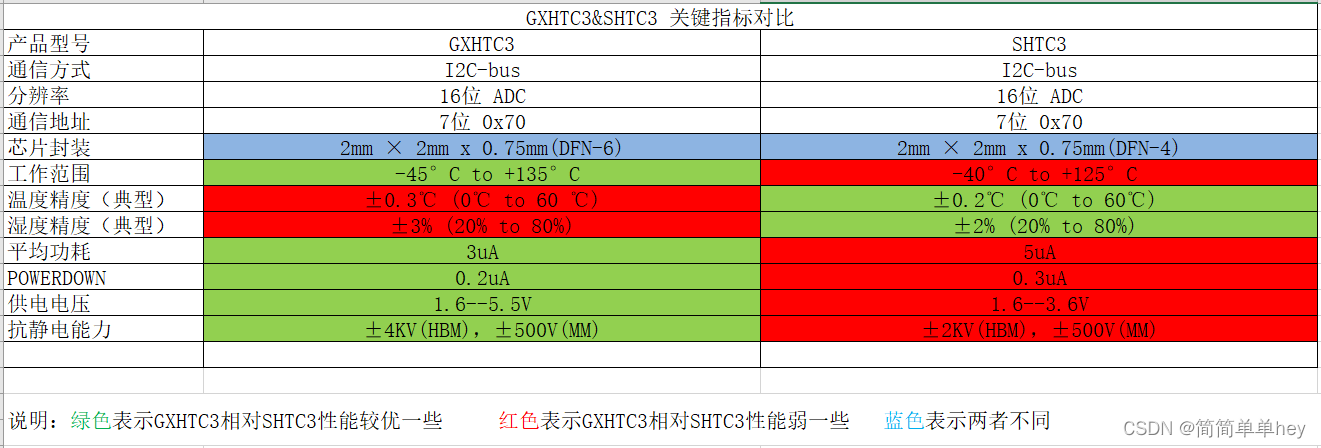

GXHTC3 基本电器参数如下：
三、参考驱动

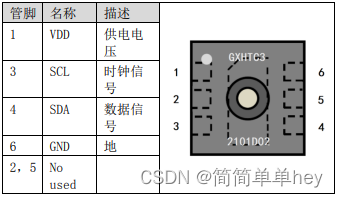

1、GXHTC3芯片引脚定义图
2、GXHTC3芯片硬件参考电路图
GXHTC3使用标准IIC通信协议，支持400KHZ通信速率，SCL、SDA通信引脚开漏输出，需要加1-10K可选上拉电阻，VDD和GND之间需要加100nF的去耦电容，该电容离传感器越近越好。

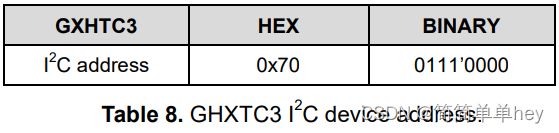

3、芯片IIC器件地址
GXHTC3芯片只有一个固定的IIC器件通信地址，0x70。
4、温湿度测量和数据读取
每一次测量都包含四组命令，并且以 STRAT 信号开 始，终止于 STOP 信号。具体执行顺序如下：
1） 唤醒命令（0x3517）
2） 测量命令（0x7866 正常模式 温度在前湿度在后）
3.）读出命令
4.）休眠命令（0xB098）

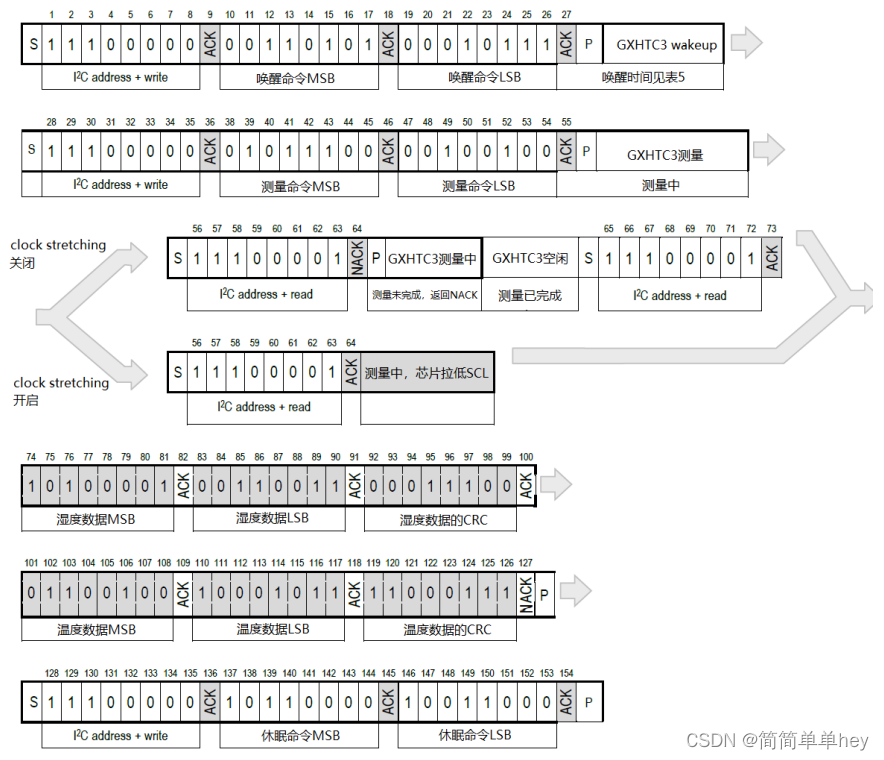

5、典型测量时序图
6、驱动实例
STM32F103 + GXHTC3温湿度芯片驱动实例
GXHTC3.h文件
#ifndef _GXHTC3_H
#define _GXHTC3_H
#include "stm32f10x.h"
#include "string.h"
#include "stdio.h"
//如果移植程序时只要改一下三个地方就行了
/* 定时使用的IO口 */
#define GXHTC3_SCL GPIO_Pin_5 //PA5
#define GXHTC3_SDA GPIO_Pin_6 //PA6
#define GPIO_GXHTC3 GPIOA
#define GXHTC3_SCL_H GPIO_SetBits(GPIO_GXHTC3,GXHTC3_SCL)
#define GXHTC3_SCL_L GPIO_ResetBits(GPIO_GXHTC3,GXHTC3_SCL)
#define GXHTC3_SDA_H GPIO_SetBits(GPIO_GXHTC3,GXHTC3_SDA)
#define GXHTC3_SDA_L GPIO_ResetBits(GPIO_GXHTC3,GXHTC3_SDA)
/* 声明全局函数 */
void GXHTC3_INIT(void);
void GXHTC3_SDA_OUT(void);
void GXHTC3_SDA_IN(void);
void GXHTC3_SDA_in(void);
void GXHTC3_StarT(void);
void GXHTC3_StoP(void);
void GXHTC3_Ack(void);
void GXHTC3_NAck(void);
u8 GXHTC3_Wait_Ack(void);
void GXHTC3_Send_Byte(u8 txd);
u8 GXHTC3_Read_Byte(u8 ack);
void GXHTC3_read_result(u8 addr);
void al_get_gxth30_temp(void);
#endif
GXHTC3.C文件
#include "GXHTC3.h"
#include "delay.h"
#define write 0
#define read 1
float GXHTC3_temp,GXHTC3_humi,GXHTC3_Temperature,GXHTC3_Humidity;
/*
* @name CRC_8
* @brief CRC-8校验
* @param Crc_ptr -> 校验数据首地址
LEN -> 校验数据长度
* @retval CRC_Value -> 校验值
*/
static uint8_t CRC_8(uint8_t *Crc_ptr,uint8_t LEN)
{
uint8_t CRC_Value = 0xFF;
uint8_t i = 0,j = 0;
for(i=0;i<LEN;i++)
{
CRC_Value ^= *(Crc_ptr+i);
for(j=0;j<8;j++)
{
if(CRC_Value & 0x80)
CRC_Value = (CRC_Value << 1) ^ 0x31;
else
CRC_Value = (CRC_Value << 1);
}
}
return CRC_Value;
}
/****************************************************************************
* Function Name : GXHTC3_INIT
* Description : 初始化GPIO.
****************************************************************************/
void GXHTC3_INIT()
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
GPIO_InitStructure.GPIO_Pin = GXHTC3_SDA;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
GPIO_Init(GPIOA,&GPIO_InitStructure);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
GPIO_InitStructure.GPIO_Pin = GXHTC3_SCL;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
GPIO_Init(GPIOA,&GPIO_InitStructure);
GXHTC3_SCL_H;
GXHTC3_SDA_H;
}
/*******************************************************************************
* 函 数 名 : GXHTC3_SDA_OUT
* 函数功能 : SDA输出配置
*******************************************************************************/
void GXHTC3_SDA_OUT()
{
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin=GXHTC3_SDA;
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_10MHz;
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_OD;
GPIO_Init(GPIOA,&GPIO_InitStructure);
}
/*******************************************************************************
* 函 数 名 : GXHTC3_SDA_IN
* 函数功能 : SDA输入配置
*******************************************************************************/
void GXHTC3_SDA_IN(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin=GXHTC3_SDA;
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_OD;
GPIO_Init(GPIOA,&GPIO_InitStructure);
}
void GXHTC3_SDA_in(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin=GXHTC3_SDA;
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;
GPIO_Init(GPIOA,&GPIO_InitStructure);
}
/*******************************************************************************
* 函 数 名 : GXHTC3_StarT
* 函数功能 : 产生起始信号
*******************************************************************************/
void GXHTC3_StarT(void)
{
GXHTC3_SDA_OUT();
GXHTC3_SDA_H;
GXHTC3_SCL_H;
delay_us(5);
GXHTC3_SDA_L;
delay_us(6);
GXHTC3_SCL_L;
}
/*******************************************************************************
* 函 数 名 : GXHTC3_StoP
* 函数功能 : 产生停止信号
*******************************************************************************/
void GXHTC3_StoP(void)
{
GXHTC3_SDA_OUT();
GXHTC3_SCL_L;
GXHTC3_SDA_L;
GXHTC3_SCL_H;
delay_us(6);
GXHTC3_SDA_H;
delay_us(6);
}
/*******************************************************************************
* 函 数 名 : GXHTC3_Ack
* 函数功能 : 主机产生应答信号ACK
*******************************************************************************/
void GXHTC3_Ack(void)
{
GXHTC3_SCL_L;
GXHTC3_SDA_OUT();
GXHTC3_SDA_L;
delay_us(2);
GXHTC3_SCL_H;
delay_us(5);
GXHTC3_SCL_L;
}
/*******************************************************************************
* 函 数 名 : GXHTC3_NAck
* 函数功能 : 主机不产生应答信号NACK
*******************************************************************************/
void GXHTC3_NAck(void)
{
GXHTC3_SCL_L;
GXHTC3_SDA_OUT();
GXHTC3_SDA_H;
delay_us(2);
GXHTC3_SCL_H;
delay_us(5);
GXHTC3_SCL_L;
}
/*******************************************************************************
* 函 数 名 : GXHTC3_Wait_Ack
* 函数功能 : 等待从机应答信号
返回值： 1 接收应答失败
0 接收应答成功
*******************************************************************************/
u8 GXHTC3_Wait_Ack(void)
{
u8 tempTime=0;
GXHTC3_SDA_IN();
GXHTC3_SDA_H;
delay_us(1);
GXHTC3_SCL_H;
delay_us(1);
while(GPIO_ReadInputDataBit(GPIO_GXHTC3,GXHTC3_SDA))
{
tempTime++;
delay_us(1);
if(tempTime>250)
{
GXHTC3_StoP();
return 1;
}
}
GXHTC3_SCL_L;
delay_us(1);
return 0;
}
/*******************************************************************************
* 函 数 名 : GXHTC3_Send_Byte
* 函数功能 : GXHTC3 发送一个字节
*******************************************************************************/
void GXHTC3_Send_Byte(u8 txd)
{
u8 i=0;
GXHTC3_SDA_OUT();
GXHTC3_SCL_L;//拉低时钟开始数据传输
for(i=0;i<8;i++)
{
if((txd&0x80)>0) //0x80 1000 0000
GXHTC3_SDA_H;
else
GXHTC3_SDA_L;
txd<<=1;
delay_us(1);
GXHTC3_SCL_H;
delay_us(2); //发送数据
GXHTC3_SCL_L;
delay_us(2);
}
}
/*******************************************************************************
* 函 数 名 : GXHTC3_Read_Byte
* 函数功能 : GXHTC3 主机读取一个字节
*******************************************************************************/
u8 GXHTC3_Read_Byte(u8 ack)
{
u8 i=0,receive=0;
GXHTC3_SDA_in();
for(i=0;i<8;i++)
{
GXHTC3_SCL_L;
delay_us(2);
GXHTC3_SCL_H;
while(!GPIO_ReadInputDataBit(GPIO_GXHTC3,GXHTC3_SCL));
receive<<=1;
if(GPIO_ReadInputDataBit(GPIO_GXHTC3,GXHTC3_SDA))
receive++;
delay_us(1);
}
if(ack==0)
GXHTC3_NAck();
else
GXHTC3_Ack();
return receive;
}
/*******************************************************************************
* 函 数 名 : GXHTC3_read_result
* 函数功能 : GXHTC3 读6个字节数据
*******************************************************************************/
void GXHTC3_read_result(u8 addr)
{
u16 tem,hum;
unsigned char buff[6];
float Temperature=0;
float Humidity=0;
GXHTC3_StarT();
GXHTC3_Send_Byte(addr<<1 | write);//写7位GXHTC3设备地址加0作为写取位,1为读取位
GXHTC3_Wait_Ack();
GXHTC3_Send_Byte(0x78);
GXHTC3_Wait_Ack();
GXHTC3_Send_Byte(0x66);
GXHTC3_Wait_Ack();
GXHTC3_StoP();
delay_ms(15); //数据转换等待时间
GXHTC3_StarT();
GXHTC3_Send_Byte(addr<<1 | read);//写7位GXHTC3设备地址加0作为写取位,1为读取位
if(GXHTC3_Wait_Ack()==0)
{
GXHTC3_SDA_in();
buff[0]=GXHTC3_Read_Byte(1);
buff[1]=GXHTC3_Read_Byte(1);
buff[2]=GXHTC3_Read_Byte(1);
buff[3]=GXHTC3_Read_Byte(1);
buff[4]=GXHTC3_Read_Byte(1);
buff[5]=GXHTC3_Read_Byte(0);
GXHTC3_StoP();
if(CRC_8(buff, 2) == buff[2] && CRC_8(buff + 3, 2) == buff[5])
{
tem = ((buff[0]<<8) | buff[1]);//温度拼接
hum = ((buff[3]<<8) | buff[4]);//湿度拼接
/*转换实际温度*/
Temperature= (175.0*(float)tem/65535.0-45.0) ;// T = -45 + 175 * tem / (2^16-1)
Humidity= (100.0*(float)hum/65535.0);// RH = hum*100 / (2^16-1)
}
else
{
GXHTC3_temp = 0;
GXHTC3_humi = 0;
}
}
if((Temperature>=-20)&&(Temperature<=125)&&(Humidity>=0)&&(Humidity<=100))//过滤错误数据
{
GXHTC3_temp = Temperature;
GXHTC3_humi = Humidity;
}
tem = 0;
hum = 0;
}
/*******************************************************************************
* 函 数 名 : al_float_buffer_sort
* 函数功能 : 多次读数值排序取中间值平均
*******************************************************************************/
void al_float_buffer_sort(float *buf, uint8_t length)
{
uint8_t i, j;
float tmp;
for (i = 0; i < length; i++)
{
for (j = i + 1; j < length; j++)
{
if (buf[j] < buf[i])
{
tmp = buf[j];
buf[j] = buf[i];
buf[i] = tmp;
}
}
}
}
void al_get_gxth30_temp(void)
{
float buff_temp[20],buff_humi[20];
for(u8 i = 0;i < 10;i++)
{
GXHTC3_read_result(0x70);
buff_temp[i] = GXHTC3_temp;
buff_humi[i] = GXHTC3_humi;
}
al_float_buffer_sort(buff_temp,10);
al_float_buffer_sort(buff_humi,10);
GXHTC3_Temperature = (buff_temp[4] + buff_temp[5]) / 2;
GXHTC3_Humidity = (buff_humi[4] + buff_humi[5]) / 2;
printf("温度：%0.2f, 湿度：%0.2f",GXHTC3_Temperature,GXHTC3_Humidity);
}
C51 + GXHTC3温湿度芯片驱动实例
GXHTC3.h文件
#ifndef _GXHTC3_H_
#define _GXHTC3_H_
#include "main.h"
sbit SCL = P3^5; //I2C时钟线
sbit SDA = P3^6; //I2C数据线
#define ACK 0
#define NACK 1
extern float Temp,Humi;
// Error codes
typedef enum{
NO_ERROR = 0x00, // no error
ACK_ERROR = 0x01, // no acknowledgment error
CHECKSUM_ERROR = 0x02, // checksum mismatch error
TIMEOUT_ERROR = 0x04, // timeout error
PARM_ERROR = 0x80, // parameter out of range error
}etError;
extern etError error;
// Sensor Commands
typedef enum
{
CMD_Low_Power_Mode = 0x7CA2, //read low power mode cmd
CMD_Sleep = 0xB098,
CMD_Wakeup = 0x3517,
}etCommands;
#define GXHTC3ADDR 0x70 //GXHTC3的I2C地址
#define GXHTC3WriteHeader GXHTC3ADDR<<1
#define GXHTC3ReadHeader GXHTC3WriteHeader | 1
extern void Sys_IIC_Init(void);
extern etError GXHTC3_XHGetTempAndHumi(float *temp,
float *humi);
extern void al_get_gxthc3_tempandhumi(void);
#endif
GXHTC3.c文件
#include "gxhtc3.h"
#include "delay.h"
#include "io.h"
#include <stdio.h>
#include <intrins.h>
float gxhtc3_temp_val,gxhtc3_humi_val;
void Sys_IIC_Init(void)
{
SCL = 1; //I2C时钟线
SDA = 1; //I2C数据线
}
#define POLYNOMIAL 0x31 // P(x) = x^8 + x^5 + x^4 + 1 = 00110001
etError error;
unsigned char GXHTC3_CalcCrc(unsigned char *crcdata, unsigned char nbrOfBytes)
{
unsigned char Bit; // bit mask
unsigned char crc = 0xFF; // calculated checksum
unsigned char byteCtr; // byte counter
// calculates 8-Bit checksum with given polynomial
for(byteCtr = 0; byteCtr < nbrOfBytes; byteCtr++)
{
crc ^= (crcdata[byteCtr]);
for(Bit = 8; Bit > 0; --Bit)
{
if(crc & 0x80) crc = (crc << 1) ^ POLYNOMIAL;
else crc = (crc << 1);
}
}
return crc;
}
///*******I2C总线启动函数*************/
void I2C_Start(void)
{
SDA = 1;
delay_5us();
SCL = 1;
delay_5us();
SDA = 0;
delay_5us();
SCL = 0;
delay_5us();
}
///*******I2C总线停止函数*************/
void I2C_Stop(void)
{
SDA = 0;
SCL = 0;
delay_5us();
SCL = 1;
delay_5us();
SDA = 1;
delay_5us();
}
///*================================================================
//【名 称】unsigned char I2CWRByte(unsigned char WRByte)
//【功 能】I2C写一个字节数据，返回ACK或者NACK
//【备 注】从高到低，依次发送
//================================================================*/
etError I2CWRByte(unsigned char WRByte)
{
unsigned char i;
SCL = 0;
for(i=0;i<8;i++)
{
if(WRByte&0x80)
{
SDA = 1;
}
else
{
SDA = 0;
}
delay_5us();
SCL=1; //输出SDA稳定后，拉高SCL给出上升沿，从机检测到后进行数据采样
delay_5us();
SCL=0;
delay_5us();
WRByte <<= 1;
}
SDA = 1;
SCL = 1;
delay_5us();
if(SDA==1) //SDA为高，收到NACK
{
SCL=0;
delay_5us();
return NO_ERROR;
}
else //SDA为低，收到ACK
{
SCL=0;
delay_5us();
return ACK_ERROR;
}
}
///*================================================================
//【名 称】unsigned char I2CRDByte(unsigned char AckValue)
//【功 能】I2C读一个字节数据，入口参数用于控制应答状态，ACK或者NACK
//【备 注】从高到低，依次接收
//================================================================*/
unsigned char I2CRDByte(unsigned char AckValue)
{
unsigned char i,RDByte=0;
SCL = 0;
SDA = 1; //释放总线
for (i=0;i<8;i++)
{
RDByte <<= 1; //移位
SCL = 1; //给出上升沿
delay_5us(); //延时等待信号稳定
if(SDA==1) //采样获取数据
{
RDByte |= 0x01;
}
else
{
RDByte &= 0xfe;
}
SCL = 0; //下降沿，从机给出下一位值
delay_5us();
}
SDA = AckValue; //应答状态
delay_5us();
SCL = 1;
delay_5us();
SCL = 0;
SDA = 1;
delay_5us();
return RDByte;
}
etError GXHTC3_WriteCommand(etCommands cmd)
{
etError error; // error code
// write the upper 8 bits of the command to the sensor
error = I2CWRByte(cmd >> 8);
// write the lower 8 bits of the command to the sensor
error |= I2CWRByte(cmd & 0xFF);
return error;
}
///*================================================================
//【名 称】void GXHTC3_WAKE_UP(void)
//【功 能】唤醒芯片
//================================================================*/
void GXHTC3_WAKE_UP(void)
{
I2C_Start(); //启动总线
I2CWRByte(GXHTC3WriteHeader);
GXHTC3_WriteCommand(CMD_Wakeup);
I2C_Stop();
delay_5us();
}
///*================================================================
//【名 称】void GXHTC3_INTO_SLEEP(void)
//【功 能】配置芯片进入休眠
//================================================================*/
void GXHTC3_INTO_SLEEP(void)
{
I2C_Start(); //启动总线
I2CWRByte(GXHTC3WriteHeader);
GXHTC3_WriteCommand(CMD_Sleep);
I2C_Stop();
delay_5us();
}
etError GXHTC3_XHGetTempAndHumi(float *temp,
float *humi)
{
float rawValueTemp,rawValueHumi; // temperature raw value from sensor
unsigned char i;
unsigned char buff[6];
GXHTC3_WAKE_UP();
I2C_Start();
error = I2CWRByte(GXHTC3WriteHeader);
// if no error ...
if(error == NO_ERROR)
{
error = GXHTC3_WriteCommand(CMD_Low_Power_Mode);
I2C_Stop();
}
delay_ms(20); //等待数据完成转换
if(error == NO_ERROR)
{
I2C_Start();
error = I2CWRByte(GXHTC3ReadHeader);
}
// if no error, read temperature and humidity raw values
if(error == NO_ERROR)
{
for(i=0;i<5;i++)
{
buff[i] = I2CRDByte(ACK);
}
buff[i] = I2CRDByte(NACK);
I2C_Stop();
if(buff[2]!=GXHTC3_CalcCrc(buff,2)) error = CHECKSUM_ERROR;
if(buff[5]!=GXHTC3_CalcCrc(&buff[3],2)) error = CHECKSUM_ERROR;
}
// if no error, calculate temperature in and humidity in %RH
if(error == NO_ERROR)
{
rawValueTemp =(buff[0] * 256) + buff[1];
rawValueHumi =(buff[3] * 256) + buff[4];
*temp =175.0 * rawValueTemp / 65535 - 45.0; // --温度真实值 * 10
*humi =100 * rawValueHumi / 65535; // --湿度真实值 * 10
}
rawValueTemp = 0;
rawValueHumi = 0;
GXHTC3_INTO_SLEEP();
return error;
}
/*******************************************************************************
* 函 数 名 : al_float_buffer_sort
* 函数功能 : 多次读数值排序取中间值平均
*******************************************************************************/
void al_float_buffer_sort(float *buf, uint8_t length)
{
uint8_t i, j;
float tmp;
for (i = 0; i < length; i++)
{
for (j = i + 1; j < length; j++)
{
if (buf[j] < buf[i])
{
tmp = buf[j];
buf[j] = buf[i];
buf[i] = tmp;
}
}
}
}
void al_get_gxthc3_tempandhumi(void)
{
float buff_temp[4],buff_humi[4];
uint8_t i;
for(i = 0;i < 4;i++)
{
GXHTC3_XHGetTempAndHumi(&gxhtc3_temp_val,&gxhtc3_humi_val);
buff_temp[i] = gxhtc3_temp_val;
buff_humi[i] = gxhtc3_humi_val;
}
al_float_buffer_sort(buff_temp,4);
al_float_buffer_sort(buff_humi,4);
gxhtc3_temp_val = (buff_temp[1] + buff_temp[2]) / 2;
gxhtc3_humi_val = (buff_humi[2] + buff_humi[2]) / 2;
}
四、注意事项
1、IIC总线SCL、SDA必须加上拉电阻，建议1~10K，一般选择4.7K或者10K即可；
2、主机发送完数据转换命令，必须加一定的延时(参考规格书)，确保芯片完成数据转换，再读数据；
3、主机读6个字节数据，最好加上CRC校验，确保数据没问题，最后一个字节发送NACK，终止IIC通信。
友情提示：
欢迎各位伙伴咨询、测试GXHTC3温湿度传感器，有任何问题可随时沟通交流。
扫一扫
5441
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
