参数化设计及模块重用设计不同频率的流水灯

〇、功能介绍
- 1.功能描述
一、代码编写
二、总结

〇、功能介绍

1.功能描述

8个Led灯分别以不同频率循环闪烁,led[0]0.1ms亮一次；led[1]0.2ms亮一次；led[2]0.3ms亮一次依次类推

一、代码编写

1.设计文件

设计文件共两个，先设计一个led灯的功能led_flash_1_run；在另外一个设计文件led_flash_8中例化8次led_flash_1_run模块

`timescale 1ns / 1ns
module led_flash_1_run(clk,reset_n,led
    );
    input clk;
    input reset_n;
    output reg led;
    reg [31:0] counter;//注意led的闪烁频率设置的较慢，要防止数据溢出，导致程序出错;
    //led灯最长时间0.8ms一次，计数器计数40000000次，d40000000=b1 0111 1101 0111 1000 0100 0000 0000;需要宽度29位；此处32位，可以正常使用
    parameter MCNT = 8'd24999999;//parameter 参数，此处参数任意，例化可以修改该参数

    always@(posedge clk or negedge reset_n)
    if(!reset_n)
        counter <=0;
    else if(counter == MCNT)
        counter <=0;
    else
        counter <=counter +1'b1;

    always@(posedge clk or negedge reset_n)
    if(!reset_n)
        led <=0;
    else if(counter == MCNT)
        led <=!led; //在always里赋值，则必须为reg型
endmodule

`timescale 1ns / 1ns
module led_flash_8(clk,reset_n,led);
    input clk;
    input reset_n;
    output [7:0]led;

    led_flash_1_run led_flash_8_inst0(
    .clk(clk),
    .reset_n(reset_n),
    .led(led[0])
    );
    defparam led_flash_8_inst0.MCNT = 5000000-1;//led灯亮0.1ms一次，0.1ms=100000000ns,100000000ns/20ns= 5000000

     led_flash_1_run led_flash_8_inst1(
    .clk(clk),
    .reset_n(reset_n),
    .led(led[1])
    );
     defparam led_flash_8_inst1.MCNT = 10000000-1;//led灯亮0.2ms一次，0.2ms=200000000ns,200000000ns/20ns= 10000000

     led_flash_1_run led_flash_8_inst2(
    .clk(clk),
    .reset_n(reset_n),
    .led(led[2])
    );
    defparam led_flash_8_inst2.MCNT = 15000000-1;//led灯亮0.3ms一次，0.3ms=300000000ns,300000000ns/20ns= 15000000

     led_flash_1_run led_flash_8_inst3(
    .clk(clk),
    .reset_n(reset_n),
    .led(led[3])
    );
    defparam led_flash_8_inst3.MCNT = 20000000-1;//led灯亮0.4ms一次，0.4ms=400000000ns,400000000ns/20ns= 20000000

     led_flash_1_run led_flash_8_inst4(
    .clk(clk),
    .reset_n(reset_n),
    .led(led[4])
    );
    defparam led_flash_8_inst4.MCNT = 25000000-1;//led灯亮0.5ms一次，0.5ms=500000000ns,500000000ns/20ns= 25000000

     led_flash_1_run led_flash_8_inst5(
    .clk(clk),
    .reset_n(reset_n),
    .led(led[5])
    );
    defparam led_flash_8_inst5.MCNT = 30000000-1;//led灯亮0.6ms一次，0.6ms=600000000ns,600000000ns/20ns= 30000000

     led_flash_1_run led_flash_8_inst6(
    .clk(clk),
    .reset_n(reset_n),
    .led(led[6])
    );
    defparam led_flash_8_inst6.MCNT = 35000000-1;//led灯亮0.7ms一次，0.7ms=700000000ns,700000000ns/20ns= 35000000

    led_flash_1_run led_flash_8_inst7(
    .clk(clk),
    .reset_n(reset_n),
    .led(led[7])
    );
    defparam led_flash_8_inst7.MCNT = 40000000-1;//led灯亮0.8ms一次，0.8ms=800000000ns,800000000ns/20ns= 40000000

endmodule

2.激励文件

`timescale 1ns / 1ns
module led_flash_8_tb(

    );
    reg clk;
    reg reset_n;
    wire [7:0]led;

    led_flash_8 led_flash_8_inst(
    .clk(clk),
    .reset_n(reset_n),
    .led(led)
    );
    initial clk=1;
    always #10 clk=~clk;

    initial begin
    reset_n=0;
    #201;
    reset_n=1;
//    #4000000000;
//    $stop;
    end
endmodule

3.仿真图

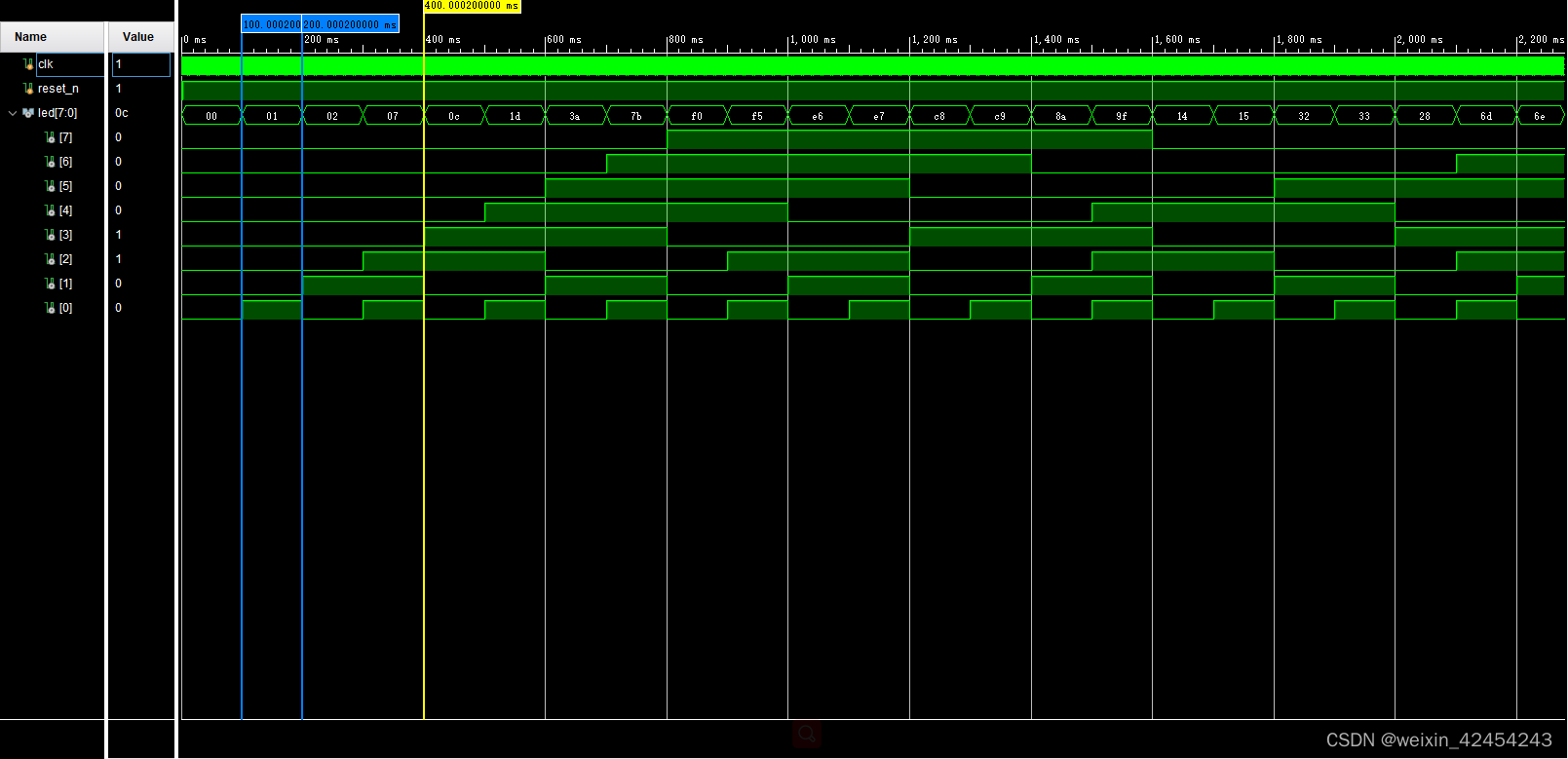

横坐标一个大刻度200ms，led[0]灯100ms亮一次；led[1]灯200ms亮一次；led[2]灯300ms亮一次；led[3]灯400ms亮一次；led[4]灯500ms亮一次；led[5]灯600ms亮一次；led[6]灯700ms亮一次；led[7]灯800ms亮一次；
在这里插入图片描述

二、总结

1.在主模块led_flash_8中，通过调用子模块单个led闪烁功能，利用led_flash_8_inst1.MCNT 对8个led分别进行闪烁频率配置；并且要注意每一次调用子模块的函数名应当不同，要有唯一性；

    defparam led_flash_8_inst0.MCNT = 5000000-1;
    defparam led_flash_8_inst1.MCNT = 10000000-1;
    **********************************

    led_flash_1_run led_flash_8_inst0(
    .clk(clk),
    .reset_n(reset_n),
    .led(led[0])
    );

	led_flash_1_run led_flash_8_inst1(
    .clk(clk),
    .reset_n(reset_n),
    .led(led[1])
    );

	**********************************

2.由于在主模块将led的闪烁频率设置的较慢，counter对于原来的25位数据溢出，导致程序出错，因此需要注意参数的数据位数；

    reg [31:0] counter;
    //注意led的闪烁频率设置的较慢，要防止数据溢出，导致程序出错;
    //led灯最长时间0.8ms一次，计数器计数40000000次，d40000000=b1 0111 1101 0111 1000 0100 0000 0000;
    //需要宽度至少29位；此处32位，可以正常使用

后记：流光容易把人抛，红了樱桃，绿了芭蕉。
