照明系统图的作用是表明：照明的安装容量、计算负荷；导线的型号、根数、配线方式、管径；配电箱、开关、熔断器的型号、规格等。
照明平面图的作用是表明：线路的敷设位置、敷设方式；灯具、开关、插座、配电箱的安装位置、安装方法、标高等。
关注我的微信公众号【水电工论坛】学习更多水电安装知识！
一、电气系统图
系统图是安装图纸中必不可少的一部分，电气系统图即电气系统控制图。是用来表明供电线路与各设备工作原理及其作用，相互间关系的一种表达方式。
如下图，就是一个系统图。
大家看到图纸，一开始肯定有些懵，信息很多，我们一点点开始讲解。
系统图其实就是把这些组成部分详细表示出来。

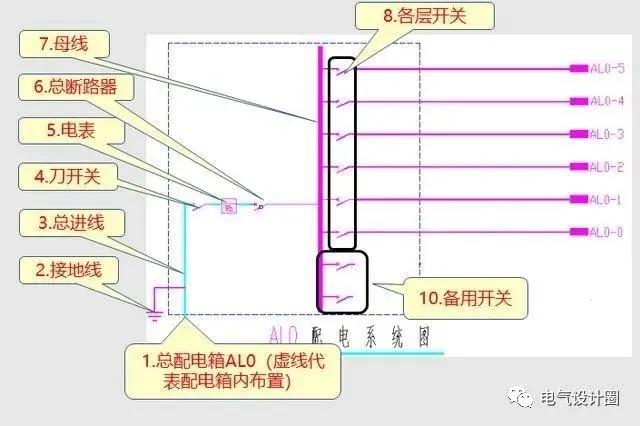

首先把系统图按大块分开。
系统图的展现的就是一个建筑配电箱的接线情况，如何布线通往各处的分配电箱以及其它线路。
二、系统图符号识别

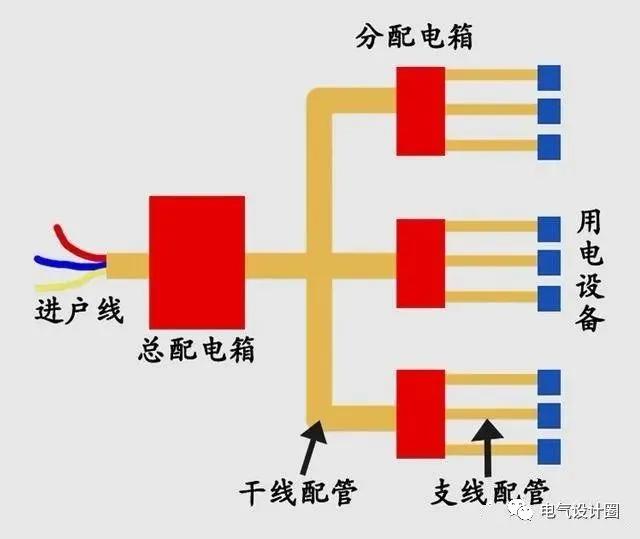

系统图是进户线→总配电箱→干管→分配电箱→支管→用电设备的过程。原理大家应该都明白了，但是还是看不懂。
原因安装图纸都是用符号来表示，对于零基础来说，这些就是天书。这时就要用到前面我们学习的识图知识。
(1)总配电箱尺寸
电气安装上的字母符号大概有3000多个，记，肯定是记不住，只要了解常见的重要的字母符号示意也就可以了。
安装图纸都会给图示表，如图6所示。看不明的找图示就可以了。

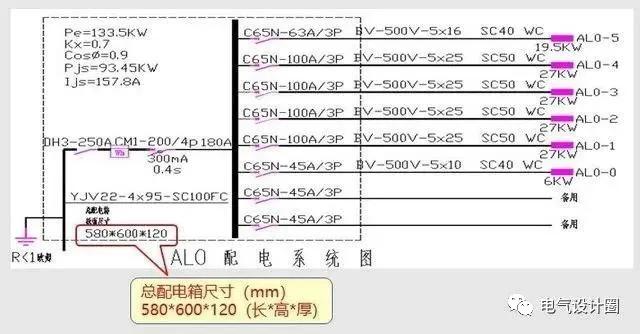

首先找到总配电箱的尺寸，如图7所示。
580*600*120
是总配电箱尺寸
580*600*120(长*高*厚)
配电箱名称：AL0
(2)总配电箱内电气原件

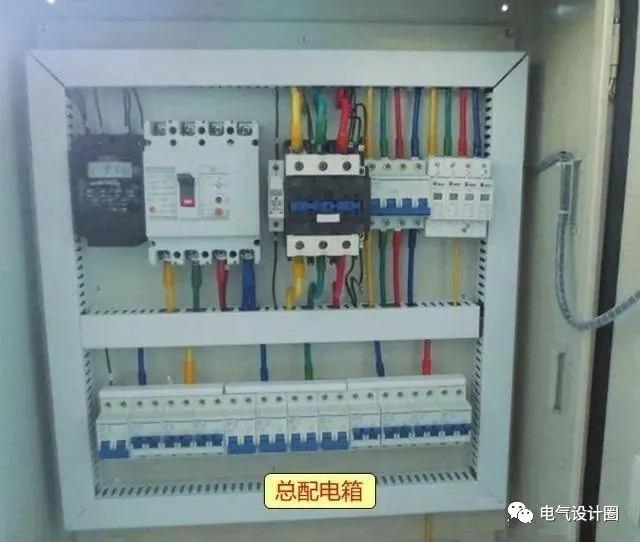

配电箱基本上都是购买的成品，算量时计算个数即可，箱内元器件大家大概了解就行，不用刻意记忆。
(3)进线电缆
前面在讲电线配管时，重点讲了它们的符号识别。现在拿来实践一下，如果你还是认不清，说明前面学习的还是不扎实。

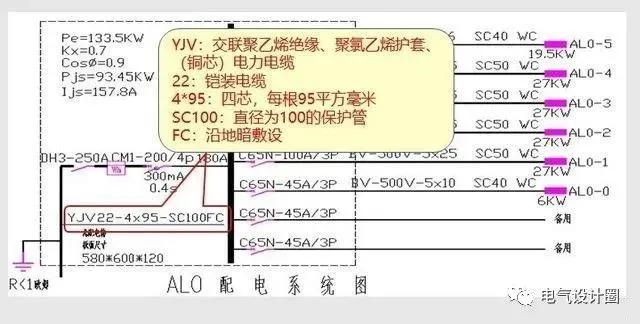

YJV22-4*95-SC100FC
YJV：交联聚乙烯绝缘、聚氯乙烯护套、(铜芯)电力电缆
22：铠装电缆
4*95：四芯，每根95平方毫米
SC100：直径为100mm的焊接钢管
FC：沿地暗敷设
常见电线表示方法：
L——铝
T——铜(省略)
J——交合
Q——轻型
R——软型
X——镀锌
J——加强型(第二个J表示含义)
G——钢
B——第一次出现，表示布线；第二次出现，表示平型
V——第一次出现，表示聚氯乙烯(塑料的)绝缘；第二次出现，表示聚氯乙烯护套
L——线芯为铝芯。若没有用L表示，就是铜芯
F——复合型
R——软线
P——屏蔽
S——双绞
X——绝缘橡胶
NH——耐火
ZR——阻燃

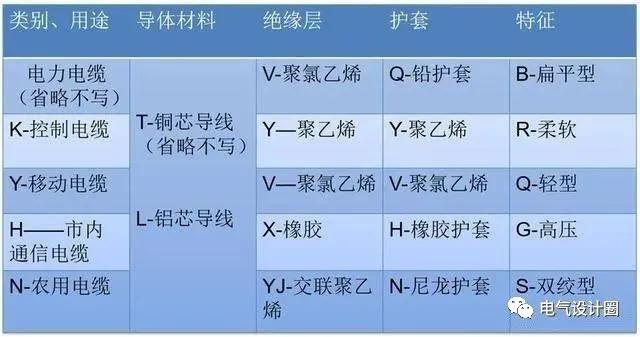

常见电缆表示方法：

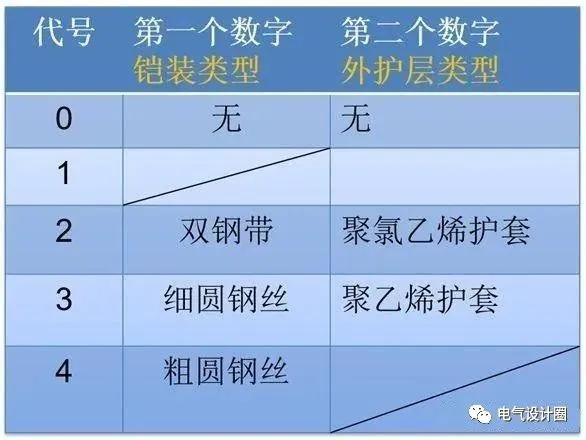

铠装电缆表示方法：
常见的敷设表示方法：
DB-直埋
FC-地板或地面下敷设
WE-沿墙明敷
WC-暗敷在墙内
CE-沿天棚或顶板面敷设
CC-暗敷设在屋面或顶板内
TC-电缆沟BC-暗敷在梁内
CLC-暗敷在柱内
SR-沿钢索
BE-沿屋架，梁
AB-沿或跨梁(屋架)敷设
AC-沿或跨柱敷设
SCE-吊顶内敷设

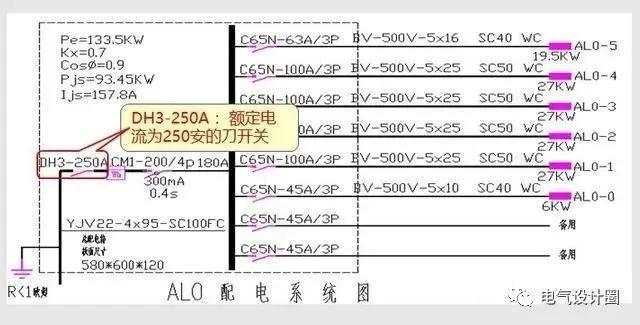

(4)进线开关
总配电箱进线开关，表达及参数如图12所示。

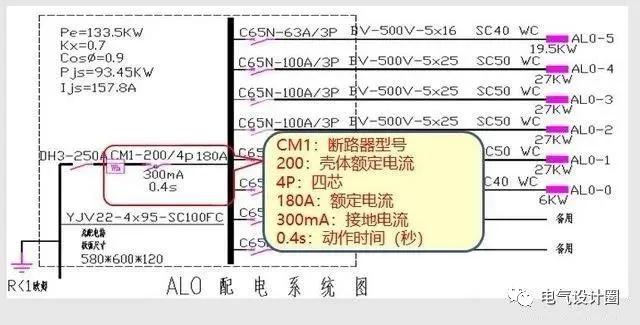

(5)总断路器

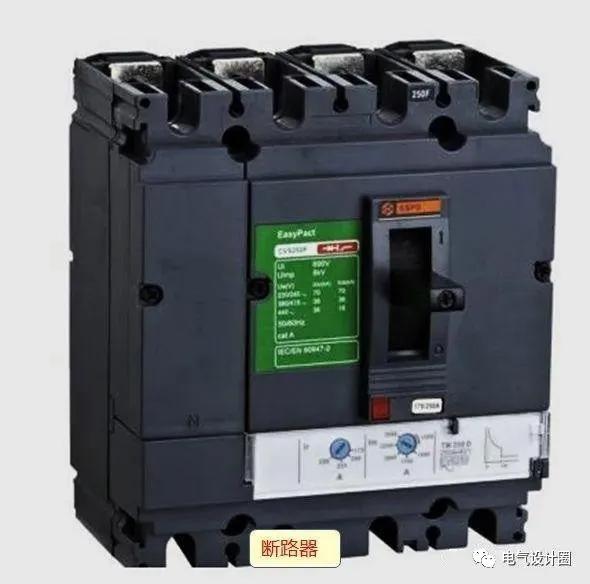

断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。简单理解就是总开关。简单了解即可。
CM1：断路器型号
200：壳体额定电流
4P：四芯
180A：额定电流
300mA：接地电流
0.4s：动作时间(秒)

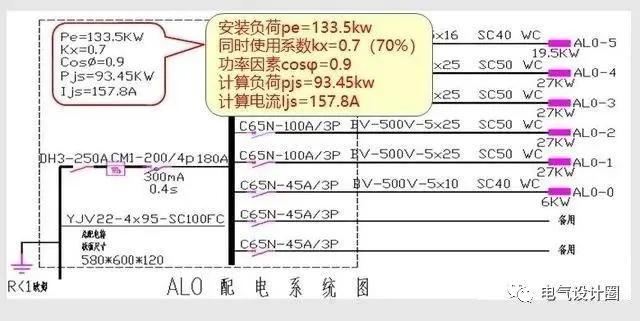

(6)设计指标
设计指标一般标注左上角，其含义如图17所示，理解不了也没有关系，对做预算没有什么用，知道是设计指标就行。
安装负荷pe=133.5kw
同时使用系数kx=0.7(70％)
功率因素cosφ=0.9
计算负荷pjs=93.45kw
计算电流Ijs=157.8A

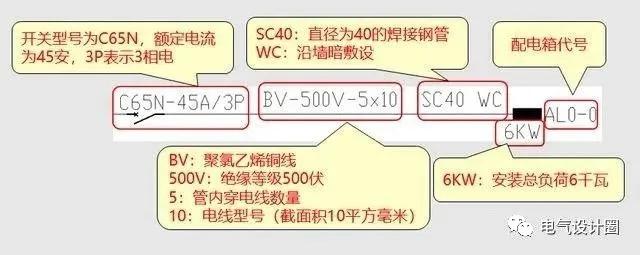

(7)支路线管及配电箱
同样支路的配线管，配线需要重点记忆了。
由于配电箱算个数，内部参数意义不大，但是配管，配线采用什么材质，什么铺设方式，导线直径等，都是要我们算量时要考虑的。以及通往哪个分配电箱。
BV：聚氯乙烯铜线
500V：绝缘等级500伏
5：管内穿电线数量
10：电线型号(截面积10平方毫米)
SC40：直径为40的焊接钢管
WC：沿墙暗敷设

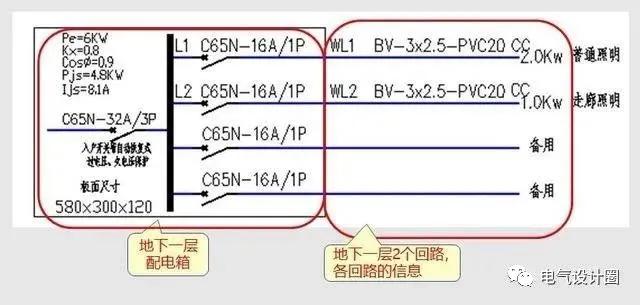

三、分配电箱系统图
分配电箱的系统图同理，非常好理解了。总配电箱分往各层的分配电箱，分配电箱供应控制各个回路的电气设备。

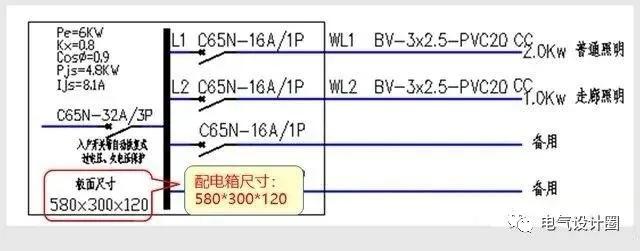

(1)配电箱尺寸
580*300*120(长*高*厚)

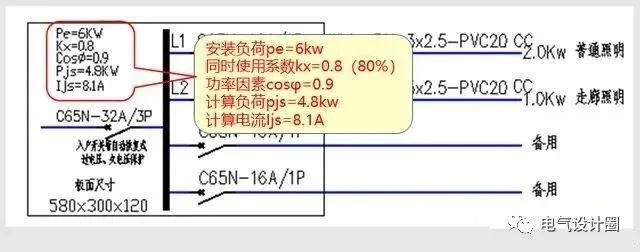

(2)设计指标
安装负荷pe=6kw
同时使用系数kx=0.8(80％)
功率因素cosφ=0.9
计算负荷pjs=4.8kw
计算电流Ijs=8.1A

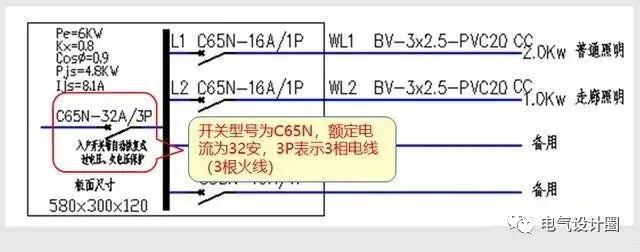

(3)进线开关
开关型号为C65N，额定电流为32安，3P表示3相电线(3根火线)

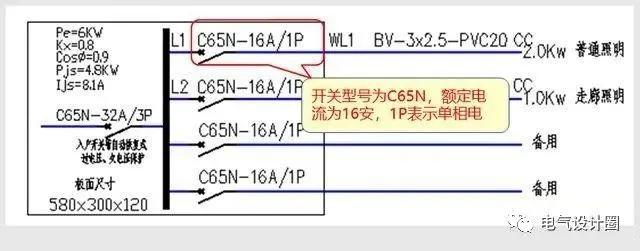

(4)出线开关
开关型号为C65N，额定电流为16安，1P表示单相电

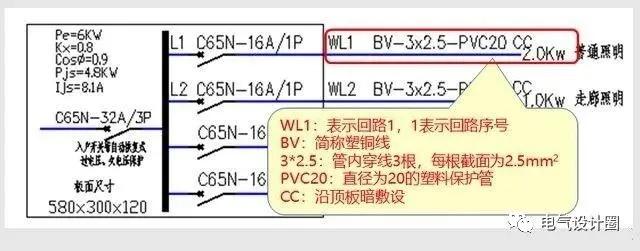

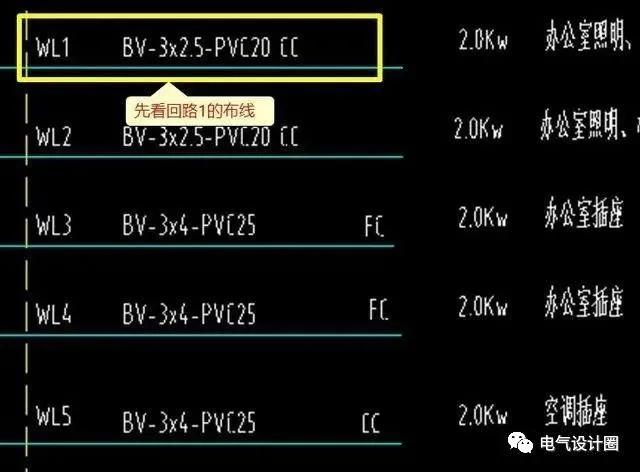

(5)WL1回路信息
WL1：表示回路1，1表示回路序号
BV：简称塑铜线
3*2.5：管内穿线3根，每根截面为2.5mm2
PVC20：直径为20的塑料保护管
CC：沿顶板暗敷设
(6)WL2回路信息
WL2：通俗称回路2，2表示回路序号
BV：简称塑铜线
3*2.5：管内穿线3根，每根截面为2.5mm2
PVC20：直径为20的塑料保护管
CC：沿顶板暗敷设
回路的走向与接什么电气设备，就要详细看各层的平面图纸了，也不难。系统图是对这个工程的线路组成做到心中有数，大家平常可以多找找系统图看看。
四、照明平面图的识读
(1)确定回路的组成
在前面，我们知道了系统图是整个建筑电路的构成，是用来表明供电线路与各设备工作原理及其作用，相互间关系的一种表达方式。

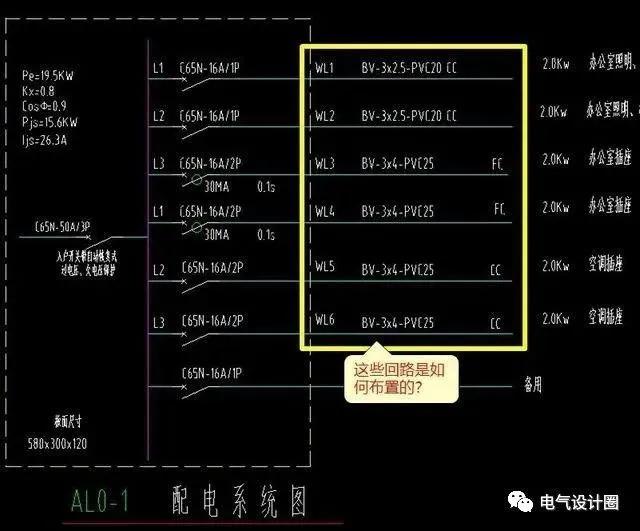

把上次分析的系统图拿出来，可以看出：系统图的电流最后流向了各个回路。
那么这些回路是什么构造呢？

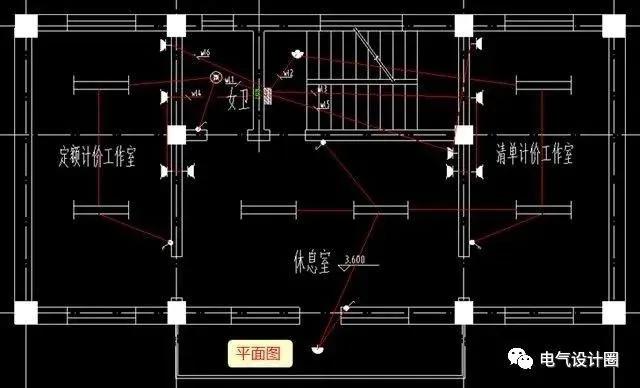

这时就需要看图纸中的平面布置图了，如图2所示
可以看出照明安装的图纸是在建筑图的基础上，增加了灯具管线的布置。图纸上的柱，墙，门窗等，大家应该都可以看得懂。
但是图上乱七八糟的线，还有各种符号应该怎么看，同学们是没有思路的。
虽然这是一个很简单的小楼，但是有6个回路，放在平面图纸中看起来比较乱。

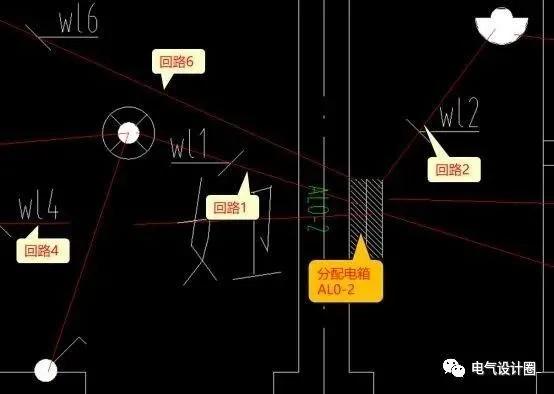

看图的第一步，就是分清各个回路，方法就行与系统图对应，在平面图中找到回路的组成。
理线路时一定要有下面这个思路概念：进户线→总配电箱→干管→分配电箱→支管→用电设备，也就是照明系统的组成。
回路的支线一定是从配电箱里出来的，看图时首先放大找到配电箱，顺着配电箱出来的线路，用鼠标沿着回路走一遍，就可以把一条回路的走向，和它通过的设备串起来。
这时就会有一个问题：当在图纸很大，线路复杂，有些线可能交错，如何判断哪个时哪个的回路呢？
方法其实很简单，只要明白，在平面图内，管线不会平白无故的分支，那在哪里分支呢？
在接线盒中接线、分支。
如开关，灯具等设备后边一定有一个接线盒，电线在这里边进行接线和分出线路。

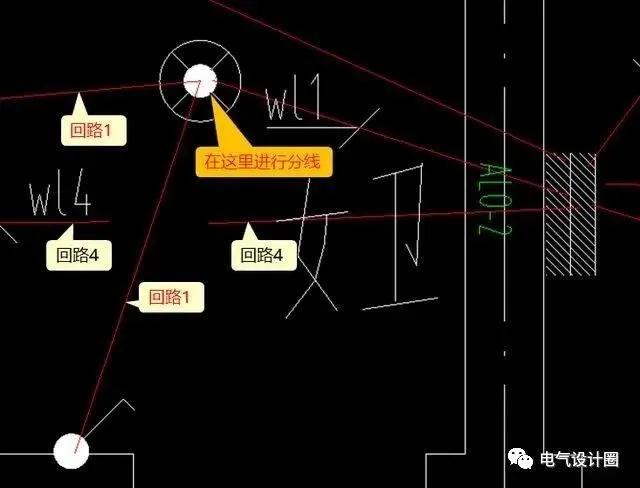

如上图所示，虽然回路1与回路4，中间有交错的地方。
但是它们没有任何关系，垂直方向的一定是回路1，而水平方向的是回路4。
回路1在灯盒内分线，一根去找开关，一根继续通往其它设备。
虽然听起来比较复杂，事实上当你自己看着图纸顺下来时，会发现非常简单，只需要仔细。

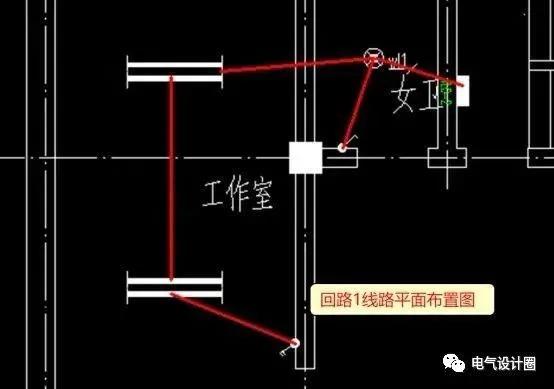

为看图方便，把其它的回路隐去，只留下WL1，如图所示。
留下的回路1，可能还是看不懂，原因是安装图纸基本上都是由符号组成，很多同学就先去学习识别符号，其实是没有必要的。

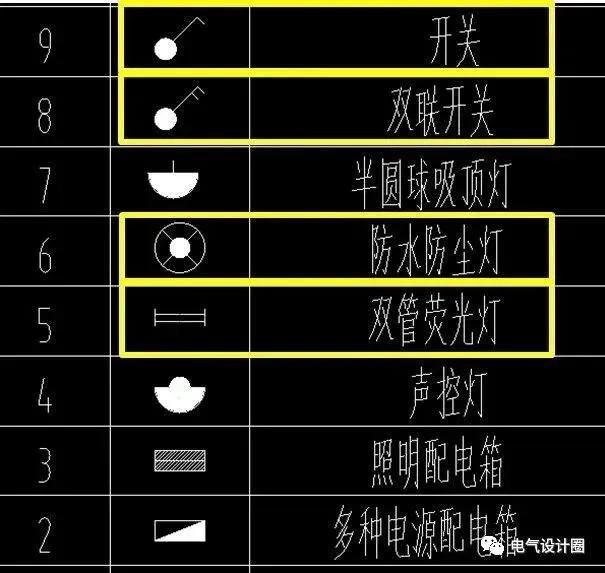

安装的标准符号总共有几千的个，学习的成本很大，可能还记不住。一般图纸都会有大样图示，对应平面图识别清楚就行，慢慢工程做多了，常见的符号示意也就清楚了。

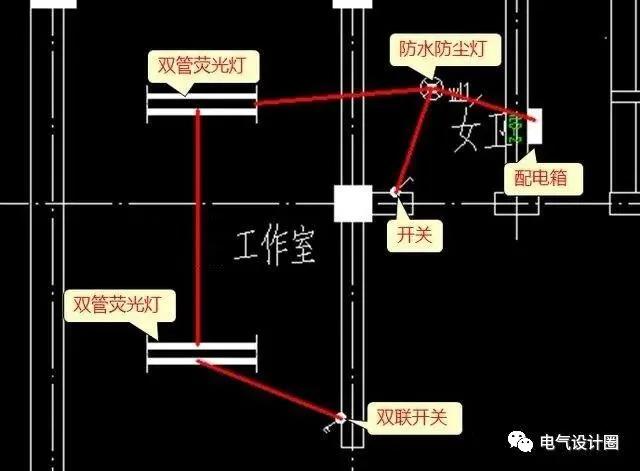

到现在我们已经把WL1的线路以及设备整理清楚了。
由一个开关、一个防水防尘灯，一个双联开关、两个双管荧光灯组成。
(2)识图基础原理
对于老手来说，这个线路已经看完了，因为他知道里边的线是如何接的。
但是对于新手来说，就是图纸表示的一根线连接起来所有设备，并不知道导线的走向。

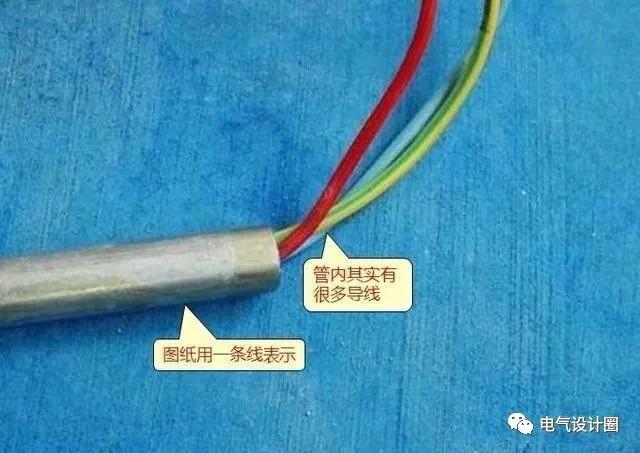

图纸中用一根线表示，其实可以理解为配线导管，里边的线是不表示出来的，如果画出来，那图纸就更乱了。
大部分图纸都会标注管内导线的数量，如图所示。毕竟安装算量的主要项目之一就是算导线的长度，知道根数非常重要。
而我们这份图纸没有给标注，就需要算一下，顺便捋一下线路是怎么走的，需要初中高中的物理知识，忘了也没有关系，只要明白线路中导线应该是闭合的回路这个概念就可以了。

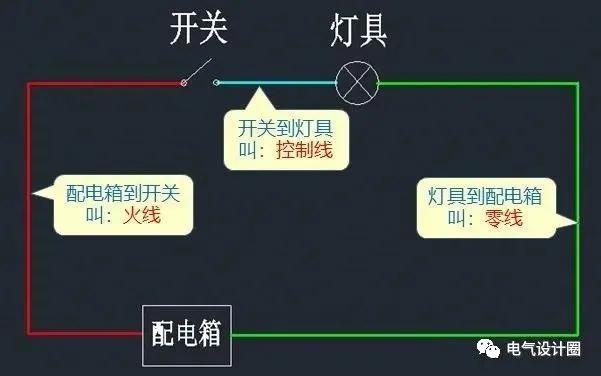

在电气专业中根据导线的性质，要把这里面的导线分为火线，零线，控制线。
为了保护人的安全不被电到会增加保护线。

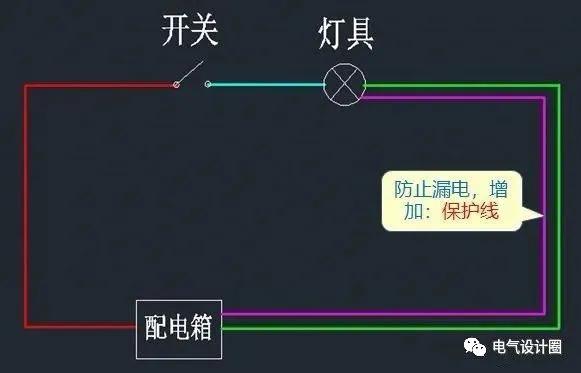

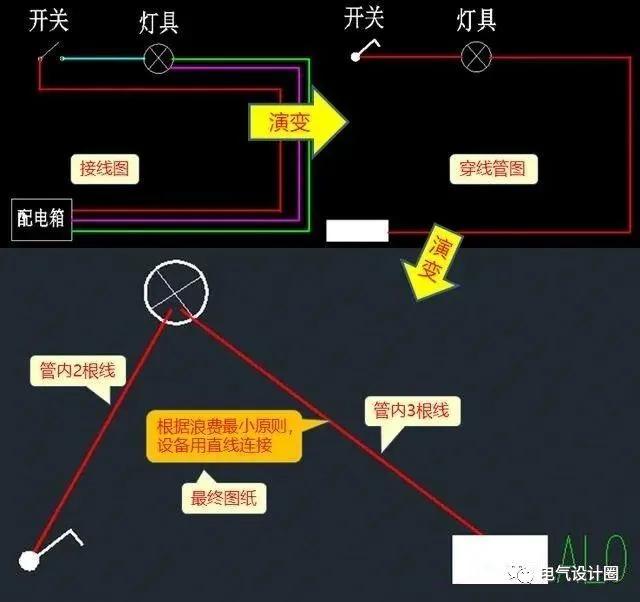

把上边的图纸转换一下，如图所示。就和实际图纸一样了。
配电箱到灯具：有3根线(火线、零线、保护线)。
灯具到开关：有2根线(火线、控制线)。

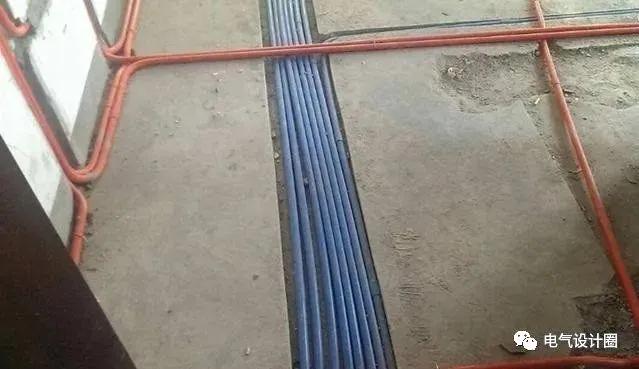

导线是软的，可以任意弯折，肯定不是一根线配一根管，而是一根管里可以有几根线
(3)确定线路的走向及根数
看懂上边这些概念，我们再把回路1拿过来。

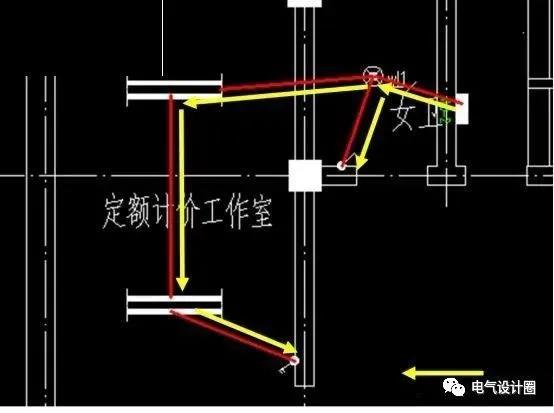

火线的走向：
想一下上边的电路导线的走先，导线从电源出来，先找开关。
虽然图纸中是连在一起的，但是火线不能直接连上灯具，那样就是长明灯，费电不说，长明灯是给死人用的，千万不要这样接。
火线先找开关，开关来控制设备。看着是连着的，其实只是路过，火线出来先找开关。
控制线走向：
控制线是开关到设备，上边的开关出来一根线控制上边的防水防尘灯。

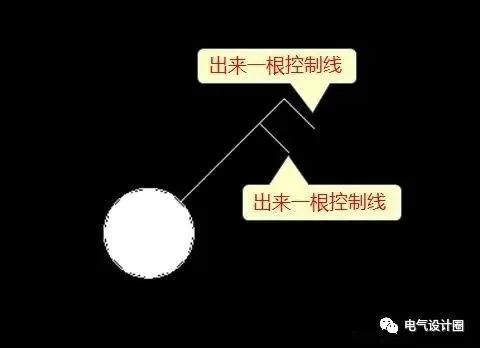

下部是一个双联开关，也就是一个开关控制两个灯，出来的是2根控制线。
开关的图示有两个角，一个角接一根控制线。
一根控制线控制下面的荧光灯；
一根控制线路过上面的荧光灯，在下面的荧光灯处，没有接入，只是路过。
现在灯具的供电线路走完了，可以看出有些地方一根线，有些地方两三根线。
但是这样的电路是不通的，还需要回去线。
设备运转需要形成闭合回路。

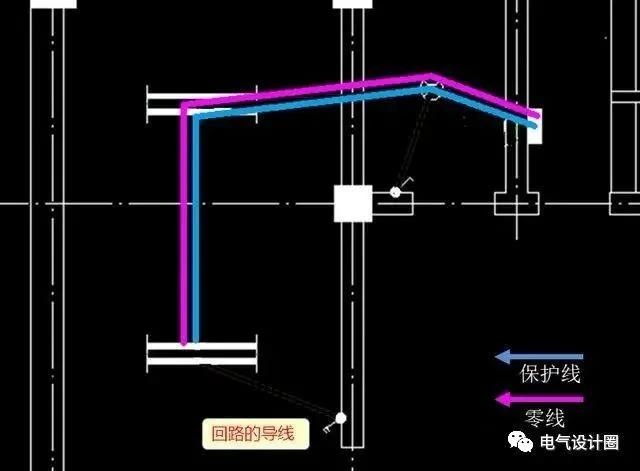

回去的线就是零线和保护线，走法就比较简单了，就是回到配电箱。
零线和保护线就到配电箱，形成我完整的回路了。

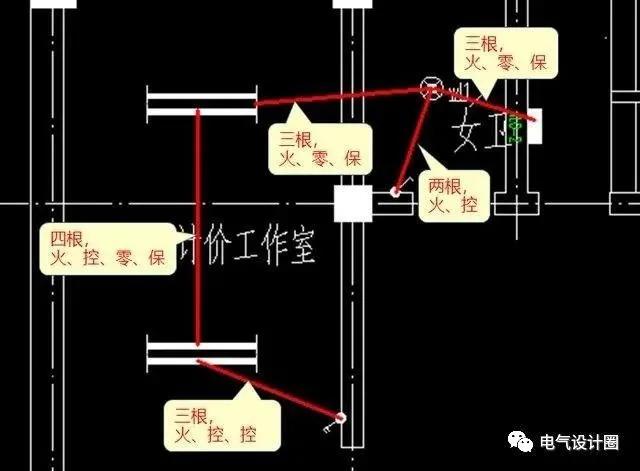

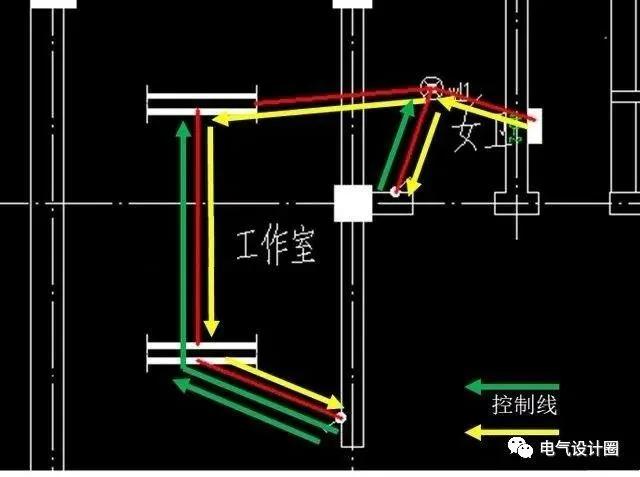

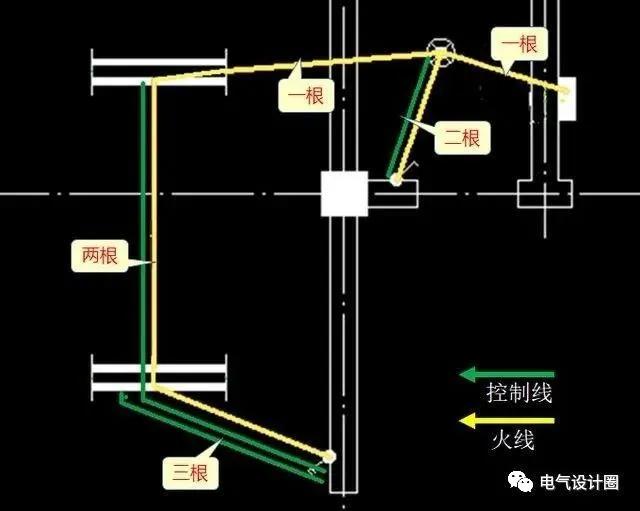

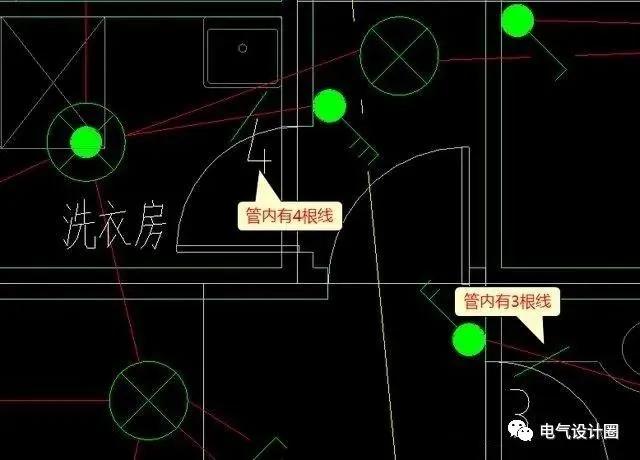

再次看一下管中有几根线，如图所示。如果中间哪里看不懂，一定要自己顺着捋一遍，把电流的走向看明白。
到现在平面图的所有信息就讲清楚了：
回路1的设备是：一个开关、一个防水防尘灯，一个双联开关、两个双管荧光灯。
上部开关控制防水防尘灯、双联开关分别控制两个双管荧光灯。
管内电流的走向，与管内导线的数量需要自己分析一下，做到心中有数。
