规格选择_聊聊TYPE C数据线的铜丝规格怎么选择

自从TYPE C数据线开始跑3A，5A电流以后，铜丝规格如何选择来满足电流和功率的问题就开始经常有人问到，今天我们就一起聊聊TYPE C数据线的铜丝规格怎么选择，USB数据线，最基本的电器参数就是电阻，压降，电压等，其实被客人问最多的当然就是对应数据线可以承受多少的电流，用多大的导体比较划算，今天我们就一起聊聊。

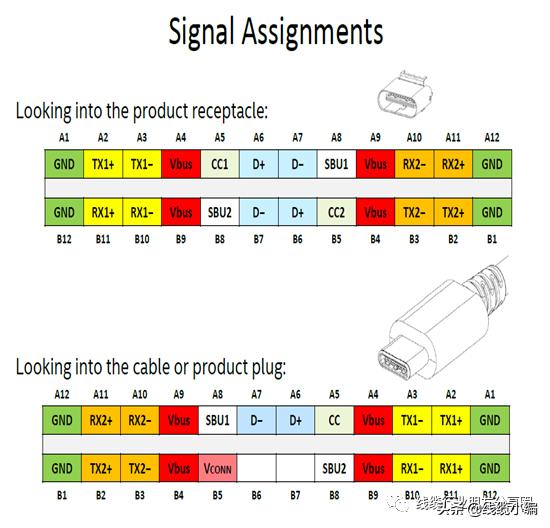

在TYPE C数据线的数据线里面，涉及到电流传输的PIN角定义为VBUS和GND，我们再一起回顾下USB Type-C脚位说明，然后再回到这个主题

以上信号按照功能主要可以分为5类：

第一类：Power有关的信号，包括

a)VBUS，USB线缆的bus power(和我们通常意义上VBUS保持一致)。

b)VCONN(只有在插头上才会有该信号)，用于向插头供电(由此可以推测出有些插头中可能会有电路)。

c)GND，接地

第二类：USB 2.0数据线，D+/D-，它们在插头端只有一对，和旧的USB 2.0规范一致。但为了支持正反随意插。在插座端定义了两组，这样插座端可以根据实际情况进行合适的mapping。 第三类：USB3.1数据线，TX+/-和RX+/-，用于高速的数据传输。插头和插座端都有两组，用于支持正反随意插。

第四类：用于Configuration的信号，对插头来说，只有一个CC，对插座来说，有两个CC1和CC2。

第五类：扩展功能所需的信号，具体使用场景由相应的扩展功能决定。

对于3.1中所描述的不同类型的插座和插头，这24个管脚以及信号不一定全部使用，具体可参考USB Type-C的规范，另外大家可能注意到了，USB Type-C 24个管脚信号中，Power类(GND/VBUS)和数据类(D+/D-/TX/RX)是完全对称的(对Power来说，无论怎么插，都是一样；对数据线来说，简单的路由一下，就可以工作)。剩下的，包括CC、SBU和VCONN，用于方向、线类型等检测.

USB上的VBUS到底是个什么鬼？

说GEND，大家肯定都知道，但是说到VBUS就很多人只闻其声了，根据USB规范，从电源方面
