基于arduino的ESP32 学习笔记（五）SD卡使用

前言

本文的目的是为了给将要制作的ESP32手环做技术储备

记录使用ESP32的SPI接口操作SD卡，暂时不涉及文件读写，主要验证硬件可行性

硬件准备

• ESP-WROOM-32E开发板

• micro SD卡

• micro SD卡插槽模块

软件准备

• VSCODE+PlatformIO

使用过程

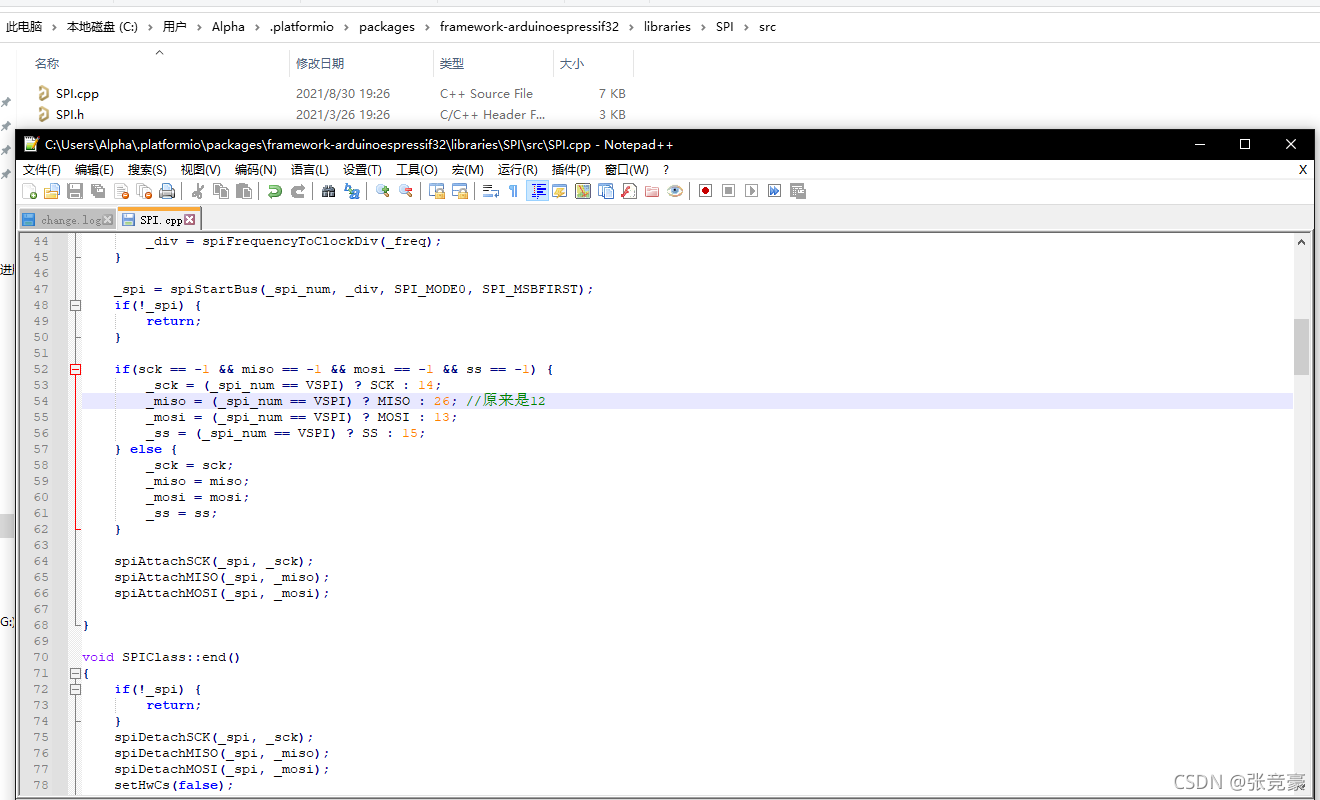

改MISO引脚

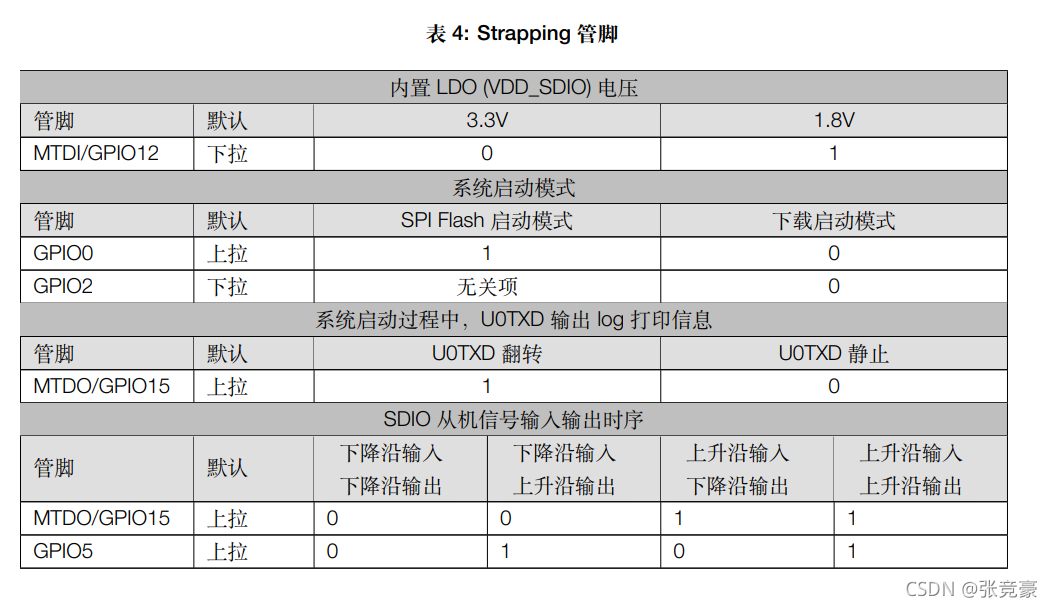

通过ESP32数据手册，结合雉晖君的github：GPIO12作为启动电压选择引脚，默认设置为下拉，而作为HSPI的MISO，与SD卡插槽连接的时候，被SD卡插槽上拉电阻拉高，会导致启动失败，所以首先要将MISO改为其他引脚

硬件接线

按照上面截图的方式接线，要注意ESP32的MISO应该接SD卡插槽模块的MISO，这个还是听令我费解的，不像串口模块那样RXTX要对调

程序编写

写了一段读取SD卡信息的代码，测试SD卡是否驱动成功

#include <Arduino.h>
#include <FS.h>
#include <SPI.h>
#include <SD.h>

void setup()
{
    // put your setup code here, to run once:
    Serial.begin(115200);
    SPIClass *sd_spi = new SPIClass(HSPI);
    if (!SD.begin(15, *sd_spi)) // SD-Card SS pin is 15
    {
        Serial.println("Card Mount Failed");
        return;
    }

    uint8_t cardType = SD.cardType();
    if (cardType == CARD_NONE)
    {
        Serial.println("No SD card attached");
        return;
    }

    Serial.print("SD Card Type: ");
    if (cardType == CARD_MMC)
    {
        Serial.println("MMC");
    }
    else if (cardType == CARD_SD)
    {
        Serial.println("SDSC");
    }
    else if (cardType == CARD_SDHC)
    {
        Serial.println("SDHC");
    }
    else
    {
        Serial.println("UNKNOWN");
    }

    uint64_t cardSize = SD.cardSize() / (1024 * 1024);
    Serial.printf("SD Card Size: %lluMB\n", cardSize);
}

void loop()
{
    // put your main code here, to run repeatedly:
}

实验现象

成功打印出SD卡信息，说明硬件引脚没问题
