【机器型号】华硕 A43S
【主板板号】K43SV 4.1

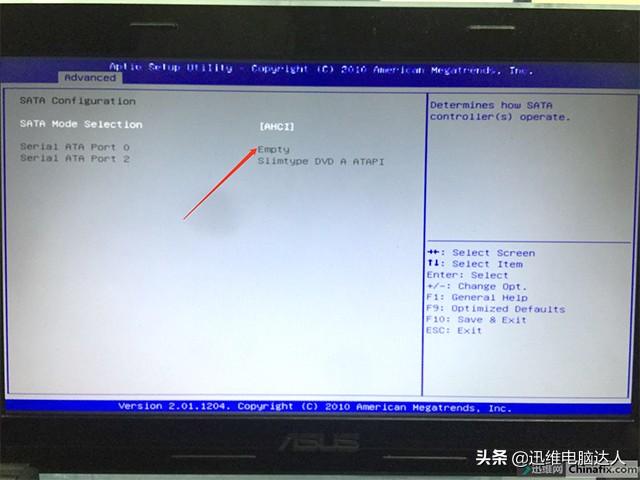

【故障现象】SATA 接口不认硬盘
同行送来一台华硕A43S笔记本电脑，说SATA接口不认硬盘，光驱还有用不能拆光驱，他说可能就是接口接触不良引起的。
拿到机器后用其他机械硬盘测试了一下，确实是不认硬盘，但机械硬盘是有转动的声音的，说明硬盘供电应该没问题。拆机检测！

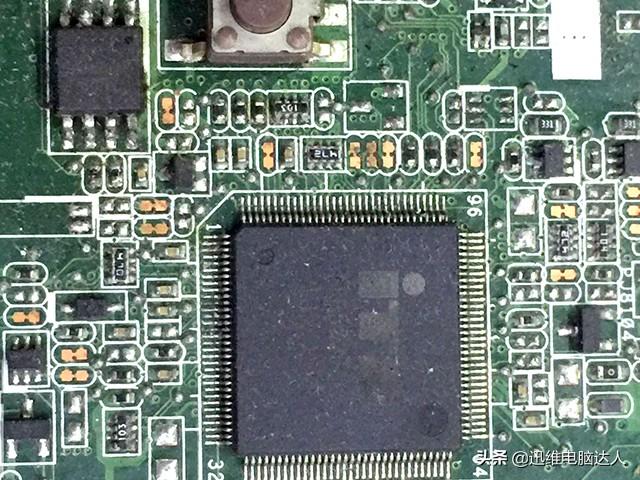

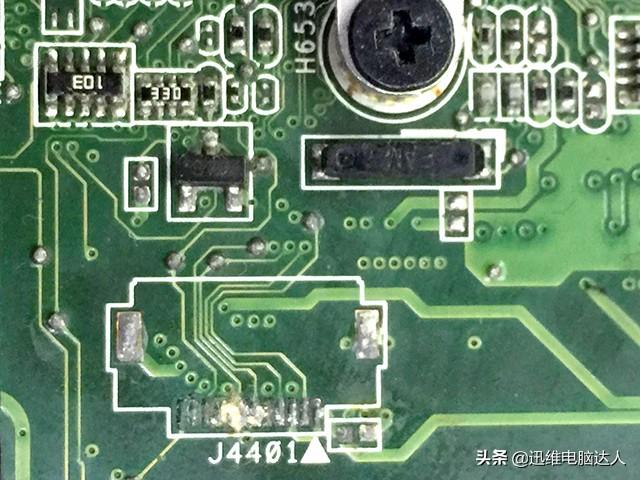

可能是机器很久没用了，里面腐蚀有点严重，整板清理了一下。

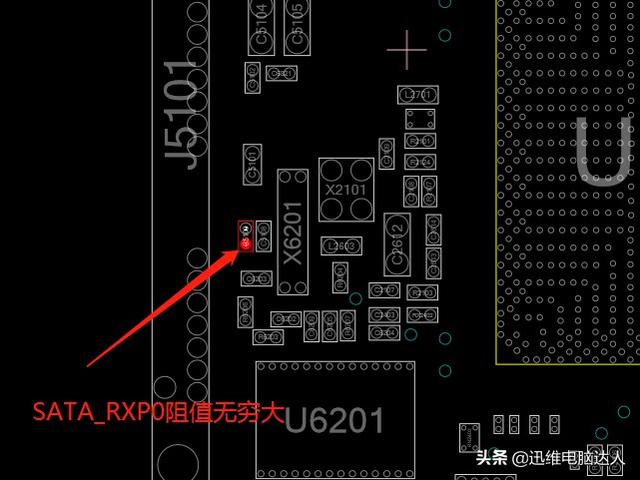

烘干以后打开点位进行测量，测量SATA 口边上四个耦合电容到PCH桥的阻值，测量发现SATA_RXP0阻值无穷大。
跑线发现中间没有断线，这个点直接进桥了，要么桥空焊，要么桥有问题了。上BGA加焊，重新测量故障依旧，看来桥挂了！下面重点来了哟！
光驱客户要的，SATA又用不了，难道只有换桥一条路了吗！仔细想了一下，外星人的机器有时就有两个机械盘一个光驱，说明桥不止支持两个SATA设备，应该可以通过华硕点位找到另外的SATA通道，打开点位仔细搜索，终于发现另外的通道。

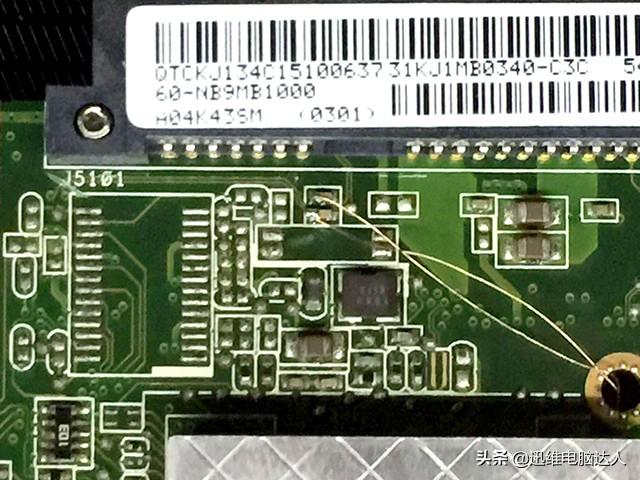

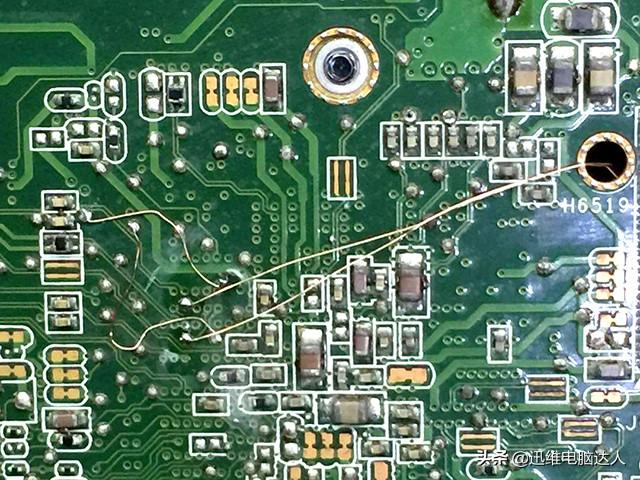

把四条和桥的连线断开，用漆包线分别从四个点飞到对应的耦合电容上。

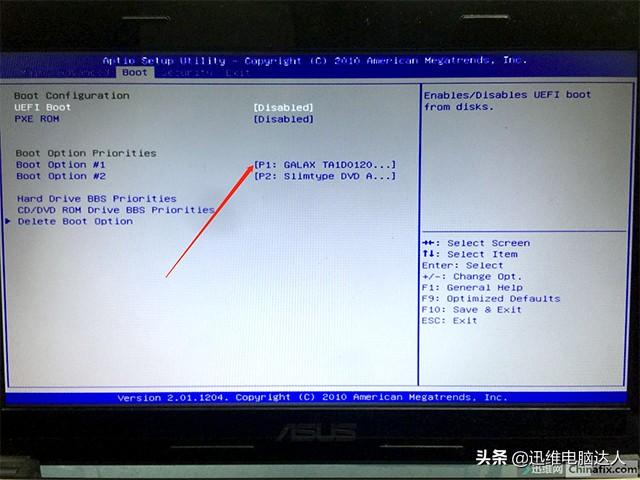

装机测试，P1通道在SATA 是看不到的，但在BOOT里面可以找到P1通道的硬盘。

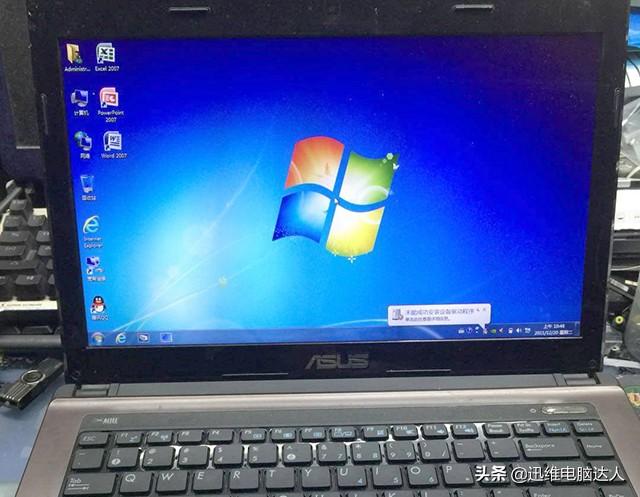

机器正常进系统，硬盘已经识别到了，故障排除，维修到此结束!
本案例由迅维会员(鑫茂电脑)原创提供，未经允许不得转载!
