有道词典笔3新增功能扫读和点读是怎么集成的?

2020年12月1日,有道品牌推出了一款硬件新品,名叫有道词典笔3。

相对有道于2019年8月推出后来被称为“爆品”的有道词典笔2来说,有道3硬件最大最明显差别是屏幕变的更大了,同时增加了点读功能(点读笔点读特定教材的功能)。为业内首款将扫读和点读集成在一起的量产产品!

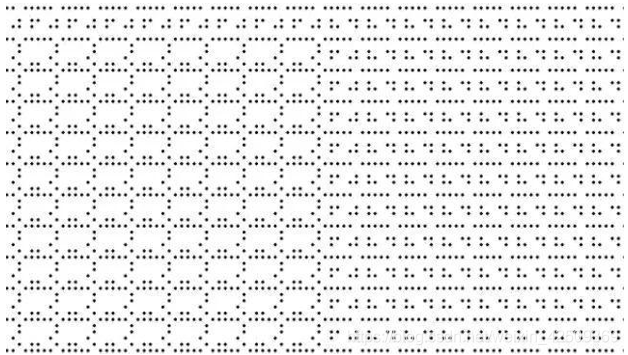

相信大家都听过早期的魔性广告“哪里不会点哪里,so easy”吧,说的就是火遍大江南北的步步高点读机。熟悉点读笔的原理的都清楚,基于红外光学识别的点读技术,是需要红外补光灯补光,光学标识点反射后才能清晰识别印刷在教材上的编码的。

有道词典笔3 在原有OCR扫读的基础上,增加了OID点读功能。

两种功能原理如下:

那么有道词典笔3 扫读和点读功能是怎么集成的?

通过上述两种功能的实现原理对比,他们如果要集成在一起的话,其中补光灯和滤光片必定是兼容支持两种原理的。



滤光片

在业内,摄像头模组LENS中带 650nm+850nm的双通滤光片 还是很成熟的方案,其滤波如下:

650nm以下的可见光,作为OCR识别时补光用,是可以通过滤光片到达sensor的;

850nm以上的红外光,作为OID识别用的补光用,也是可以通过此滤光片到达sensor的;

故滤光片实现两种波段兼容是没问题的。



补光灯

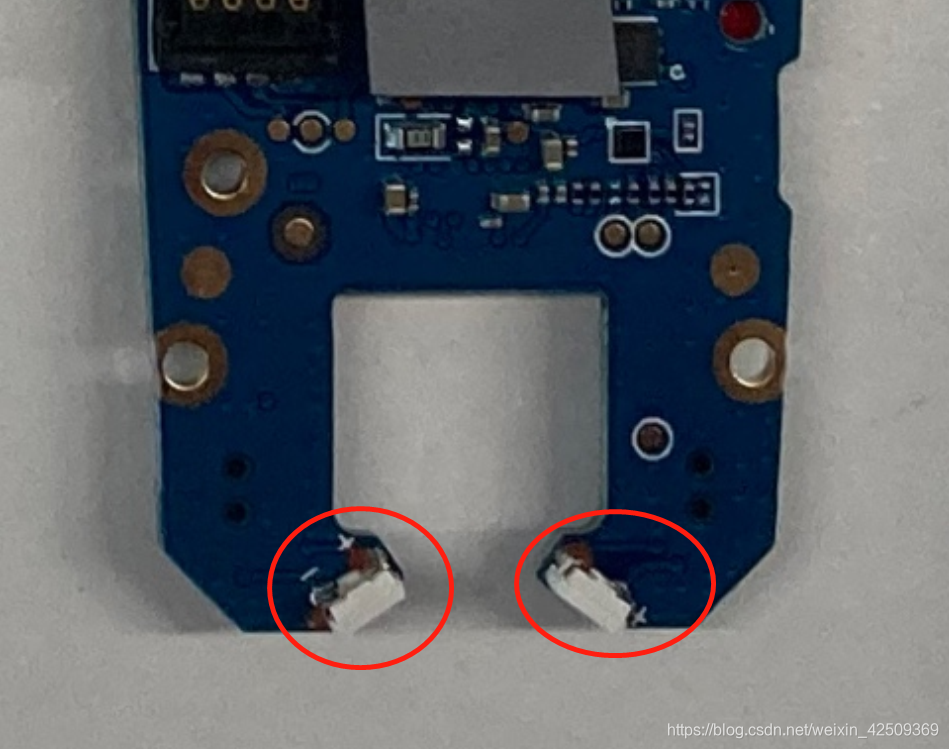

但是经过上篇的拆解,我们并没有发现单独的红外补光灯,只发现两颗白色补光灯安装在PCB上给摄像头补光。

具体如下图所示:

因此只能顺理推测:红外补光灯集成在上两颗LED灯中。

经过与LED供应商沟通,确实有类似集成的LED灯,将白光和红外光集成在一个封装里,只是封装较大有3838的尺寸,其原理符号如下:

通过上述滤光片和补光灯的介绍,现在了解有道词典笔3扫读和点读功能是怎么集成的了吧。



细心的朋友可能发现:补光灯在PCB上实际只有“+ 和 -”两个管脚,跟符号截图中的四个管脚是不完全吻合的。

可行的工程原理上面已经简要分析了,具体实施细节各有应对措施,欢迎感兴趣的朋友留言交流!

虽然我认为点读功能和扫读功能的实际用户并不重合,但作为业内首款将扫读和点读兼容集成的产品,有道词典笔3的设计值得肯定!



祝工作生活日拱一卒,有事私信联系!

文章若有帮助,或点赞分享转载收藏,都是持续更新的动力!
