eplan导出部件汇总表_小技巧如何将EPLAN表格导出到EXCEL

编辑丨钻石海

出品丨电气CAD论坛

在用EPLAN出材料汇总表时，默认是在软件环境下表现的，即便可以导出成PDF文档交付到采购部门，但也不如xls格式的要方便，因为其它部门可能要导入到ERP或统计、运算数量等操作，EPLAN其实可以通过“标签”功能来导出汇总表，接下来我们就来看看如何操作：

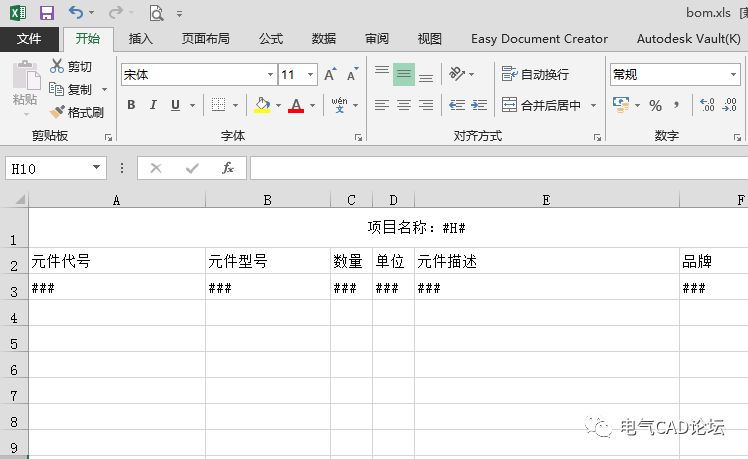

第一步：EXCEL新建文档

---

表头格式：#H#

填充内容：###

不用在意符号，按自己要求做好模板，并在需要填充内容的地方输入3个#就可以了，另存为xls格式。

第二步：EPLAN中配置标签

---

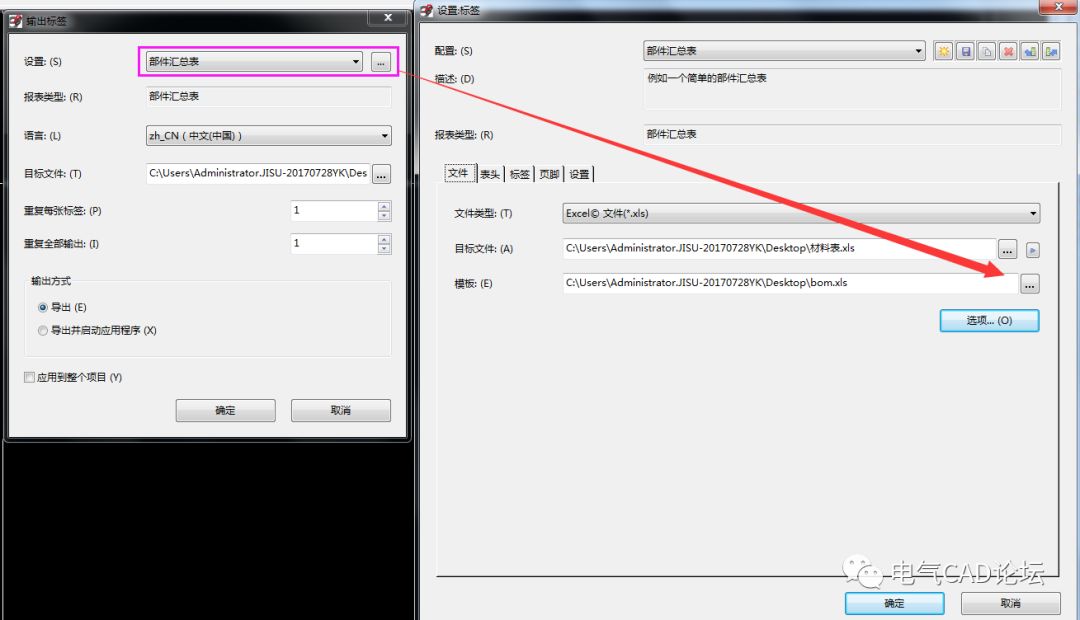

点击菜单：工具-报表-标签，选择部件汇总表并点击3个点

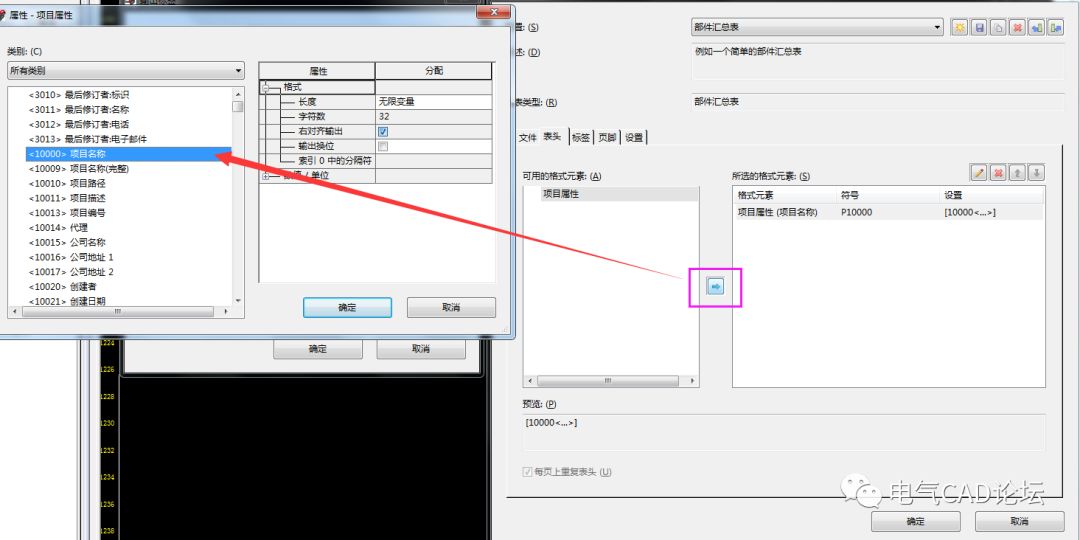

在设置：标签对话框中将模板选择为刚才新建的excel文件，目标文件(即新生成的文件)也起个名字，然后在表头选项卡下选择希望生成的表头内容，我这里是项目名称。

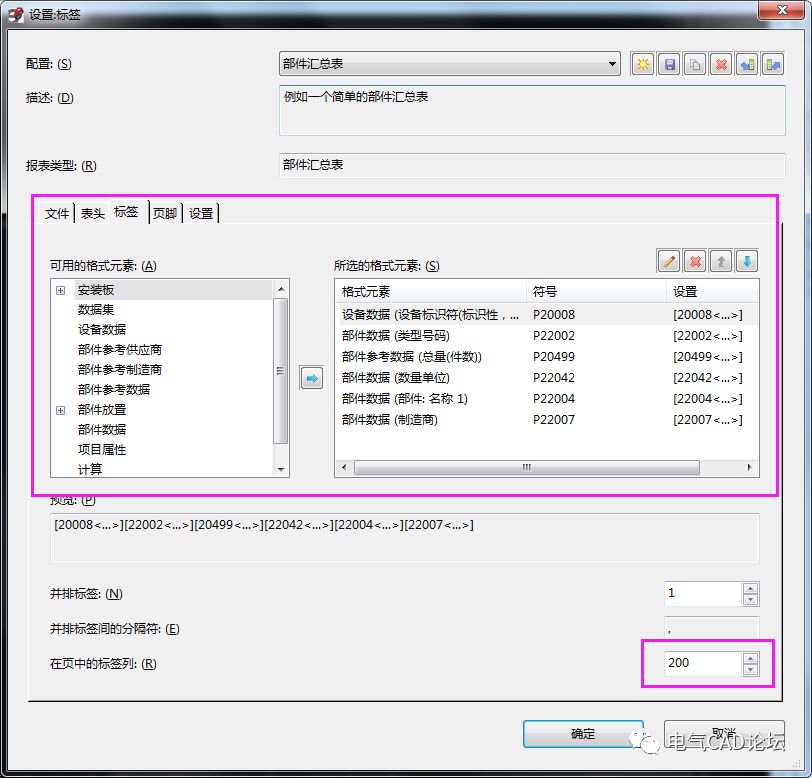

接下来设置标签选项卡：

EPLAN会按照右边已选择的元素，从上到下依次填充到excel文档中从左到右的###。

需要注意最下面的“在页中的标签列”，我这里200是指excel中每行数据达到200行后会新建一个工作表继续填充。

最后一步：确认输出

---

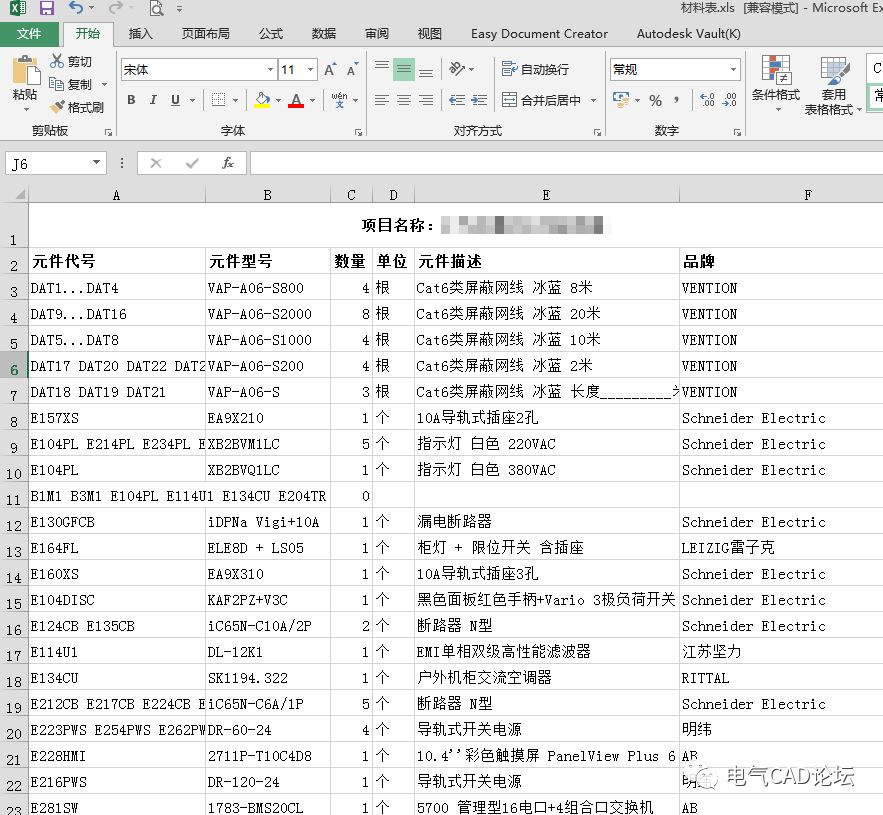

点击确认返回输出标签对话框，确认导出后打开新建的文档就可以了。

怎么样是不是很简单呢~
