简介：本项目要求设计一个用于搬运作业的机械手控制系统，涉及机械工程、电子工程和自动化控制等多个领域。核心组成包括执行机构、传动机构、控制系统和末端执行器。项目中要关注机构设计、运动学和动力学分析、传感器技术、控制系统设计、人机交互界面开发、软件编程以及系统集成和测试，确保设计满足性能要求。虽不提供CAD图纸，但设计过程涉及使用CAD软件绘制和仿真三维模型。

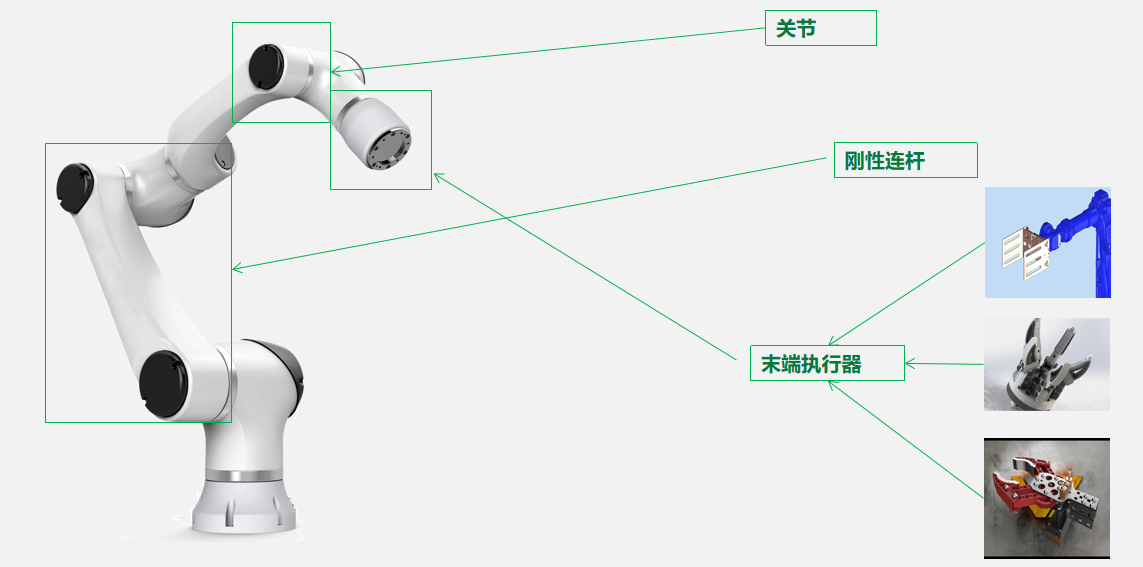

1. 机械手基本结构理解

机械手在自动化系统中的重要性及应用概述

机械手（robotic arm）是自动化系统中的关键组成部分，它能够模仿人手和手臂执行抓取、移动、组装、包装等多种任务。在现代制造业中，机械手是实现高效率、高精度作业不可或缺的工具。随着技术的进步，机械手的应用领域也逐渐扩大，从传统的汽车、电子制造行业，发展到医疗、教育、服务等行业，甚至在空间探索和深海作业中也扮演了重要角色。

不同类型的机械手结构特点和选择依据

机械手根据其应用的不同，有多种结构类型。例如，关节型机械手（articulated robot）具有多个旋转关节，灵活性高，适合复杂任务；直角坐标型（Cartesian robot）结构简单、控制容易，常用于点到点的快速移动；圆柱坐标型（cylindrical robot）结合了直角和关节型的特点，适合沿一个方向的连续运动。选择机械手时，需要考虑精度、速度、负载能力、可扩展性以及成本等因素，以满足特定应用场景的需求。

2. 机械结构选择与设计

机械手的关节类型和选择标准是其设计过程中最为基础的环节。关节不仅是机械手进行动作的转轴，也是决定机械手灵活性与精确度的关键。选择合适的关节对后续的设计、控制、甚至整体的成本都有深远影响。

2.1 机械手的关节类型和选择标准

2.1.1 关节的定义和分类

机械手的关节可以按照它们所能实现的运动类型进行分类，通常包括：

• 回转关节（Revolute Joint） ：允许机械手臂在单一轴线周围转动。
• 滑动关节（Prismatic Joint） ：使得机械手可以在一定方向上平移。
• 球面关节（Spherical Joint） ：允许三个方向的旋转，通常用于模拟手腕的动作。
• 圆柱关节（Cylindrical Joint） ：允许一种方向的旋转和一种方向的直线运动。

关节的定义还涉及到它们的自由度（DoF），即关节能提供的独立运动方向数量。一个具有较高自由度的机械手可以完成更复杂的任务。

2.1.2 关节选择的考量因素

关节的选择需要考虑实际应用的需求，以下是一些主要的考量因素：

• 运动范围 ：根据任务的需求，选择能满足所需动作幅度的关节。
• 负载能力 ：关节需要承受的最大负载量应根据实际工作环境确定。
• 精度与重复精度 ：在需要高精度作业的场合，选择精度高、重复精度好的关节类型。
• 速度要求 ：对于高速运动，关节需要具有足够的响应速度。
• 空间限制 ：安装空间的大小和形状有时会限制关节的选择。
• 成本预算 ：关节的价格也是关节选择时不可忽视的因素。

2.2 机械手的驱动方式及应用

驱动方式的选择直接影响到机械手的性能，因此需要根据具体应用和成本要求仔细考量。

2.2.1 电动驱动系统

电动驱动系统因其高精度、高速度和良好的动态特性，广泛应用于需要精确控制的场合。电动驱动系统通常由电动机、减速机以及编码器等部分组成，可以精确控制关节的转动或者滑动。

2.2.2 液压和气动驱动系统的比较

液压驱动系统和气动驱动系统都具有很大的力矩输出能力，但二者在应用上存在差异：

• 液压驱动 ：适用于重载或需要大功率输出的场合。液压驱动的响应速度虽然慢于电动和气动，但其稳定性和负载能力较强。
• 气动驱动 ：反应速度快，运行成本较低，但是其精确度通常不及电动驱动系统。

2.3 材料选择对机械性能的影响

机械手的材料选择是一个复杂的过程，它决定了机械手的重量、强度、耐久性以及成本。

2.3.1 不同材料的机械性能对比

常见的材料包括金属、塑料和复合材料。不同材料的机械性能对比如下：

• 金属 ：铝和钢是机械手常见的金属材料。铝轻但强度较低，适合制造轻质且速度要求较高的机械手。钢则重且强度高，常用于重载机械手。
• 塑料 ：塑料具有自重轻、成本低的优点，但耐温性和强度通常不如金属。
• 复合材料 ：比如碳纤维，具有高强度、低密度的优势，但成本较高，加工复杂。

2.3.2 材料选择对成本和耐久性的影响

材料的成本直接关联到整个机械手的制造成本，而耐久性影响到机械手的工作寿命和维护成本。选择材料时，需要平衡以下因素：

• 成本 ：金属材料价格一般高于塑料和复合材料，但加工成本和维护成本也需考虑。
• 耐久性 ：金属材料通常具有较长的工作寿命，但长时间运行后的磨损可能导致精度下降。
• 维护和更换 ：选择耐用且易于维护的材料可以降低长期运营成本。

在选择材料时，需要根据实际工作环境和预期使用周期来决定，从而实现最佳的成本效益比。

在下一章节中，我们将进一步探讨机械手在运动学和动力学方面的分析，以及如何通过优化设计来提升机械手的整体性能。

3. 运动学和动力学分析

3.1 运动学基础理论及应用

3.1.1 运动学模型的建立

运动学是研究物体运动特性而不考虑力的作用的科学分支。对于机械手而言，运动学模型的建立是进行运动控制、路径规划、碰撞检测等后续工作的基础。在建立运动学模型时，首先需要明确机械手的各个关节和连杆的相对位置和运动关系，这通常通过DH参数（Denavit-Hartenberg参数）来表示。

DH参数包括四个变量：连杆长度（a）、扭转角（alpha）、连杆偏移（d）和关节角（theta）。通过这些参数，可以将机械手的每个关节和连杆用变换矩阵来描述，进而建立整个机械手的运动学模型。这个模型能够帮助我们理解机械手各部件之间的运动关系，是后续进行正逆运动学分析的前提。

- a：连杆长度，指的是沿着前一个连杆的x轴从z轴到z'轴的距离。
- alpha：扭转角，指的是前一个连杆的z轴和当前连杆的z轴之间的夹角。
- d：连杆偏移，指的是沿着前一个连杆的z轴从x轴到x'轴的距离。
- theta：关节角，指的是当前连杆的x轴和前一个连杆的x轴之间的夹角。

3.1.2 正运动学与逆运动学的解析

正运动学指的是在已知关节参数（如关节角）的情况下，计算机械手末端执行器的位置和姿态。逆运动学则是在已知机械手末端执行器的位置和姿态的情况下，反推各个关节的参数。逆运动学对于机械手的路径规划和运动控制尤为重要，因为控制指令往往是基于末端执行器的位置和姿态来给出的。

解析逆运动学通常比解析正运动学更为复杂，因为可能存在多个解，或者某些情况下根本不存在解析解，需要采用数值方法求解。对于一个六自由度的机械手，其逆运动学方程通常是一组关于关节角的非线性方程组。

假设机械手的关节角为[theta1, theta2, theta3, theta4, theta5, theta6]，通过建立的运动学模型，可以推导出末端执行器的位置和姿态与关节角之间的关系。

3.2 动力学分析方法和技巧

3.2.1 动力学方程的推导

动力学分析关注的是力和力矩对机械手运动的影响。在此过程中，牛顿-欧拉方程或者拉格朗日方程是最常用的两种动力学建模方法。

牛顿-欧拉方程是基于牛顿第二定律，将力和力矩直接应用于机械手的各个部分，通过递推的方法从基座到末端执行器来推导整个系统的动态方程。这种方法计算量大，对于复杂的机械手系统来说，实现起来较为困难。

拉格朗日方法则是基于系统的动能和势能来建立系统的动态方程。它首先定义一个广义坐标系统，然后通过动能和势能之差来构造拉格朗日函数，最后通过求解拉格朗日方程得到动力学方程。拉格朗日方法适用于复杂系统，能够有效减少计算量。

3.2.2 动力学仿真与分析软件应用

在动力学分析中，使用专业仿真软件如MATLAB/Simulink、ADAMS或者ROS（机器人操作系统）中的Gazebo可以大大提高分析效率。这些软件工具内置了丰富的动力学计算库，提供了可视化界面，能够方便地建立机械手模型，输入关节参数，进行实时的动力学仿真和分析。

软件仿真不仅可以帮助工程师观察机械手在受力后的动态响应，而且可以通过模拟不同的工作环境和条件，评估机械手在特定负载和操作条件下的性能，进而对机械手的设计进行优化。

3.3 负载能力计算和优化设计

3.3.1 负载分析的基本原则

在确定机械手的负载能力时，主要考虑两个方面：静态负载和动态负载。静态负载是指机械手在不运动或者缓慢运动时能够承受的最大重量，而动态负载则考虑到了运动过程中的惯性力和冲击力。对于机械手的负载能力分析，需要综合考虑其关节的最大承受力矩、连杆的强度以及末端执行器的设计等因素。

静态负载分析可以通过计算机械手在不同姿态下的力矩来完成，动态负载则需要通过动力学仿真来评估。此外，热管理也是设计中不可忽视的一个方面，尤其是在高速运动或者长时间连续作业的场景中。

3.3.2 结构优化以提升负载能力

结构优化是通过改变机械手的设计参数来提升其承载能力。这可以通过多种方法实现，例如使用更高质量的材料、改进关节和连杆的设计、或者重新设计机械手的布局。优化的目标是达到更好的强度重量比，减少不必要的重量和体积，同时提高承载能力。

在优化过程中，工程师可以采用有限元分析（FEA）来模拟和分析机械手在不同载荷作用下的应力和变形情况。通过调整设计参数，反复进行FEA仿真，直到找到最佳的结构设计，以满足负载要求和成本控制。

flowchart LR
    A[开始负载能力优化]
    B[定义优化目标和约束]
    C[建立初始结构模型]
    D[进行FEA仿真]
    E[分析仿真结果]
    F[调整结构参数]
    G[是否达到优化目标?]
    H[输出最终优化设计]
    I[结束优化过程]
    A --> B
    B --> C
    C --> D
    D --> E
    E --> F
    F --> G
    G -- 是 --> H
    G -- 否 --> C
    H --> I

在本章节中，我们深入探讨了运动学和动力学分析的原理和应用。通过建立运动学模型和进行动力学方程推导，我们能够更好地理解和控制机械手的行为。同时，通过仿真软件和结构优化方法，我们可以提升机械手的负载能力，满足实际应用中对稳定性和精确性的要求。接下来的章节，我们将探索传感器技术在机械手中的应用，以及如何通过控制系统的优化来进一步提升机械手的性能。

4. 传感器技术应用

传感器技术在现代机械手系统中扮演着至关重要的角色。它们负责收集环境和机械手自身的数据，为精确控制和决策提供了可能。本章我们将深入探讨传感器在机械手中的作用，信号处理的方法，以及在精度控制方面的应用案例。

4.1 传感器在机械手中的作用和选择

传感器的类型繁多，各自有着不同的功能和特点。在机械手中，传感器是实现精确控制、状态监测和环境交互的基础。

4.1.1 传感器的基本类型和功能

传感器主要分为位置传感器、力/扭矩传感器、视觉传感器、温度传感器等。每种传感器都有其独特的作用： - 位置传感器用于测量机械手各关节的位置信息。 - 力/扭矩传感器则帮助检测和控制施加在工件上的力和扭矩，对于精细操作和防碰撞非常重要。 - 视觉传感器，如相机，提供了对机械手周边环境的图像信息，用于物体识别和导航。 - 温度传感器则监测和调整系统的温度状态，确保设备在最佳的工作温度下运行。

graph TD;
    A[传感器类型] --> B[位置传感器]
    A --> C[力/扭矩传感器]
    A --> D[视觉传感器]
    A --> E[温度传感器]

4.1.2 应用于机械手中的传感器选择

选择适用于特定任务的传感器需要考虑多个因素。首先，传感器的量程和精度必须满足应用的需求。其次，传感器的响应时间、耐环境性、可靠性和成本也是决策的重要依据。例如，如果一个机械手需要处理精细的组装任务，就需要高精度的位置传感器和力传感器。而对于需要在恶劣环境下工作的机械手，则可能需要特别耐用且抗干扰能力强的传感器。

4.2 传感器信号处理和集成

传感器采集的信号通常需要经过处理才能用于控制决策。信号处理过程中存在的挑战和集成解决方案都是实现高精度控制的关键。

4.2.1 信号处理的方法和挑战

传感器信号处理主要包括滤波、放大、数字化等步骤。滤波用于去除噪声，放大使得微弱信号能被后续系统识别，而数字化则便于信号的存储和进一步分析。处理过程中常见的挑战包括传感器自身的噪声、信号的非线性、温度漂移以及电磁干扰等。

graph TD;
    A[信号采集] --> B[信号预处理]
    B --> C[滤波]
    B --> D[放大]
    C --> E[信号数字化]
    D --> E
    E --> F[信号分析与决策]

4.2.2 传感器数据集成的解决方案

集成多个传感器数据，需要一个高效的数据融合平台。在机械手系统中，常用的解决方案包括使用现场总线技术、无线传感器网络或者工业以太网进行数据交换。数据融合算法如卡尔曼滤波等可用来整合来自不同传感器的信息，以提高测量的准确度和可靠性。

4.3 传感器在精度控制中的应用案例

精度控制是机械手技术中追求的目标之一。传感器的应用大大提高了机械手的操作精度。

4.3.1 精度控制的需求分析

精度控制的需求分析涉及对定位精度、重复精度和运动路径的精确度等多个方面。在高精度的制造和装配作业中，对机械手的每一个动作都有极高的要求。因此，传感器必须能够提供足够快且准确的反馈信息，以供控制系统进行微调。

4.3.2 传感器技术在提高精度中的实际应用

实际应用中，位置传感器可以用来监测并调整机械手的末端执行器的位置，力传感器则确保施加的力保持在预定范围内。视觉传感器可以用于实时校正位置偏差，确保机械手在动态环境中也能保持高精度。通过这些传感器技术的综合应用，机械手系统可以实现更加精细化的操作。

在总结本章节的内容时，我们已经详细探讨了传感器技术在机械手中的应用，包括传感器的类型和选择、信号处理方法以及精度控制的具体应用案例。传感器是机械手系统不可或缺的一部分，其先进性和精确性直接关系到整个系统的工作性能和效率。通过采用有效的传感器技术，机械手能够实现更智能、更高效的操作，满足日益增长的工业自动化需求。

5. 控制系统设计与实施

在自动化领域，控制系统是机械手运行的大脑，其设计与实施的质量直接决定了机械手的操作性能和应用范围。本章将详细探讨控制系统的设计与实施要点，包括控制系统的基本组成、控制策略的制定与调试、以及实际应用中可能遇到的控制问题和解决方案。

5.1 控制系统的组成和功能

5.1.1 控制系统的主要组件

控制系统通常由多个组件构成，包括但不限于传感器、执行器、控制器、输入/输出接口以及通信模块。每个组件都扮演着不可或缺的角色：

• 传感器 ：负责检测机械手的位置、速度、加速度等状态信息，并将这些数据转换为电信号。
• 执行器 ：包括电机和驱动器，根据控制器的指令执行相应的动作。
• 控制器 ：核心处理单元，根据输入的指令和传感器数据，通过预设的算法生成控制指令。
• 输入/输出接口 ：用于连接外部设备，如按钮、开关、指示灯等。
• 通信模块 ：允许控制系统与其他系统（如计算机或PLC）进行数据交换。

5.1.2 各组件在系统中的作用

• 传感器 ：是机械手与外界环境沟通的桥梁，确保系统能实时了解当前的工作状态。
• 执行器 ：根据控制信号驱动机械手完成精确动作。
• 控制器 ：是系统的决策中心，需要根据算法处理传感器数据，并输出相应的控制信号。
• 输入/输出接口 ：提供人机交互的渠道，使得操作人员可以控制和监控机械手的状态。
• 通信模块 ：实现数据共享和远程控制，拓展系统的应用范围和灵活性。

5.2 控制策略的制定和调试

5.2.1 控制策略的理论基础

在制定控制策略时，需要基于机械手的动力学模型和运动学分析来设计。控制策略通常包括PID控制、模糊控制、神经网络控制等多种方法。每种方法适用于不同的应用场景，并具有其独特的控制效果和性能。

5.2.2 控制策略的调试和优化过程

控制策略的调试和优化是一个迭代过程，需要不断地测试和调整参数来达到最佳的控制效果。使用模拟仿真工具可以预先测试控制策略的有效性，而在实际应用中，还需要借助调试工具对控制系统的响应时间和精度进行精细调整。

以下是一个简单的PID控制器代码示例，用于调整机械手的关节位置：

class PIDController:
    def __init__(self, kp, ki, kd):
        self.kp = kp
        self.ki = ki
        self.kd = kd
        self.previous_error = 0
        self.integral = 0
    def update(self, target, actual):
        error = target - actual
        self.integral += error
        derivative = error - self.previous_error
        output = (self.kp * error) + (self.ki * self.integral) + (self.kd * derivative)
        self.previous_error = error
        return output

在上述代码中， kp 、 ki 和 kd 是PID控制器的三个参数，分别代表比例、积分和微分增益。这些参数需要根据实际应用进行调整。该控制器的工作原理是通过计算目标位置与实际位置之间的差异（误差），并对误差进行比例、积分和微分的运算，从而产生一个控制信号以校正机械手的实际位置。

5.3 实际应用中的控制问题与解决方案

5.3.1 常见控制问题分析

在机械手的实际操作中，可能会遇到多种控制问题，比如振荡、响应延迟、超调或者跟踪误差过大等。这些问题往往是由于控制策略不当、硬件限制或者环境干扰引起的。

5.3.2 解决方案的设计和实施

为了应对这些控制问题，需要采取不同的解决方案。例如，对于振荡问题，可以通过调整PID参数或者采用更先进的控制算法来减少振荡。对于响应延迟问题，则需要检查和优化硬件系统，比如更换更快的执行器或者改善传感器的响应速度。而超调问题可能需要通过添加限制条件或者使用预测控制技术来解决。

以下是针对振荡问题，对PID控制器参数进行调整的示例：

controller = PIDController(kp=1.0, ki=0.1, kd=0.05)  # 初始参数
# 在实际应用中，通过不断尝试调整参数来减少振荡现象

通过逐步调整PID控制器中的 kp 、 ki 和 kd 参数，可以寻找到一个控制误差小、系统响应快且稳定度高的参数组合，从而有效地解决振荡问题。

通过以上章节内容的深入解析，控制系统设计与实施的流程和关键点已被详细阐述，为实现精确、稳定的机械手自动化控制提供了理论与实践指导。

6. 人机交互界面设计

6.1 人机交互界面的重要性及其设计原则

人机交互界面（HMI）是自动化系统中不可或缺的一部分，它不仅连接了用户与机械手，还直接影响到整个系统的效率和操作的简便性。一个良好的HMI设计能够减少操作错误，提升用户的操作体验，从而直接提高生产效率。

6.1.1 界面设计的基本要求和用户体验

在设计HMI时，必须确保界面的简洁直观，让用户可以轻松地理解操作流程。界面设计应遵循以下基本要求：

• 清晰的视觉层次结构：通过色彩、字体大小和布局来区分信息的优先级。
• 响应式交互：确保用户的操作能够得到及时反馈，提升交互的流畅度。
• 减少操作步骤：尽量使常见任务能够通过最少的步骤完成。

用户体验是界面设计的核心。一个成功的人机界面应能够满足以下几点：

• 用户友好：操作直观易懂，减少学习曲线。
• 容错性高：对用户的误操作提供容错处理，减少可能的错误。
• 可访问性：确保不同水平的用户都能够使用界面，包括视觉和行动受限的用户。

6.1.2 设计原则和界面布局的优化

设计原则不仅影响界面的美观性，还决定着界面的实用性。以下几点是界面布局优化中常见的设计原则：

• 一致性：界面中元素的样式、颜色和布局应保持一致性，减少用户的认知负荷。
• 简洁性：避免不必要的装饰性元素，确保界面直观和清爽。
• 直观性：界面中的控件和图标应直观表达其功能，使用户一目了然。
• 灵活性：提供自定义选项，允许用户根据自己的需求调整界面。

6.2 交互界面的功能实现和用户交互设计

6.2.1 界面功能的实现方法

界面功能的实现是设计成功与否的关键。以下是一些实现界面功能的方法：

• 使用模块化设计：将界面划分为独立的功能模块，每个模块负责特定任务。
• 提供交互式教程：引导新用户了解界面和操作流程。
• 集成帮助系统：为用户提供实时帮助和使用提示，减少操作错误。

6.2.2 用户交互设计的创新思路

创新的用户交互设计可以显著提高用户的操作体验，以下是一些创新思路：

• 预测性输入：界面能够根据用户的输入预测其意图，并提供可能的操作选项。
• 触摸和手势支持：集成触摸屏支持，通过手势来控制操作，提供更加自然的交互方式。
• 语音控制集成：允许用户使用语音命令来控制界面，适用于无法使用双手的情况。

6.3 界面设计在实际应用中的测试与反馈

6.3.1 用户测试的方法和流程

用户测试是验证界面设计是否成功的重要环节。测试的方法和流程通常包括：

• 用户访谈：收集用户对于界面设计的看法和需求。
• 任务分析：观察用户使用界面完成特定任务的过程，分析操作的效率和准确性。
• A/B测试：对比不同设计方案的效果，选择最佳方案。
• 灰度发布：在小范围内发布新版本的界面，收集反馈并逐步优化。

6.3.2 根据用户反馈进行界面优化

收集到的用户反馈是优化界面设计的重要依据。优化流程包括：

• 数据分析：统计用户使用界面的频率、错误率和满意度等数据。
• 问题定位：通过用户反馈和数据分析结果找出界面中的问题点。
• 持续改进：根据问题反馈调整设计，不断迭代更新界面。

通过上述流程和方法，可以确保人机交互界面能够满足实际应用中的需求，同时持续改进用户体验。
