简介：点阵式LED数字显示技术是电子工程中常见的显示技术，它利用排列组合LED来形成清晰可见的数字和字符。通过独立控制每个LED像素点的亮度和状态，实现不同的图形或文字显示。7段和8段数码管是最常见的显示形式，各有其特点。驱动电路、编程与控制、灰度等级和动态扫描技术是实现点阵式LED数字显示的关键技术点。该技术广泛应用于电子钟表、计算器、汽车仪表盘等领域，是电子显示系统开发的重要组成部分。

1. 点阵式LED数字显示技术概述

1.1 技术背景与应用场景

点阵式LED数字显示技术，作为现代信息显示的重要手段，在广告、交通指示、公共信息显示等领域发挥着不可或缺的作用。该技术以点阵的形式展现数字、字符等信息，通过控制每一颗LED的亮灭来实现各种文字和图形的展示，具有高亮度、可编程、易控制等优点。

1.2 关键技术要素

实现高质量的点阵显示，关键在于掌握以下技术要素： - 亮度控制： 通过精确调节LED的亮度来适应不同的环境光线条件。 - 色彩管理： 点阵显示不仅限于单色，还能实现多色甚至全彩显示，通过混合红绿蓝（RGB）的基本色彩元素来达成。 - 动态显示与控制： 通过动态扫描技术实现动态图形的流畅展示，以及通过编程与控制技术实现信息的即时更新。

1.3 发展趋势与挑战

随着技术的不断发展，点阵式LED显示技术也在持续进步。当前的发展趋势包括更高效的能源利用、更精准的控制技术、更高的刷新率以及更强的互动性。然而，挑战也随之而来，如何在保证显示效果的同时降低功耗，以及如何在日益增长的信息容量面前快速且高效地进行内容更新和管理，成为业内人士需要攻克的难题。随着软硬件技术的进一步融合，点阵式LED显示技术必将迎来更加广阔的应用前景和市场潜力。

2. 数码管显示原理

2.1 7段数码管显示原理

2.1.1 基本构造与工作原理

7段数码管是一种常见的显示设备，它由七个发光二极管组成，排列成一个“8”字形，每个段可以独立控制以显示数字0到9以及某些字母和符号。每个段分别标记为a到g，通过控制这些段的亮灭来显示不同的字符。数码管的阳极或阴极连接在一起形成共阳或共阴结构，与驱动电路相连，通过改变电流方向或者电流大小来控制各个段的亮灭。

在共阴结构中，每个段的负极都连接在一起并接地，正极分别连接到不同的控制线；在共阳结构中，每个段的正极连接在一起并接到电源正极，负极分别连接到控制线。驱动时，当某一段的控制线输入高电平时，该段将点亮（共阴接高电平点亮，共阳接低电平点亮）。

2.1.2 7段数码管的编码方式

7段数码管的编码通常使用的是七段显示码。每一段对应一个位，按a到g顺序，二进制表示为0000000到1111111，对应十进制的0到127。为了方便在编程中使用，通常会使用十六进制表示这128种状态，即0x00到0x7F。不同的编码对应不同的字符显示，例如：

• 显示数字“0”时，编码为0x3F（***）
• 显示数字“1”时，编码为0x06（***）

在实际编程控制中，会根据显示需求，选择或计算出相应的编码值，然后输出到数码管上。控制一个7段数码管，可以使用单片机、微控制器等数字电路设备，并通过I/O口输出相应的高低电平来控制数码管上各段的亮灭，实现字符或数字的显示。

2.2 8段数码管显示原理

2.2.1 8段数码管的特点与应用

8段数码管在7段数码管的基础上增加了一个额外的段，通常这个额外的段位于数码管的中间位置，形成了一个类似于“B”形状的8个段。这样的设计使得8段数码管可以显示更多的字符，包括英文字母，因此在需要显示更复杂信息的应用场合下，8段数码管显得更加合适。

8段数码管除了可以显示数字0-9外，还能够显示一些基本的英文字母以及一些特殊字符。由于其显示能力的增强，它常被用于专业设备和更高要求的显示场合中，比如在一些高端的电子设备中显示更加复杂的信息。

2.2.2 8段与7段数码管的对比分析

在对比8段与7段数码管时，首先要认识到8段数码管的复杂度更高。这意味着它的驱动电路设计会更复杂，编程控制也会相对更复杂一些。8段数码管的编码方式也更加复杂，需要额外的编码来控制新增的那一段。

从成本角度分析，8段数码管因为增加了一个段，其生产成本会比7段数码管高一些。然而，这一增加的段数为显示更多的字符提供了可能，所以在某些特定的应用中，8段数码管是更合适的选项。

性能方面，8段数码管由于可以显示更多的信息，往往在用户体验上具有优势。它能够提供更多的视觉信息，对于阅读复杂数据和信息具有更好的辅助作用。

综上所述，8段数码管提供了更高的显示灵活性和信息量，但伴随着更高的成本和复杂的控制要求。选择8段还是7段数码管，取决于应用需求、成本预算和可接受的复杂度。在决定之前，开发者需要仔细权衡这些因素。

3. LED驱动电路设计

3.1 驱动电路的分类与选择

3.1.1 直接驱动与间接驱动的区别

直接驱动指的是每个LED或LED像素点都直接由控制电路驱动。这种方法简化了电路设计，但随着LED数量的增加，对控制器的I/O端口数量要求较高，且电流消耗较大。直接驱动适用于LED点阵规模较小的场合。

间接驱动则涉及到驱动IC或驱动模块，能够管理更多LED点的开关，从而降低对控制器的I/O端口数量的需求，减少电流消耗。使用驱动IC可以实现动态扫描，以降低对控制器处理能力的要求。

flowchart TD
A[直接驱动] -->|简单设计| B[适用于小型LED点阵]
C[间接驱动] -->|复杂设计| D[适用于中大型LED点阵]
B --> E[电流消耗大]
D --> F[电流消耗小]

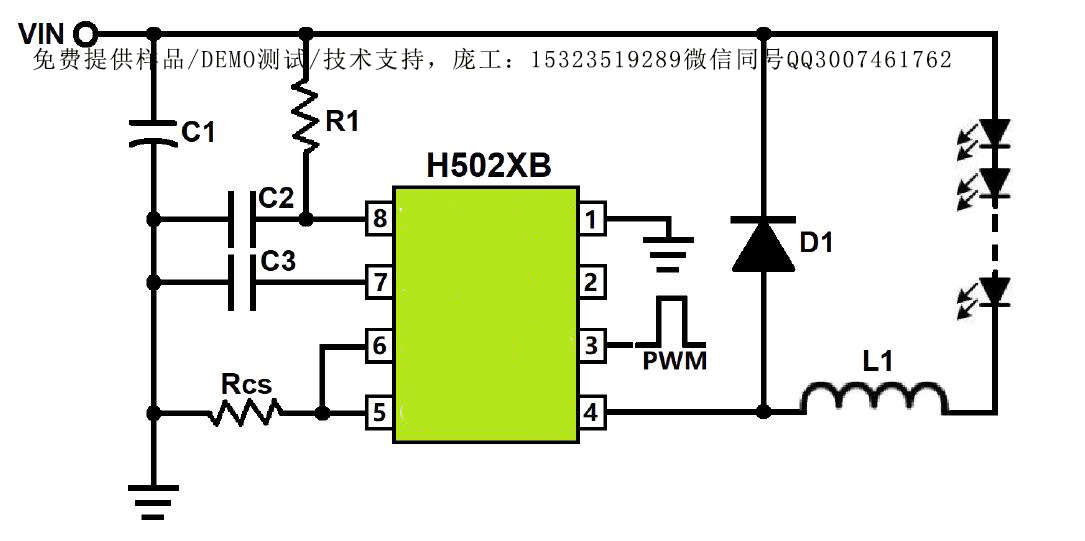

3.1.2 驱动IC的选型标准

驱动IC的选择需要考虑以下因素：

• 电流容量 ：驱动IC的最大输出电流必须高于LED正常工作所需的电流。
• 电压 ：驱动IC的工作电压与LED的工作电压要匹配。
• 封装形式 ：应选择适合应用场合的封装，考虑散热和体积因素。
• 扫描方式 ：驱动IC是否支持所需的扫描方式，如逐行扫描、逐列扫描等。
• 成本 ：根据项目预算选择合适的驱动IC。

3.2 驱动电路的设计要点

3.2.1 稳定性与效率的考量

在设计驱动电路时，稳定性与效率是两个重要的考量因素。稳定性主要取决于电路设计的冗余性，以及对于电压和电流波动的容忍度。效率则是考虑驱动电路的工作电流是否得到合理控制，以及电源利用是否达到最大效率。

3.2.2 电路保护机制的设计

电路保护机制的设计至关重要，以避免因短路、过电流、过热或电源异常波动等意外情况导致的损坏。常见的保护机制包括：

• 过流保护 ：当电流超过设定值时，电路能自动切断电流或调整电流大小。
• 短路保护 ：当检测到短路时，电路应能立即切断电源，防止损坏。
• 热保护 ：当组件温度过高时，电路自动减少或停止工作，避免过热。

flowchart TD
A[稳定性] --> B[电路冗余性]
A --> C[电压电流波动容忍度]
D[效率] --> E[电流控制]
D --> F[电源利用率]
G[保护机制] --> H[过流保护]
G --> I[短路保护]
G --> J[热保护]

通过综合考量以上因素，设计出满足特定需求的高效稳定LED驱动电路，是确保显示系统长期稳定运行的关键。

4. 编程与控制技术

编程与控制技术是点阵式LED数字显示系统中的关键组成部分，它不仅涉及到数据的处理和输出，还需要考虑用户交互、动态显示效果以及硬件资源的有效管理。本章将详细探讨编程语言与工具的选择、点阵式LED控制技术的实现原理及方法。

4.1 编程语言与工具选择

在点阵式LED显示系统的开发中，合理选择编程语言和开发工具是至关重要的第一步。本节将分析常用编程语言的特点以及开发环境的搭建与配置。

4.1.1 常用编程语言的特点

现代的编程语言多种多样，针对不同的应用场合有不同的选择。

• C/C++ ：作为系统级编程语言，C和C++在嵌入式开发领域占有不可替代的地位。它们拥有接近硬件的性能，非常适合于性能要求较高的场合。C++提供了面向对象的编程方式，使得代码更加模块化和易于维护。

• Python ：Python以其简洁的语法和强大的库支持，在快速原型开发和教育领域非常受欢迎。它广泛应用于脚本编写和后端开发，特别是在不需要过多关注性能的应用场景下。

• JavaScript ：随着Web技术的发展，JavaScript成为了前端开发不可或缺的语言。它能在浏览器中直接运行，非常适合于开发基于Web的显示控制界面。

4.1.2 开发环境的搭建与配置

开发环境包括编译器、调试工具和库文件等。对于不同的编程语言，其配置方式也有所不同。

• 使用GCC编译器配置C/C++环境 ：GCC（GNU Compiler Collection）是广泛使用的C/C++编译器。配置步骤包括安装GCC、配置环境变量以及验证安装。

• 搭建Python开发环境 ：Python环境配置相对简单，通过官方网站下载对应版本的Python安装包并安装。此外，推荐安装集成开发环境如PyCharm，以便更好地进行项目管理和代码编写。

• 配置JavaScript开发环境 ：在现代浏览器中通常内置了JavaScript解释器，可以直接运行。若要进行后端开发，还需配置Node.js环境和相关开发框架，如Express.js。

4.2 点阵式LED控制技术

点阵式LED显示的控制涉及多个方面，包括控制协议、通信方式以及控制软件的功能实现等。下面将具体介绍控制协议与通信方式和控制软件功能的实现。

4.2.1 控制协议与通信方式

控制协议定义了微控制器（如Arduino、STM32等）与LED驱动器之间的数据传输规则，而通信方式定义了具体的物理连接与数据链路。

• SPI（Serial Peripheral Interface） ：SPI是一种高速的，全双工的通信协议，广泛用于微控制器和外围设备之间的连接。它使用四根线（MISO、MOSI、SCK、CS）来实现全双工通信。

• I2C（Inter-Integrated Circuit） ：I2C是一种多主机的串行通信总线，只需要两根线（SDA、SCL）进行数据交换。它支持多主机系统，并且可以连接多个从设备。

4.2.2 控制软件的功能实现

控制软件负责将要显示的信息转化为LED点阵上的光点。它包括对数据的处理、帧缓冲、灰度等级处理以及动态扫描技术的应用等。

• 数据处理 ：根据需要显示的信息，控制软件需要将文字、图像等数据转换成适合点阵显示的数据格式。

• 帧缓冲 ：为了实现动态显示效果，需要设计帧缓冲技术，存储每帧显示内容，并在适当的时机刷新显示。

• 灰度等级处理 ：为了实现更好的显示效果，需要通过软件实现灰度等级的调整，使得显示更加平滑和细腻。

// 示例代码：如何通过编程语言实现LED点阵的控制（以C语言为例）
#include <SPI.h> // 引入SPI库

// 初始化SPI通信
void setup() {
  SPI.begin(); // 启动SPI总线
  SPI.beginTransaction(SPISettings(1000000, MSBFIRST, SPI_MODE0)); // 设置SPI配置
  // 初始化LED驱动器或寄存器
}

// 向LED驱动器发送数据
void sendLEDData(byte data) {
  digitalWrite(CS_PIN, LOW); // 使能CS（片选）
  SPI.transfer(data);        // 发送数据
  digitalWrite(CS_PIN, HIGH); // 禁能CS
}

// 更新显示内容
void refreshDisplay(byte* frameBuffer, int size) {
  for (int i = 0; i < size; i++) {
    sendLEDData(frameBuffer[i]); // 发送帧缓冲区的内容
  }
}

// 主循环
void loop() {
  static byte frameBuffer[128]; // 假设帧缓冲区为128字节大小
  // 填充帧缓冲区数据
  // 刷新显示
  refreshDisplay(frameBuffer, sizeof(frameBuffer));
  delay(50); // 延时一段时间后再次刷新，产生动态效果
}

在上述示例代码中，通过SPI库函数实现了对LED点阵的控制。该代码展示了基本的数据处理和帧缓冲刷新过程。 setup() 函数初始化SPI通信和硬件， sendLEDData() 函数用于向LED驱动器发送数据，而 refreshDisplay() 函数则负责定时刷新显示内容。通过这种方式，可以控制点阵LED显示不同的图案或信息。

以上内容展示了控制技术的基本概念和实现方法，为后续章节对灰度等级显示实现以及动态扫描技术的深入探讨打下基础。在实际的开发中，开发者需要根据具体的应用需求和硬件特性，选择合适的编程语言和控制协议，设计出高效可靠的显示控制方案。

5. 灰度等级显示实现

5.1 灰度等级的概念与应用

5.1.1 灰度等级在显示中的作用

灰度等级，又称亮度等级或阶调，是显示技术中用于描述图像中像素从黑色到白色之间渐变的能力。在点阵式LED数字显示技术中，灰度等级允许LED点阵显示屏呈现不同的亮度层次，从而能够展示更加丰富的图像细节和色彩渐变。这对于显示文字、图形以及视频内容尤为重要，因为它不仅提高了显示的视觉效果，还增强了信息表达的准确性和有效性。例如，在播放视频时，灰度等级的丰富度决定了画面的深度和立体感，让画面显得更加真实和细腻。

5.1.2 灰度等级的计算与实现方法

实现灰度等级的常用方法之一是脉冲宽度调制（PWM）。PWM是一种通过调整脉冲宽度来控制输出功率的技术，进而控制LED的亮度。具体实现方法是将一个周期内的时间分成若干个时间片，通过控制LED在每个时间片中的导通时间来实现不同的亮度效果。例如，如果将一个周期分为10个时间片，那么在全亮时LED将在这10个时间片中都保持导通状态；而在灰度最暗时，可能只在其中的一个时间片内导通。

5.2 灰度等级控制技术

5.2.1 脉冲宽度调制（PWM）技术

脉冲宽度调制技术是实现LED灰度显示的核心技术之一。通过对不同灰度级别进行编码，转换成对应的脉冲宽度，可以实现LED的渐变亮度控制。例如，假设有8个灰度等级（0-7），可以将一个周期分成8个等长的时间片，每个时间片的导通时间依次减少，这样就实现了从全亮到全暗的灰度渐变效果。

// 伪代码展示PWM实现灰度控制的基本逻辑
for (int level = 0; level < 8; level++) {
    for (int tick = 0; tick < 8; tick++) {
        if (tick <= level) {
            turnOnLED();  // 导通LED
        } else {
            turnOffLED(); // 关闭LED
        }
    }
}

在上述代码段中，外层循环遍历所有可能的灰度等级，内层循环遍历一个周期内的每个时间片。 turnOnLED 和 turnOffLED 函数分别控制LED的导通和关闭。这种方法能够实现简单的灰度等级控制。

5.2.2 硬件与软件结合的灰度控制

硬件与软件相结合的方式可以更精细地控制LED点阵的灰度等级。例如，利用高性能的微控制器或FPGA可以生成更加精确的PWM信号，以支持更多的灰度等级和更复杂的显示效果。在软件层面，可以编写算法来优化灰度计算，比如采用时间片分配算法或查表法，以减少计算量并提高效率。

为了实现复杂的灰度控制，可以在硬件上使用定时器中断和快速PWM模式，允许LED在非常短的时间片内进行高频率的切换，从而达到视觉上的灰度渐变效果。软件方面，则可以采用查找表（LUT）的方式，预先计算并存储常用的PWM占空比与灰度等级之间的对应关系，实现快速灰度等级的查找和应用。

// 使用查找表优化灰度控制的伪代码
uint8_t pwm_table[] = {0x00, 0x20, 0x40, 0x60, 0x80, 0xA0, 0xC0, 0xFF}; // 8级灰度对应的PWM值
uint8_t pwm_value = pwm_table[desired_gray_level]; // 根据需要的灰度等级查找PWM值
setPWM(pwm_value); // 设置PWM寄存器的值来输出对应灰度等级的亮度

在实际应用中，灰度等级控制技术不仅可以提升显示效果，还能通过调节亮度来延长LED的使用寿命，并降低能耗。正确地应用灰度等级控制技术，需要结合硬件和软件的特点，通过合理的设计和精细的编程实现最佳的显示效果。

6. 动态扫描技术与应用实例

6.1 动态扫描技术原理

动态扫描是一种在有限的硬件资源下，通过快速切换显示内容，使得多个显示元素能够在同一时间显示不同信息的技术。它通过轮流点亮每个LED单元（或称为像素点），来创建一个持续显示的错觉，从而在视觉上实现所有的单元同时显示。与静态显示相比，动态扫描能够显著减少所需硬件数量，特别是控制线路的减少，同时提供更好的亮度和对比度。

6.1.1 动态扫描与静态显示的比较

静态显示系统中，每个LED单元需要独立的驱动线路，这导致硬件成本和复杂性大幅上升。相比之下，动态扫描技术只驱动列或行中的一部分，通过快速切换达到控制所有单元的目的，大大减少了所需的控制线路和驱动器的数量。

6.1.2 动态扫描的关键技术与实现

实现动态扫描的关键在于精确的时间控制和合适的扫描频率。时间控制保证了每列或每行的点亮时间足够短以防止闪烁，而扫描频率需足够高以保持视觉上的连续性。此外，需要考虑扫描速度与显示内容的刷新率，以避免出现可见的扫描线。

6.2 点阵式LED应用实例分析

动态扫描技术广泛应用于点阵式LED显示，下面是一个具体的案例分析，展示如何将这一技术应用于实际项目中。

6.2.1 实例介绍与设计思路

假设我们有一个8x8的点阵LED显示屏，设计思路是通过微控制器来实现动态扫描。首先，我们需要一个驱动电路来控制每个LED单元。然后，我们通过编程来实现动态扫描的控制逻辑。程序中会包含一个函数来控制每一行的LED，并在很短的时间内依次点亮每一行，从而形成动态的图像。

6.2.2 实际应用效果与技术难点总结

在实际应用中，动态扫描技术能够使得8x8的显示屏模拟出更大显示面积的效果，但实现高质量动态效果的技术难点在于控制精度和刷新速度。扫描太快会导致电流消耗大，而扫描太慢则会导致图像闪烁。因此，需要优化控制程序和电路设计来达到一个平衡点。

在设计中，还需要考虑到一些特殊情况，比如如何处理显示的动画效果，如何应对复杂图像的刷新问题等。解决这些难点的方法通常包括优化程序算法、提高微控制器的处理速度，或者采用更先进的驱动IC来实现更平滑的显示效果。

为了更加深入地了解动态扫描技术在实际应用中的表现，我们可以通过下面的伪代码示例来理解如何控制一个8x8点阵的LED显示屏进行动态显示。

// 伪代码示例，用于控制8x8 LED点阵屏的动态扫描

// 初始化显示屏
initializeDisplay()

// 主循环，不断更新显示内容
while (true) {
    for (int row = 0; row < 8; row++) {
        // 关闭所有行
        turnOffAllRows()
        // 选择当前行
        selectRow(row)
        // 获取当前行应显示的数据
        byte rowData = getRowData(row)
        // 输出数据到列
        for (int col = 0; col < 8; col++) {
            // 根据数据点亮或熄灭列中的LED
            if (rowData & (1 << col)) {
                turnOnColumn(col)
            } else {
                turnOffColumn(col)
            }
        }
        // 刷新显示行，使之有效
        refreshRow()
        // 短暂延迟，以便于视觉效果
        delay(rowDelay)
    }
}

在实际的实现中， turnOffAllRows() 、 selectRow() 、 getRowData() 、 turnOnColumn() 、 turnOffColumn() 和 refreshRow() 函数需要通过硬件操作来完成，而延迟（ delay() 函数）则需要根据具体使用的微控制器来精确计算，以保证扫描频率达到要求。此代码片段提供了一个基本的框架，实际开发者可以根据具体硬件来调整和优化。

动态扫描技术在应用实例中能够展示出其在成本控制和视觉效果上的优势，同时也揭示了实施该技术时可能遇到的挑战和解决方法。通过研究和分析这些应用实例，开发人员可以更好地理解和掌握动态扫描技术，从而在未来的项目中有效地运用这一技术。
