简介：SOLIDWORKS是一款功能强大的三维CAD软件，被广泛应用于机械工程和产品开发领域。其装配功能特别强大，可以让用户在一个环境中整合多个零部件，并模拟产品的实际组装过程，实现复杂系统的设计和优化。本文将详细介绍SOLIDWORKS装配中的关键知识点，包括装配约束、动态装配、干涉检查、装配体简化、配置管理、运动仿真、质量属性计算、设计变更管理、工程图生成以及协同设计等。SOLIDWORKS装配不仅提高了设计效率，还能促进团队合作，帮助设计师在实际项目中表现出色。

1. SOLIDWORKS软件概述

在本章中，我们将开始对SOLIDWORKS软件进行深入了解，作为一款功能全面的3D CAD设计工具，SOLIDWORKS广泛应用于工程设计领域，它提供了从三维零件建模、装配体设计到详细工程图纸绘制的完整解决方案。我们将探讨它的基本功能、界面布局以及如何开始使用这个强大的设计平台。

SOLIDWORKS功能介绍

SOLIDWORKS的核心功能包括零件建模、装配设计、工程图纸制作和设计分析，此外还支持高级功能如运动模拟、流体动力学分析以及模具设计等。这款软件的易用性和灵活性让它成为了业界广泛认可的标准工具。

界面布局与操作流程

为了熟悉SOLIDWORKS，我们需要了解其用户界面布局，包括菜单栏、工具栏、特征管理器设计树以及命令管理器等关键部分。随后，我们将通过一系列简单的操作流程来体验软件的基本操作，例如如何创建一个新零件、如何在装配环境中添加零件以及如何生成工程图纸。

开始使用SOLIDWORKS

本章最后将指导您如何安装和配置SOLIDWORKS软件，包括必要的系统要求和首选项设置。我们还将提供一个快速的入门项目，帮助您通过实践来熟悉界面和基本功能，为后续深入学习打下坚实的基础。

本章的目的在于为初学者提供SOLIDWORKS的入门知识，为之后章节中更复杂的设计和分析任务奠定基础。

2. 装配体构建与管理

2.1 装配体文件的创建与结构

2.1.1 装配体文件类型和创建步骤

在SOLIDWORKS中，装配体（Assembly）是由多个零件（Part）和子装配体组成的三维模型，它可以模拟实际产品中各个组件之间的组合方式。创建装配体文件的第一步是建立一个新的装配体文件，SOLIDWORKS提供两种主要的方式：空白装配体和基于现有零件的装配体。

• 空白装配体 ：这是最常见的起点，SOLIDWORKS会在文件保存时自动给装配体文件赋予一个默认的文件名和一个唯一的编号，这样可以在后续保存和管理时，更易于识别和追踪。

• 基于现有零件 ：这种方式允许用户基于一个或多个已有的零件文件直接创建一个新装配体，这有助于快速开始一个项目，特别是在需要从一个现有的零件开始设计新组件的情况下。

创建装配体文件时，以下是详细步骤： 1. 打开SOLIDWORKS软件。 2. 在文件菜单中选择“新建”并选择“装配体”。 3. 如果需要，可以从设计库中拖拽一个或多个零件到装配体界面中。 4. 保存装配体文件，选择合适的文件路径和文件名。

2.1.2 装配体文件的组织结构

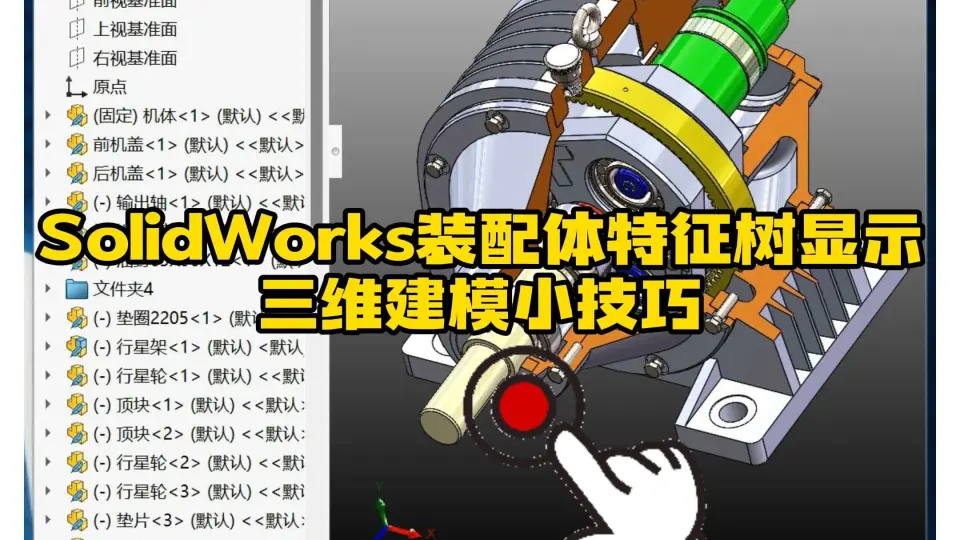

装配体文件的组织结构是通过SOLIDWORKS的特征管理器设计树来展现的，它反映了装配体中各个零件的层次和关系。

• 顶层装配体 ：位于设计树的最上方，表示整个装配体项目。

• 子装配体 ：如果装配体中还有其他装配体，它们会在特征管理器设计树中以文件夹的形式显示。

• 零件 ：构成装配体的基础元素，每个零件都会在设计树中有一个对应项。

• 装配体特征 ：包括配合、对称配合等关系，用于定义零件之间如何相互连接和作用。

• 装配体配置 ：配置允许用户在同一个装配体文件中创建不同的设计变体。

装配体文件的组织结构对于装配体的管理至关重要，这关系到后续的装配效率和版本控制。熟练使用设计树，有助于快速定位和修改装配体中的错误或更改设计。

graph TD;
    A[装配体文件] -->|包含| B[顶层装配体];
    B -->|包含| C[子装配体1];
    B -->|包含| D[子装配体2];
    B -->|包含| E[零件1];
    B -->|包含| F[零件2];
    C -->|包含| G[零件3];
    C -->|包含| H[零件4];
    D -->|包含| I[零件5];
    E -->|装配体特征| J[配合];
    E -->|装配体特征| K[对称配合];

上述的mermaid图展现了装配体文件中不同组件之间的层次和关系，有助于我们理解和管理复杂的装配体结构。

2.2 装配体的智能组件与设计库

2.2.1 智能组件的创建与应用

智能组件是SOLIDWORKS中提供的一种高级功能，它允许用户将一个或多个零件与它们之间的装配关系一起保存为一个单一文件。这种功能特别适用于那些经常重复使用且组件之间有固定关系的设计。

创建智能组件的基本步骤如下：

1. 打开一个已有的装配体文件。
2. 选择那些需要打包成智能组件的零件。
3. 在SOLIDWORKS的“工具”菜单中选择“保存为智能组件”选项。
4. 为智能组件命名，并指定保存位置。
5. 设置智能组件的属性，例如材料属性等。
6. 确认保存，智能组件就会被保存在指定位置。

智能组件可以简化复杂装配体的管理，减少重复劳动，提高设计效率。应用智能组件，可以在新装配体中通过拖放的方式快速定位和配置这些组件。

2.2.2 设计库的构建与管理

设计库是SOLIDWORKS中用来存储零件、装配体、智能组件和其他设计元素的存储库。设计库极大地提升了设计的重用性，用户可以轻松地将常用部件进行分类和存储，快速检索和应用它们到新项目中。

设计库的构建和管理通常包含以下步骤：

1. 打开SOLIDWORKS软件。
2. 在资源管理器中选择“新建文件夹”，为新库命名，如“我的设计库”。
3. 将需要归档的零件、装配体等拖放到新建的文件夹中。
4. 对设计库中的元素进行分类和命名，以方便日后查找。
5. 在文件菜单中选择“选项”，在“系统选项”中配置设计库路径，确保其路径指向正确的文件夹。
6. 保存配置，并使用设计库中的元素来构建新的设计。

设计库不仅有助于设计元素的存储和重用，还可以通过配置好版本控制，管理和跟踪设计的变更历史。

graph LR;
    A[设计库] --> B[零件];
    A --> C[装配体];
    A --> D[智能组件];
    B -->|存储与重用| E[新设计];
    C -->|存储与重用| E;
    D -->|存储与重用| E;

如上所示，mermaid图显示了设计库中存储的各类设计元素与新设计之间的关系，强调了设计库在促进设计重用中的作用。

2.3 装配体的配置与版本控制

2.3.1 装配体配置的创建与切换

在SOLIDWORKS中，配置是一种管理装配体或零件不同设计状态的强大工具。通过创建不同的配置，用户可以在同一个文件内维护多个设计版本，这对于处理产品线的多样性设计或设计变体尤其有用。

创建装配体配置的基本步骤：

1. 在装配体界面，打开特征管理器设计树。
2. 右键点击“配置”或顶层装配体名称，选择“添加配置”。
3. 输入配置名称，并根据需要修改参数。
4. 保存配置，继续根据设计需要调整零件尺寸、配合关系等。
5. 可以随时通过特征管理器设计树切换不同的配置。

切换配置允许用户在不同的设计状态之间快速切换，这对于评估不同设计方案或满足不同客户需求来说非常有用。

2.3.2 版本控制的概念和策略

版本控制是管理项目文件变更历史的过程。在装配体设计中，有效地版本控制能够帮助团队成员追踪设计的更改，保证设计的一致性，减少错误的发生。

实现版本控制的一些策略：

• 设置清晰的版本命名规则 ：如使用日期、版本号等来标识每个版本，确保团队成员能够快速理解每个版本的意义。
• 维护版本历史记录 ：在SOLIDWORKS中，文件的修订历史可以记录每一次的修改，便于团队成员追踪变更。
• 使用外部版本控制系统 ：如Vault，这是SOLIDWORKS提供的专业版本控制工具，支持更复杂的版本控制策略，如并行开发、分支和合并等。

通过上述策略，团队能够有效地对装配体文件进行版本控制，减少设计冲突和错误，提升团队协作效率。在处理复杂项目时，版本控制尤其重要，它能够为项目提供一个稳定的迭代和更新过程。

3. 零部件装配约束应用

3.1 约束类型的介绍与选择

3.1.1 常用装配约束类型详解

在SOLIDWORKS中，装配约束是确保零部件能够按照设计意图正确地结合在一起的关键。以下是一些常用的装配约束类型，每种类型都有其特定的应用场景和作用：

• 同轴心约束（Coincident） ：使得两个平面或轴线完全对齐。它是最基础也是最常用的约束之一，用于确保旋转部件的中心线或配合表面准确对齐。

• 固定约束（Fixed） ：将一个零部件固定在全局坐标系中，使其不能移动或旋转。这是开始装配时常用的一种约束，以确定零部组件的绝对位置。

• 对齐约束（Flush/Parallel） ：确保两个面平行或者两个边线对齐。常用于平齐接合面或是对齐并列的部件。

• 相切约束（Tangent） ：使得两个圆弧或球面相切。在创建管道或流线型连接时特别有用。

• 距离约束（Distance） ：设置两个零部件之间的特定距离。适用于需要保持精确间距的部件。

• 角度约束（Angle） ：设定两个零部件之间的角度。对于精确控制夹角的装配尤其重要。

• 配合约束（SmartMates） ：SOLIDWORKS提供了智能装配功能，允许用户快速应用上述标准约束，通过识别几何特征来自动匹配，大大简化了装配操作。

选择合适的装配约束类型需要考虑零部件之间的实际关系和设计意图。设计者应当提前规划装配过程，并清楚地了解哪些约束类型能够帮助他们实现设计目标。

3.1.2 约束选择的策略和技巧

正确选择和使用装配约束对于装配的灵活性和可维护性至关重要。以下是一些策略和技巧：

• 最小约束原则 ：尽可能使用最少的约束来达到预期的装配效果。这将保持装配的灵活性，避免过度约束导致的问题。

• 预装配规划 ：在实际装配前，可以在纸上或者使用草图工具先规划好约束的布局，这有助于高效地进行装配工作。

• 利用配合约束简化流程 ：对于重复性的装配工作，可以使用SOLIDWORKS的智能装配功能，利用其内置的配合规则，快速完成常见类型的装配。

• 组合约束实现复杂装配关系 ：有时需要组合多个约束来创建复杂的装配关系。例如，要使一个零件在另一个零件内部旋转时，可能需要同时使用同轴心和距离约束。

• 使用关系管理器控制约束 ：关系管理器（Mate Relations）提供了一个集中管理装配关系的界面，允许设计者轻松添加、修改或删除约束。

• 考虑装配过程中的调整需求 ：在设计阶段就需要考虑产品制造和装配过程中可能出现的调整需求，比如使用可调整的距离约束来便于生产时的微调。

• 测试和验证约束 ：装配完成后，应该通过模拟运动或分析来测试约束的稳定性，确保在实际操作中不会出现意外。

通过上述策略和技巧的选择和应用，设计者可以确保装配约束不仅满足装配需求，还可以增加设计的灵活性，减少后续修改的复杂性。

3.2 装配约束的高级应用

3.2.1 装配关系的传递与控制

在复杂的装配体中，一个组件上的装配约束往往会影响到与它连接的其他组件。这种关系的传递是设计者需要认真考虑的。例如，一个零件上的“同轴心”约束可以传递到与之相连的其他零件上，从而间接地定义了其他零件的位置关系。

在SOLIDWORKS中，可以通过以下方式来控制这种关系的传递：

• 局部约束与全局约束的区分 ：全局约束作用于整个装配体，而局部约束仅限于单个零部件。了解二者的区别有助于管理复杂的装配关系。

• 固定组件 ：通过将关键组件固定，可以防止约束的不必要传递，从而保持其他组件的自由度。

• 使用装配中的“距离”和“角度”约束 ：当需要对装配体进行微调时，这两种约束能够提供更多灵活性，因为它们不直接关联到其他组件上。

• 约束优先级的控制 ：在装配关系中，不同的约束类型有不同的优先级。例如，“同轴心”约束的优先级通常高于“距离”约束。了解和利用这些优先级可以帮助控制约束传递的方向和效果。

3.2.2 装配体中移动零部件的操作

在装配设计过程中，有时候需要模拟零部件的运动，比如为了验证装配关系的合理性，或者评估产品的工作状态。SOLIDWORKS提供了工具来实现这种动态的装配操作。

• 装配体运动模拟 ：通过装配体运动模拟工具，用户可以为装配体的特定组件定义运动规律，如旋转、移动等。这有助于在不离开装配环境下检验组件间的运动配合情况。

• 驱动配合 ：用户可以定义一个或多个配合作为驱动器，通过改变驱动配合的参数来观察整个装配体的动态响应。

• 动态干涉检查 ：SOLIDWORKS允许在装配体运动模拟中进行干涉检查，这可以帮助设计师发现并解决潜在的动态干涉问题。

• 使用运动算例 ：通过创建运动算例（Motion Study），可以保存并回放运动模拟的结果，这对于演示产品功能或验证设计非常有用。

• 运动模拟的高级功能 ：对于更复杂的动态分析，SOLIDWORKS提供了更高级的工具，如运动分析（Motion Analysis）功能，它利用物理引擎模拟真实的物理行为，提供详尽的动态性能数据。

进行装配体中移动零部件的操作时，合理地使用上述工具和功能，可以极大地提高设计的准确性和产品的可靠性。这种动态的装配过程不仅加深了对产品设计意图的理解，还可以提早发现设计中的潜在问题，避免在生产阶段造成更大的损失。

4. 动态装配过程与效果

4.1 动态装配演示与分析

4.1.1 装配过程中的动态演示技巧

在SOLIDWORKS中，动态装配演示是一个非常有用的工具，它不仅能够让设计者自己更清晰地理解装配过程，而且能有效地向团队或客户展示设计意图。动态装配演示通常包含以下几个步骤：

1. 设计草图： 在开始动态演示之前，确保所有的零部件都有精确的草图表示。这是动态演示的基石，也是后续步骤的基础。

2. 装配顺序： 在制作动态演示之前，规划好零部件的装配顺序。这有助于确保演示的逻辑性和清晰度。

3. 使用“动作”工具： SOLIDWORKS的“动作”功能可以帮助设计者创建零部件的移动动画。通过定义零部件的位置、旋转以及运动路径等参数，可以模拟实际的装配过程。

4. 添加注释和解说： 在演示中添加注释可以帮助观众理解每个动作的意图，而解说词则可以更详细地解释演示的每个步骤。

5. 反复测试和优化： 在客户或团队成员面前演示之前，确保反复测试动态演示，及时发现并修复潜在的问题。

4.1.2 动态效果对设计的反馈与优化

动态装配演示不仅可以作为展示工具，而且是一个强大的设计优化工具。通过观察装配过程的动态效果，设计者可以识别出设计中的潜在问题，比如零部件之间的干涉或运动冲突。这在装配过程中尤为重要，因为它直接影响到产品的可制造性和功能性。

动态分析的反馈机制

1. 干涉检查： 在动态模拟中可以执行干涉检查，实时查看哪些部件在运动过程中发生碰撞。SOLIDWORKS提供了一个“碰撞检测”功能，可以用于检测和解决这些问题。

2. 运动范围： 演示还可以帮助确定零件的运动范围是否满足设计要求，例如，是否有可能造成运动超限或部件损坏。

3. 成本与时间效率： 动态分析可以为产品的组装过程提供时间上的估计，帮助评估成本和生产效率。如果某个装配过程过于复杂或耗时，那么它可能提示设计者对设计进行调整。

4.2 装配体模拟与运动分析

4.2.1 装配体运动模拟的基本流程

动态装配体模拟允许设计者在虚拟环境中测试和评估他们的设计。这项技术对于复杂机械系统特别有用，因为它可以揭示设计上的问题，而这些问题是静态分析所无法发现的。基本的动态模拟流程包括：

1. 定义驱动： 在模拟之前，必须定义驱动参数，如电机速度、外部力或扭矩等。

2. 设置运动参数： 确定各个零件如何相对于彼此运动。这可以包括定义齿轮比、滑块的运动等。

3. 模拟运行： 运行动态模拟，并观察装配体的运动是否如预期那样进行。

4. 结果分析： 分析模拟结果，检查零件是否有不期望的运动或干涉。

4.2.2 运动分析的关键指标解读

动态运动分析中，关键指标的解读是判断设计是否成功的重要依据。这些指标包括：

1. 速度和加速度： 关注特定零件在装配或运动过程中的速度和加速度，确保它们在安全和效率的可接受范围内。

2. 力和扭矩： 分析在模拟过程中作用在零件上的力和扭矩，以评估零件是否承受过大的负载。

3. 应力和应变： 对于机械运动部件，应力和应变分析能够帮助识别潜在的弱点。

4. 稳定性分析： 检查整个运动过程中装配体的稳定性，确保在各种运动状态下都保持稳定。

5. 能效分析： 动态模拟还可以用来评估运动部件的能效，以确保设计的经济性。

为了使动态装配过程和运动分析更易于理解，以下是SOLIDWORKS中进行运动分析的一个简单代码示例：

// SOLIDWORKS运动分析的代码段示例
Dim swModel As SldWorks.ModelDoc2
Dim swMotionMgr As SldWorks.MotionManager
Set swModel = swApp.ActiveDoc
Set swMotionMgr = swModel.Extension.GetMotionManager(0)

' 定义装配体运动模拟的参数
Dim simTime As Double
simTime = 5 ' 设定模拟时间为5秒

' 运动模拟
swMotionMgr.AddMotor2 0, 0, 0, 0, 0, 0, 0, 0, 100, 50, 1, 0, 0, 0, 0, 0, 0, 1, 1, 0, 0, 0, 0, 0, 0

' 运行模拟
swMotionMgr.RunSimulation simTime, swRunSimAction_Synchronous, 0, 0

' 分析结果
' ...此处省略分析结果的代码和逻辑...

在上述代码中，我们首先获取了当前活动的模型文档和运动管理器对象，然后定义了一个电动机并运行了一个5秒钟的模拟，最后对模拟结果进行了分析。这仅是一个基本的示例，实际的动态模拟和分析可能会更加复杂，涉及多个零件和多种约束条件。在设计过程中，这类模拟能够发现一些之前未考虑到的问题，并在产品开发的早期阶段对设计进行优化，从而降低后续修改的复杂性和成本。

5. 干涉检查与预防措施

在设计和装配过程中，干涉是一个常见的问题，它指的是在装配体中两个或多个零件的实体空间重叠。干涉可能会导致装配体无法正确安装，甚至可能引起设备故障和安全事故。因此，进行干涉检查和预防是确保设计质量和装配效率的关键步骤。

5.1 干涉检查的策略与实施

5.1.1 干涉检查的准备工作

在进行干涉检查之前，需要对设计文件进行全面的准备。这包括确保所有的零件和装配体文件都已更新到最新版本，并且模型中所有的零件都已正确加载到装配体中。此外，设计师应当确保模拟的运动范围足够全面，覆盖所有可能的运动状态。

5.1.2 干涉检查的执行与结果分析

干涉检查通常可以通过软件中的工具直接执行。以SOLIDWORKS为例，可以使用“工具”菜单中的“干涉检查”功能进行。在执行干涉检查时，软件会计算并标识出所有可能的干涉区域，并提供详细的报告。

干涉检查步骤：
1. 打开装配体文件。
2. 点击“工具”>“干涉检查”。
3. 设置检查参数，如考虑运动组件等。
4. 运行干涉检查。
5. 查看干涉结果，分析报告。

对于每一个检测到的干涉，设计师需要仔细分析其原因，并考虑是否需要修改零件设计或调整装配顺序。

5.2 预防干涉的设计技巧

5.2.1 设计时的干涉预防策略

在设计阶段，预防干涉的关键是建立合理的装配约束和确保零件之间的间隙适当。设计者应遵循一些基本原则，比如在设计时考虑零件的定位和运动空间，使用“包络”技术来确定零件的最大尺寸，以及使用专用的设计工具来帮助识别潜在的干涉区域。

5.2.2 应用工具与方法进行干涉预防

现代CAD软件通常提供多种工具和方法来帮助设计师预防干涉。例如，可以使用“装配体分析”工具来预测零件之间的运动关系，并实时检查潜在的干涉。此外，设计师还可以在软件中设置安全间隙标准，当新设计的零件与现有零件之间的间隙小于这个标准时，软件将自动警告设计师。

预防干涉的技巧：
1. 在设计初期考虑运动范围和装配路径。
2. 利用“装配体分析”工具进行实时干涉预测。
3. 设置并维护适当的间隙标准。
4. 采用包络技术进行装配体设计。
5. 定期进行干涉检查并修复发现的问题。

干涉检查与预防不仅需要正确的工具，还需要设计师的细心和经验。在实践中，持续的教育和培训有助于提高设计师在这方面的技能，从而优化设计流程和提高产品品质。
