       相信初识ANSYS的朋友很多时候对ANSYS无法像设计软件那般可以任意返回上一步操作吐槽不已，更多时候我们是采用Save和Resume不断保存模型和恢复模型解决，亦或者是直接采用命令流进行编辑，但对于命令流不是特别熟悉的童鞋来讲(或者是模型较大，采用命令流重新生成时，时间比较漫长)，这个过程是比较痛苦的，那么在ANSYS中是否有返回上一步的操作呢？

       答案是有的，只是官方不建议，但我们依然可以采用。

       这个命令就是/undo

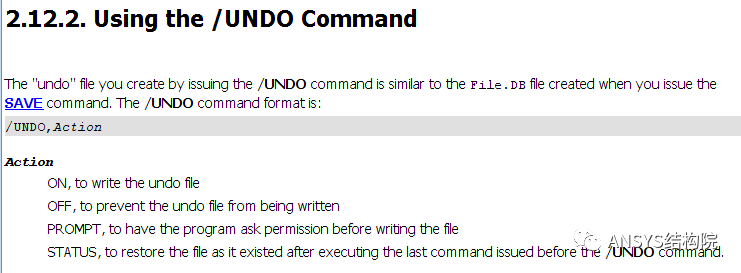

       我们打开ANSYS Help,输入/undo,Help 对其解释如下：

       根据Help对其的介绍，/undo后面有四个状态，其中当设置为on状态时，程序会写出上一步操作的文件，根据这个功能，我们便可以进行返回的操作了，演示如下：

      1、建立工字钢模型，几何模型如下

      2、划分网格

     3、突然发现我们在划分之前忘记还有一个螺栓孔未进行布尔运算，有两种方式解决，一种是用Vclear命令清除网格，然后进行未完成的几何运算，还有一种就是返回上一步，进行布尔运算后在网格划分，这儿我们尝试用后面一种方法。

     在命令流窗口中输入如下命令：

    /undo,on               !打开返回状态

    Undo                     !返回上个命令状态

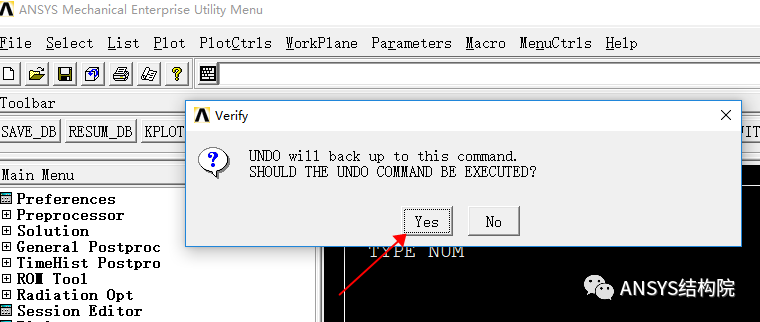

      输入该命令后，会出现如上图所示对话框，点击Yes，模型即可恢复到上一个命令的状态，在这里是我们未划分网格的状态。

      当然这个命令有一个短板，那就是只能返回上一步对模型有操作的步骤，例如移动、赋值、旋转、划分网格等操作，也即最多只能返回一步，并且返回的时候是需要不断写出文件的，所以很多时候会导致ANSYS运行缓慢，尤其是针对模型特别大的情况，所以ANSYS官方是不做推荐的，但是对于一般小模型或者中等模型来讲，返回关键步骤还是很有效的，特别是结合Save和Resume两个命令。

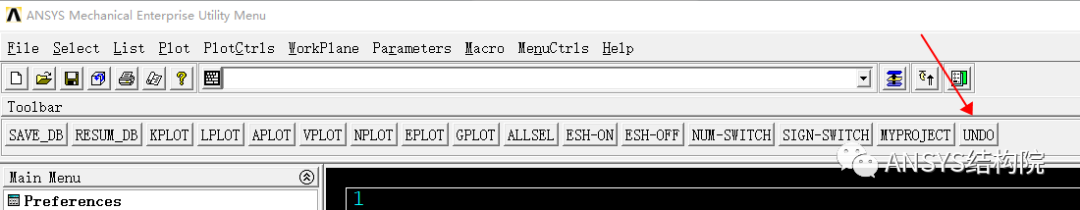

      将这个命令写入水哥编制的工具条文件中，那就更加和谐了，效果如下，有兴趣的同学可根据水哥工具条样式自行改编。

祝好
