AVB协议分析(二) SRP协议介绍

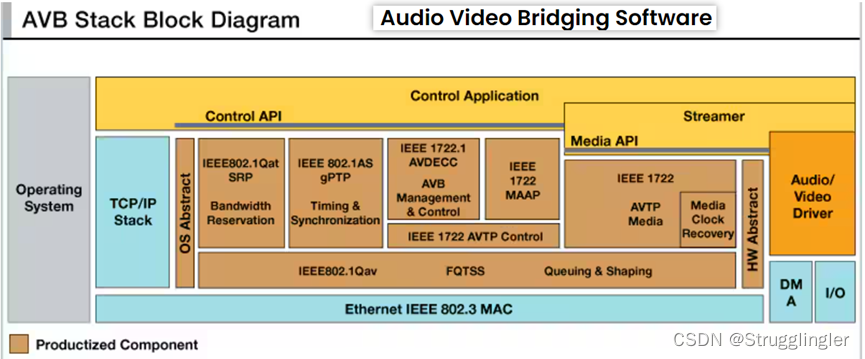

一、AVB整体架构

逐个分析协议，逐个击破，慢就是快，先从理解基本概念开始。

二、概述

SRP协议，流预留协议，英文名Stream Registration Protocol(SRP) ，在2010年SRP标准化成为IEEE802.1Qat，并入IEEE 802.1Q-2011标准中。SRP定义了OSI模型第2层的流概念。简单说，SRP协议通知整个网络路径上的各个节点，让每个节点都知道应该预留多少带宽，以及汇报自身的带宽是否还足够预留。但SRP没有描述各个节点如何来实现带宽预留这个动作，这个事情需要各个节点自行完成。

三、协议作用及作用对象

AVB 网络中的节点主要分成三大类：Talker节点、桥节点、Listener节点。由于流预留针对的是出口带宽，因此仅仅前两者需要考虑流预留问题。

SRP的工作在于建立AVB域、注册流路径、制定AVB转发规则、计算延时最差情况、为AVB流分配带宽。SRP在于让网络中的发言者（Talker）用合适的网络资源将数据发送给听者（Listener）,并在网络中传播这些信息。而在终端节点之间的网桥则维护一个发言者对一个或多个听者注册的相同数据流的路径带宽等资源的需求记录。SRP是在原有IEEE 802.1Qak-MRP多注册协议之上的一个实现。SRP标准则提供了一个新的多协议注册协议（multiple multicast registration protocol，MMRP）来管理相关流带宽服务的属性，MSRP、MVRP、MMRP提供了整个SRP协议的网络信号处理过程。关于SRP机制，可以参考AVnu的SRP文档[16]。

Stream Registration Protocol （SRP）利用MMRP(10.9),MVRP(Clause11) 和MSRP(35.1)这三种signaling protocols在bridged network上建立stream reservations
【注】：MMRP协议：Multiple MAC registration Protocol，待确认。
【注】：MVRP协议：Multiple VLAN Registration Protocol，多VLAN注册协议，主要用于自动创建和管理虚拟局域网（VLAN）。MVRP的核心功能是在网络设备之间发布并学习VLAN配置信息，使得网络中的设备能够自动同步VLAN信息，从而极大地减少了网络管理员的VLAN配置工作。（待确认）
【注】：MSRP协议：Multiple Stream Registration Protocol，

四、参考文献：

https://blog.csdn.net/Noahyo/article/details/106054493
http://iiot.cechina.cn/20/0218/09/20200218092258.htm (这篇文章很重要，还有很多需要挖掘的。)
