画图带xy轴_CAD练习图一（带视频）

 初学者可以先通过公众号的菜单：初学入门>绘图练习中找到之前发布的一些带讲解或视频的二维和三维练习。或点下面链接打开索引目录：

二维练习图  三维练习图   CAD基础练习图(1-30)   CAD基础练习图(31-64)

CAD基础练习图(65-100)

之前分享的视频处理后播放太快，很多人反映，这里将这些过快的视频重新处理，重发一下。

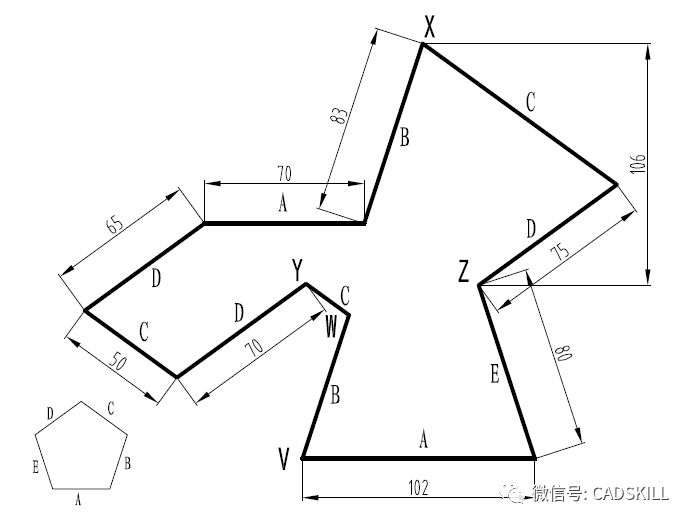

首先要看清楚这张图给出的条件，左下角标着ABCDE的正五边形，表示右边图形中的ABCDE线段的方向，画图前线画一个正五边形，。这个五边形有两种用法：

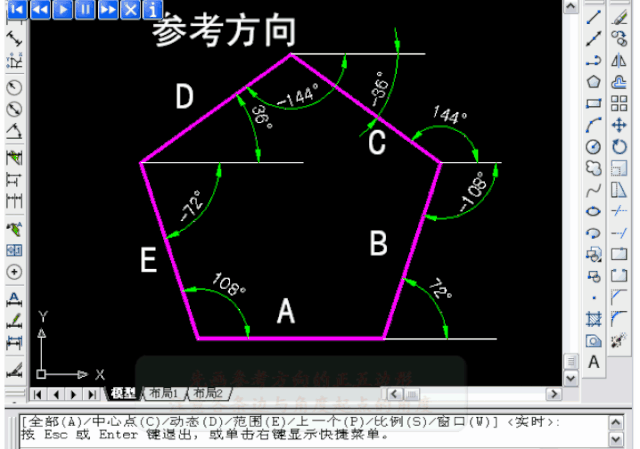

一种是直接将每条线跟X轴的正向的夹角标注出来，利用这些角度和长度来输入相对极坐标会绘制右侧的图形。

一种是将五边形的边长画大一些，比如102，直接将五边形炸开，依次复制到右侧顶点处，然后用拉长LEN命令将线段设置成指定长度。

CAD中拉长命令怎么用？怎么绘制指定弧长的圆弧？

图中唯一需要单独处理的是给出XZ距离106的位置，需要画两条水平辅助线。

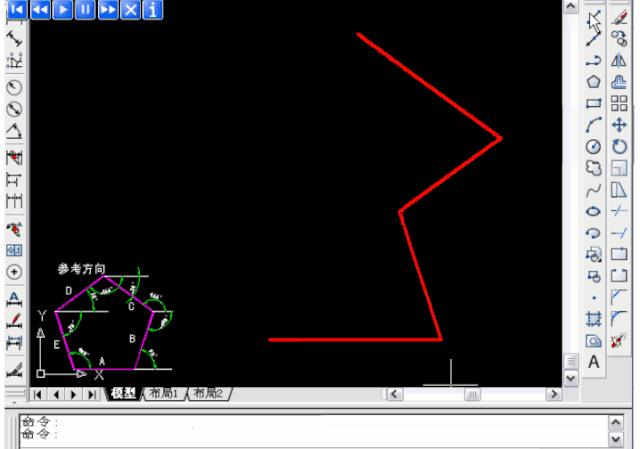

网友分享的视频采用了第一种方法，由于上传图片的帧数大小限制，视频被分为两段，大家可以看一下。

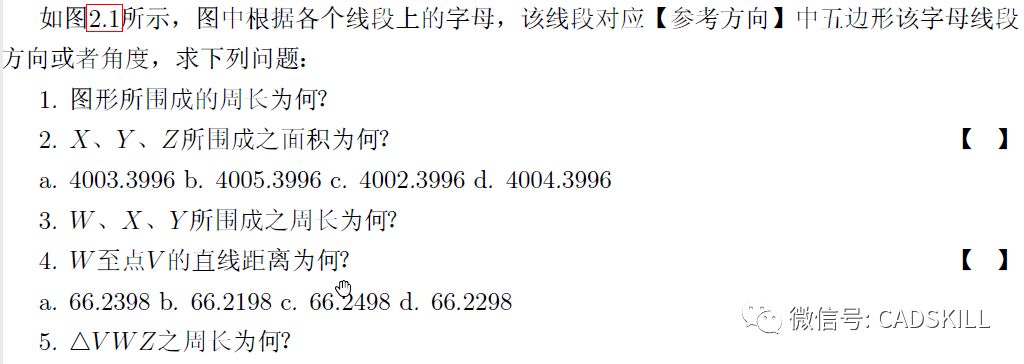

答案：

周长：789.8957

XYZ面积：4004.3996

WXY周长：263.8844

W至V的距离:66.2198

三角形VWZ的周长：232.9748
