CAD轴测图怎么画？

很多新手设计师小伙伴，不知道CAD轴测图怎么画？其实很简单，浩辰CAD中的超级轴测功能，可以方便地将CAD平面图转化为轴侧图，是绘制管线系统图的好帮手。今天就和小编一起来看看在浩辰CAD软件中通过调用超级轴测命令来绘制CAD轴测图的具体操作步骤吧！

CAD轴测图绘制步骤：

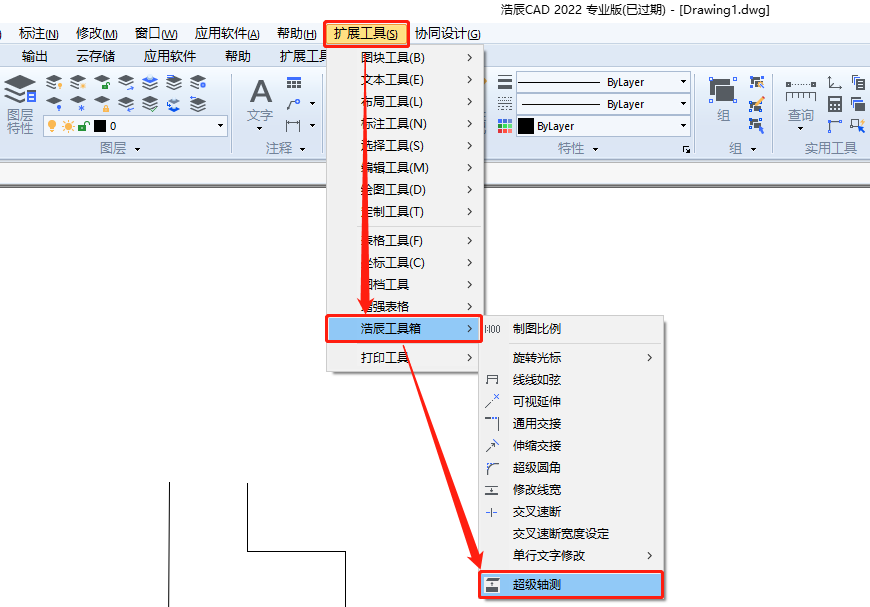

1、首先用浩辰CAD中打开图纸文件，然后在菜单栏中依次点击【扩展工具】—【浩辰工具箱】—【超级轴测】。如下图所示：

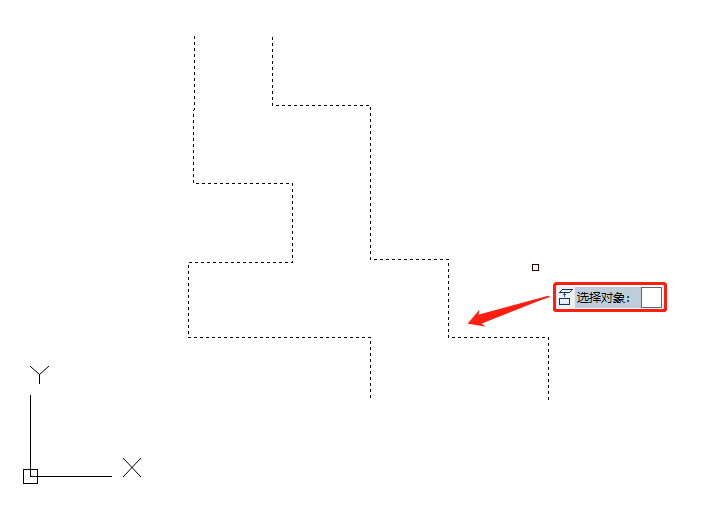

2、执行命令后，根据系统提示在图纸中选择要轴测的实体（可多选，自动过滤）。如下图所示：

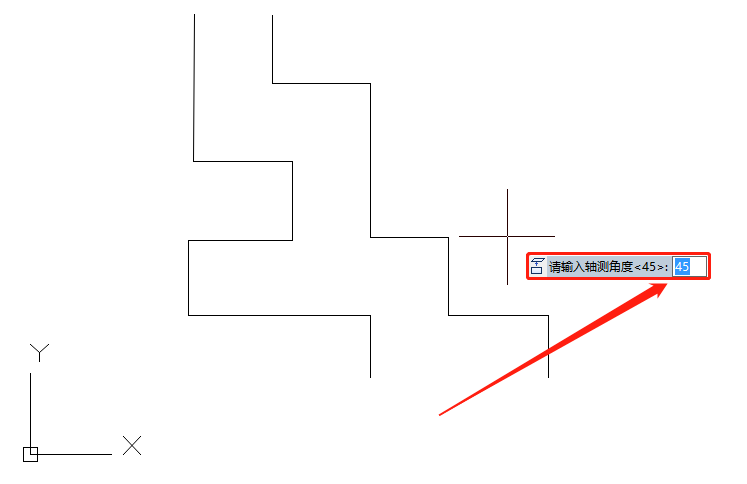

3、选定要轴测的图形对象后，点击回车键，根据系统提示输入轴测角度，例如：输入45。如下图所示：

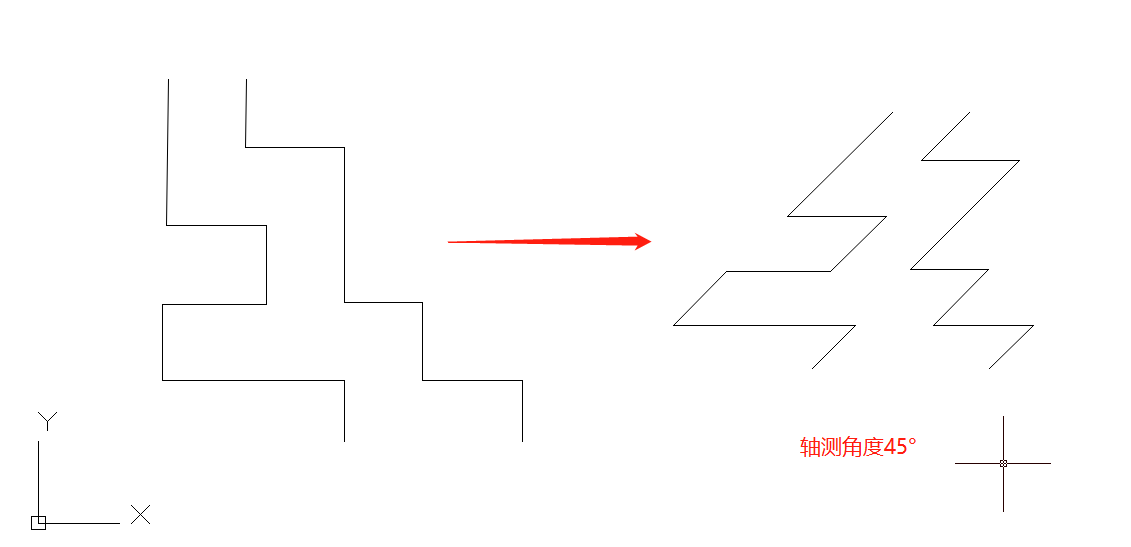

4、命令执行后，效果如下图所示：

在浩辰CAD软件中如果需要画CAD轴测图的话，可以调用超级轴测命令，该命令可以对实体进行二维任意角度的轴测，同时对文字的轴测能智能判断，完全符合工程国家标准。
