前言
本次继续借助华为ENSP模拟工具,完成各种网络实验,提升我们的动手能力以及增加我们对SNMP实验的理解

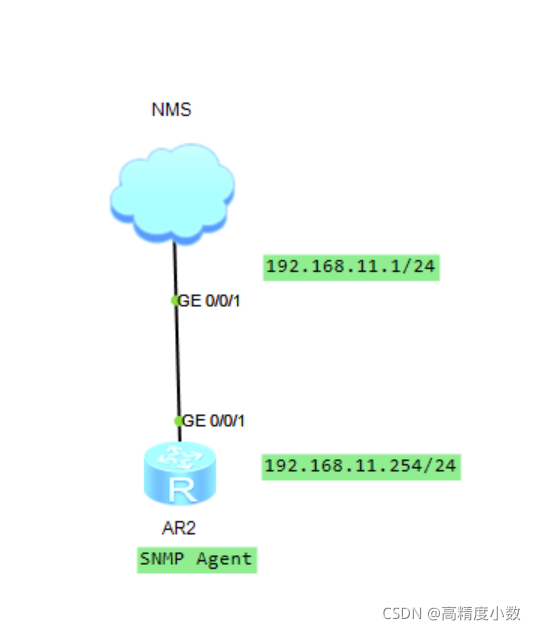

一、SNMP实验框架图
如下图所示:

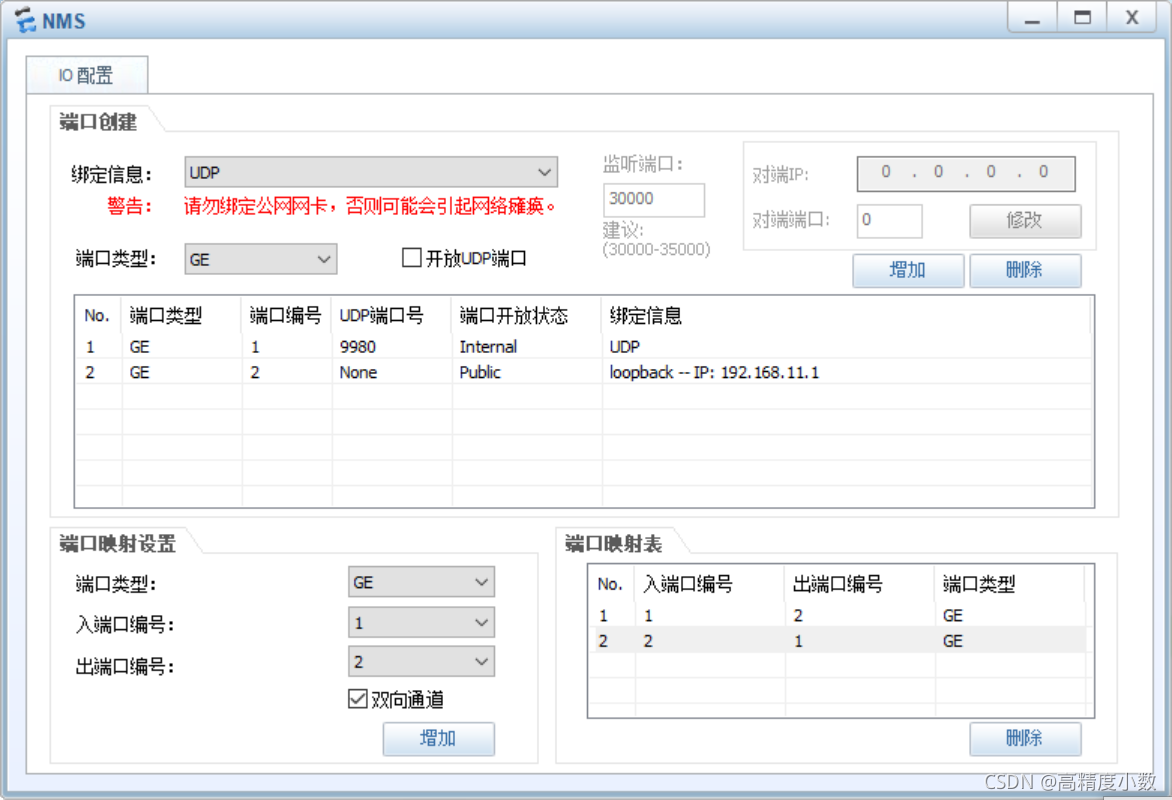

其中NMS的配置如下:
二、框架解释

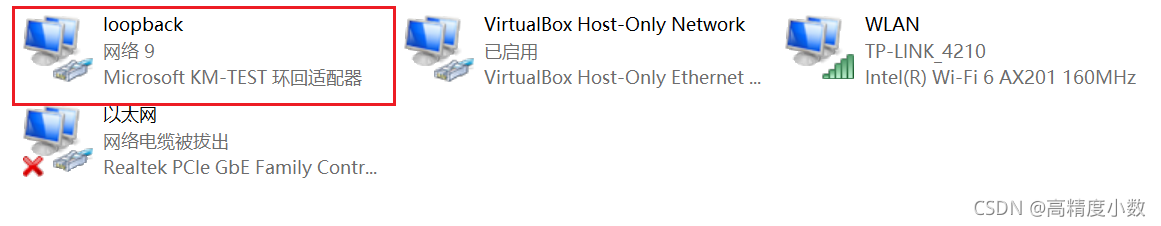

图中的NMS我们使用自己的主机来代替,其中网卡部分就是主机上的虚拟网卡,相当于主机连接了一个路由器AR2。
三、测试过程

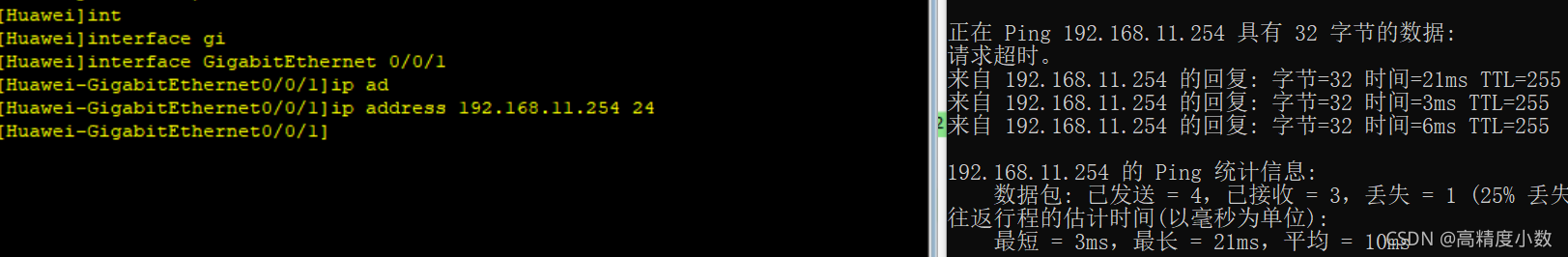

1.在路由器处配置IP地址,然后我们就可以用本机的ping命令ping通路由器了。
2.在路由器上配置命令
#snmp-agent
#snmp-agent sys-info version v1
#snmp-agent community read huawei
#snmp=agent community write huawei

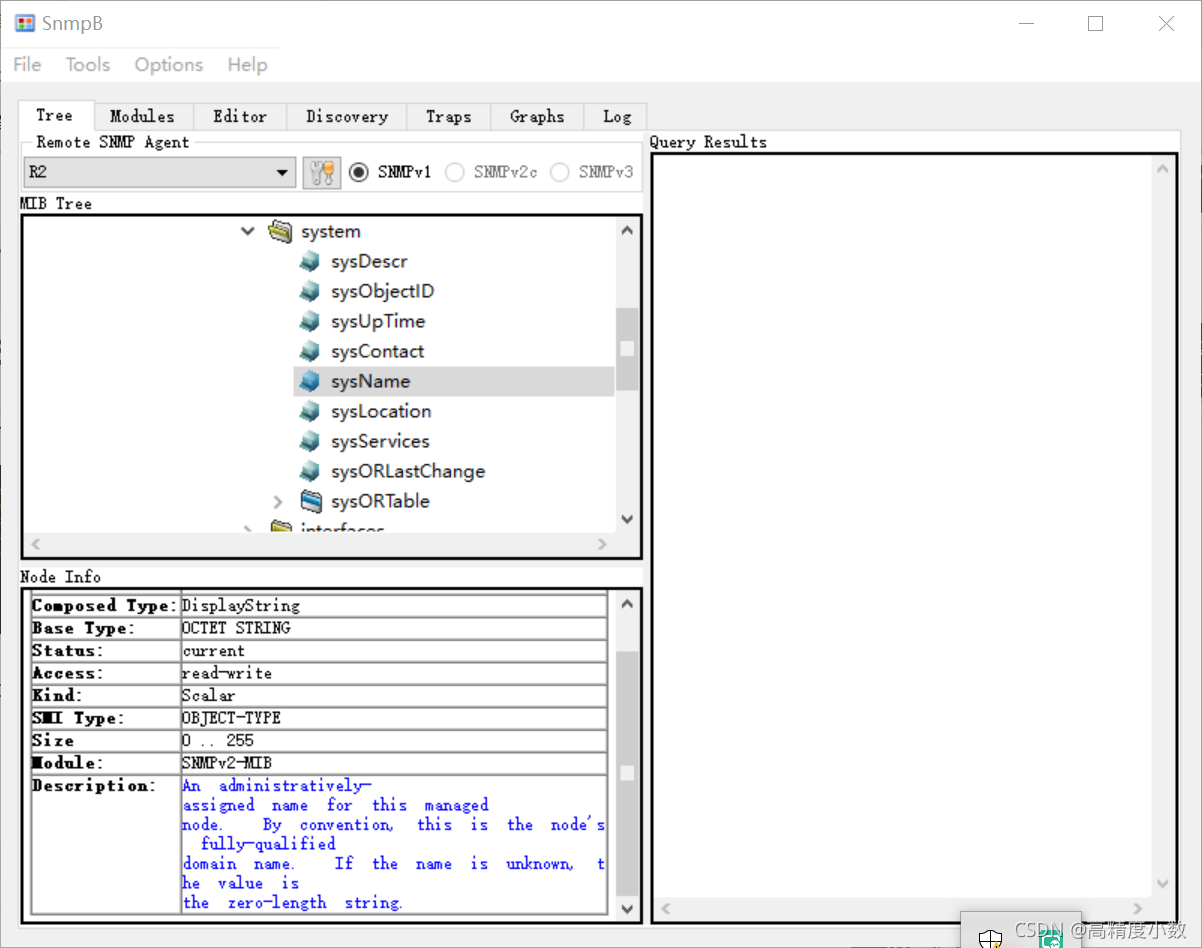

3.下载snmpb工具
(2022年7月1日更:后台有同学反映snmpb软件的iso下面没东西,我的判断是软件有问题,这里我提供一个软件下载地址:SnmpB download | SourceForge.net)

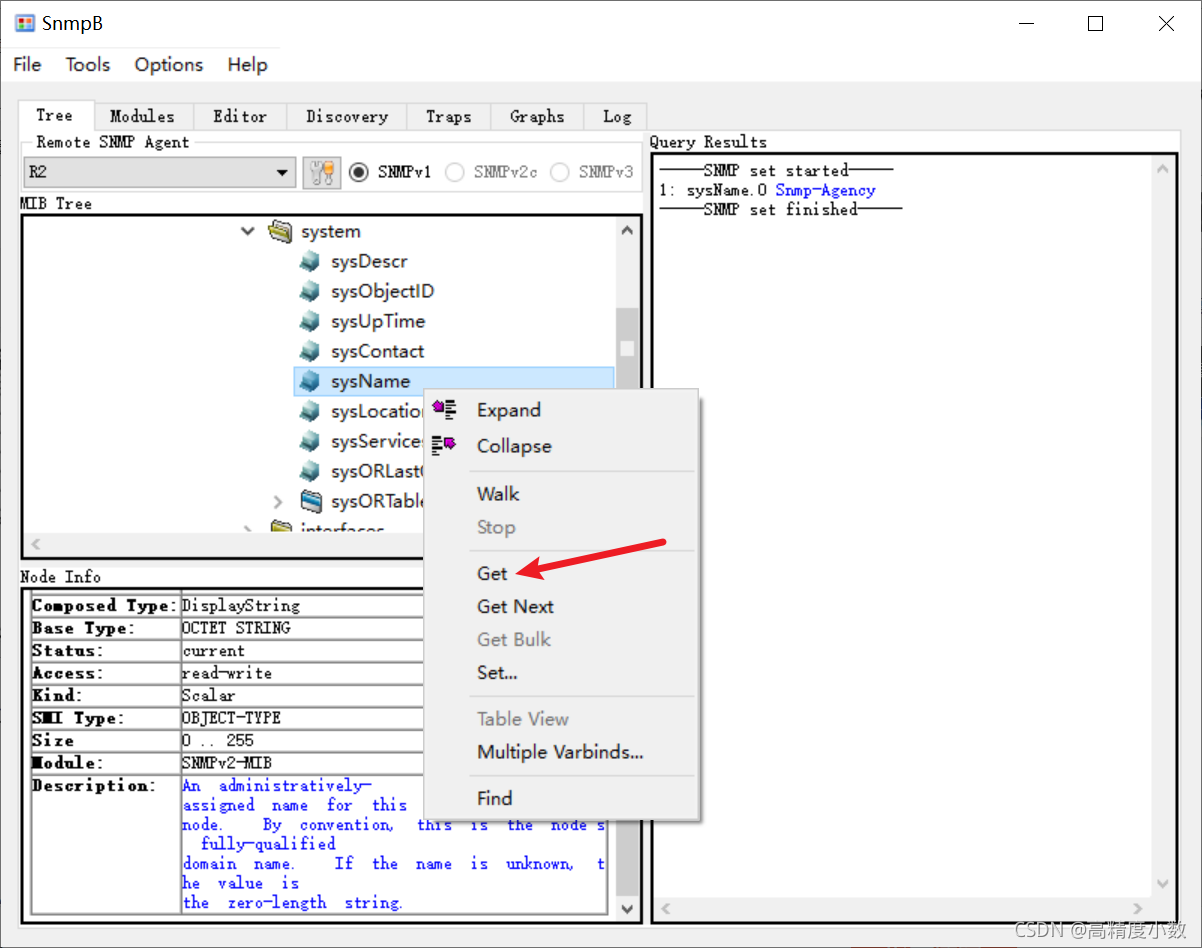

在此软件上点击get获取路由器的名字
除此之外,你可以点击set等等操作
4.使用wiresharp抓包

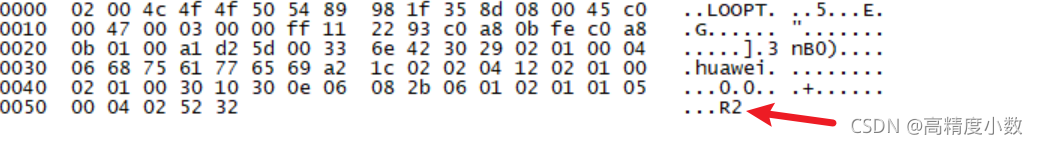

查看get-resonse报文,可以看见有R2这个标识。说明snmp v1版本是明文传输的。
