一. 什么是功分器

 01   概念

在微波系统中，有时需要把一路微波功率按一定比例分成N路输出，实现这一功能的微波元件我们一般称之为微波功率分配器。然后，有时需求恰好相反，需要把N路微波功率叠加起来从一路输出，实现这一功能的微波元件我们微波功率合路器，也称作合路器。

 02   指标

主要技术参数有功率损耗(包括插入损耗、分配损耗和反射损耗)、各端口的电压驻波比、功率分配端口间的隔离度、幅度平衡度，相位平衡度，功率容量和频带宽度等。

 03   分类

 1、按功率分配均匀与否可以分为：等分功率分配器和不等分功率分配器；

2、 按功率分配器结构类型可分为：微带线功率分配器、带状线功率分配器、同轴腔功率分配器和波导功率分配器；

3、按功率分配路数可以分为：2路、3路、4路及通过它们级联形成的多路功率分配器。

 04   指标不同结构类型功分器的特点：

1、微带线功率分配器：价格便宜，输出端隔离度好，插损大，承受功率小；

2、带状线功率分配器：价格较为便宜，输出端隔离度好，插损大，承受功率小；

3、同轴腔功率分配器：价格较高，输出端口间无隔离，输出端驻波比大，插损小，承受功率大；

4、波导功率分配器：价格较高，输出端口间无隔离，输出端驻波比大，插损小，承受功率大。

二. 功率分配器的原理

1. 波导T型节

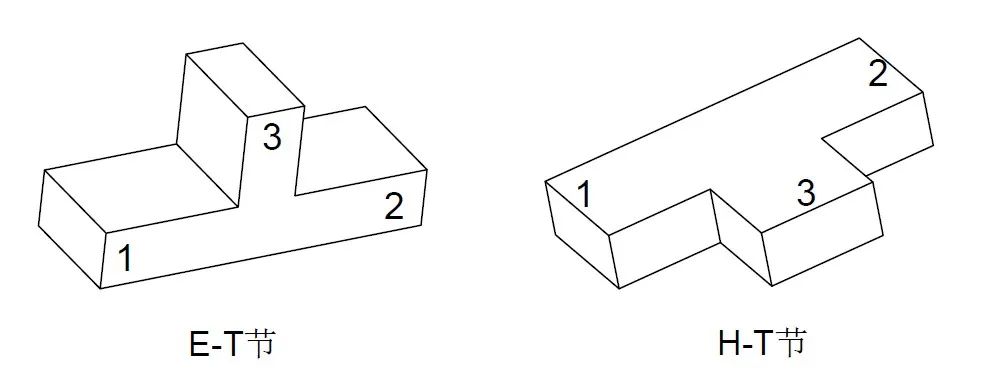

波导T型节是一种常见的简单功率分配器，能用于功率的分配和合成，按分支波导在主波导上的位置，分为E-T节和H-T节。我们说的波导功率分配器一般就是指波导T型节，如下图所示：

当分支波导在主波导的宽壁上时，分支平面与主波导中的TE₁₀波的电场平行时，这种结构成为E-T节；如果分支波导在主波导的窄壁上时，分支平面与主波导中的TE₁₀波的磁场平行时，这种结构成为H-T节。

E-T节的散射矩阵为

H-T节的散射矩阵为

E-T节和H-T节的散射矩阵表明，当TE₁₀波从端口1输入时，将有1/4的功率被反射回去，1/4的功率传送到端口2，1/2的功率传输到端口3，这是一种功率分配方式。 TE₁₀波从端口3输入时，将不存在放射波，端口1和端口2各得一半功率，称为三分贝功分器(或称为五五功分器)。

2、威尔金森功分器

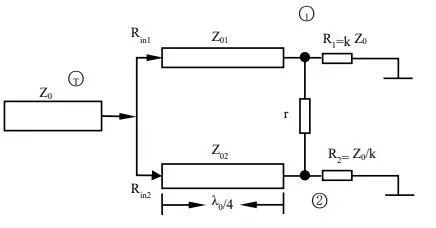

威尔金森功分器也是一种常用的功率分配器。下图是威尔金森功分器的一个原理图。如图，信号自T路输入，信号源传输线的特性阻抗为Z₀，经特性阻抗Z₀₁及Z₀₂的两端传输线分别从 ①、 ② 两路输出，负载电阻为R₁及R₂。两端传输线的电长度为中心频率的1/4波长。

 威尔金森功分器应满足以下条件：

1、输入端T路无反射；

2、① 、②两路输出功率之比等于指定值，例如等于1/k²；

3、① 、②两路输出端口互相隔离。

在中心频率上，电长度为1/4波长的传输线的输入阻抗分别为

电长度为1/4波长的传输线的特性阻抗分别为

隔离电阻r为

端口负载阻抗为

如果①、 ②两路输出功率是相等的，即

相关电参数可化为

3、分支线型功分器(3dB电桥)

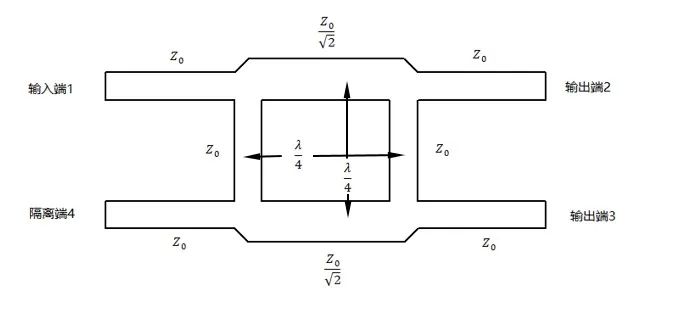

分支线型功分器也是一种常用的功分器，一般称为3dB电桥。该型功分器的直通端和耦合端的输出信号有90°的相位差，这种类型的功分器通常做成微带线或带装线形式的 ，如下图 所示：

分支线型功分器的散射矩阵为

二. 功率器示例

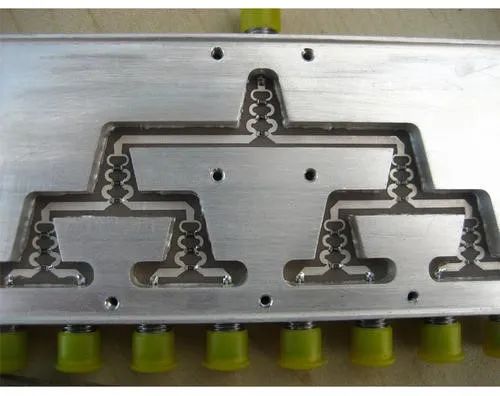

1分8微带功分器

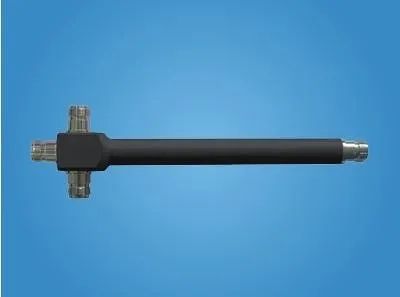

同轴功分器

微带1分2功分器
