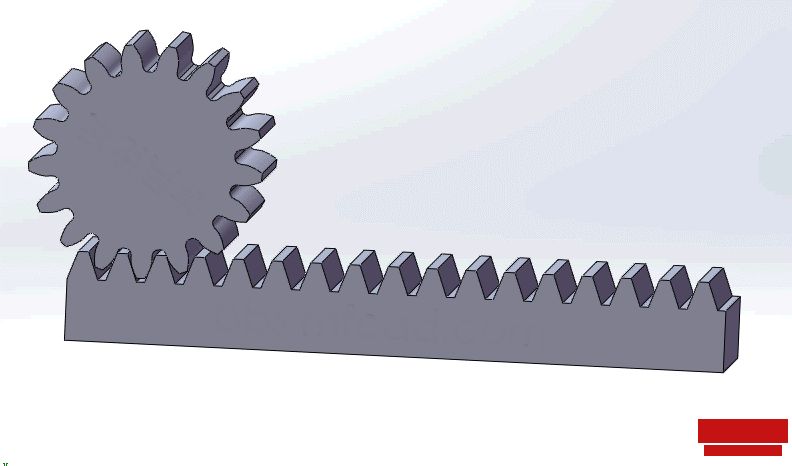

 很多SolidWorks论坛的网友们问齿轮齿条如何配合？怎么用SolidWorks给齿轮齿条配合？现在给大家分享一下使用SolidWorks的机械配合给齿轮齿条配合，效果如下：

SolidWorks对齿轮齿条进行配合的方法步骤如下：

1.首先生成所需要的源文件，当然我给大家生成了已经，大家可以下载附件学习这个齿轮齿条的配合，下载完源文件后我们打开solidworks软件，新建一个装配体。
2.添加齿条，在添加齿轮，然后配合一下：

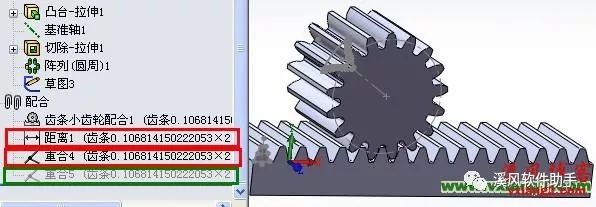

距离(齿轮轴线到齿条上视基准面的的距离也就是齿轮齿顶圆半径)
重合4(齿轮端面和齿条端面重合。注意：我们选择带草图的端面添加重合关系，方便我们后面的准确啮合)
重合5(显示齿轮齿条的草图，找到齿条第一个齿的对称中心线，和齿轮第一个齿的对称中心线，然后两者添加重合的配合)

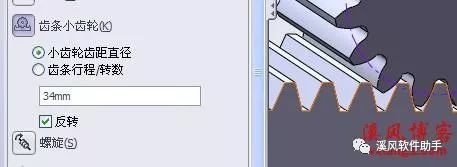

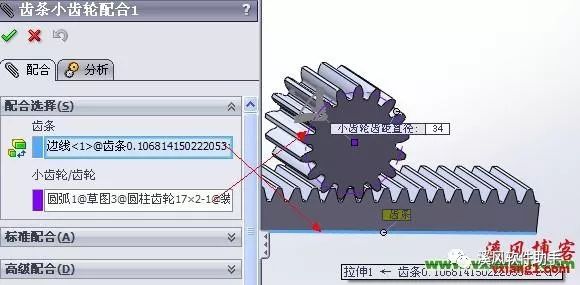

3.添加机械配合中的齿条小齿轮配合。添加前我们要压缩上一步中的“重合5”(重合5是用来装配时准确啮合的，为防止后面添加齿轮齿条配合产生过度配合这里要先压缩)，点击添加“齿条小齿轮配合”，设置如图所示，设置默认即可。
