1.定义

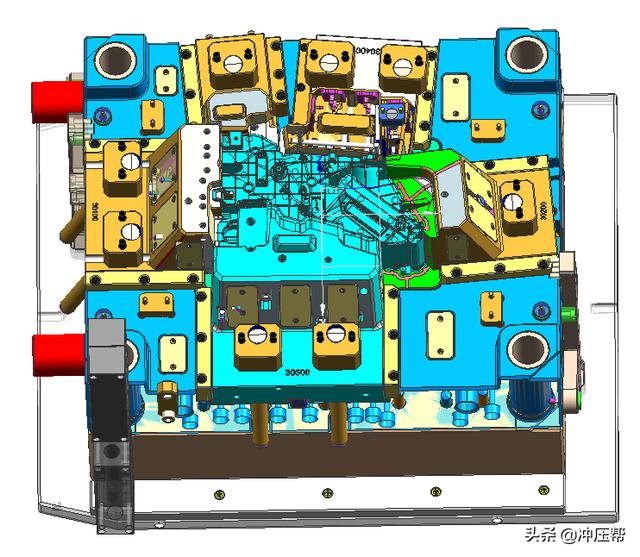

模具加工(Mold Making)是指成型和制坯工具的加工,此外还包括剪切模和模切模具。通常情况下,模具有上模和下模两部分组成。将钢板放置在上下模之间,在压力机的作用下实现材料的成型,当压力机打开时,就会获得由模具形状所确定的工件或去除相应的废料。小至电子连接器,大至汽车仪表盘的工件都可以用模具成型。
级进模是指能自动的把加工工件从一个工位移动到另一个工位,并在最后一个工位得到成型零件的一套模具。模具加工工艺包括:裁模、冲坯模、复合模、挤压模、四滑轨模、级进模、冲压模、模切模具等。
![333f4d0481f67d399d62a55e32a5feab.png](https://i-blog.csdnimg.cn/blog_migrate/791ef02d9b2186add5150c12245f48f0.jpeg)
2.模具种类
(1)金属冲压模具:连续模、单冲模、复合模、拉伸模
(2)塑胶成型模:注塑模、挤塑模、吸塑模
(3)压铸模具
(4)锻造模具
(5)粉末冶金模具
(6)橡胶模具

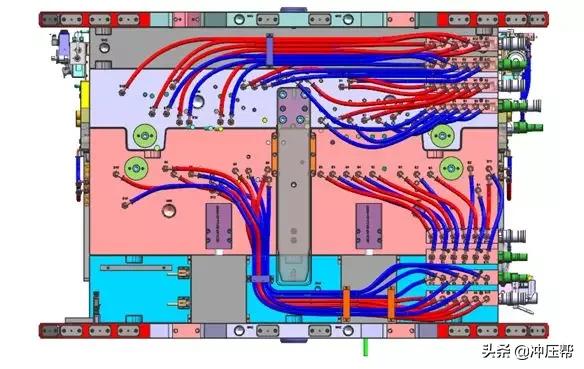

3.模具加工流程
开料:前模料、后模模料、镶件料、行位料、斜顶料;
开框:前模模框、后模模框;
开粗:前模模腔开粗、后模模腔开粗、分模线开粗;
铜公:前模铜公、后模铜公、分模线清角铜公;
线切割:镶件分模线、铜公、斜顶枕位;
电脑锣:精锣分模线、精锣后模模芯;
电火花:前模粗、铜公、公模线清角、后模骨位、 枕位;
钻孔、针孔、顶针;模具顶针孔水路孔加工行位、行位压极;
斜顶、复顶针、配顶针。
![0266aa0ef9e589da977fdc95bcc0ee8e.png](https://i-blog.csdnimg.cn/blog_migrate/985cdfd34ecabf1956cca2249a45111c.jpeg)
4.其他
(1)唧咀、码模坑、垃圾钉(限位钉);
(2)飞模;
(3)水口、撑头、弹簧、运水;
(4)省模、抛光、前模、后模骨位;
(5)细水结构、拉杆螺丝拉钩
