随着自动化程度的不断提高，松下伺服驱动器作为重要的动力元件，在自动化运用中的地位也不断提高。今天我们就来详细了解一款松下伺服驱动器的操作方法。

面板按键的操作

1.M键：模式转换，共有4种模式选择。1.监视器模式(d00uep)2.参数设定模式(prr)3.EEProm写入模式(EEset)4.辅助功能模式(AF模式)。

2.S键：设置键 转换选择显示与执行显示模式。

3.上下左键：上下左选择键

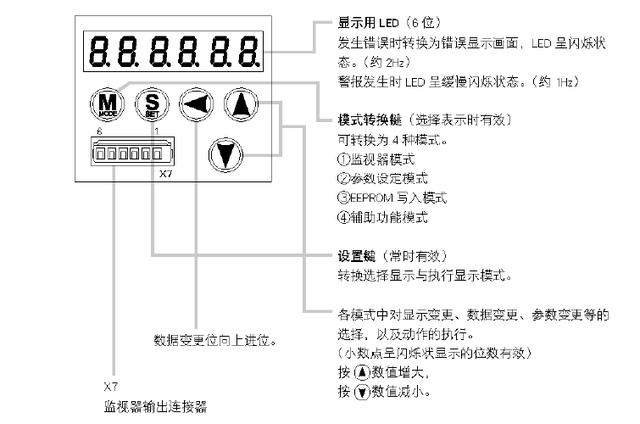

按键功能图

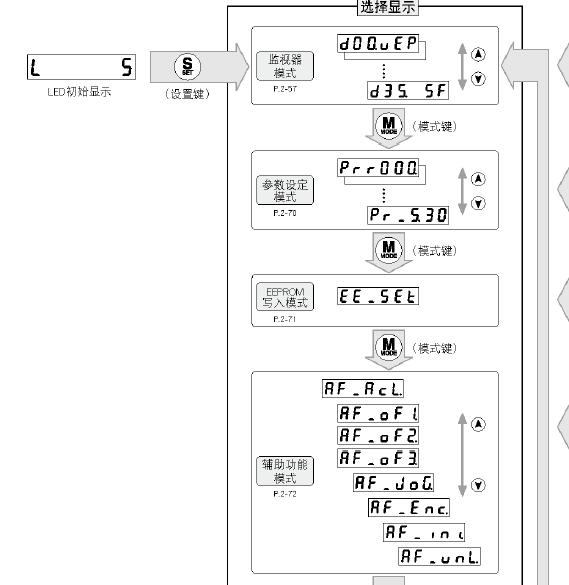

4种模式切换选择

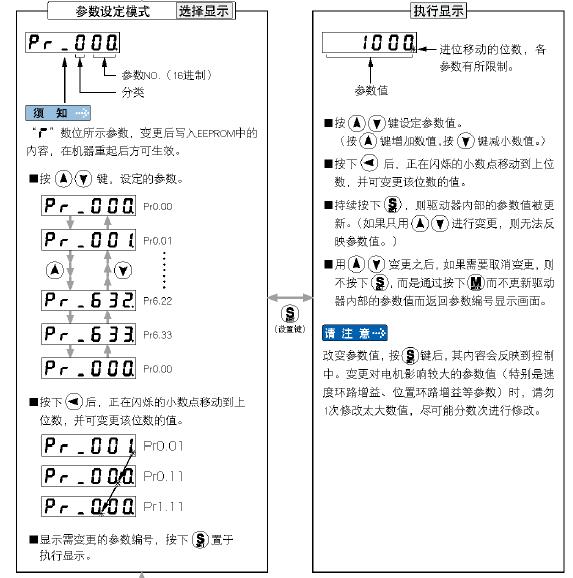

.参数设置模式(Pr0.00)：用设置伺服电机的参数

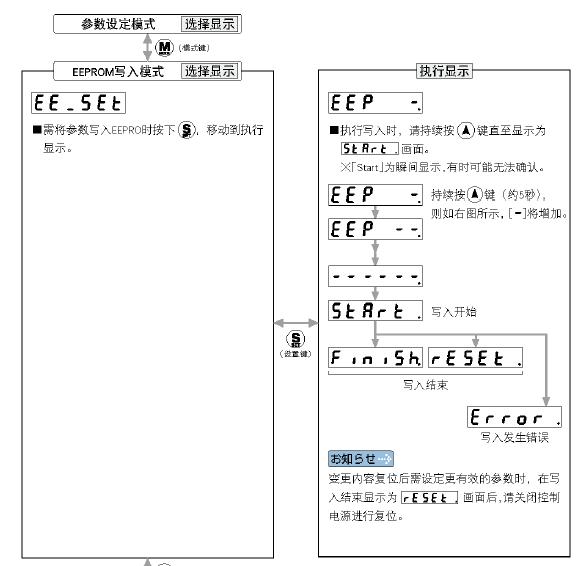

.写入模式(EE_SEt)：用来保存写入驱动器的参数。

按M键进入EE_SEt模式，按上键进入EEP→按上键5秒钟→显示StArt(开始写入)→写入完成后出现finish或者reset。写入完成。如果不成功会出现报错Error。

.监视器模式：

需要变更监视器显示的内容时，首先按M键选择到监视模式。接着使用上下键选择要显示的内容，按下S键之后变更显示内容。接着按S键回到选择显示。

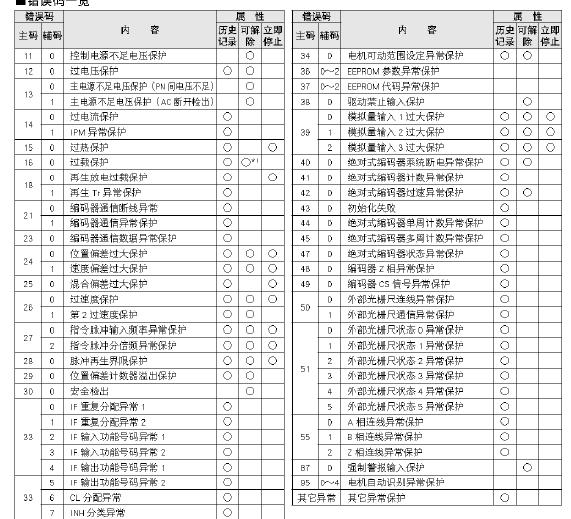

.如何查询伺服电机报警代码

按M键进入到显示模式→按S键确认→按上下选择键切换到d10 io。进入到Err— —页面，就可以查询报警内容.

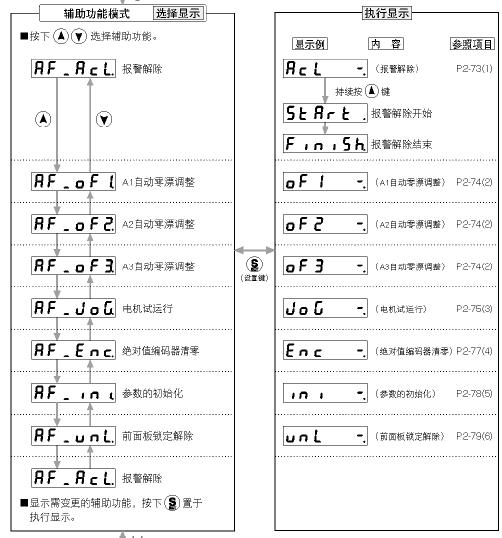

.辅助功能模式

按M键进入到模式选择→按上下键进入到AF界面→按S键确认进入→按上下键进入到辅助功能界面。
