paraview调整color map文字颜色

已于 2023-06-19 23:03:20 修改
阅读量1.8k 收藏 5
点赞数 3
分类专栏： paraview 文章标签： paraview
于 2023-06-19 23:02:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42562856/article/details/131198871
版权

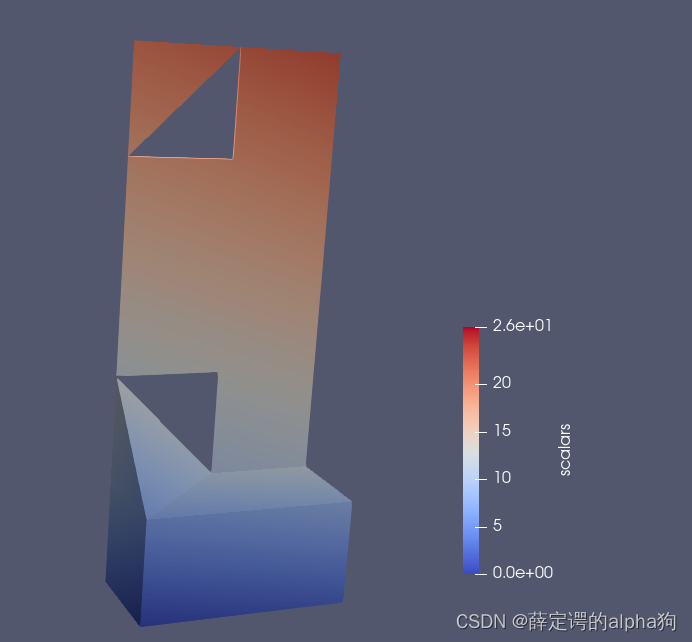

paraview默认的背景颜色一般是灰色的，color map的数字及文字默认是白色的，如下：
在这里插入图片描述

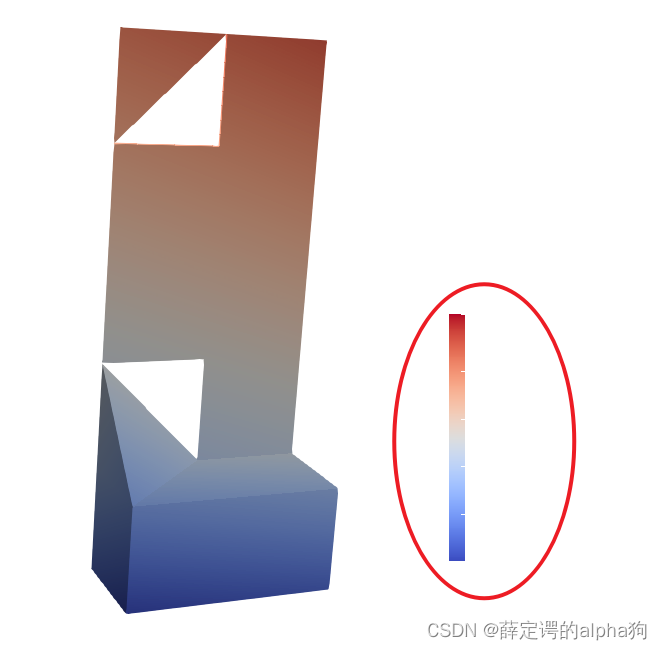

然而，当我们将背景改为白色，往外输出图片时，color map的文字就看不见了，因此需要调整color map的文字为其他颜色。
在这里插入图片描述
实现方法:

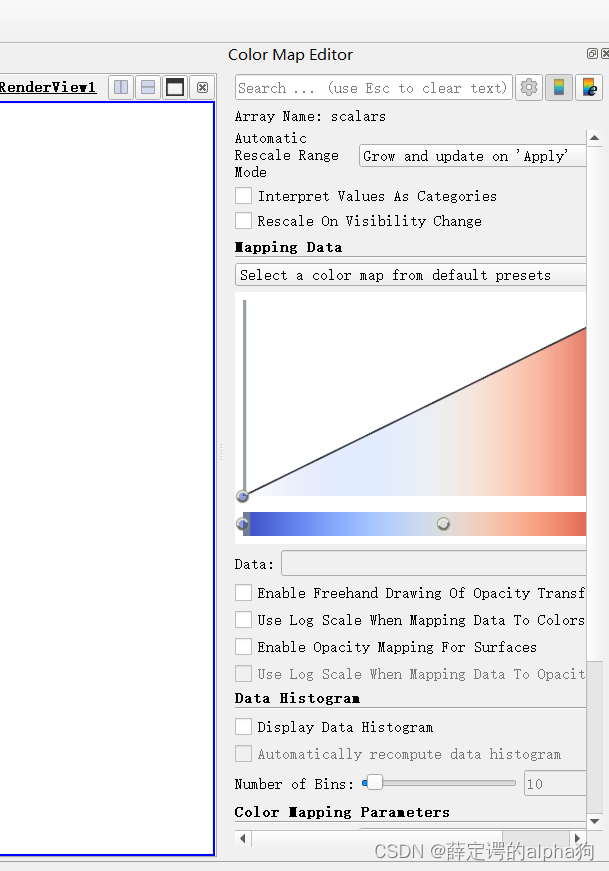

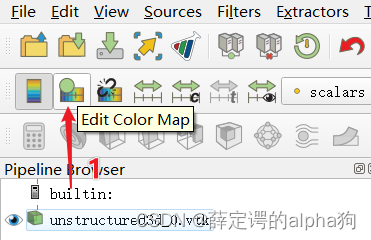

  1. 点击 Edit Color Map 按钮，然后右侧会出现相应设置选项
    在这里插入图片描述
    在这里插入图片描述

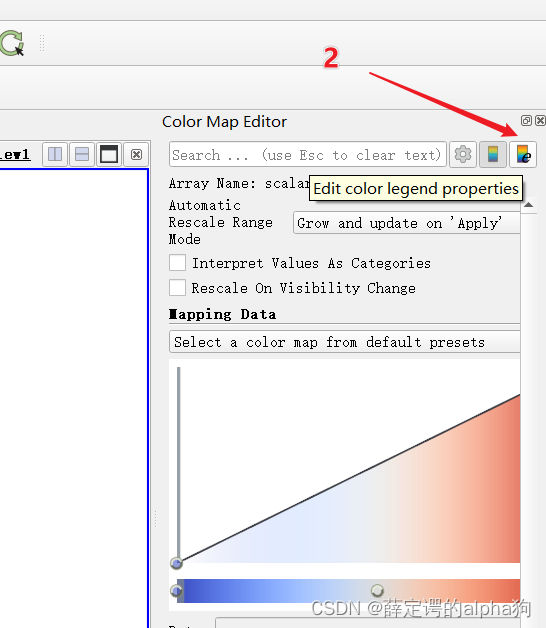

  2. 点击右上侧的 Edit color legend properties， 会出现 Edit Color Legend Properties
    在这里插入图片描述

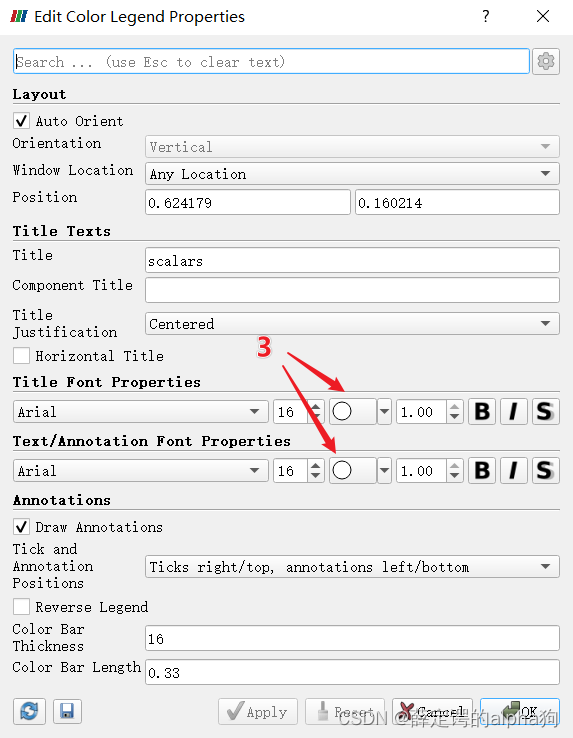

  3. 在 Edit Color Legend Properties 对话框内修改 Title Font Properties 和 Text/Annotation Font Properties 中的颜色，见下图中的③
    在这里插入图片描述

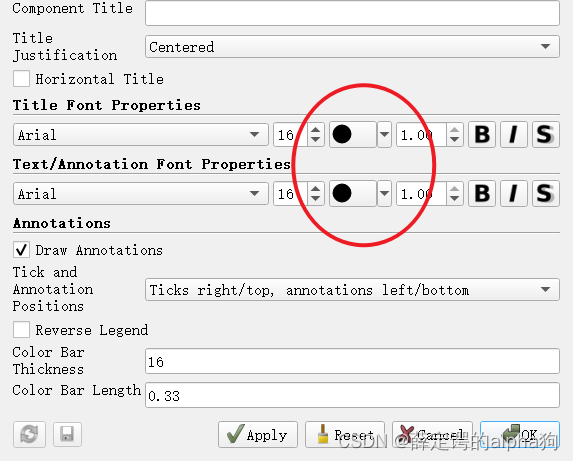

  4. 比如将其改为黑色，点击 Apply 或 OK.
    在这里插入图片描述

最终结果如下：
在这里插入图片描述
