【Free5GC】问题总结（持续更新）

1、安装报错总结

1.1、源代码版本问题

1.1.1、问题描述

目前编写的free5gc安装步骤对应的版本为github上的V3.0.6版本，使用如下命令获取到的是对应V3.0.6版本的.

free5gc-v3.0.6版本

使用如下命令获取源代码：

git clone --recursive -b v3.0.6 -j `nproc` https://github.com/free5gc/free5gc.git

git下来之后会发现NFs目录网元文件都为空！原因不明

使用如下命令获取到NFs目录下源代码

# 删除空文件夹
rm -rf ~/free5gc/NFs/*
# 切换到NFs目录下
cd ~/free5gc/NFs
# 重新手动git
git clone git://github.com/free5gc/amf.git/
git clone git://github.com/free5gc/ausf.git/
git clone git://github.com/free5gc/n3iwf.git/
git clone git://github.com/free5gc/nrf.git/
git clone git://github.com/free5gc/nssf.git/
git clone git://github.com/free5gc/pcf.git/
git clone git://github.com/free5gc/smf.git/
git clone git://github.com/free5gc/udm.git/
git clone git://github.com/free5gc/udr.git/
git clone git://github.com/free5gc/upf.git/

cd ~/free5gc
rm -rf ~/free5gc/NFs/webconsole  # webconsole 文件夹也为空，和处理一样，重新手动git webconsole文件
git clone git://github.com/free5gc/webconsole.git

这里就出现了问题！！！！

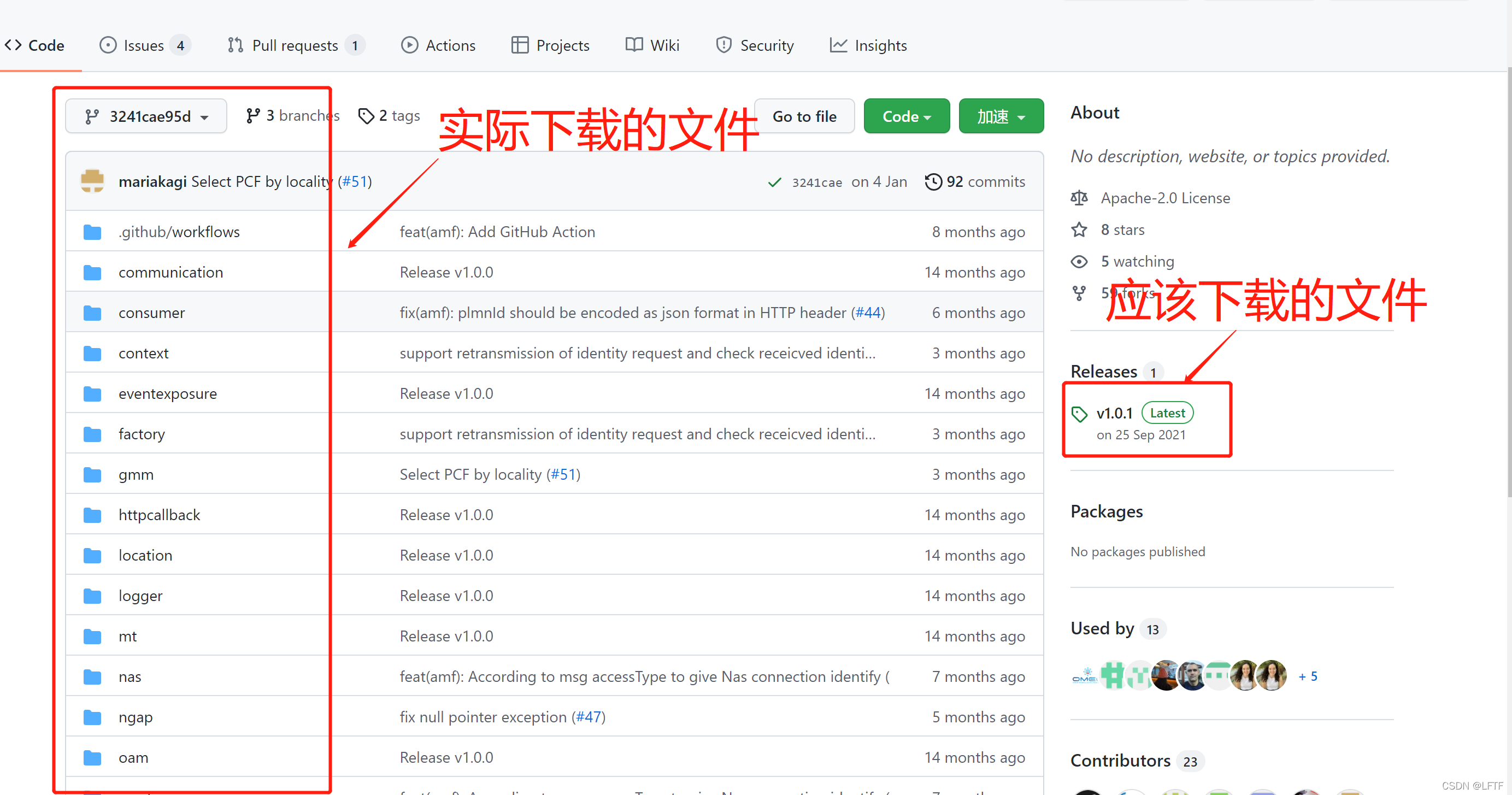

以AMF网元为例，使用git clone git://github.com/free5gc/amf.git/获取到的网元代码未添加版本号，导致把最新更新的网元代码给下载下来了，就导致了free5gc文件版本和各个网元对应的代码版本不一致。

所以出现了后面一系列问题（当时在写安装文档的时候可能debug版本和release版本一样，所以没出现问题）

1.1.2、解决方案

一句话，版本对其！！！

方法1、使用发布版本（release）

步骤1：

添加对应版本号

git clone --recursive -b v3.0.6 -j `nproc` https://github.com/free5gc/free5gc.git

步骤2：

cd free5gc/NFs
ls *

发现amf ausf n3iwf nrf nssf pcf smf udm udr文件为空（加上对应的版本号后下载）

# 删除空文件夹

# 切换到NFs目录下

# 重新手动git
git clone --recursive -b v1.0.1 -j `nproc` https://github.com/free5gc/amf.git/
git clone --recursive -b v1.0.1 -j `nproc` https://github.com/free5gc/ausf.git/
git clone --recursive -b v1.0.1 -j `nproc` https://github.com/free5gc/n3iwf.git/
git clone --recursive -b v1.0.1 -j `nproc` https://github.com/free5gc/nrf.git/
git clone --recursive -b v1.0.1 -j `nproc` https://github.com/free5gc/nssf.git/
git clone --recursive -b v1.0.1 -j `nproc` https://github.com/free5gc/pcf.git/
git clone --recursive -b v1.0.1 -j `nproc` https://github.com/free5gc/smf.git/
git clone --recursive -b v1.0.1 -j `nproc` https://github.com/free5gc/udm.git/
git clone --recursive -b v1.0.1 -j `nproc` https://github.com/free5gc/udr.git/
git clone --recursive -b v1.0.1 -j `nproc` https://github.com/free5gc/upf.git/

下载完毕之后编译–执行

编译截图（部分）

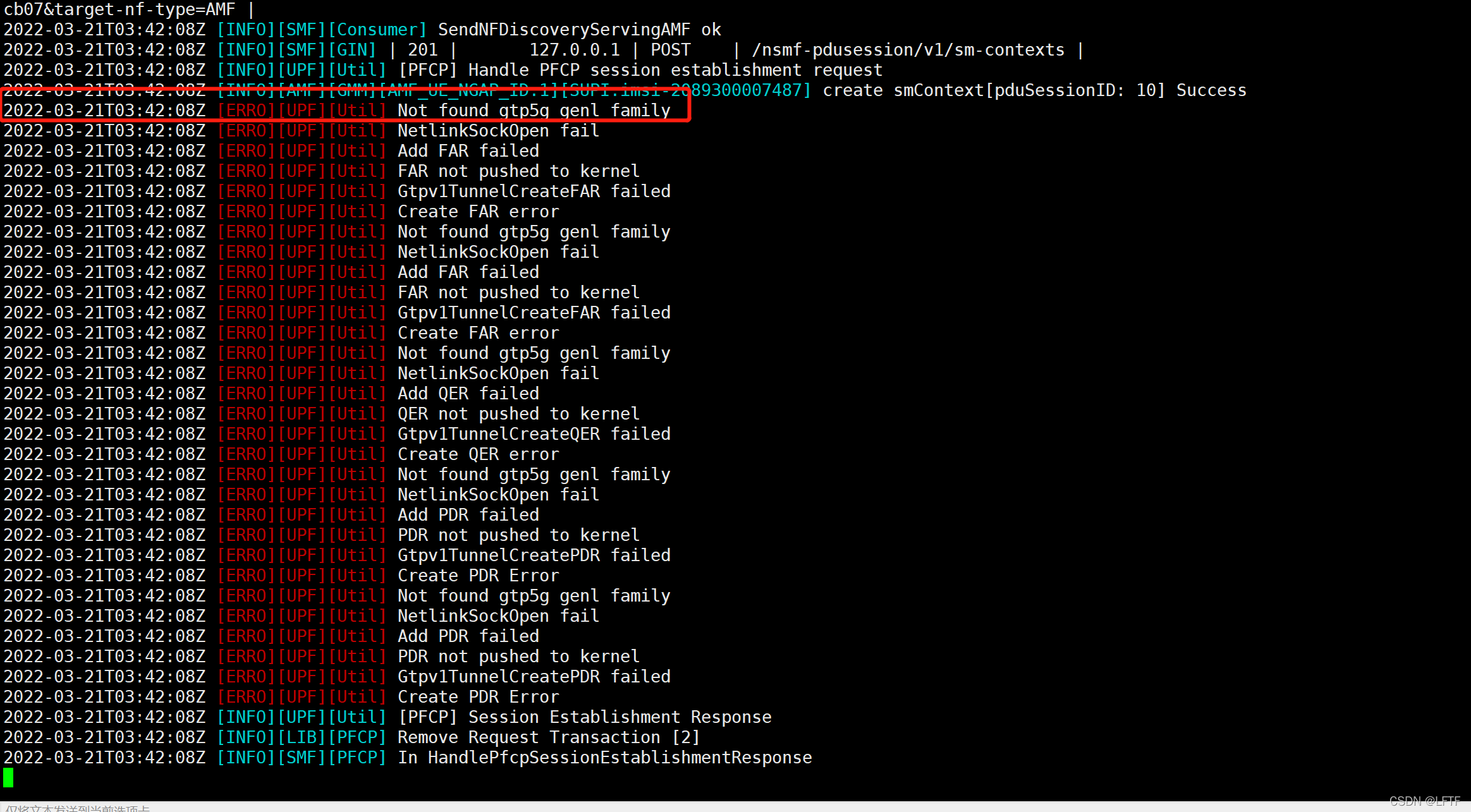

./test.sh TestRegistration执行截图（失败：缺少gtp）

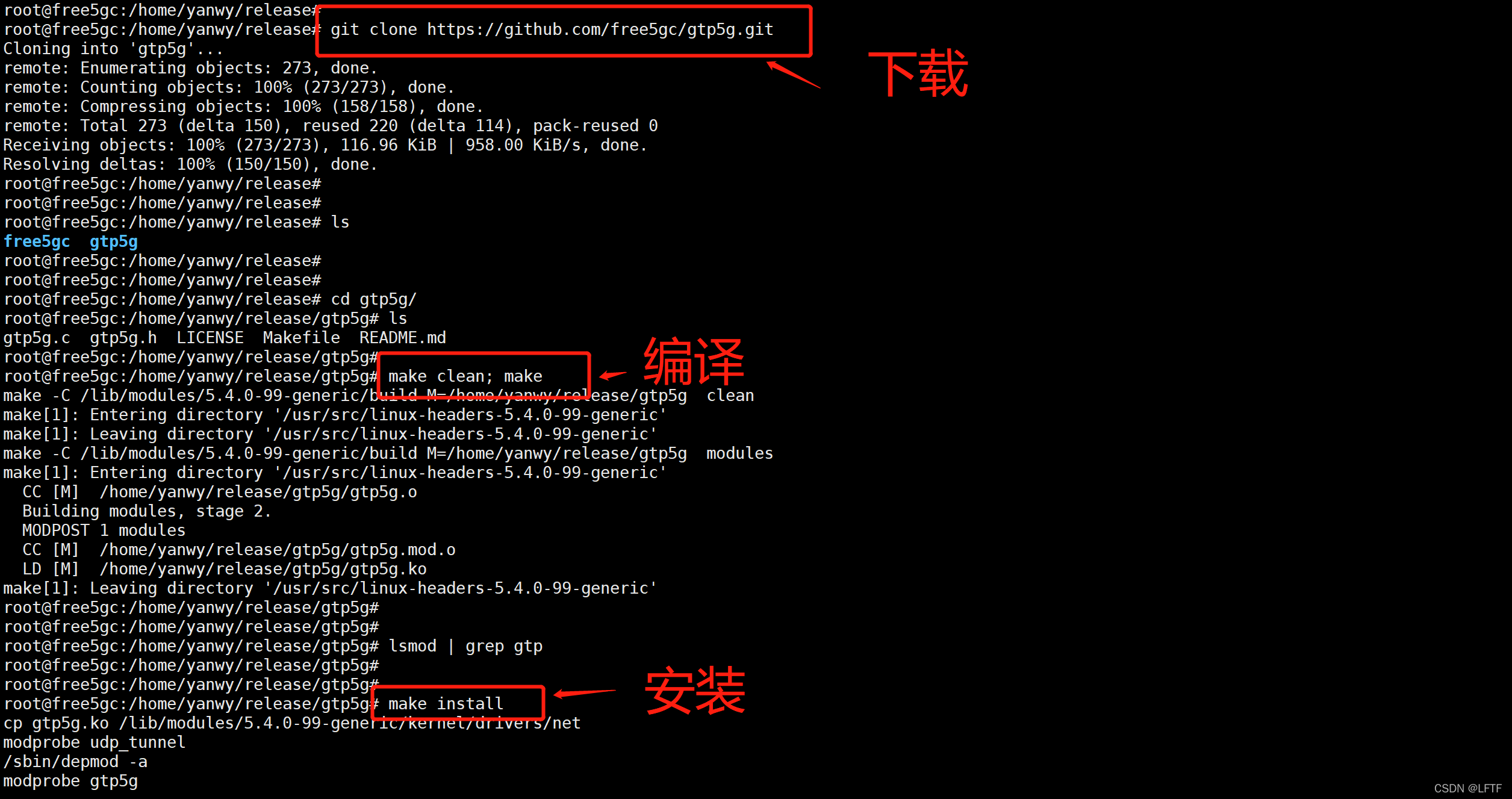

CTRL+C退出之后，下载编译安装gtp驱动

# 下载
git clone https://github.com/free5gc/gtp5g.git
cd gtp5g
# 编译
make clean; make
# 安装 make uninstall卸载
make install
# 查看
lsmod | grep gtp

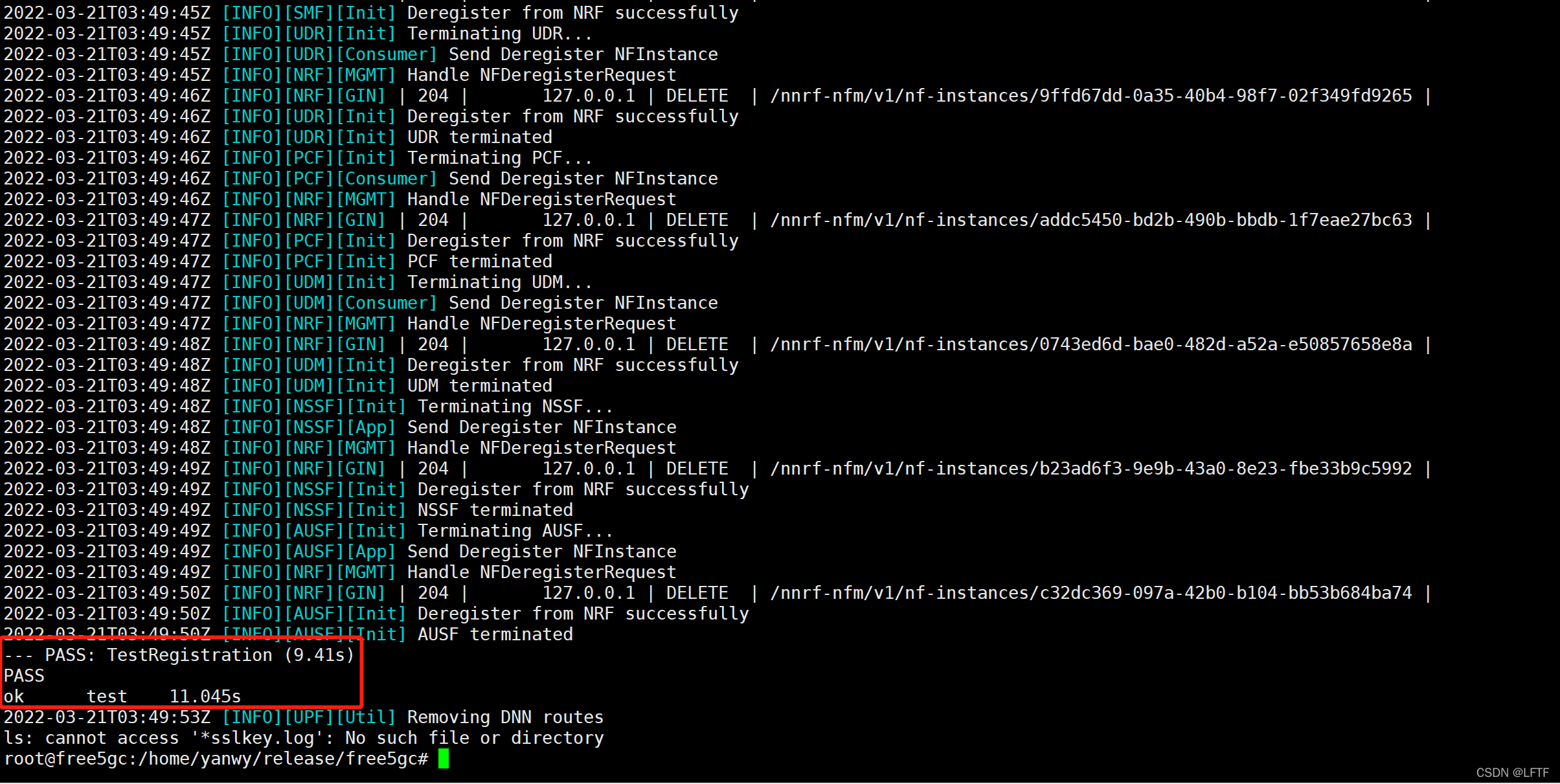

./test.sh TestRegistration执行截图(成功：部分截图）

方法2、使用最新提交版本（debug）

步骤1：

不添加版本号~

git clone https://github.com/free5gc/free5gc.git

步骤2：

cd free5gc/NFs
ls *

发现amf ausf n3iwf nrf nssf pcf smf udm udr文件为空（不添加版本号）

# 切换到NFs目录下
cd NFs
# 重新手动git
git clone https://github.com/free5gc/amf.git/
git clone https://github.com/free5gc/ausf.git/
git clone https://github.com/free5gc/n3iwf.git/
git clone https://github.com/free5gc/nrf.git/
git clone https://github.com/free5gc/nssf.git/
git clone https://github.com/free5gc/pcf.git/
git clone https://github.com/free5gc/smf.git/
git clone https://github.com/free5gc/udm.git/
git clone https://github.com/free5gc/udr.git/
git clone https://github.com/free5gc/upf.git/

下载完毕之后编译–执行

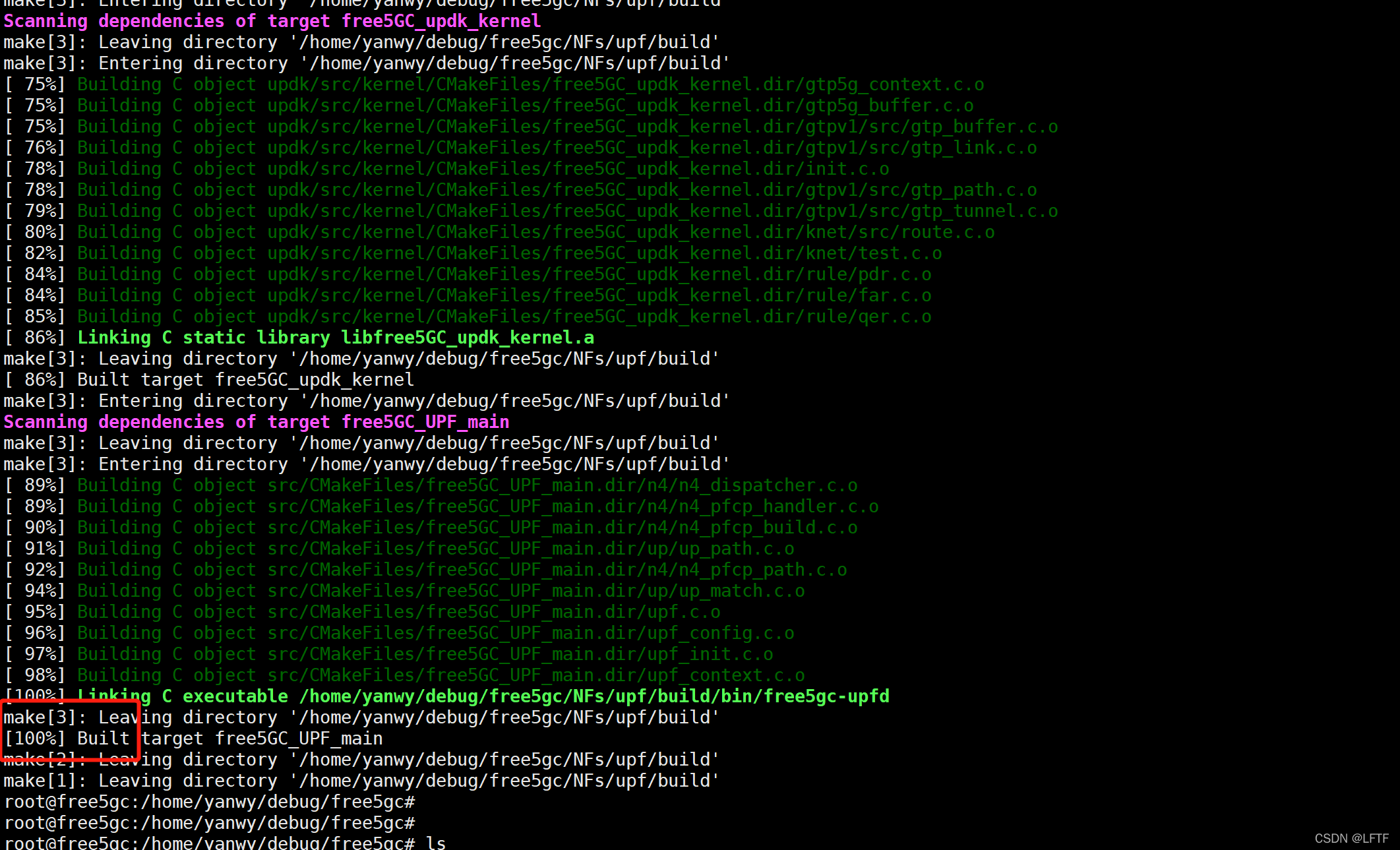

编译截图（部分）

gtp驱动安装步骤同上所示

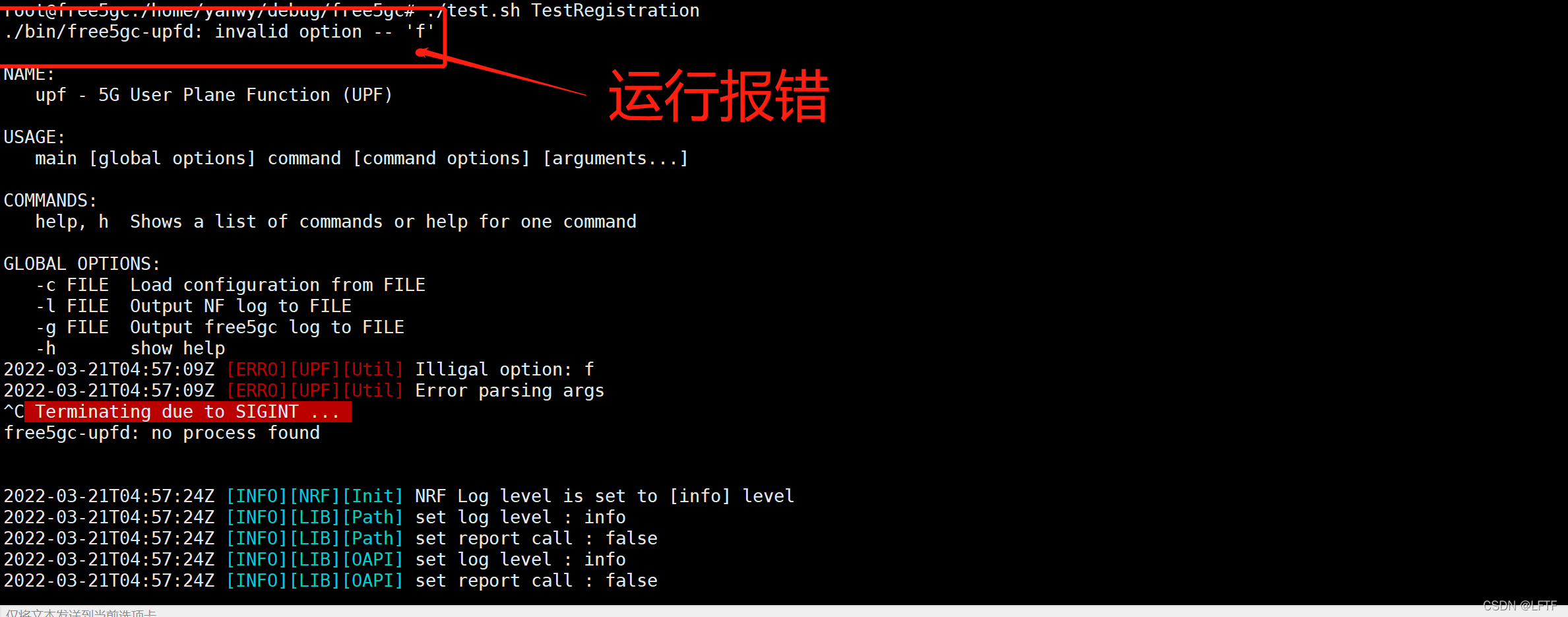

./test.sh TestRegistration运行截图（失败：参数错误）

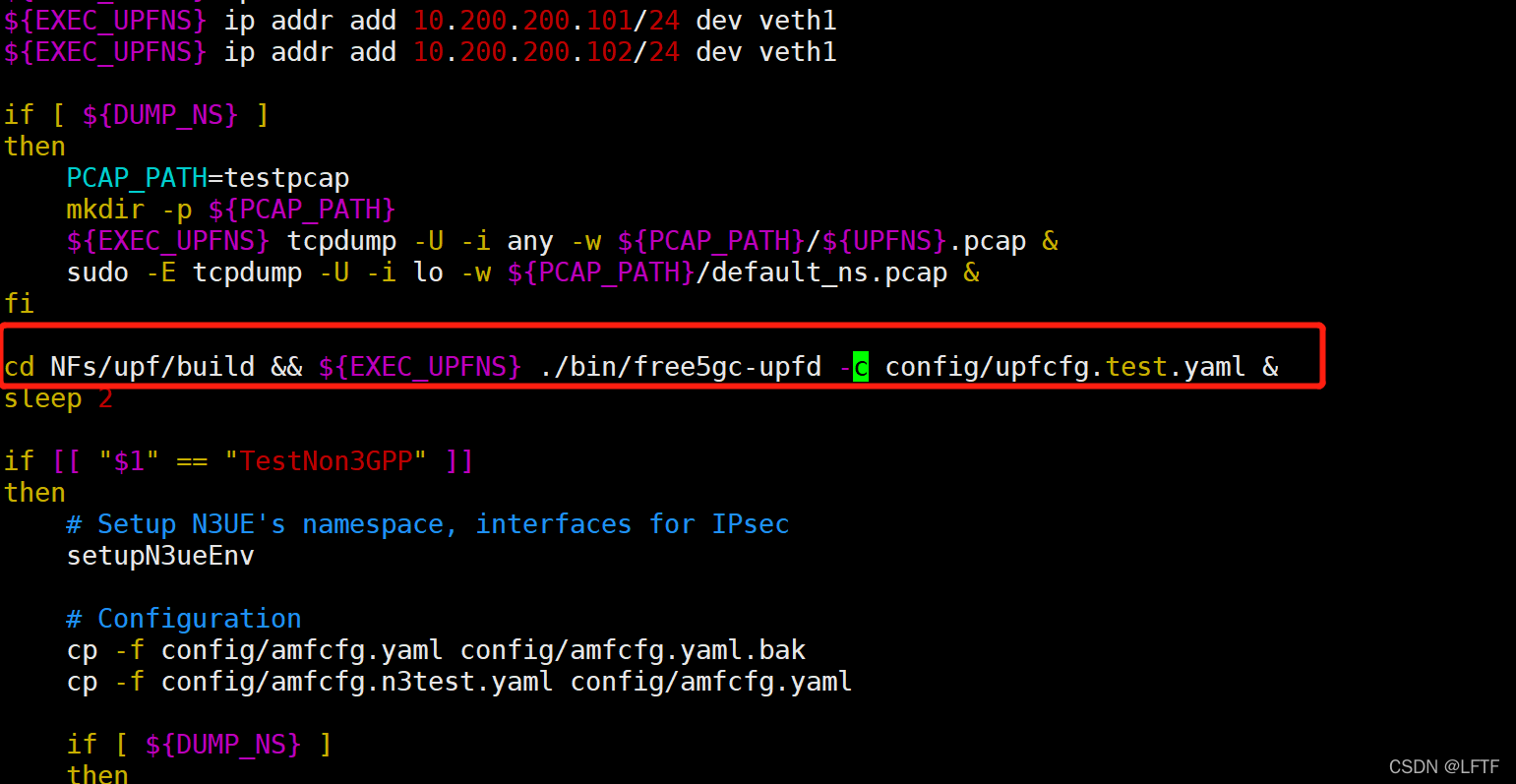

修改test.sh脚本

cd NFs/upf/build && ${EXEC_UPFNS} ./bin/free5gc-upfd -f config/upfcfg.test.yaml &

修改为

cd NFs/upf/build && ${EXEC_UPFNS} ./bin/free5gc-upfd -c config/upfcfg.test.yaml &

如下：

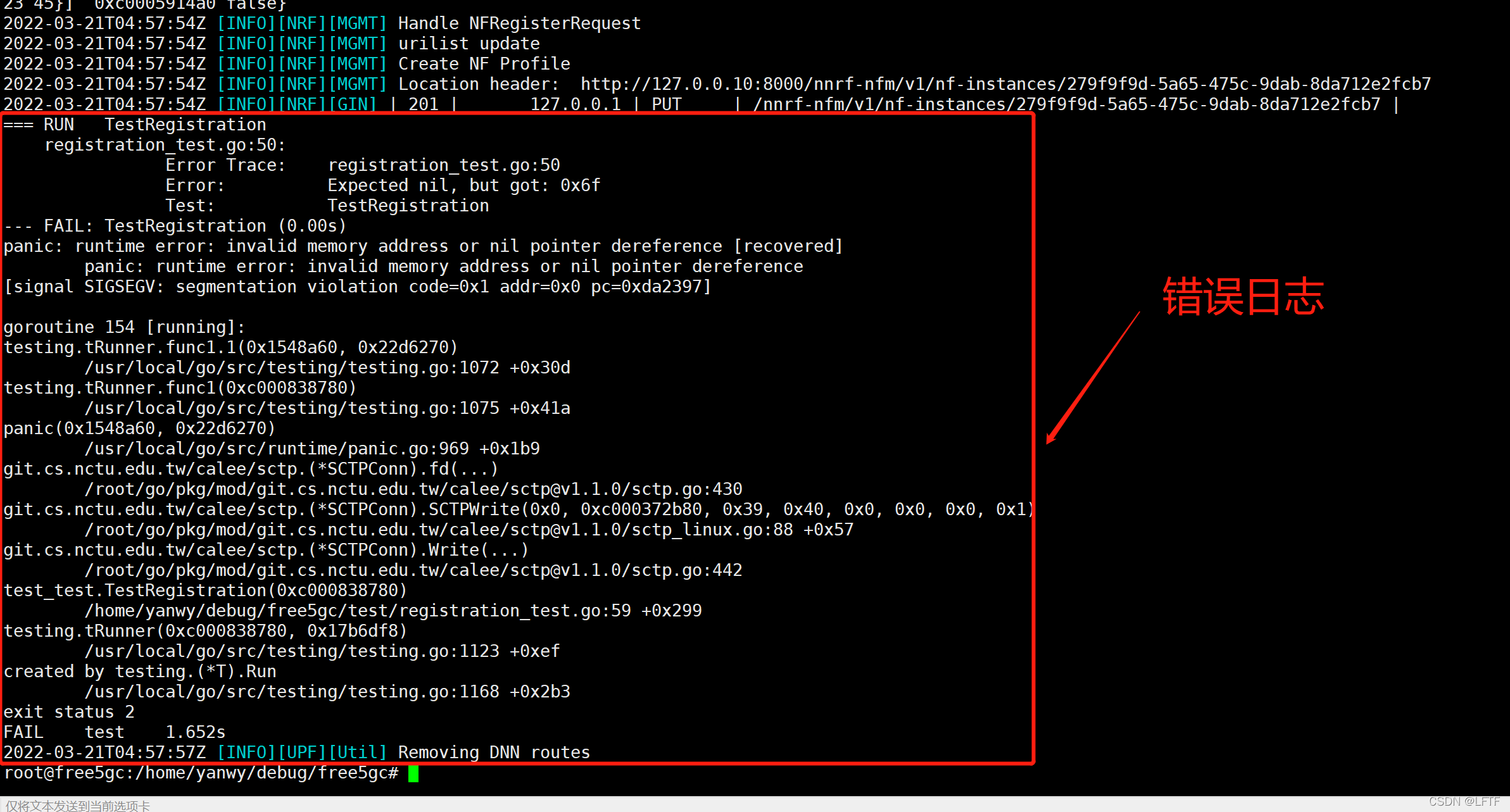

再次执行./test.sh TestRegistration，仍报错:

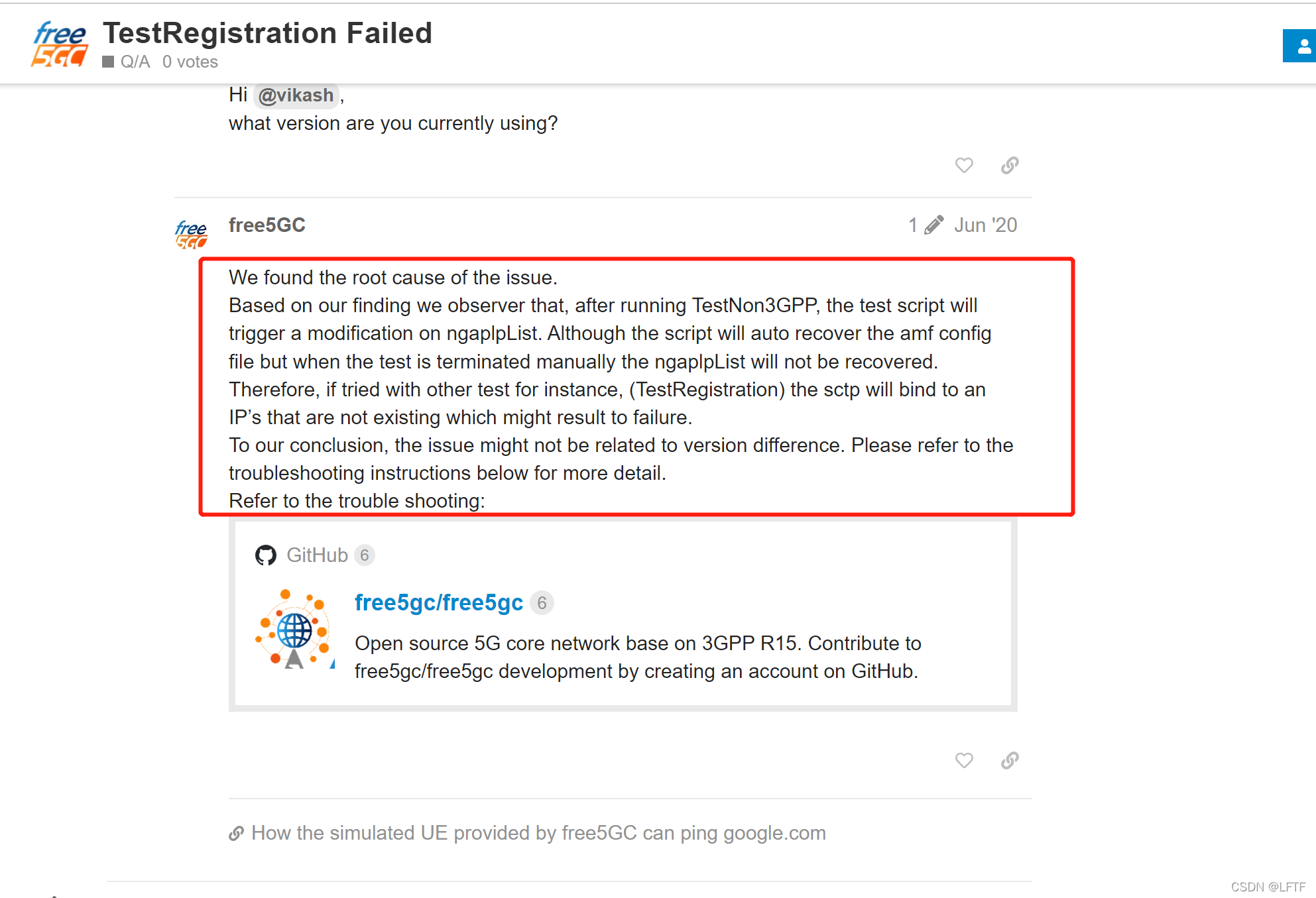

根据free5gc官方解释

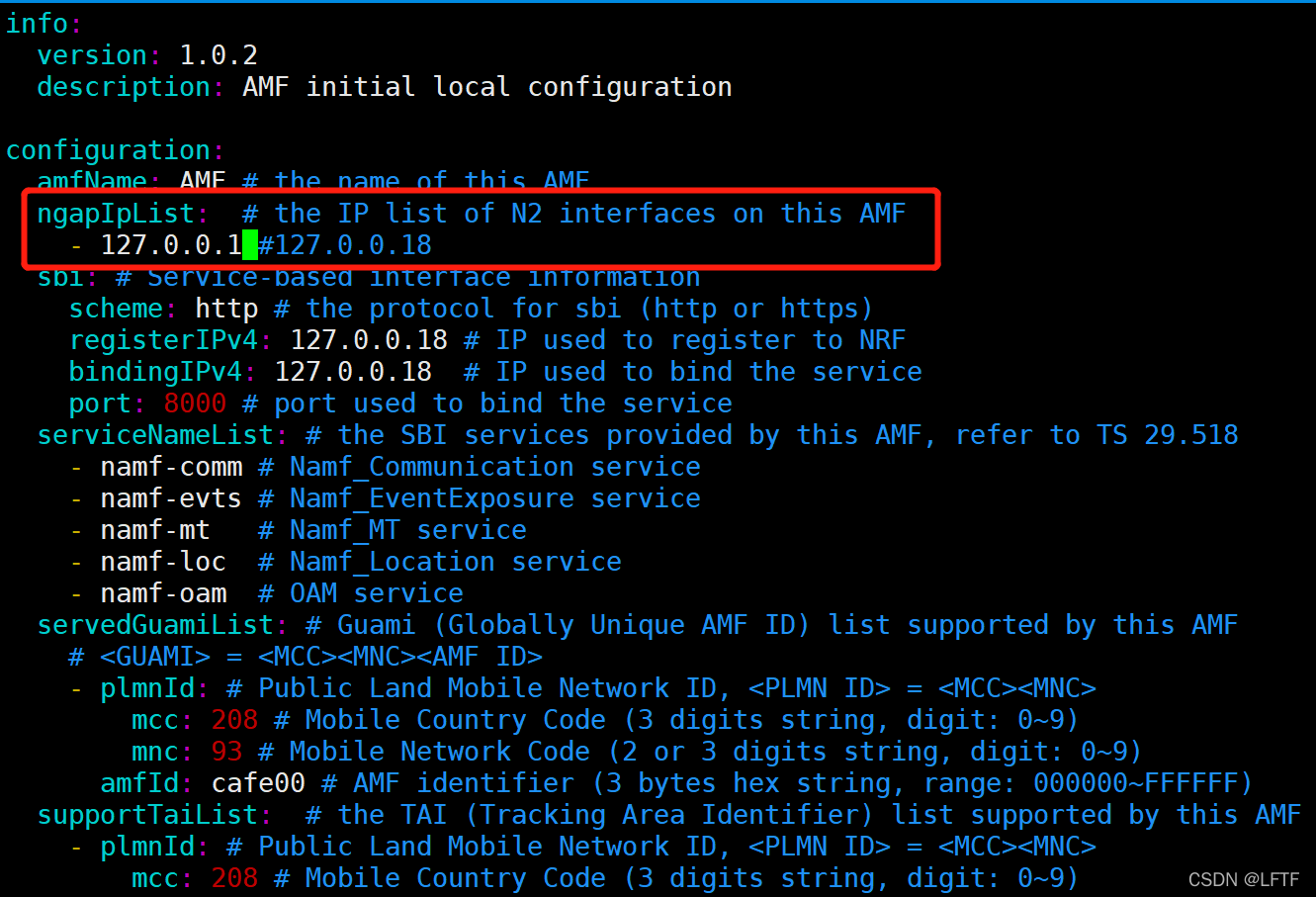

修改方法：将free5gc/config/amfcfg.yaml配置文件ngapIpList的IP地址修改为127.0.0.1即可，如下：

再次执行./test.sh TestRegistration，成功

1.2、其它问题

1.2.1、将获取到的数据包解码为HTTP2格式

首先在虚拟机上，通过如下命令抓取所有网卡的数据包：

[root@LFTF ]# tcpdump -i any -w 123.pcap

然后启动测试脚本，结束之后，CTRL+C退出抓包，将抓取到的数据包导入到windows上，使用wireshark打开。

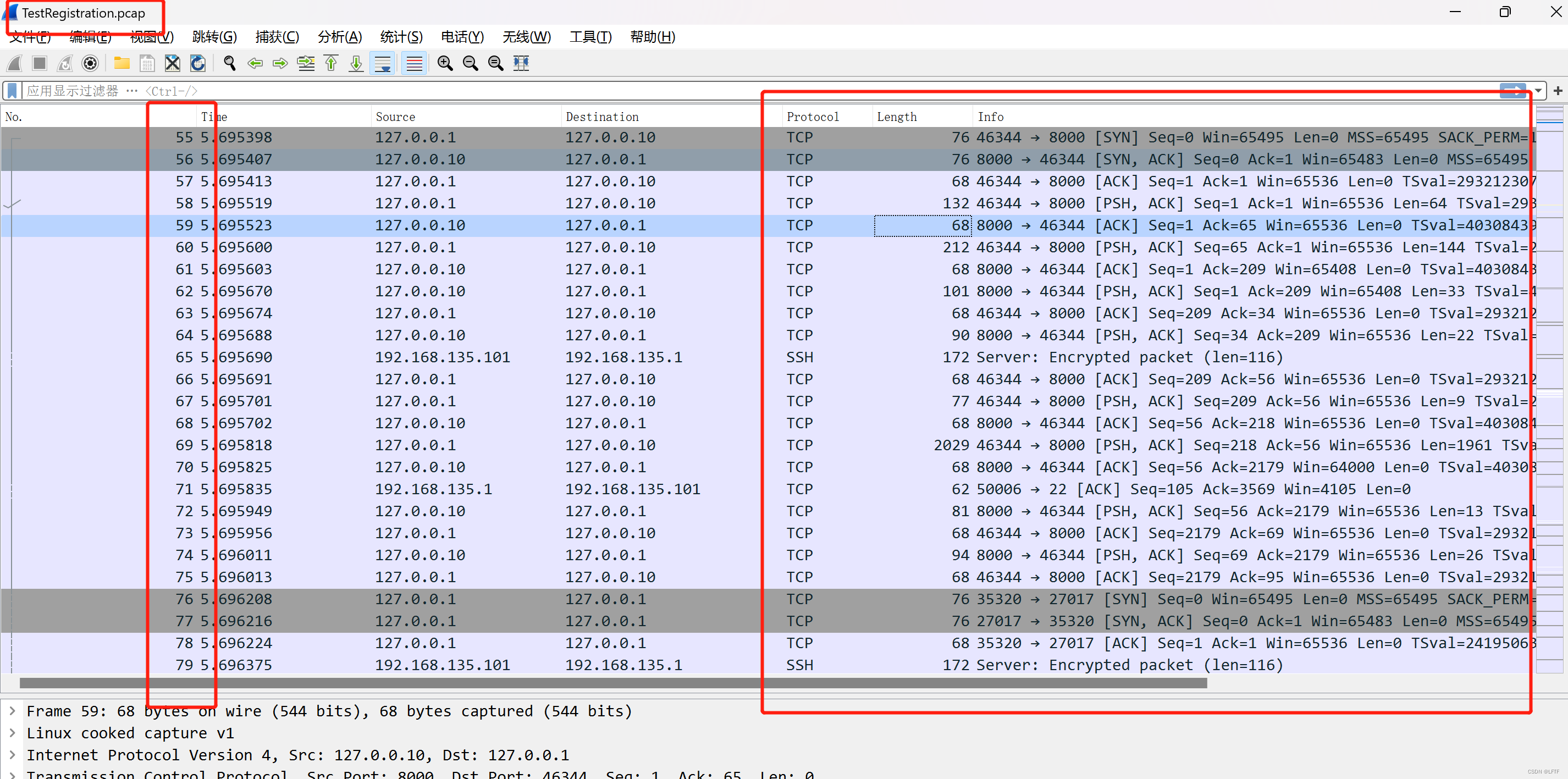

以test.sh中TestRegistration为例，抓取到的数据包只有使用wireshark打开后，效果图如下：

可以看出，数据为TCP格式，按照如下步骤操作：

wireshark --> 分析 --> 解码为； 然后按照下面图片设置，wireshark会将8000端口解析为HTTP2的格式。

点击OK之后，再次查看，效果如下：

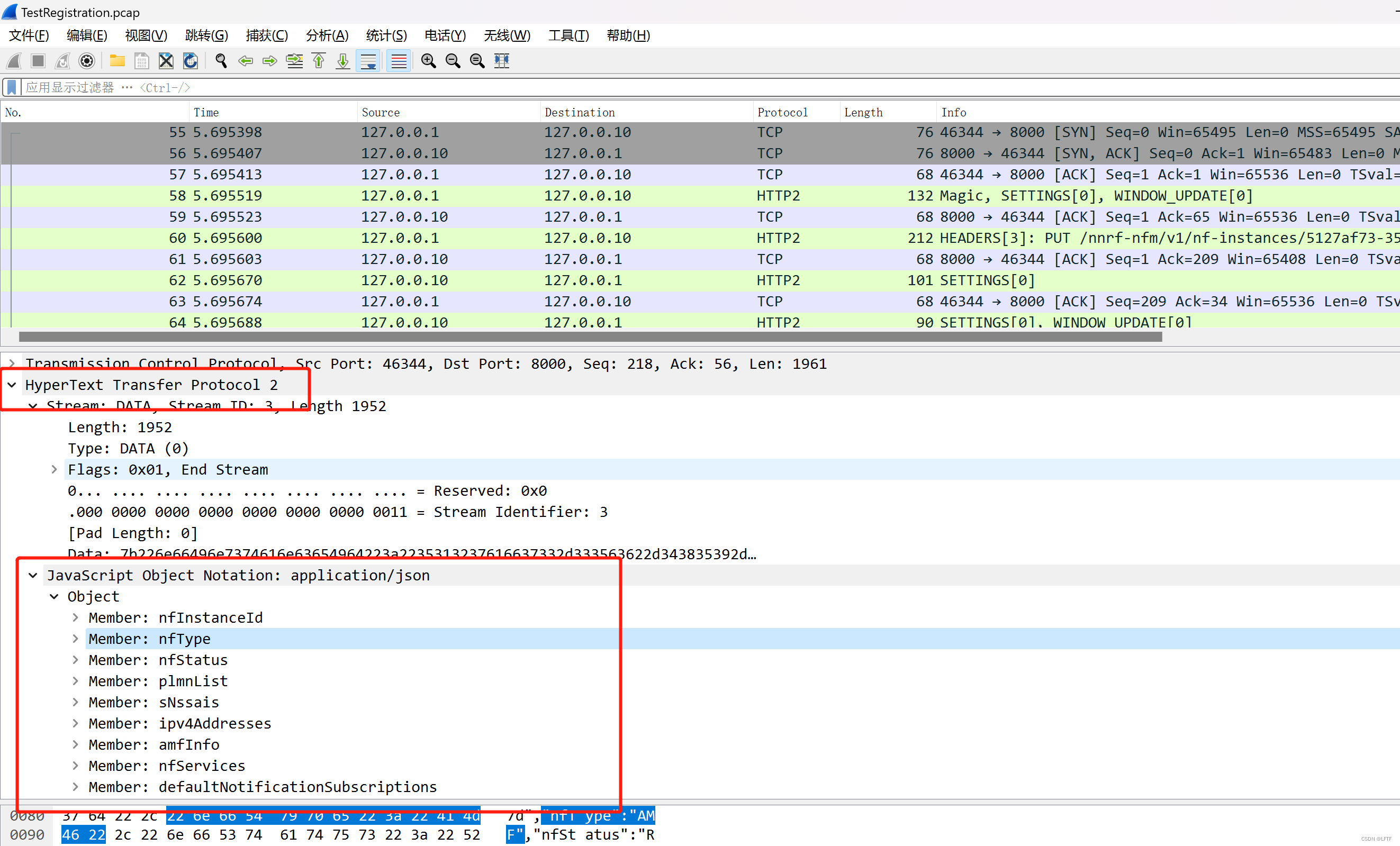

解析结果如下：

未完待续~

截至日期：2022/03/21 13:30
更新日期1：2022/06/08 09:50
