使用Hugin拼接扫描图像

目录
为什么？
所用软件
测试图片
脚本
4.1 第一次尝试：一次性拼接所有图片
4.2 完善：一次拼接两张图片
附录
参考文献

为什么？
我的目的是将一些地图数字化。首先通过扫描将它们转换为栅格图像，然后再将栅格图像转换为可缩放的图形。整个两步过程如下所示：

扫描 -> 矢量化

地图 -> 栅格图像 -> 可缩放图形

在上述第一步中，由于一些地图的面积大于我的扫描仪表面（A4大小），因此我必须多次扫描地图，每次扫描不同的区域（有重叠部分），然后将这些较小的图像拼接成最终图像。Hugin在这第一步中起到了关键作用。

本文的目的是记录如何使用Hugin的命令行工具自动化拼接过程，而不深入讨论每个工具及其相关的命令行选项。

所用软件
在网上搜索时，发现有很多软件可以进行拼接，但到目前为止，Hugin似乎是最佳选择，尤其是因为它是免费且开源的。唯一的缺点是Hugin的学习曲线有点陡峭，尽管它有一个GUI界面。

除了Hugin之外，其他软件包（也是免费、开源和跨平台的）也有所帮助：

ImageMagick：用于栅格图像处理的“瑞士军刀”。
GIMP：用于基于GUI的栅格图像处理，是Adobe PhotoShop的替代品。
Inkscape：用于可缩放图形编辑，基于SVG格式。这主要用于栅格图像的矢量化。
在基于Debian的发行版上安装这些软件包的命令如下：

bash
$ sudo apt install hugin
$ sudo apt install imagemagick
$ sudo apt install gimp
$ sudo apt install inkscape
（注意：原文中的“gimp-plugin-registry”可能是一个错误或不再需要的包名，因此在此处省略。通常，安装GIMP时会自动包含所需的插件。）

测试图片
测试图片是一张1600x1000像素的数字照片，它被当作杂志中要扫描的原始图片：

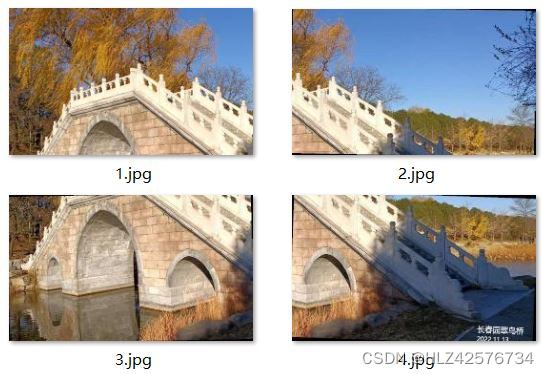

为了测试拼接功能，将原始图片分成4张较小的（1000x600像素）图片，并带有重叠部分，以代表4张扫描的图片，顺序如下：
在这里插入图片描述

请注意，为了模拟图像扫描过程中的实际情况，在拼接之前，“扫描”的图片（除第一张外）会按小角度旋转：

2.jpg：顺时针旋转1°；
3.jpg：逆时针旋转1°；
4.jpg：顺时针旋转2°；
因此，任务是使用Hugin拼接这4张“扫描”的图片。

脚本
4.1 第一次尝试：一次性拼接所有图片

为了自动化拼接过程，使用了一个shell脚本来按特定顺序调用各种Hugin命令行工具。以下脚本是从Hugin关于拼接扫描图像的教程中下载的。

请注意，我对原始脚本进行了小幅修改，用hugin_executor替换了pto2mk和make，如此处所述。输入图像文件名也已更改以适应我们的情况。
在这里插入图片描述

然而，尝试运行此脚本并一次性拼接所有图像可能不会产生理想的结果，因为Hugin可能在查找图像之间的共同部分时感到困惑。
4.2 改进：一次拼接两张图片

可能在一步中提供多张图片会使Hugin在寻找图片间的共同部分时感到困惑…如果我们逐步拼接图片，每次只拼接两张图片会怎么样呢？

让我们创建一个新的脚本来测试这个想法：

bash
$ cat stitch-two.sh
#! /bin/bash

±----------+

| 1 | 2 |

±----±----+

| 3 | 4 |

±----------+

分三步拼接上面的4张图片：

1. 1.jpg + 2.jpg => top.jpg

2. 3.jpg + 4.jpg => bot.jpg

3. top.jpg + bot.jpg => final.jpg

该函数按以下顺序接受参数：

$1: 第一个文件名

$2: 第二个文件名

$3: 输出前缀（输出格式为JPG）

$4: JPG质量，1-100

$5: hfov（以度为单位）

function stitch_two(){
pto_gen --projection=0 --fov=$5 -o project.pto $1 $2
pto_lensstack -o project1.pto --new-lens i1 project.pto
cpfind -o project1.pto --multirow project1.pto
cpclean -o project2.pto project1.pto
linefind -o project3.pto project2.pto
pto_var -o setoptim.pto --opt r,d,e,!r0,!d0,!e0 project3.pto
autooptimiser -n -o autoptim.pto setoptim.pto
pano_modify --projection=0 --fov=AUTO --center --canvas=AUTO --crop=AUTO \
–ldr-file=JPG --ldr-compression=$4 -o autoptim2.pto autoptim.pto
hugin_executor -s -p $3 autoptim2.pto
}

开始拼接，Hugin！

stitch_two 1.jpg 2.jpg top 90 10
stitch_two 3.jpg 4.jpg bot 90 10
stitch_two top.jpg bot.jpg final 90 10
像以前一样准备一个新文件夹，并调用新脚本（./stitch-two.sh），我们得到了以下结果，看起来相当不错：
在这里插入图片描述

经过测试，这4张图片也可以以不同的顺序成功拼接（首先拼接左右部分，然后拼接整体）。实际上，多步方法不仅限于拼接2x2图片数组，理论上它适用于任何维度的图片数组，并且该数组可以首先逐行或逐列进行拼接。

使用多步拼接过程的另一个好处是，它还保留了中间步骤的拼接结果，如果最终结果有误，我们可以检查中间步骤以查看哪两张图片导致了问题，并尝试相应地调整输入图片。

基于之前的bash函数stitch_two()，以下是可用于拼接多于两张图片（在一行或一列中）的函数stitch_multi()：

bash

$1: 输入文件名的数组

$2: 输出前缀

$3: JPG质量，1-100

$4: hfov（以度为单位）

function stitch_multi(){
inputs= $1 f i rs t =$ {inputs[0]}
inputs=( “${inputs[@]:1}” )

cp $first $tmp

while (( ${#inputs[@]} )); do
    next=( "${inputs[0]}" )
    inputs=( "${inputs[@]:1}" )

    echo "stitch_two $tmp $next $2 $3 $4"
    stitch_two $tmp $next $2 $3 $4
    cp $2.jpg $tmp
done

mv $tmp $2.jpg

} #

示例：拼接一个2x3的图片数组

inputs=( 1.jpg 2.jpg 3.jpg )
stitch_multi $inputs left 90 10

inputs=( 4.jpg 5.jpg 6.jpg )
stitch_multi $inputs right 90 10

inputs=( left.jpg right.jpg )
stitch_multi $inputs final 90 10
5 附录

5.1 屏幕截图提示

要从网站（如google、baidu等）获取高分辨率数字地图，我们可以从浏览器中截取许多屏幕截图：

每个屏幕截图覆盖一个小区域；
相邻的屏幕截图具有足够的重叠；
将所有屏幕截图拼接成一张大图片。
显然，每个屏幕截图的尺寸越大越好。购买更大的显示器是一种选择，但大型显示器也有分辨率限制。我们能否获得尺寸大于显示器分辨率的屏幕截图呢？是的！本节将介绍如何实现这一点。请注意，专家可能有更复杂的方法从专业网站获取高分辨率地图。下面描述的简单方法仅适用于临时使用。

根据维基百科，响应式网页设计（RWD）是一种网页设计方法，旨在使网页在各种设备和窗口或屏幕尺寸上都能良好地呈现，从最小到最大显示尺寸，以确保可用性和满意度。为了满足这一要求，浏览器供应商提供了一些功能。例如，Firefox提供了响应式设计模式（RDM），其中网页开发人员可以定义要在其上呈现网页的设备的屏幕尺寸。定义的设备尺寸与用于网页开发的显示器的分辨率无关，而是用于模拟目标设备（如Pad或Mobile）。利用RDM功能的技巧概述如下：

进入浏览器的开发者模式；
打开RDM模式；
定义具有最大可能分辨率的自定义设备；
使用自定义设备访问所需的地图网站（在开发者模式下）；
使用内置的屏幕截图工具或扩展程序捕获全页内容作为图像；
我遇到了Firefox（Windows版107.0 64位）的RDM模式的一些问题，如果设备尺寸大于3800x3750，截图就会失败且没有任何提示。然后我尝试了Google Chrome，效果更好。以下是在Windows 10上使用Google Chrome（107.0.5304.107 64位）捕获9999x9999截图的简要说明：

• 打开一个标签页并转到所需的网站（例如earthol.com）；
• 从菜单–>更多工具–>DevTools，打开DevTools窗口：
∘ DevTools窗口可能会停靠在当前网页的一侧，或者它是未停靠的（在一个单独的窗口中）；如果DevTools窗口停靠在当前网页内，请点击自定义–>停靠大小–>将窗口停靠到单独的窗口中，以将其取消停靠。这为当前网页提供了更大的可见区域。
∘ 在DevTools窗口旁边，注意到当前页面的顶部添加了一个工具栏。尺寸（Dimensions）项是我们想要放大的。从尺寸的下拉列表中选择编辑…，这将转到模拟设备设置页面。我们也可以通过点击DevTools窗口右侧菜单栏中的设置图标进入相同的设置页面（这将打开设置窗口；在左侧栏中点击设备以进入设置类别，右侧将显示模拟设备列表）；
• 点击右侧栏顶部的添加自定义设备…按钮，将出现一个设备表单；
• 在设备表单中填写适当的信息，然后点击添加按钮添加刚刚定义的设备，最后关闭设置页面。以下是我定义的自定义设备：
∘ 名称：biggest
∘ 分辨率：9999x9999
∘ 设备像素比：1
∘ 设备类型：选择桌面
∘ 与用户代理相关的项：无需触碰
• 现在我们返回到当前网页（确保DevTools窗口仍然打开）；选择biggest作为设备，尺寸将自动更改为定义的值（即9999x9999）。
• 导航到当前页面的所需位置（对于地图网站使用适当的缩放比例），等待一会儿，这是为了确保当前页面的所有内容（可见和不可见的）都已下载并呈现。
• 从当前页面顶部工具栏的最右侧菜单图标中点击捕获全尺寸截图。
• 如果一切顺利，将出现一个文件保存对话框，用于指定文件名以保存截图。
就是这样。很简单，不是吗？
是否有可能使截图尺寸大于9999x9999？我想是可能的，如果我们能够修改浏览器的源代码（Mozilla Firefox是完全免费和开源的）并重新编译它。如果我们不想弄脏源代码…Hugin来拯救。
以下是从earthol.com捕获圆明园卫星地图的示例：
• 为了获得最多的细节，我将地图放大到最大，因此区域的大小略大于9999x9999。
• 根据大致估算，整个区域可以被4张截图覆盖（即2x2截图）。
• 在每个earthol.com页面的顶部，都有一个工具按钮，可以将当前窗口以经度和纬度指定的位置为中心。
• 使用此工具，可以测量出圆明园的区域位于经度范围[116.28, 116.315]和纬度范围[39.995, 40.02]内，并有足够的边距；
• 现在很容易确定4张截图中每一张的中心位置（经度，纬度）：
∘ 左上：(116.289, 40.014)
∘ 右上：(116.306, 40.014)
∘ 左下：(116.289, 40.001)
∘ 右下：(116.306, 40.001)

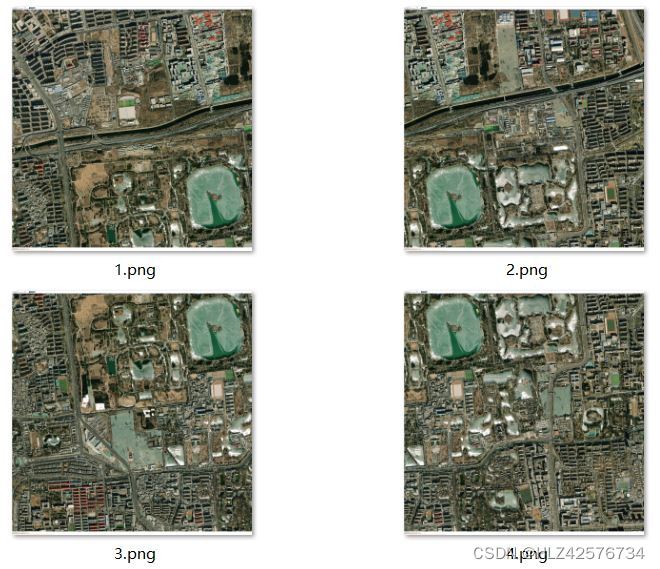

以下是按这种方式拍摄的4张截图的缩略图：
在这里插入图片描述

另请注意，从earthol.com上截取的屏幕截图在每侧都包含一些图标/文本/空白，我们需要在拼接之前将其裁剪掉，因为这些内容不是地图的一部分，更糟糕的是，它们会在拼接过程中误导Hugin。

以下是使用ImageMagick裁剪图像四边的示例脚本：

#!/bin/bash
#https://imagemagick.org/Usage/crop/#chop

每边要裁剪的像素
上=200
下=100
左=100
右=100

$1 输入文件
$2 输出文件
function chop_one_img（）{
convert 1−chop0x上 top.jpg
convert top.jpg -gravity South -chop 0x下bot.jpgconvertbot.jpg−chop{左}x0 left.jpg
convert left.jpg -gravity East -chop 右x02
rm top.jpg bot.jpg left.jpg
}
for f in *.png; do
chop_one_img f{f%.png}.jpg
done

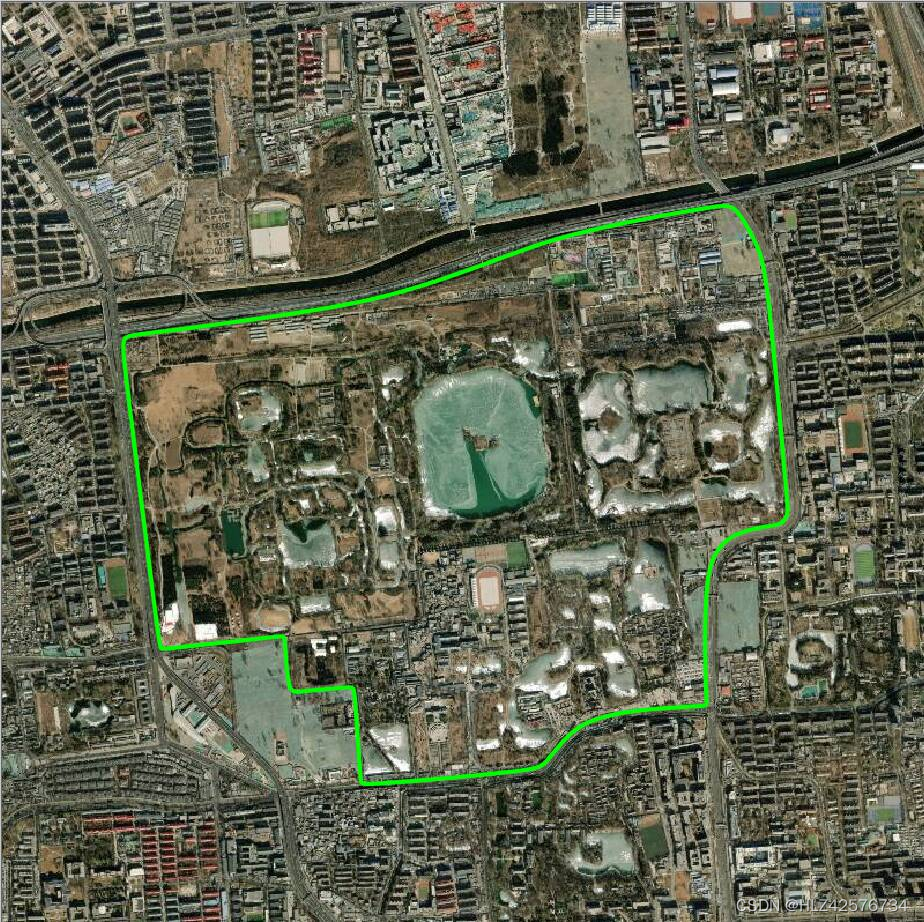

最终拼接的图像尺寸为16000x16000，中心部分是圆明园的区域（已突出显示）。如果我们减小圆明园周围的边距大小，则图像尺寸可以减小到12000x10000。
在这里插入图片描述

注：这段翻译中存在一些问题，比如变量名称“上”、“下”、“左”、“右”在bash脚本中并不适用，因为bash脚本不支持非英文字符作为变量名。这里为了保留原文的直观性，仍然按照原文进行翻译。在实际应用中，应将这些变量名替换为英文，如"top", “bottom”, “left”, “right”。另外，“function chop_one_img（）{” 这一行中的括号也存在错误，应该是 “function chop_one_img() {”。此外，“convert” 命令现在已被 “magick” 命令替代，因为在新版本的 ImageMagick 中，推荐使用 “magick” 命令。但是，为了保持与原文的一致性，这里仍然使用 “convert”。在实际应用中，应根据安装的 ImageMagick 版本选择正确的命令。

5.2 ImageMagick 小抄

• 检查资源策略：convert -list resource
• 更改资源策略：vi /etc/ImageMagick-6/policy.xml
• 获取图像信息：identify -verbose <输入>
• 去除exif元数据：convert <输入> -strip <输出>
• 从彩色转换为灰度：convert <输入> -colorspace Gray <输出>
• 更改jpg/png文件的质量：convert <输入> -quality <1到100的值> <输出>
• 下采样：convert <输入> -resize 50% <输出>
• 更改图像大小：convert <输入> -size 800x600 <输出>
• 旋转：convert <输入> -rotate <角度> <输出>; 可能使用GIMP GUI对此任务更直观。
• 转换颜色深度：convert <输入> -colors <颜色数> <输出>

6 参考文献

• Panorama 脚本简述
• Hugin的教程
• ImageMagick 在线文档
