在使用浩辰CAD制图软件绘制图纸的过程中CAD标注是比较常用的功能之一，在CAD机械图纸中也是如此，而且在绘图过程中经常会需要标注沉孔、深度、锥度、斜度等各种符号，那么接下来就给大家详细介绍一下CAD尺寸标注中添加这些符号的详细操作方法吧！

添加各种CAD标注符号的操作方法：

浩辰CAD制图软件中提供了gdt.shx字体,当在绘图过程中需要使用沉孔、深度、锥度、斜度等各种符号时,直接输入符号相应字母就可以打出这些符号。下面介绍一下具体操作步骤：

1、首先打开浩辰CAD，然后在命令行输入多行文字的快捷命令：Mtext后按回车键确认,紧接着在跳出的文字编辑器中选择字体“gdt.shx”。

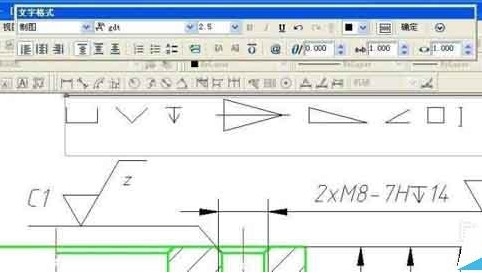

2、根据需要输入相应字母。输入字母V则显示柱型沉孔符号，输入W是v型沉孔符号，输入X则是深度符号，输入Y则是锥度符号，输入Z是直角三角形符号，输入A是斜度符号，输入O是方形符号。如下图所示：

以上就是浩辰CAD制图软件中关于CAD尺寸标注标注沉孔、深度、锥度、斜度等各种符号的输入方法，这些符号标注在机械制图的过程中是很重要的，有需要的小伙伴一定要牢牢记住！
