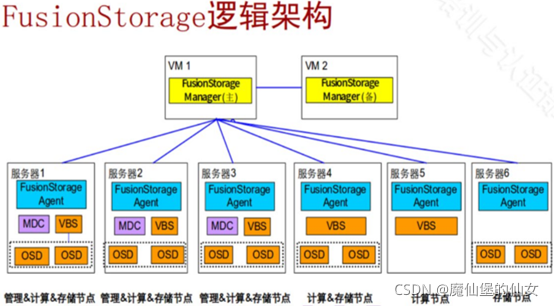

定位： Fusion Storage有两个管理系统组件：一个是FSM、一个是FSA； FSA包含：MDC、OSD、VBS三个进程（存储系统）

FSM(FusionStorage Manager): FusionStorage管理模块，提供告警、监控、日志、配置等功能，一般情况下主备节点部署。

FSA(FusionStorage Agent): 代理模块，部署在各节点上，实现各节点与FSM通信。

FSA上的三个进程根据系统不同配置要求，分别在不同的节点上启用不同的进程组合来完成特定的功能。

MDC(MetaData Controller)：FusionStorage的元数据控制组件，是业务控制进程，实现对分布式集群的状态控制，以及控制数据分布式规则，数据重建规则，默认最少部署在3个节点上。一般部署在3个、5个或者7个节点上，形成MDC集群。

OSD(Object Storage Device)：是FusionStorage的对象存储设备，是业务IO进程，执行具体的IO操作。在每个服务器上部署多个OSD进程，默认一块磁盘部署一个OSD进程。

VBS(Virtual Block System)：是FusionStorage的虚拟块存储管理（将底层的对象存储伪装成块存储对外提供服务），是业务IO进程，负责卷、元数据的管理，提供分布式集群接入点服务，使计算资源能够通过VBS访问分布式存储资源。每个服务器上部署一个VBS进程，形成VBS集群。

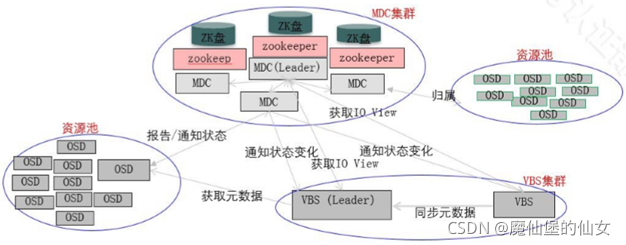

交互：

1. MDC

1）MDC会与OSD、VBS进行消息之间的交互，通过心跳监测机制对OSD、VBS进行状态的监控。

2）MDC一般是主备管理。

3）MDC模块启动后，MDC向ZK注册选主，先注册的为主MDC，ZK记录MDC的主备信息并与MDC进行交互，ZK通过心跳监控MDC的健康状态，如果主MDC挂了，那么进行MDC的重新选主。

4）主 MDC 和其他 MDC 维持心跳关系，由主 MDC 指定其他 MDC 是否为归属 MDC，并告知归属 MDC 管理哪些存储池，主 MDC 决定归属 MDC 故障后的接替者。

2. OSD：

OSD 启动时，向主MDC 查询归属 MDC，向归属 MDC 汇报自己的状态归属 MDC 把状态发送给 VBS，OSD 与归属 MDC 维持心跳关系，默认每秒向MDC汇报OSD的状态，若是5秒内没有收到OSD的心跳，MDC会认为OSD故障，MDC将该OSD踢出存储池，更新 OSD View 到每个 OSD，更新 IO View 给 VBS，在 5min 未收到心跳则进行数据重建。

3. VBS：

VBS启动时会查询主MDC，向主 MDC 注册（主 MDC 维持了一个活动的 VBS 列表，并同步给其他 MDC，以便其他 MDC 能将 OSD 的状态变化发送给 VBS），向主 MDC 确定自己是否为 Leader VBS ，主VBS从主 MDC 获取 IO view，主VBS向OSD要元数据，其他 VBS 找主 VBS 获取元数据。一套FS只有一个主VBS，如果主VBS故障，其他VBS会重新向主MDC确认一个主VBS出来。

*FusionStorage组件、各组件间消息交互流程：

组件：

1) FusionStorage Manager：管理组件，提供 FusionStorage 告警，监控，日志，配置等操作的

2) FusionStorage Agent：FusionStorage agent 代理进程程序，部署在各个节点，实现与 FusionStorage Manager 通信。

3) MDC（MetaData Controller）：元数据控制，分布式集群的状态控制，数据分布规则创建，数据重建规则创建。

4) VBS（Virtual Block System）：虚拟块存储管理组件，卷和快照元数据的管理，IO 的接入和处理。

5) OSD（Object Storage Device）：对象存储设备服务，磁盘管理，IO 复制，IO 数据的cache 处理。

6) zookeeper：作为一个开源的分布式应用协调系统，用来完成统一命名服务、状态同步服务、集群管理、分布式应用配置项的管理等工作。

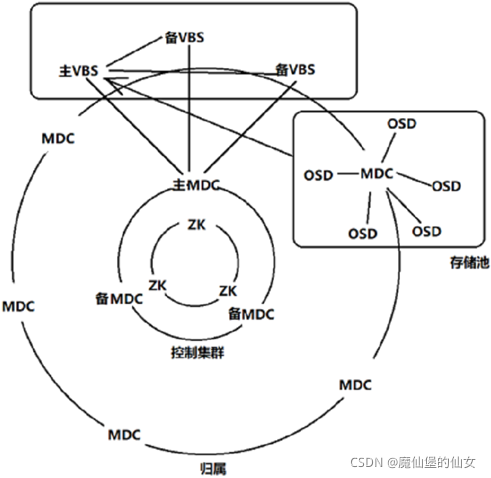

组件交互流程：

系统启动时，MDC 与 ZK 进行互动，选举出主 MDC，其他 MDC 挂掉，主 MDC 指定 MDC 接替此MDC 工作，主 MDC 挂掉，其他 MDC 与 ZK 互动，再次选举出主 MDC。

ZK 数量: 3/5/7，奇数原因: 因为 zookeeper 选举 leader 机制，n+1>n 总节点数: 2n+1控制集群创建完成后，数量不可更改。

MDC 数量(3~96 个): 默认 MDC 数量为 3 个(创建 MDC 集群时与 ZK 数量一致)，MDC 数量会随着存储池的数量上升而自动扩展。MDC 数量=ZK 数量+存储池数量。MDC 会管理存储池，一个 MDC 最多管理 2 个。

OSD 启动时，向主 MDC 查询归属 MDC，并且向归属 MDC 反馈状态，归属 MDC 将 OSD 状态同步给 VBS，当归属 MDC down掉，主 MDC 指定一 MDC 接管，一个MDC 最多管理 2 个存储池，同时最多处理 2000 个 OSD 请求。

VBS 启动时，向主 MDC 注册（主 MDC 维护活动的多 VBS 列表信息，主 MDC 将 VBS 列表信息同步给归属 MDC，归属 MDC 将 OSD 状态信息同步给 VBS），VBS 向主 MDC 确定是否为主 VBS， VBS 向 MDC 查询 IO 视图，主 VBS 向 OSD 查询元数据信息，其他 VBS 向主 VBS 获取元数据。
