简介：本资料提供了一个使用SolidWorks 16版本创建的三坐标测量机详细模型，包括零部件和装配文件。该模型对于学习SolidWorks三维建模技术、理解三坐标测量机工作原理和结构具有重要价值。本资料指导用户如何通过SolidWorks工具创建复杂形状并实现精确尺寸控制，学习零部件的构造及其配合关系。同时，模型还帮助学习者提升操作技能，增强空间想象力，并熟悉工程设计流程。 solidworks 三坐标测量机模型.rar

1. SolidWorks三维建模基础

在现代工业设计领域，三维建模软件的应用日益广泛。SolidWorks作为其中的佼佼者，提供了强大的三维建模功能，广泛应用于工程设计、产品开发和制造过程中。对于初学者来说，掌握SolidWorks的三维建模基础是至关重要的第一步。本章将从SolidWorks的用户界面开始介绍，逐步深入到三维建模的基本原理和常用操作，让读者能够快速建立起对SolidWorks三维建模的初步认识。

1.1 SolidWorks 用户界面概览

SolidWorks的用户界面布局以任务为导向，使用户能迅速找到所需的命令。界面主要分为几个区域：菜单栏、工具栏、特征管理器设计树、图形区域和任务窗格。菜单栏和工具栏提供了各种建模工具和命令的快捷方式。特征管理器设计树显示了模型的历史记录，方便用户追踪和修改。图形区域是模型三维视图的展示窗口，用户在此完成模型的创建和修改。任务窗格则提供了属性、配置、参考几何体等附加信息的管理。

1.2 三维建模的基本步骤

三维建模是通过一系列的命令和操作来创建三维几何形状的过程。在SolidWorks中，基础的建模步骤通常包括：

草图绘制 ：这是建模的第一步，用户在草图平面上定义二维轮廓。
特征操作 ：通过拉伸、旋转、扫描等方式，将二维草图转换为三维特征。
尺寸和约束 ：添加尺寸和几何约束来精确控制模型的形状和大小。
细节完善 ：使用倒角、圆角等命令对模型的边缘和角落进行处理。
组装与装配 ：将多个零件组合成一个完整的装配体。

通过这些步骤，设计者可以将创意转化为可视化的三维模型，为后续的工程分析、零件制造和装配打下基础。随着经验的积累，用户还可以探索更多高级建模技巧和方法，以实现更复杂的工程设计需求。

SolidWorks的三维建模功能不仅仅是设计和制造的工具，它还是一种表达设计理念的语言。通过本章的学习，读者应该能够对SolidWorks有基本的理解，并开始自己的三维建模之旅。下一章我们将深入探讨SolidWorks中的SLDPRT文件格式及其在实体/曲面建模中的应用。

2. SLDPRT文件与实体/曲面建模

2.1 SLDPRT文件格式概述

2.1.1 SLDPRT文件的结构与特点

SLDPRT是SolidWorks专用的3D零件文件格式，它封装了零件的所有建模信息和特征历史。SLDPRT文件的结构允许设计者追踪设计的每一步，从而提供了强大的设计修改与管理能力。这种文件格式的特点在于，它支持全参数化设计，即设计者可以使用尺寸和参数来控制几何形状。由于文件是关联的，对尺寸的任何修改都会自动反映到整个模型的几何形状上，这对于迭代设计和产品优化尤为关键。

在文件结构中，SLDPRT文件通常包含了特征树、几何数据和属性信息三大部分。特征树记录了模型构建的整个历史，包括每一个特征和操作的顺序，这使得从简单形状构建复杂模型成为可能。几何数据部分负责存储零件的三维形状数据。属性信息则包含了零件的元数据，如材料属性、质量属性、注释等。

2.1.2 如何创建与管理SLDPRT文件

在SolidWorks中，创建一个新的SLDPRT文件是一个直观的过程。用户从新建文件开始，选择“零件”选项创建一个新的空白文件，随后开始模型的构建。在创建过程中，可以保存当前工作进度，并且随时可以对文件进行编辑。

管理SLDPRT文件涉及文件的命名、存储和版本控制。良好的文件命名习惯可以提高项目组织效率，建议采用能够反映文件内容和版本的命名规则。例如，“PartName_Ver1.0.sldprt”可以表示零件名称和版本号。在存储方面，应该将相关文件组织到文件夹中，并使用版本控制系统（如Git）来跟踪不同版本的变更，确保团队成员之间的协作顺畅。

2.2 实体建模技术

2.2.1 基本的实体建模方法

在SolidWorks中，实体建模是指使用一系列的建模工具从基础几何体开始构建复杂零件的过程。基本的实体建模方法包括拉伸、旋转、扫描和放样等。拉伸是将草图拉伸成三维形状；旋转是围绕一个轴旋转草图产生旋转体；扫描是沿着一条路径移动草图创建实体；放样是沿着一系列截面草图创建连续变化的形状。

这些基本操作的使用取决于设计的需求。例如，一个基本的柱体可以通过拉伸一个圆形草图生成，而一个螺旋结构可以通过旋转一个开放的线性草图并设置相应的旋转参数来实现。实体建模的过程中，设计者应保持设计的逻辑性和高效性，以便在必要时快速进行修改。

2.2.2 高级实体特征的运用

随着设计复杂度的提升，设计者需要运用更高级的实体特征来完成建模任务。高级实体特征包括但不限于圆角、倒角、孔、筋和拔模等。这些特征能够增强零件的功能性和美观性。

圆角和倒角用于减少零件上的锐边，增加结构的强度，同时减少装配时的应力集中。孔特征则用于创建通孔或盲孔，用于安装螺丝或传递力。筋用于增强结构强度或刚性，拔模特征则用于确保零件从模具中顺利脱模。在实际应用中，高级特征往往需要与其他特征配合使用，以达到预期的建模效果。

2.3 曲面建模技巧

2.3.1 曲面建模的基本概念

曲面建模与实体建模不同，它更多地关注于表面的连续性和美观性。在某些设计领域（如汽车、飞机和消费电子产品）中，曲面建模尤其重要。曲面建模的基本概念包括曲面构建、编辑和拼接。

构建曲面通常从基础的曲面元素开始，如平面、圆柱面、圆锥面等。随后，使用填充、剪裁、分割等工具对曲面进行编辑，直到达到预期的效果。拼接曲面是指将多个曲面平滑地合并在一起，形成一个连续的整体表面。这个过程中，控制曲面间的G0、G1和G2连续性是关键，因为这关系到曲面的平滑度和整体美感。

2.3.2 曲面建模的高级技巧与应用

高级曲面建模技巧包括使用曲面控制点、NURBS曲线、曲面分割和缝合等。控制点允许设计者精确调整曲面的形状，NURBS曲线则是创建复杂自由形状的基石。曲面分割用于将复杂的曲面分解为更小、更易于管理的部分，而缝合则是将这些分割的部分合并成单一的曲面。

例如，在设计流线型汽车车身时，设计师会用曲面分割来处理复杂的曲面区域，通过逐个处理这些区域，可以确保最终的曲面既符合设计意图又能满足制造要求。缝合曲面时，设计师需要注意连续性级别的控制，以确保曲面在视觉和力学性能上的无缝过渡。

实体建模和曲面建模技巧的掌握是提高SolidWorks建模效率与质量的关键。设计者应深入了解并实践各种建模方法，通过实际案例提升建模能力，以应对日益复杂的工程设计挑战。

3. 装配功能及零件定位与约束

3.1 装配环境下的模型操作

在设计复杂的机械系统时，将各个零件和子装配体集成到一起是至关重要的。SolidWorks 提供了一个强大的装配环境，用于模拟零件间的关系以及整个系统的操作。

3.1.1 装配文件的创建与管理

当开始装配设计时，第一步是创建一个新的装配文件（.sldasm）。创建一个装配文件的方法是直接从SolidWorks的开始页面选择“新建装配体”，或者使用快捷键“Ctrl+N”，选择“装配体”类型。

创建完装配文件后，管理文件的任务就开始了。合理地命名零件和子装配体，以及使用配置管理，是保持装配文件组织清晰的关键。为了便于管理，可以使用SolidWorks的文件夹结构视图，在其中创建新的文件夹，并将相关的零件或子装配体分类整理。

3.1.2 零件的插入与定位

在装配环境中，零件的插入与定位是通过使用各种约束来实现的。这些约束包括：

配合（Mate） ：用于定义零件之间的相对位置和方向。
对齐（Align） ：用于确定两个零件上的平面、轴或顶点完全对齐。
插入（Insert） ：特定于轴对轴或孔对轴的约束。
角度（Angle） ：用于设定零件间特定的角度关系。

使用这些约束可以实现精确的装配关系。例如，将一个齿轮插入轴中时，可以使用“插入”约束，确保齿轮的孔与轴线完全匹配。

示例代码块：

// 插入零件至装配体并应用“配合”约束
Dim swApp As SldWorks.SldWorks
Dim swModel As SldWorks.ModelDoc2
Dim swAssembly As SldWorks.AssemblyDoc
Dim swComponent As SldWorks.Component2
Dim swMate As SldWorks.Mate2

Sub main()
    Set swApp = Application.SldWorks
    Set swModel = swApp.ActiveDoc
    Set swAssembly = swModel
    Set swComponent = swAssembly.InsertComponent("C:\path\to\your\part.sldprt", "", 0, 0, 0)
    Set swMate = swAssembly.AddMate2(True, False, False, False, False, False, 0, 0, 0, 0, _
    swMateTypeCOINCIDENT, swMateAlignFLATFACE, swMateAlignFLATFACE, False, False, False, True, _
    True, False, False, False, False, True, True, False, False, True, True, False, False, _
    swMateSubTypMATE, 0.1, 0.1, 0.1, 0.1, 0.1, 0.1, 0.1, 0.1, 0.1, False)
End Sub

参数说明与逻辑分析： 在上述代码中，首先创建了SolidWorks应用程序、模型文档和装配体文档的实例。通过 InsertComponent 方法插入了一个新零件。 AddMate2 方法用于添加两种零件之间的配合关系，其中包括了多个布尔型和数值型参数，它们分别用于定义配合的类型（例如 swMateTypeCOINCIDENT 表示共面配合）和约束条件。

3.2 零件间的约束关系

在复杂装配中，对零件进行正确的约束是保证装配体正常工作的重要步骤。理解不同的约束类型及其应用对于装配设计至关重要。

3.2.1 约束类型的介绍与应用

在SolidWorks中，约束类型可以分为以下几种：

固定（Fixed） ：固定一个零件使其不能移动。
配合（Mate） ：最基本的约束，用于对齐零件。
角度配合（Angle Mate） ：设定两个零件间的角度关系。
宽度配合（Width Mate） ：用于调整两个零件间的平行宽度。
距离配合（Distance Mate） ：用于设定两零件间的距离。

这些约束类型可以单独使用，也可以组合使用以创建复杂的装配关系。例如，当安装发动机时，可能需要使用宽度配合确保发动机安装架与底座的平行度，并使用距离配合控制发动机与其它机械部件的间隙。

表格展示：

| 约束类型 | 描述 | 应用示例 | |-------|----|-------| | 固定（Fixed） | 将零件固定在原点位置 | 装配体中的基座或框架 | | 配合（Mate） | 使两个零件表面平行或垂直 | 将管道固定到支架上 | | 角度配合（Angle Mate） | 设定两个零件间的精确角度 | 调整螺旋桨叶片与轴的夹角 | | 宽度配合（Width Mate） | 使两个零件保持平行并设定距离 | 滑轨与导轨的配合 | | 距离配合（Distance Mate） | 设定两个零件间的固定距离 | 调节阀门与管道之间的间隙 |

3.2.2 复杂装配约束的实例解析

为了详细理解约束的应用，考虑一个汽车传动系统的装配实例。该系统包含多个齿轮、轴承、轴和联轴器。对于齿轮，使用配合约束确保其与轴的共轴性，并使用角度配合来设定与其它齿轮的啮合关系。对于轴承，使用宽度配合和距离配合来控制其在轴上的定位。这种细致的约束运用确保了整个传动系统的精确和高效运行。

3.3 装配设计优化策略

装配效率和优化是提高生产效率和产品质量的关键因素。在装配过程中，经常需要进行干涉检查和分析以确保设计的可行性。

3.3.1 装配体的干涉检查与修复

干涉检查是确定装配体中各个零件间是否存在着不期望接触的自动化过程。在SolidWorks中，进行干涉检查非常简单：

选择装配体文件。
在“工具”菜单中，选择“干涉检查”选项。
SolidWorks将进行分析并列出所有干涉问题。

干涉问题的修复可能需要调整零件的位置或修改零件的设计，以确保没有任何干涉发生。

示例代码块：

' 代码部分省略，实际操作中使用SolidWorks API进行干涉检查会涉及更复杂的编程逻辑

3.3.2 装配效率的提升方法

装配效率的提升可以分为多个方面：

装配序列优化 ：通过优化装配顺序，减少装配过程中的复杂性。
组件化设计 ：将复杂部件分解成更小的子装配体，以便更容易管理和装配。
标准化零件 ：使用通用标准零件以减少零件种类和管理成本。

此外，智能装配技术的应用，例如使用自动化机器人和计算机辅助装配系统，可以进一步提升装配效率。

通过这些策略的应用，可以显著减少装配时间，降低人工错误，提高整体产品质量和生产率。

在本章节中，我们详细讨论了SolidWorks装配环境下的操作、零件定位与约束以及优化策略。通过实际的示例和代码演示，我们了解了如何在实际的设计过程中高效地应用这些技巧，以期达到更优的设计效果。

4. 三坐标测量机的工作原理与结构

4.1 三坐标测量机基础

4.1.1 三坐标测量机的定义与分类

三坐标测量机（CMM，Coordinate Measuring Machine）是用于测量物体几何形状的高精度设备，它能够快速而准确地测量物体的尺寸、位置、角度等信息。CMM广泛应用于制造业中，对零件的加工质量进行精确检测，是确保产品质量不可或缺的工具之一。

三坐标测量机根据其设计和应用领域的不同，主要分为两大类：桥式测量机和龙门式测量机。桥式测量机结构简单，适合中到大型零件的测量。而龙门式测量机则适用于更大尺寸或更重零件的测量，因为它们具有更强的载荷能力和更好的稳定性。

4.1.2 工作原理与测量精度分析

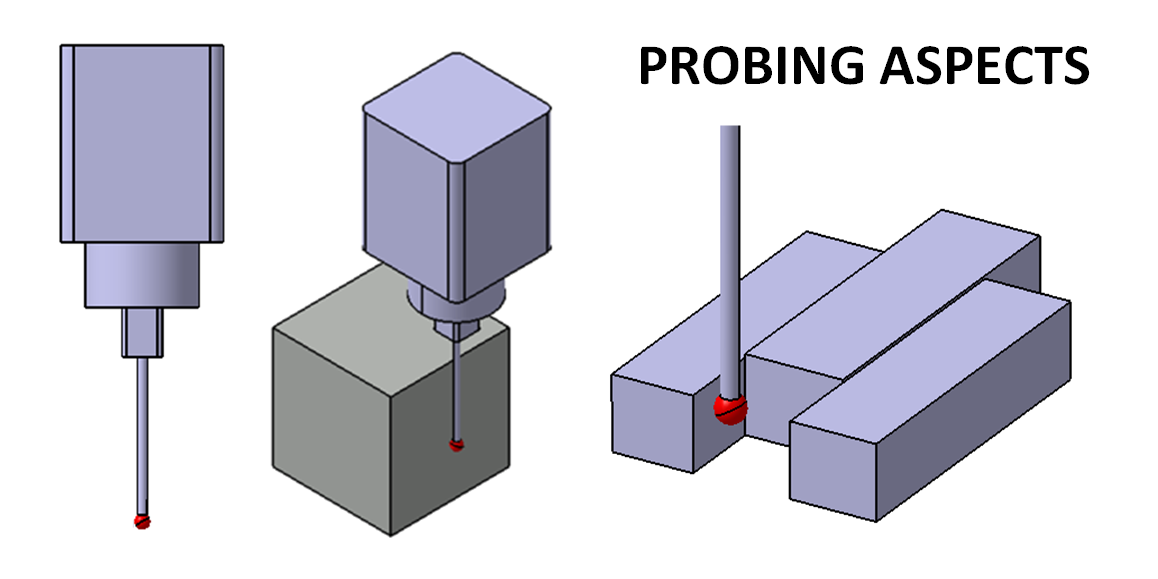

CMM的核心工作原理是利用三个相互垂直的运动轴来精确移动测头，通过接触或非接触式的探头对被测物表面点位进行测量。测量时，探头会沿被测物表面移动，通过反馈给测量机的数据进行计算，最终得出零件的尺寸和形状信息。

测量精度是CMM的关键性能指标之一，它主要受到测量机本身的机械精度、温度变化、振动以及操作者的技术水平等因素的影响。为了提高测量精度，CMM通常配备有高精度的导轨、精密的测量头和先进的补偿系统。此外，为了避免温度变化带来的影响，CMM通常被安置在温控室内，并使用温度补偿算法进行校准。

4.2 测量机的机械结构解析

4.2.1 主要机械部件的作用与设计

CMM的机械结构通常包括测量台、桥架、横梁、Z轴滑座以及测量头等主要部分。测量台用于承载被测物，并提供一个稳定的基准面。桥架与横梁组合成一个框架结构，允许Z轴滑座在垂直方向上移动。Z轴滑座上的测量头则是CMM的核心部件，负责实际的测量工作。

这些部件的设计需要考虑材料、精度和刚度等因素。例如，桥架和横梁一般使用高刚性的材料，如花岗岩或陶瓷复合材料，以减少因机械变形带来的测量误差。Z轴滑座和测量头通常采用精密的滚珠丝杆和伺服电机，确保其移动的精确度和重复性。

4.2.2 结构设计对测量精度的影响

机械结构的设计直接关系到CMM的测量精度和效率。例如，桥架的结构设计需要平衡刚度和重量，以减少热膨胀和机械应力带来的影响。横梁设计需考虑自身的重量和移动速度，避免在高速移动时产生过度的振动和噪音。

高精度CMM的机械结构往往采用空气悬浮导轨系统，以达到几乎无摩擦的移动效果。此外，先进的CMM还可能使用光学编码器来确保移动轴的准确度，以及采用隔震装置来降低外界振动对测量精度的影响。

4.3 测量软件与数据分析

4.3.1 常用的三坐标测量软件介绍

三坐标测量软件是CMM操作的核心，它控制测量机的各个部分并进行数据采集和处理。常用的测量软件包括PC-DMIS、Calypso、Inspector等。这些软件功能强大，能够处理复杂形状的零件检测任务，并提供图形化的用户界面，使得操作更加直观和高效。

PC-DMIS是全球领先的CMM测量软件之一，它支持多种测量设备和传感器，能够实现高效的数据采集和分析。用户可以通过软件中的宏语言编写自定义程序，实现特定的测量任务。而Calypso则以其直观的操作界面和强大的三维分析能力著称，尤其适合于复杂形状零件的测量。

4.3.2 数据采集与处理流程

数据采集是CMM测量过程的第一步，它涉及将测量头在各个接触点或扫描点的位置信息采集到计算机中。数据采集的质量直接影响到后续分析的准确性。

数据处理流程通常包括原始数据的预处理、拟合处理、特征提取和偏差分析等步骤。预处理阶段，软件会通过滤波算法去除数据中的噪声。拟合处理则通过数学算法将采集到的数据点集合转换为几何特征，如平面、圆柱等。特征提取阶段会从拟合好的几何特征中提取出尺寸、位置等参数。最后，通过与设计值的对比分析，软件可以准确地计算出零件的实际尺寸与公差范围内的偏差，从而评估零件的加工质量。

graph LR
A[开始] --> B[数据采集]
B --> C[数据预处理]
C --> D[拟合处理]
D --> E[特征提取]
E --> F[偏差分析]
F --> G[生成测量报告]
G --> H[结束]

在这个流程中，每一步都至关重要，数据采集必须精确无误，预处理和拟合处理要准确反映零件的几何特性，而偏差分析则需要准确判断零件是否满足设计规格。测量报告作为最后输出，为质量管理提供重要的依据。

通过以上介绍和流程解析，我们可以看到CMM在确保加工零件质量方面的重要作用，其精准的数据测量和分析能力，让制造业的质量控制更加有保障。

5. 模型拆解与组装技巧

在机械工程领域，模型拆解与组装技巧是提高工作效率和确保产品质量的重要环节。在这一章节中，我们将详细探讨模型拆解的方法与步骤，逆向工程在模型重建中的应用，以及组装质量控制与优化策略。

5.1 模型拆解的方法与步骤

5.1.1 拆解前的准备工作

在开始模型拆解之前，必须进行充分的准备。这些准备工作包括但不限于对拆解目标进行充分的了解，收集必要的文档资料，以及准备相应的拆解工具。准备工作能够确保拆解过程的顺利进行，避免因临时准备不足造成的时间浪费和潜在的错误。

准备工作应包括：

模型分析 ：首先，需对模型的功能、结构和材料进行详尽分析，以理解各部分之间的关系。
工具选择 ：根据模型的特点选择合适的拆解工具，如螺丝刀、锤子、钳子、切割机等。
拆解计划 ：制定一个详细的拆解步骤计划，先从哪个部分开始拆解，哪些部分可以同时进行，哪些需要特别注意。

5.1.2 零件拆解的具体技术与实例

具体的拆解步骤和方法需要根据模型的类型和复杂度进行定制。例如，一个家用电器的拆解可能只需要简单的工具和经验，而一个高精度的机械设备可能需要特殊的工具和技术，甚至使用计算机辅助拆解软件。

拆解实例 ：

以一个汽车发动机的拆解为例：

断开连接 ：首先，切断发动机与车辆其他部件的连接，如油管、电线和传动系统。
分离部件 ：然后，按照发动机内部构造，逐个分离气缸、活塞、连杆、曲轴等关键部件。
记录与标记 ：在拆解过程中，记录每个步骤，并对拆下的部件进行标记，确保重装时能恢复到原来的状态。
检查与测量 ：对每个部件进行检查，必要时使用测量工具进行测量，记录数据。

5.2 逆向工程与模型组装

逆向工程是一个将现有产品或组件拆解分析，然后重新设计或改进的过程。它在模型拆解与组装中扮演着重要的角色，特别是当需要复原或修改旧有设计时。

5.2.1 逆向工程在模型重建中的应用

逆向工程的步骤通常包括：

扫描与数据采集 ：使用3D扫描仪对拆解的零件进行扫描，获取其三维数据。
点云处理 ：将采集的数据转换为点云模型，处理数据以得到清晰准确的表面模型。
特征重建 ：根据点云数据，使用建模软件重建产品的特征和几何形状。
模型验证 ：将重建的模型与原实物进行对比，验证模型的准确性和完整性。

5.2.2 模型组装过程中的注意事项

在模型组装过程中，需要特别注意以下几点：

组件匹配度 ：确保每个组装的组件或零件匹配度高，避免因尺寸误差导致的装配困难。
装配顺序 ：遵循正确的装配顺序，从内部核心部件开始逐步向外组装。
力矩控制 ：对于需要旋紧的连接件，使用扭矩扳手等工具，确保力矩符合设计要求。
质量检查 ：组装过程中要定期进行质量检查，确保每个环节都符合预定标准。

5.3 组装质量的控制与优化

为了保证最终产品的质量，组装过程中的质量控制和流程优化是不可或缺的步骤。

5.3.1 质量控制的方法与工具

组装质量控制的方法和工具有：

视觉检查 ：对组装好的部件进行视觉检查，确保没有明显缺陷。
尺寸测量 ：使用卡尺、测高仪等工具对关键尺寸进行测量，确保组件在允许公差范围内。
性能测试 ：对组装完成的产品进行功能测试和性能测试，确保其满足设计要求。
统计过程控制 （SPC）：应用统计方法监控生产过程，识别并解决可能的变异。

5.3.2 组装流程的优化策略

组装流程优化策略包括：

流程图绘制 ：通过绘制组装流程图，清晰展示每个组装步骤，便于发现潜在的瓶颈和改进点。
标准化作业 ：制定组装流程的标准化作业指导书，确保所有操作人员按统一标准执行。
自动化与机械化 ：在条件允许的情况下，引入自动化设备和机器人进行组装，提高效率和一致性。
持续改进 ：定期回顾组装过程中的数据，分析并实施持续改进措施。

graph TD;
    A[开始组装] --> B[质量控制检查];
    B --> C{检查是否合格};
    C -- 否 --> D[返工或修正];
    C -- 是 --> E[流程继续];
    D --> E;
    E --> F[性能测试];
    F --> G{测试是否合格};
    G -- 否 --> H[产品返工];
    G -- 是 --> I[最终质量确认];
    H --> I;
    I --> J[组装完成];

以上流程图展示了组装质量控制的主要步骤和决策点。通过这样的优化策略，可以确保组装过程中的每一步都得到良好的管理和控制，从而提升最终产品的质量。
